路由器的工作原理

路由器的工作原理

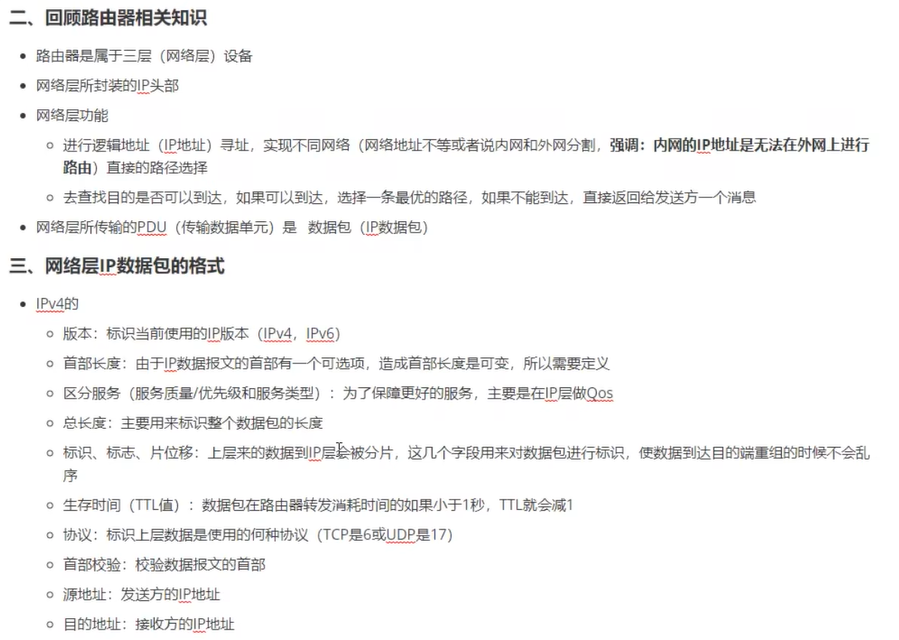

1.

2.

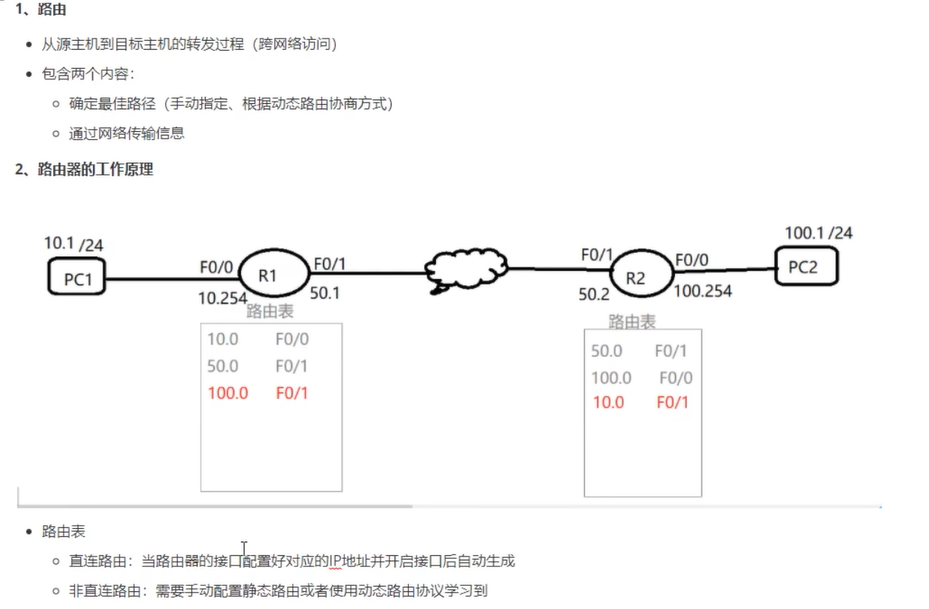

    我们对上述路由器的原理，进行简单讲解：
        1.  当PC1想要给PC2发送数据包的时候，此时数据包中就会封装源IP和目的IP地址。在发送的过程中，目的IP地址并不属于此网络中，因此就会发送给网关。（F0/0 10.254）
        2.  当路由器接收到此包后，就会查看该包的目的IP地址，并查看路由表。发现并不存在此路由条目。（假设红色的信息不存在）因此，就会给PC1发送一个目标不可达的ICMP报文。
        3.  如果我们给路由器R1添加一个静态路由（上图的红色部分），那么当路由器再次接收到此包后，就会将该包转发出去。（通过F0/1 50.1 外网）
        4.  包在外网中传输之后，R2路由器接收到了此包。查看路由表，发现存在目的IP为100.0网段的路由条目。因此，就会将该包从端口F0/0转发出去，最后由PC2接收到。
        5.  如果，PC2想给PC1回复的话，同样也会给R2发送一个包。
        6.  当R2接收到包之后，查看包的目的IP地址，发现并不存在此路由条目（假设红色的信息不存在）因此，就会给PC2发送一个目标不可达的ICMP报文。
        7.  如果我们给路由器R2添加一个静态路由（上图的红色部分），那么当路由器再次接收到此包后，就会将该包转发出去。（通过F0/1 50.2 外网）
        8.  包在外网中传输之后，R1路由器接收到了此包。查看路由表，发现存在目的IP为10.0网段的路由条目。因此，就会将该包从端口F0/0转发出去，最后由PC1收到。

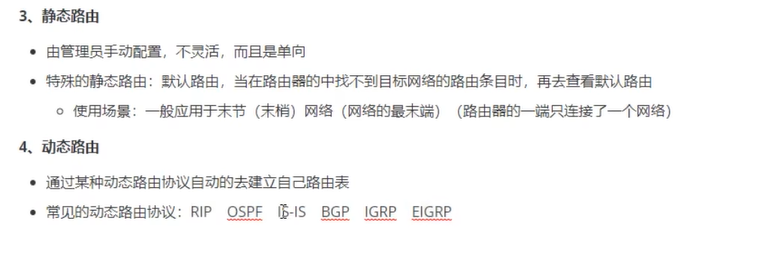

3.
