红红火火，做一个USB 大夜灯吧！

XL6003E1方案

按照官方手册，可以使用5V 驱动串联3个1W的LED，或者12v 串联6个1w LED

没有选择typec，用了USB-A，主要是typec还得配一根线，不好固定，预留了使能引脚，方便集成电子开关或者人体存在感应模块，外部控制亮灭。

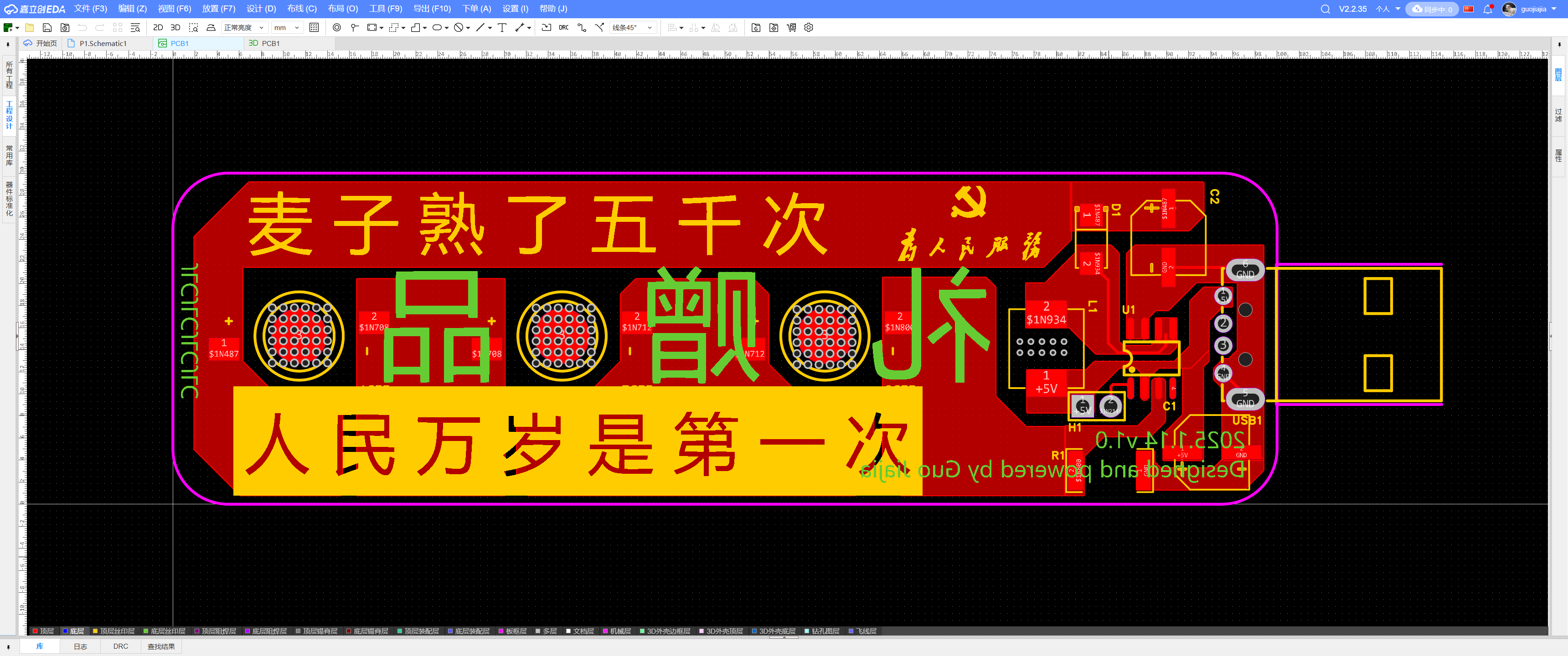

本来想用铝基板做的，只能做成单面板，目前工程里只用了顶层走线和布局，但是不知道为啥在提交订单的时候有提示，可能是USB-A和那个排针在底层有焊盘吧！

后来从网上了解了一下，铝基板不是很好焊接，最后还是改成了“红红火火”的FR-4玻纤

已经提交到嘉立创工厂生产，下周可以开始焊接看看效果

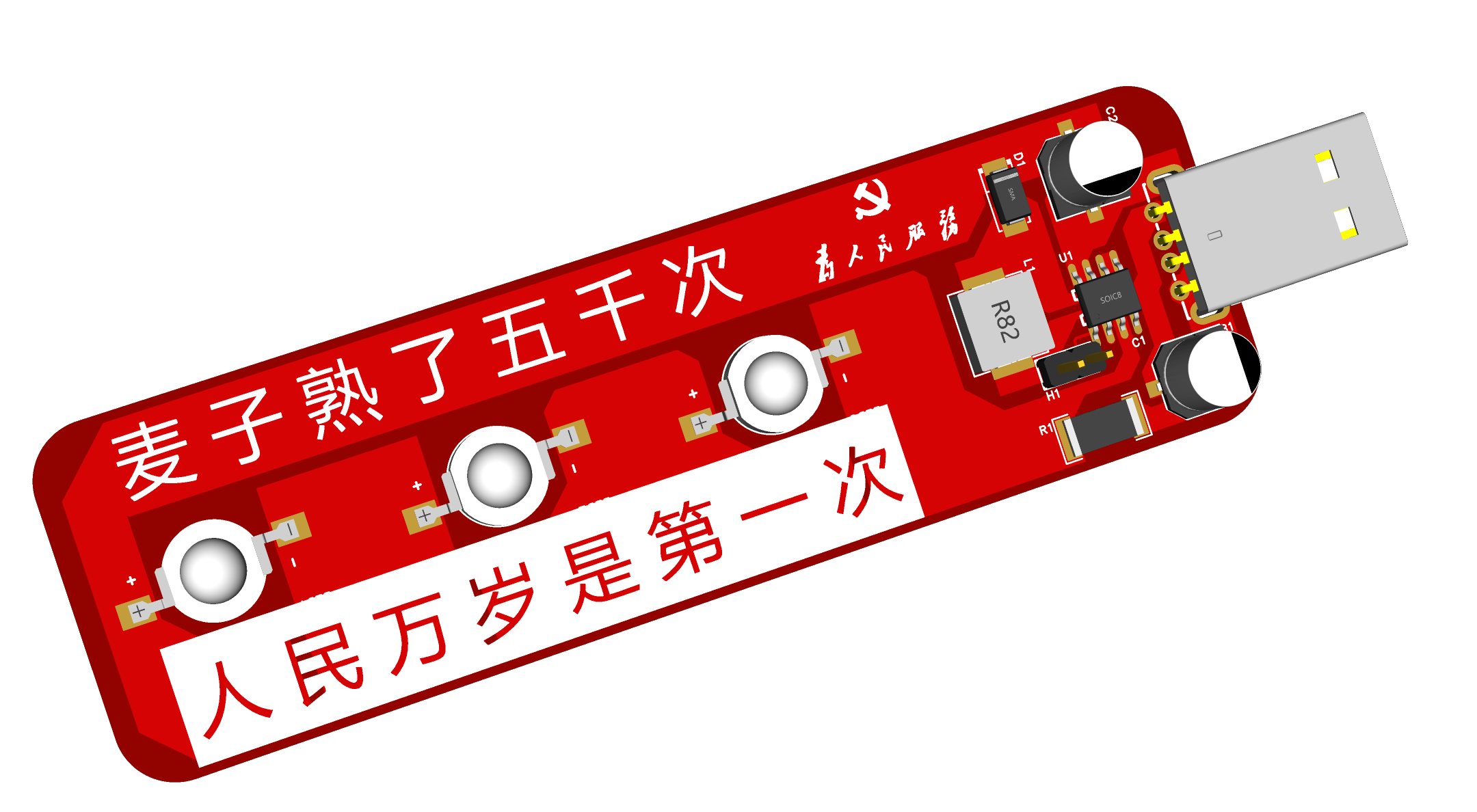

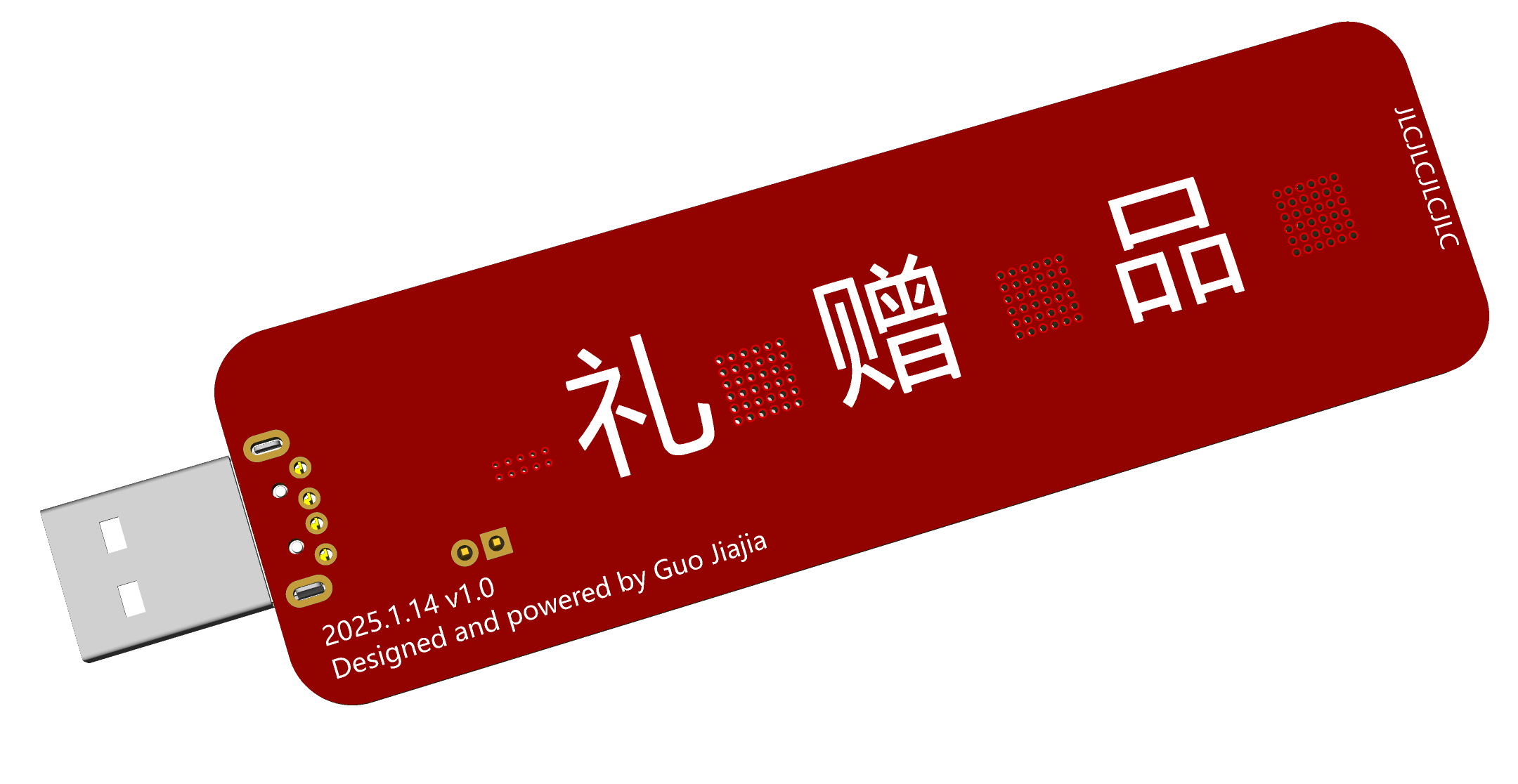

效果图就这样，今天买点元件，下周可以就能做出来了，哈哈哈！

演示视频在 做了一个3W的USB大夜灯

这是1.0版本，焊接的时候马虎了，把3个1W的LED焊接反了，导致LED开路，C2电容有50v以上的高压，电容选的是35V 47uf，发热严重，伴随着呲呲叫，最后直接给LED用3v可调电源供电，前后搞了两个小时，终于定位到问题了！采样电阻算错了！350ma的电流，根据手册，0.22 / 0.35 = 0.628，需要选600毫欧的电阻，我买的是300毫欧，只能串起来临时解决！

2.0版本准备过了年天暖和了再搞，用铝基板做，换成typec的接口了！并试着加大功率，做成3串5并，15瓦的吧！或者直接集成18650电池
