LVS 四层转发模式：DR模式、TUNNEL模式、NAT模式、FULLNAT模式

1.DR模式

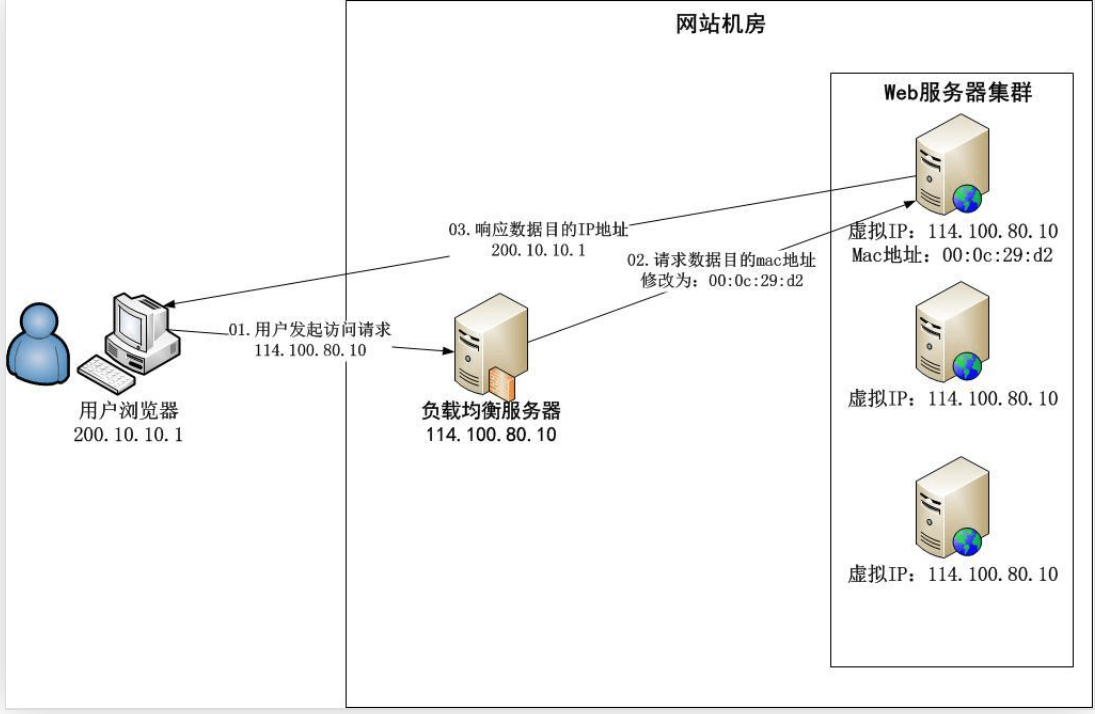

 要求调度器 LB 与真实服务器 RS 都有一块网卡连接到同一物理网段上，必须在同一个局域网环境。（使用MAC地址确定真实服务器）

 RS需要配置VIP与LB的IP相同。

2.TUNNEL模式

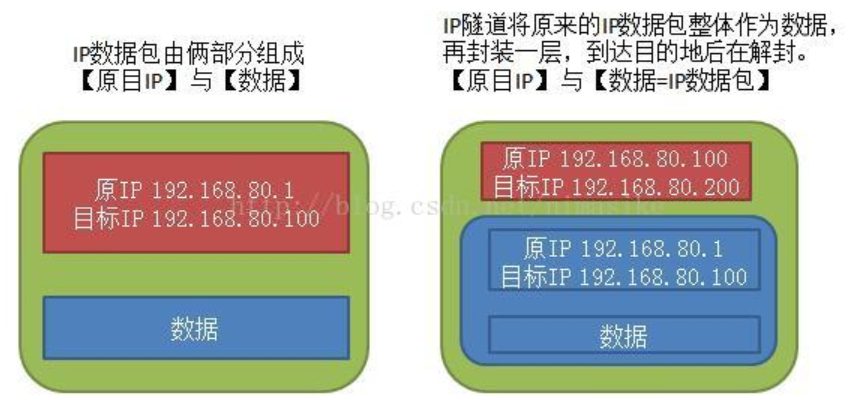

简单来说IP隧道技术就是将 【IP数据包】 的上面再封装一层【IP数据包】， 然后路由器根据最外层的IP地址路由到目的地服务器，目的地服务器拆掉最外层的IP数据包，拿到里面的IP数据包进行处理。

用户请求负载均衡服务器，当IP数据包到达负载均衡服务器后

根据算法选择一台真实的服务器，然后通过IP隧道技术将数据包原封不动再次封装，并发送给真实服务器

当这个数据包到达真实服务器以后，真实服务器进行拆包（拆掉第一层的IP包）拿到里面的IP数据包进行处理，然后将结果直接返回给客户端。


3.NAT模式

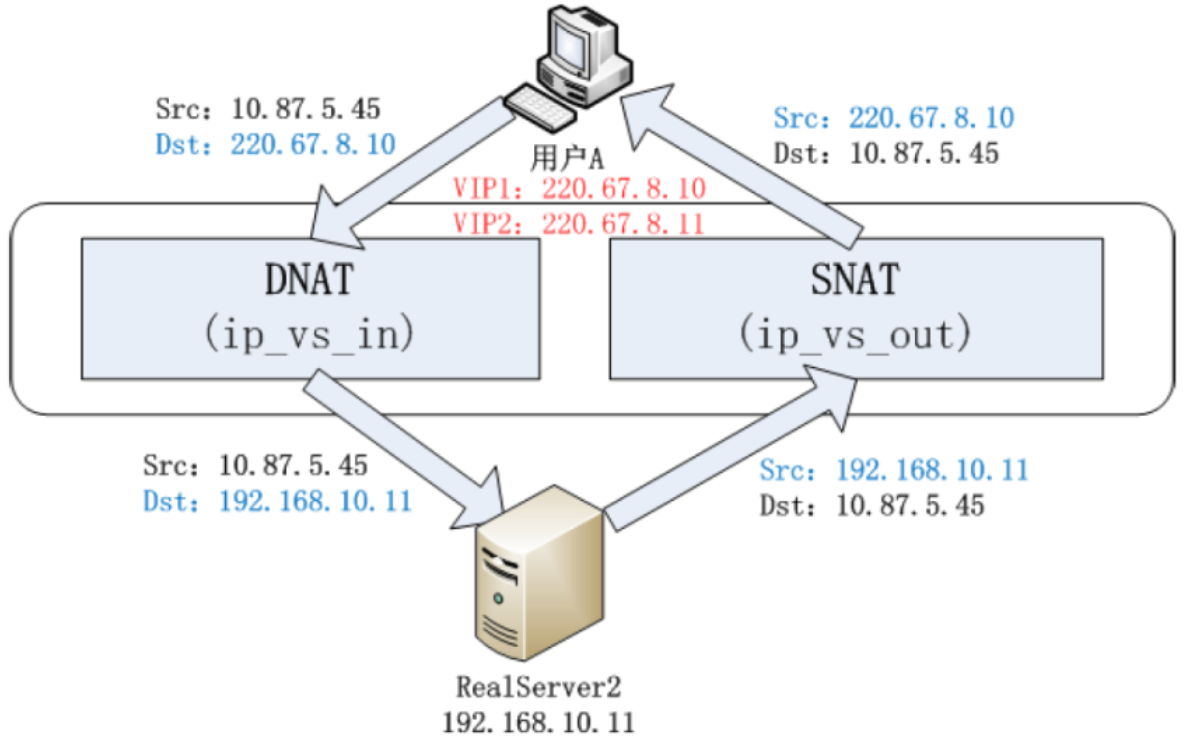

 NAT模式对入报文做了DNAT，即将报文的目的地址改为RS的地址，但源地址不变；

 出报文到了LVS（需要LVS作为网关）设备上后做SNAT，即将报文的源地址改为LVS设备上的地址，目的地址不变。

4.FULLNAT模式

 FULLNAT模式对入报文做了DNAT+SNAT，即将报文的目的地址改为RS的地址，源地址改为LVS设备地址；

 出报文到了LVS（不必要配置为网关）设备上后做SNAT+DNAT，即将报文的源地址改为LVS设备上的地址，目的地址改为真实的用户地址。

 问题

一般来说，我们不需要使用FULLNAT，但是有一种场景，必须使用FULLNAT（或者类似的技术）

通常LVS是为了解决外部访问集群内部的问题，但是在我们的一个生产环境上，我们遇到了必须在集群内部的server1，向server2/server3（提供sysdb）写log的场景。 server2/server3对外提供了VIP，用户可以从集群外部通过LVS来访问，但是server1访问sysdb的时候，会有路由问题。server1发出的syn报文（使用的server2/server3的VIP），经由LVS转发给了server2，而server2应答的syn+ack报文，由于syn报文的源地址是server1，而server1跟server2在同一局域网内，所以server1会直接将该报文转发给server1，而不经过LVS。 所以就会不通。

有了fullnat，syn报文经过LVS的处理以后，源地址改为LVS的LIP(Local IP)、目的地址改为了server2的地址，所以，对于server2来说，该syn请求就是LVS发起的，所以syn+ack报文还是会应答给LVS服务器；而应答报文再经过LVS处理，源地址改为LVS的EIP(External IP)，目的地址改为server1的地址，所以对于server1来说，请求得到了正确的应答，连接可以建立。

fullnat解决了集群内部互相访问的问题。在阿里内部，应该还有更广阔的应用（例如虚机之间通信）。不过，据说青云曾经指出fullnat的一个弊端，即对于Real Server来说，无法审计真实的客户端，只能向LVS（阿里叫做SLB）请求。
