3D线扫相机-沙姆成像原理

狂吃狂吃

2022-09-08

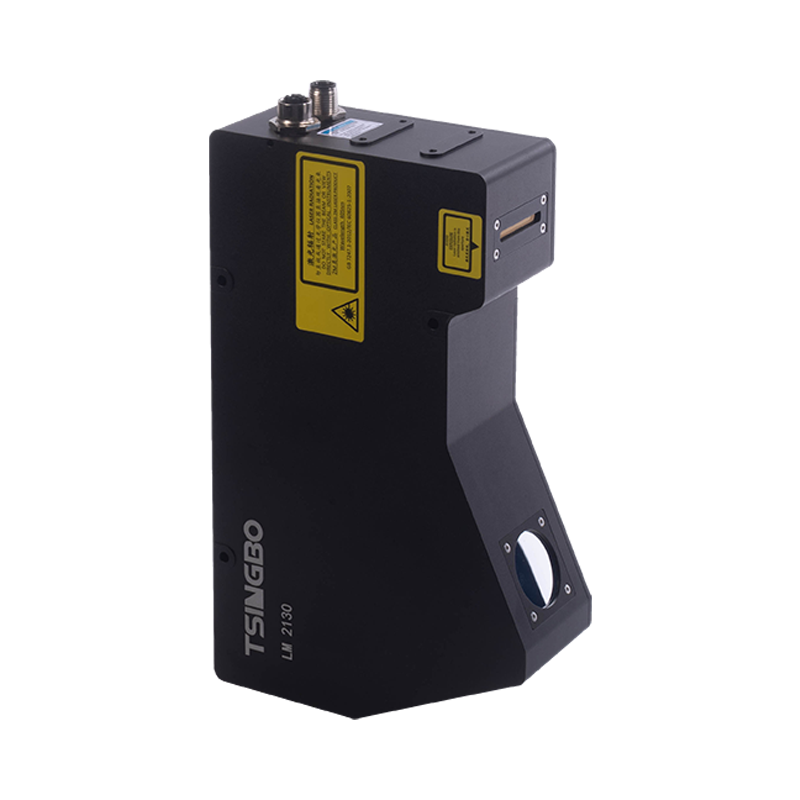

3D线扫相机，又名激光轮廓仪，3D线激光测量仪，基本原理：通过向物体表面投射线激光平面,从而获取该平面与待测物体表面交线处三维点坐标，解算物体深度信息。主要器件：线激光器、镜头、芯片、处理板、接口板。

主要原理：三角测量







其中光学成像原理：沙姆成像

沙姆定律定义：当被摄体平面、影像平面、镜头平面这三个面的延长面相交于一直线时，即可得到全面清晰的影像。

“沙姆定律”原本应用于摄像，为了保证近景到远景均可清晰成像，将焦面倾斜，可以理解为“沙姆成像”是为了扩大摄影的“景深”。

当“沙姆镜头”应用于机器视觉领域-3D线扫相机时，“景深”的定义，是指光学物面FOV-Y方向的视野范围（3D线扫相机中的深度方向）。但是在机器视觉领域-3D面阵相机中，景深的定义仍然是几何光学中的定义。



左 普通光学系统 右 沙姆成像





左 物方图像                    右 沙姆成像

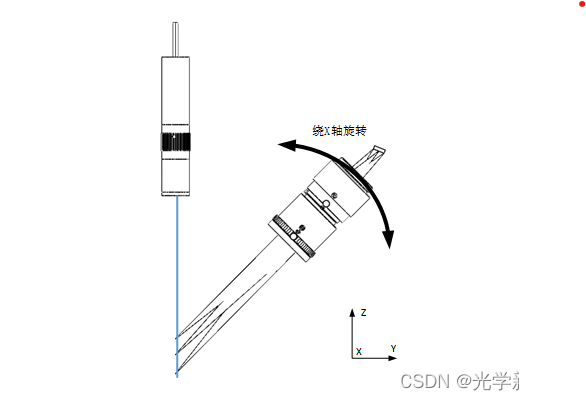

3D相机景深Z（Z轴视野范围），与镜头夹角α、机芯尺寸、镜头放大倍率有关，通过选择合适的镜头夹角α，满足3D相机景深需求；并根镜头放大倍率χ和镜头夹角α，计算沙姆角度β，具体计算方式如下。

沙姆角度估算公式：





∠1，∠1'计算公式：





景深计算公式：



————————————————

版权声明：本文属于原博主，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
原文链接：https://blog.csdn.net/qq_40650976/article/details/126703544



总结！结构光重建之沙姆镜头用途

3Ｄ视觉工坊

已于 2023-09-12 11:18:31 修改



01 沙姆用途
在结构光技术中，投影仪经常用到沙姆（移轴）镜头来增加景深，那么背后的原理是什么呢？让我们来看，如图1所示：

 图1 沙姆定律

沙姆定律：当被摄主体平面（Subject Plane）、镜头平面（Lens Plane）、成像平面（Image Plane）这三个面的延长面相交于同一条直线，那么被拍摄主体/测量平面（Subject Plane）上的全部景物在成像平面上都是清晰的（黑色那条线）。

注1：对于成像平面与镜头平面平行的平面，可以认为是相交于无穷远处，而且实际工艺，也无法完全做到平行。

注2：镜头在不同距离下对光线的汇聚作用不同，因此景深也并非无限，而仅仅是这条黑线附近。如果更换测量平面，则需要重新调整成像平面、镜头平面之间的夹角、镜头的焦距等参数。

这里推荐大家学习「3D视觉工坊」近期正在开课中的：（第二期）从零搭建一套结构光3D重建系统[理论+源码+实践]课程，相较之前3D视觉工坊推出的结构光系列课程，该课程更加偏向于工业实战，目的在于帮助大家更快地入门结构光技术，从而更早地独立阅读相关论文。作者对第一期课程中存在的问题和不足进行了改进，大部分内容都得到了更新，讲解更为细致，可操作性更强，而非简单地第一期课程重复！

实际的投影仪成像平面（Image Plane）和镜头平面（Lens Plane）是固定的，因此清晰成像的范围，也就是在主体/测量平面（Subject Plane）附近。那么这么做有什么用呢？如图2所示：





图2 普通镜头与沙姆（Scheimpflug）镜头结构光系统的清晰成像区域对比
（来自文献Meng Wang, Yongkai Yin, Dingnan Deng, et al. Improved performance of multi-view fringe projection 3D microscopy[J]. Optics Express, 2017, 25(16):19408.）
普通镜头（左侧）：相机成像平面与镜头平面是平行的，无论是相机、投影仪，它们清晰成像（人眼认为还可以）的范围都在平行于镜头的长方形平面的前后，做并集之后，可以看到公共区域仅为：红色的菱形区域。

沙姆镜头（右侧）：相机成像平面与镜头平面是呈现一定倾角的，投影仪在平行于芯片的一定范围内清晰成像，而沙姆镜头的相机同样在测量平面清晰成像，因此公共区域就是：较大的长方形区域。

有时候，结构光相机需要对整个测量平面清晰成像。显然，采用沙姆镜头的结构光系统更能满足该要求。

需要说明的是，虽然似乎好像，沙姆镜头仅仅是根据测量平面与镜头平面之间的位置关系，偏移一下成像芯片和镜头的角度。但为了保证成像质量，纠正里面的各种光学误差（例如像差、慧差），实际的光学设计成本也是更高的。就好像相机成像最简单的原理，无非是一个针孔模型，那你总不能设计一个孔来成像吧？一颗好的定焦光学镜头，无论是单反相机还是工业相机，价格都是很昂贵的。

02 同轴/偏轴
另外，还有个概念，投影仪的偏轴，也就是offset>0，这是两个不同的概念：





图3 同轴与偏轴（有上仰角）区别
光学原理如下，只是通过偏移光轴映射（光路可逆）在DLP芯片上的位置，来做到偏轴。可以看到，这个DLP芯片跟镜头平面依然是平行的。





图4 光学原理区别：100%offset的光机，其光轴落在DMD芯片最上方（取自）
好处：方便投影，放在桌面上即可直接进行投影。

缺点：

与相机非同轴，光机需要倾斜。

同轴光机，亮度呈现上下分布对称，因此均匀度更好。

不完全符合针孔相机模型（当然，利用逆相机法，同样也能重建，可以当做另一半的虚拟DMD芯片没有发光）。

参考链接：

移轴摄影、沙姆定律与射影几何 [知乎]

移轴/沙姆/Scheimpflug 结构的相机标定 [知乎]

Meng Wang, Yongkai Yin, Dingnan Deng, Xiangfeng Meng, Xiaoli Liu, and Xiang Peng, Improved performance of multi-view fringe projection 3D microscopy, Optics Express, 2017
