图像视频编码和FFmpeg(2)-----YUV格式介绍和应用

        本文不讲FFmpeg，而是讲YUV图像格式。因为摄像头拍摄出来的原始图像一般都是YUV格式。在FFmpeg中，视频是通过多张YUV图像而得到。

         YUV图像格式是什么，这个可以看一下维基百科。这个超链接打开即可，无需细看。因为看了也不会懂YUV格式是什么。不信的话，我问你，对于耳熟能详的RGB格式，你懂了吗？你除了“用红绿蓝表示各种颜色，并且R、G、B一般用一个字节来存储”还懂其他吗？估计不能再说东西了吧。对于YUV也是这样，所以没必要看了。

        YUV中的Y、U、V三个分量分别表示明亮度、色度、浓度，每一个分量也是用一个字节来存放的。我们在学习一样新东西时，总是喜欢拿之前学习过的东西作类比，或者想知道新旧东西的关联，下面就给出YUV和RGB两者相互转换的公式：







         从公式中可以看到，两者进行转换的时候，可能会发生溢出。这个在计算的时候需要注意。处理的方法是截断。比如大于255的，就将之设255.小于0的，其值为0.

         YUV格式是有很多种的。比较常见的有YUV4:4:4、YUV4:2:0、YUV4:2:2。后两种又可以细分成几种的，比如YUV422有YUYV422、UYVY422、YUV422P等。晕了吧~~

         其实只需记得：

  1. YUV 4:4:4采样，每一个Y对应一组UV分量。
  2. YUV 4:2:2采样，每两个Y共用一组UV分量。
  3. YUV 4:2:0采样，每四个Y共用一组UV分量。

        维基百科关于他们的布局说明：

  • 4:4:4表示完全取样。
  • 4:2:2表示2:1的水平取样，垂直完全采样。
  • 4:2:0表示2:1的水平取样，2:1垂直采样。
  • 4:1:1表示4:1的水平取样，垂直完全采样。

        布局示意图可以参考链接1和链接2



        上面的只是逻辑布局，但作为码农更想知道他们的物理布局(存储方式)，因为要读取数据。这要先了解两个概念：planar和packed。在RGB格式中，假如有3个像素点，那么既可以这样存：RGBRGBRGB，也可以RRRGGGBBB。前面一种称为packed（打包模式），后面一种称为planner（平行模式）。同样对应YUV也是有这两种模式的。

        对于planar的YUV格式，先连续存储所有像素点的Y，紧接着存储所有像素点的U，随后是所有像素点的V。对于packed的YUV格式，每个像素点的Y,U,V是连续交叉存储的。

        在FFmpeg中，已经定义了这两种模式。可以查看pixfmt.h文件。每一种图像格式，都会对应的说明是哪种模式的。

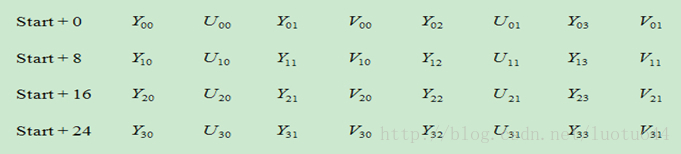

         （1）YUYV422:  packed模式

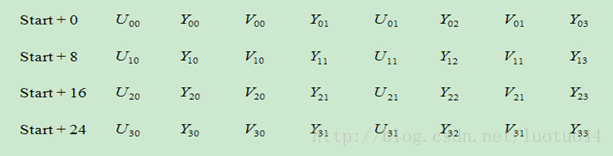

         （2）UYVY422:  packed模式（只是排列方式和前面的不同）

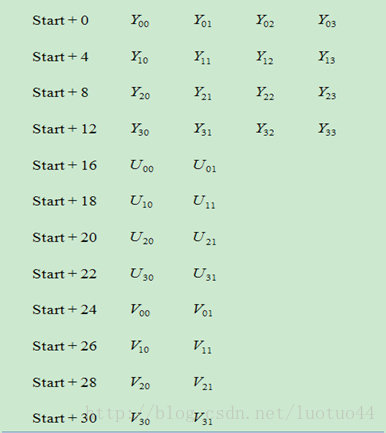

         （3）YUV422P： planner模式



         （4）YUV420P： planner模式



          这里还有一个问题要注意：对于一个width * height的YUV图像，占有多大的字节。这关乎到读取一个YUV文件时，要读多少字节才能把一张图像完全读进内存。对于不同的YUV格式，有不同的大小。

        对于YUV422来说，是两个y共享一对u和v。所以y0  u y1  v（YUYV422）这4个字节存储的内存代表了两个像素(y0, u, v) 和(y1, u, v)。所以，4比2的关系，所以一个像素会占两个字节，所以对应YUV422来说要width * height * 2个字节。

        在FFmpeg中，有一个函数，可以直接算这个大小的，函数的输入参数就是图像的格式、图像的width和height。下一篇博文会说到这个函数。

         好了，扯了这么多，要写些代码才能满足码农。

        这个例子先在YUV文件中读取一个图像，然后转换成RGB24格式，最后用OpenCV播放图像，可以达到视频的效果。

  1 #include<stdio.h>
  2 #include<highgui.h> //for OpenCV
  3
  4 //转换函数
  5 void YUV2RGB(int y, int u, int v, int* r, int* g, int* b)
  6 {
  7     assert( r != NULL && g != NULL && b != NULL);
  8
  9     *r = y + 1.13983 * (v - 128);
 10     *g = y - 0.39465 * (u - 128) - 0.58060 * (v - 128);
 11     *b = y + 2.03211 * (u - 128);
 12
 13     *r = *r > 255 ? 255 : *r;
 14     *r = *r < 0   ? 0   : *r;
 15
 16     *g = *g > 255 ? 255 : *g;
 17     *g = *g < 0   ? 0   : *g;
 18
 19     *b = *b > 255 ? 255 : *b;
 20     *b = *b < 0   ? 0   : *b;
 21 }
 22
 23
 24 //把RGB数据填充到OpenCV的IplImage结构体成员imageData中
 25 //imageData是一个数组，其用来存放每一个像素点的BGR。
 26 //其排列的形式很简单(BGR)(BGR)(BGR)(BGR)(BGR)
 27 void fillImage(IplImage* pimg, int r, int g, int b)
 28 {
 29     static int h = 0, w = 0;
 30
 31     //这里是BGR的顺序。因为OpenCV存放像素的顺序的BGRBGRBGR
 32     pimg->imageData[h*pimg->widthStep + w++] = b;
 33     pimg->imageData[h*pimg->widthStep + w++] = g;
 34     pimg->imageData[h*pimg->widthStep + w++] = r;
 35
 36     //这部分代码是和OpenCV的一些性质有关，如果看不懂，可以忽略。
 37     //上面的pimg->widthStep也是与OpenCV的性质有关
 38     if( w/3 >= pimg->width )
 39     {
 40         w = 0;
 41         if( h == pimg->height - 1  )
 42             h = 0;
 43         else
 44             ++h;
 45     }
 46 }
 47
 48
 49 void convertImage(IplImage* pimg, unsigned char* yuv_buff, int len)
 50 {
 51     int i;
 52     int r, g, b;
 53     int y0, y1, u, v;
 54
 55     for(i = 0; i < len; i += 4)
 56     {
 57         //其排列方式是y0 u y1 v
 58         //直接提取出来y、u、v三个分量，然后使用公式转成RGB即可
 59         //因为两个y共享一对uv。故y0 u y1 v能提取出两组(y, u, v)
 60         y0 = yuv_buff[i + 0];
 61         u  = yuv_buff[i + 1];
 62         y1 = yuv_buff[i + 2];
 63         v  = yuv_buff[i + 3];
 64
 65         YUV2RGB(y0, u, v, &r, &g, &b);
 66         //将RGB分量填充到OpenCV的IplImage中
 67         fillImage(pimg, r, g, b);
 68
 69         YUV2RGB(y1, u, v, &r, &g, &b);
 70         fillImage(pimg, r, g, b);
 71     }
 72 }
 73
 74
 75 int main(int argc, char** argv)
 76 {
 77     const char* filename = argc > 1 ? argv[1] : "waterfall_yuyv422.yuv";
 78
 79     FILE* fin = fopen(filename, "rb");
 80     if( fin == NULL )
 81     {
 82         printf("can't open the file\n");
 83         return -1;
 84     }
 85
 86     int width = 352;
 87     int height = 288;
 88
 89     //一张完整的图像 对应在 yuv文件中 占据的字节数
 90     //因为是yuyv格式的yuv，所以其排列方式是y0 u y1 v y2 u v y3
 91     //因为是两个y共享一对u和v。所以y0 u y1 v代表两个像素(y0, u, v)
 92     //和(y1, u, v)，对应地会有两个RGB像素。
 93     //也就是说y0 u y1 v这4个字节的内容等于2个像素， 2比1的关系。
 94     //所以有width * height个像素，就应该要width * height * 2个字节
 95     //这个关系是yuv422特有的。对于yuv444和yuv420会有不同的比例关系
 96     int frame_size = width * height * 2;
 97
 98
 99     unsigned char* buff = new unsigned char[frame_size];
100
101     IplImage* pimg = cvCreateImage(cvSize(width, height),
102                                    IPL_DEPTH_8U, 3);
103     cvNamedWindow("1.jpg");
104
105     //这里用图像做成一个视频播放器
106     while( 1 )
107     {
108         int ret = fread(buff, 1, frame_size, fin);
109         if( ret != frame_size )
110         {
111             break;
112         }
113
114         convertImage(pimg, buff, frame_size);
115         cvShowImage("1.jpg", pimg);
116         cvWaitKey(33);
117     }
118
119
120     cvReleaseImage(&pimg);
121     cvDestroyWindow("1.jpg");
122
123     delete [] buff;
124
125     return 0;
126 }
