04-05 8.30下子网划分

网速

100M 位/s (秒) 12.5M 字节/s（秒）

1000M 位/s (秒) 125M 字节/s (秒)

存储单位

1字节 byte =8 位bit 8倍

2G大片，100M网速，下载需要2.73分钟 2048/12.5/60=2.73min

1KB =1024字节

1MB =1024KB

1GB =1024MB

1TB =1024GB

1PB =1024TB

1EB =1024PB

数制用来计数的方式

二进制 01

八进制 01234567

十进制 0123456789

十六机制 0123456789ABCDEF

10B （10）2 二进制

10O （10）8 八进制

10D （10）10 十进制

10H （10）16 十六进制

ISP运营商移动，电信

192.168.1.0/24 私有地址 C类

192.168.2.0

A公司192.168.1.1 --192.168.1.100

B公司192.168.2.101--192.168.2.200

无类网络

192.168.1.0

255.255.255.0 网络位（数字1的掩码对应的），主机位（数字0代表的） 24

11111111.11111111.11111111.00000000

十进制与二进制互换的方式

可以利用该数字序列

128 64 32 16 8 4 2 1

5=101 0 0 0 0 0 1 0 1 4+1

8=1000 0 0 0 0 1 0 0 0 8

255=11111111 11111111 全部相加

25=11001 16+8+1

17=10001 16+1

116=1110100 64+32+16+4

1101=13 8+4+1=13

10=2

11111=31 16+8+4+2+1+31

101111=47 32+8+4+2+1=47

11111111.11111111.11111111.10000000 25

子网划分，可以将一个网段根据需求划分为若干网段

1.准备网段

192.168.1.0 /24 255.255.255.0

11111111.11111111.11111111.00000000

2.根据公式计算划分过程

2的n次方=要划分的网段数量 2^ ,n为向主机位借的位数，主机数=2^(8-n)-2，块=2^(8-n)

n是借用子网掩码主机位的个数

要划分为2段

192.168.1.0--192.168.1.255

2的1次方=2

192.168.1.0 /25 255.255.255.128

11111111.11111111.11111111.10000000

3.将需要划分子网的ip地址转换为二进制，

128 64 32 16 8 4 2 1

192.168.1.00000000 第一个网段

255.255.255.10000000 这里的1是根据之前公式计算的n的值

192.168.1.0-192.168.1.127 192.168.1.1-192.168.1.126 /25 开头结尾不用 255.255.255.128

192.168.1.10000000 第2个网段

255.255.255.10000000

192.168.1.128-192.168.1.255 192.168.1.129-192.168.1.254 /25 255.255.255.128

如果要划分4个网段 = 2的2次方，向主机位借两位

192.168.1.0 /26 128+64=192 255.255.255.192

192.168.1.00000000

255.255.255.11000000

192.168.1.0-63 192.168.1.1-62 /26 第一个网段

255.255.255.192

192.168.1.01000000

255.255.255.11000000

192.168.1.64-127 192.168.1.65-126 /26 第二个网段

255.255.255.192

192.168.1.10000000

255.255.255.11000000

192.168.1.128-191 192.168.1.129-190 /26 第三个网段

255.255.255.192

192.168.1.00000000

255.255.255.11000000

192.168.1.192-255 192.168.1.193-254 /26 第四个网段

255.255.255.192

128 64 32 16 8 4 2 1

例4：子网划分相关面试题

第一问：61.179.150.39/28 子网号为多少？广播号为多少？可用IP地址范围是多少？

解：块=2^4=16

16的倍数最接近39的为=32

所以：子网号为：61.179.150.32/28

广播号为：61.179.150.47/28

可用IP地址范围：61.179.150.33~61.179.150.46

模拟4

61.179.150.88 /29 子网号为多少？广播号为多少？可用IP地址范围是多少？

块=2^5=32，可用主机数=2^（8-5）-2=6

32的倍数最接近88的为64

所以子网号为：61.179.150.64/29

广播号为：61.179.150.95/29 64+32-1=95

可用IP地址范围：61.179.150.89-61.179.150.94 89 90 91 92 93 94 （广播号-1=可用地址最大 95-1=94）

例1：192.168.1.100/29=255.255.255.248求网络地址、主机地址和广播地址

解：C类网络24位，此借了5位，可以划分出2^5=32个子网，每个子网可以容纳2^3-2=6台主机

块=2^3（主机位数）=256-248（掩码）=8

8的倍数最接近100的为=96

所以：网络地址：192.168.1.96/29

主机地址：192.168.1.97~192.168.1.102

广播地址：192.168.1.103

模拟1

128 64 32 16 8 4 2 1

2^7 2^6 2^5 2^4 2^3 2^2 2^1 2^0

192.168.1.50/28=255.255.255.240求网络地址、主机地址和广播地址

c类网络24，借了4位，可以划分出2^4=16个子网，每个子网可以容纳2^（8-4）-2=14台主机

块=2^4(主机位数)=16

16的倍数最接近50的为48

所以：

网络地址：192.168.1.48/28

主机地址：192.168.1.49--192.168.1.62

广播地址：192.168.1.63

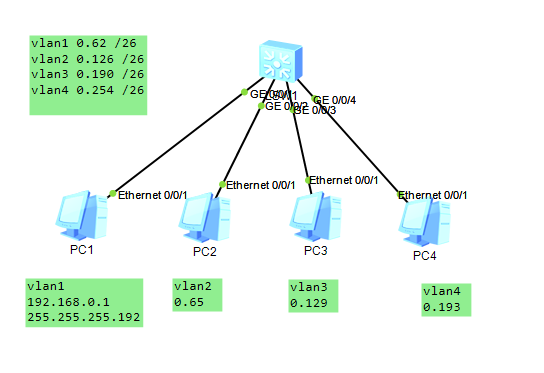

<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]undo in en
Info: Information center is disabled.
[Huawei]sysname sw1

[sw1]vlan batch 2 3 4
Info: This operation may take a few seconds. Please wait for a moment...done.
[sw1]int g0/0/2

[sw1-GigabitEthernet0/0/2]port link-type access

[sw1-GigabitEthernet0/0/2]port default vlan 2
[sw1-GigabitEthernet0/0/2]int g0/0/3

[sw1-GigabitEthernet0/0/3]port link-type access

[sw1-GigabitEthernet0/0/3]port default vlan 3
[sw1-GigabitEthernet0/0/3]int g0/0/4

[sw1-GigabitEthernet0/0/4]port link-type access

[sw1-GigabitEthernet0/0/4]port default vlan 4

[sw1-GigabitEthernet0/0/4]int vlan 1
[sw1-Vlanif1]ip add 192.168.0.62 26
[sw1-Vlanif1]int vlan 2
[sw1-Vlanif2]ip add 192.168.0.126 26
[sw1-Vlanif2]int vlan 3
[sw1-Vlanif3]ip add 192.168.0.190 26
[sw1-Vlanif3]int vlan 4
[sw1-Vlanif4]ip add 192.168.0.254 26

子网划分的理解

一个/24的网段，四个/26的网段

一个/24的网段，八个/27的网段

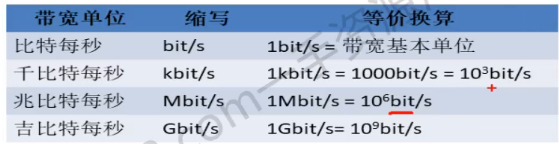

带宽

在一定时间内通过某一网络连接的信息量

基本单位：比特每秒 bit/s

在计算机软件方面用字节每秒为单位

bit/s

千比特每秒 kbit/s

兆比特每秒 Mbit/s

吉比特每秒 Gbit/s
