| 这个作业属于哪个课程 | https://edu.cnblogs.com/campus/ahgc/AHPU-SE-19 |
| 这个作业要求在哪里 | https://edu.cnblogs.com/campus/ahgc/AHPU-SE-19/homework/11540 |
| 这个作业的目标 | （1）掌握结构化的需求分析方法； |
| （2）掌握分层数据流图的绘制、数据字典和加工说明的编制； | |
| （3）掌握数据流图映射为软件结构图的方法； | |
| （4）掌握需求说明书和设计说明。书的主要内容，学习软件需求说明书和设计说明书的编写； | |
| （5）掌握测试的基本方法。 | |
| 学号 | 3190704214 |
实验内容
（1）参考一个熟悉的系统，如，机票预订系统/教材订购系统/ATM自动取款机，讨论其用户需求、系统需求和业务需求；

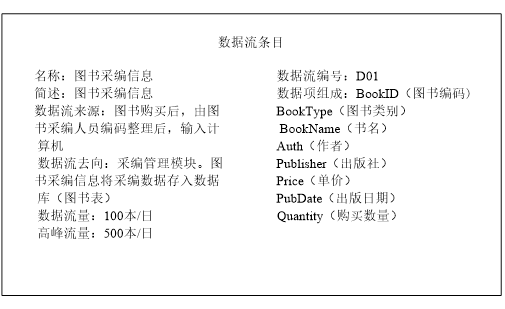

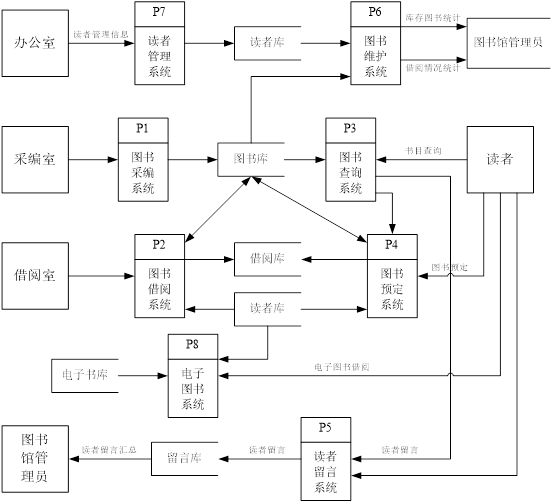

（2）绘制系统的分层数据流图，并给出数据字典；
（3）将系统的分层数据流图映射为软件结构图，绘制软件结构图；
（4）为关键模块进行详细设计，如绘制关键模块的流程图；
（5）实现系统部分功能并测试。
【实例1】机票预订系统
参考：
（1）携程网：https://flights.ctrip.com/international/search/domestic
（2）去哪儿：https://www.qunar.com/?ex_track=auto_4e0d874a
为了方便旅客，某航空公司拟开发一个机票预定系统。旅行社把预定机票的旅客信息（姓名、性别、工作单位、身份证号码、旅行
时间、旅行目的地等）输入该系统，系统为旅客安排航班，旅客在飞机起飞前一天凭取票通知和账单交款取票，系统核对无误即印出
机票给顾客
【实例2】教材订购系统
销售系统的工作过程为：首先由教师或学生提交购书单，经教材发行人员审核是有效购书单后，开发票、登记并返给教师或学生领
书单，教师或学生即可去书库领书。
采购系统的主要工作过程为：若是脱销教材，则登记缺书，发缺书单给书库采购人员；一旦新书入库后，即发进书单通知给教材发
行人员。
【实例3】图书管理系统
实验步骤
（1）复习结构化的分析与设计方法的主要过程；
（2）讨论系统存在的用户角色、工作流等；
（3）对关键功能绘制数据流图，给出数据字典，并反复讨论数据流的合理性；
（4）对应数据流图，设计系统的功能结构图，关键模块的流程图；
（5）选择对应的结构化程序设计语言，实现并测试部分功能模块

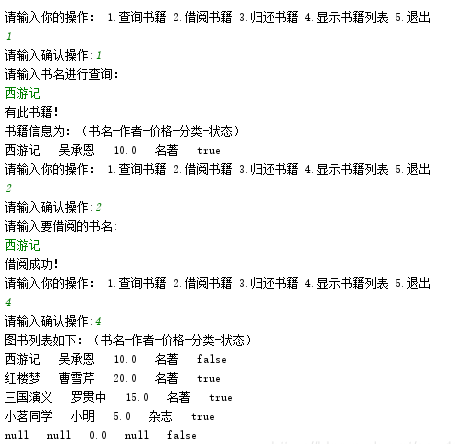

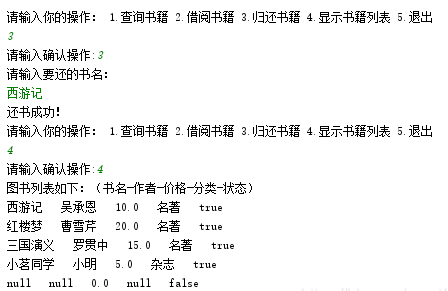

测试：
思考题
（1）简述需求说明书，概要设计，详细设计说明书的主要内容。
需求分析：产生软件功能规格说明书,需要确定用户对软件的需求,要作到明确、无歧义。不涉及具体实现方法。
用户能看得明白，开发人员也可据此进行下面的工作（概要设计）。
概要设计：产生软件概要设计说明书，说明系统模块划分、选择的技术路线等，整体说明软件的实现思路。并且
需要指出关键技术难点等。
详细设计：产生软件详细设计说明书，对概要设计的进一步细化，一般由各部分的担当人员依据概要设计分别完
成，然后在集成，是具体的实现细节。理论上要求可以照此编码
（2）结构化分析方法与面向对象分析方法有无本质上的不同？
结构化系统分析方法是采用自顶向下，由外到内,逐层分解'的思想对复杂的系统进行分解化简,从而有效地控
制了系统分析每一步的难度 ,并运用数据流图、加工说明和数据字典作为表达工具的一种系统分析技术。
而面向对象的分析方法则是通过将数据和逻辑结构抽象成为对象，运肘象属性和方法等来操作和处理业务数据
和逻辑的系统分析方法。
两者的区别在于:当软件项目较小、系统分析员能力足够高的时候,结构化方法能快速的找到最简洁、高效率的
逻辑模型，结构化方法对复杂问题的帮助有限，而面向对象的分析方法提供了一种方便的、可持续观测和扩展系统
的机制，通过信息隐藏和封装等手段屏蔽了对象内部的执行细节,控制了错误的蔓延,对于需求变化频繁的系统，可
以用面向对象软件系统的方法。
（3）对数据流图进行审查有何意义？
数据流图是一种分析工具，全面的描述了系统数据流程，综合地反映出系统中信息的流动、处理和存储情况。它在系统分析中的作用是，它用结构化系统分析方法从数据传递和加工角度出发，用图形方式来表达系统的逻辑功能、数据在系统内部的逻辑流向和逻辑变换过程。确保两大特性：
一致性：分层DFD中不存在矛盾和冲突。
完整性：是否有遗漏的数据流、加工等
