06-向量处理机

向量的流水处理与向量流水处理机

• 向量流水线处理机和阵列处理机两类。
• 向量流水处理机是以时间重叠途径开发的
• 阵列处理机是以资源重复途径开发

向量处理的三种方式

• 横向（水平）处理方式
  • 是向量的处理方式， 但不是向量的流水处理方式
• 纵向（垂直）处理
  • 是向量的处理方式，也是向量的流水处理方式
• 分组纵横处理
  • 是向量的处理方式，也是向量的流水处理方式

计算\(D=A \times (B+C)\), A,B,C,D 都是有N个元素的向量。

• 横向

  • 采用逐个求D向量元素的方法
  • 即：访存取\(A_i\)、\(B_i\)、 \(C_i\) 元素再求\(d_{i}\)， 再取\(A_{i+1}\)、\(B_{i+1}\)、 \(C_{i+1}\)求\(d_{i+1}\)
  • 宜于在标量处理机上采用循环程序实现，但是难以使流水线连续流动（频繁出现先写后读的操作数相关）

• 纵向

  • 采取对整个向量按相同操作都执行完之后再转去执行别的操作
  • 即：先执行 \(b_i+c_i \to k_i (i=1, \cdots ,N)\)，再执行 \(k_i \times a_i \to d_i (i=1, \cdots , N)\)

• 分组纵横

  • CRAY-1向量流水处理机改成把流水线输入、输出端连到容量足够大的向量寄存器组，采用面向寄存器-寄存器型结构的流水线处理机。向量寄存器组与主存之间采用成组传送
  • 若向量的长度N太长，超出了向量寄存器组中寄存器个数， 则将该向量分割为若干组，使每组都可以放入向量寄存器组。
  • 每一组中采用纵向方式处理， 组之间则采用软件方法编制循环程序方式依次循环处理。

向量的流水处理方式

CRAY-1

cray-1为向量运行提供的六个流水线单功能部件与流水经过时间（记住）：

功能部件	流水经过时间（拍），每拍12.5ns
整数加	3
逻辑运算	2
移位	4
浮点加	6
浮点乘	7
浮点迭代求倒数	14
访存	6
存寄存器	1

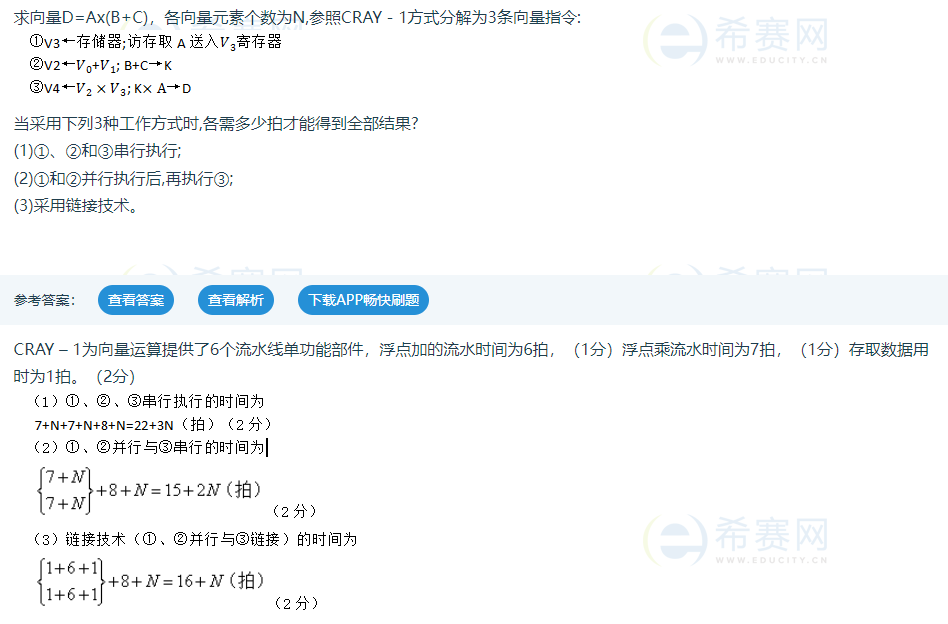

例题：

求向量\(D=A \times (B+C)\)， 向量为浮点数，各向量元素个数均为N， 参照 CRAY-1方式分解为3条向量指令：

1. \(V_3 \leftarrow{存储器}\)； 访存取A送入\(V_3\)寄存器 （访存+写寄存器 6+1）
2. \(V_2 \leftarrow V_0+V_1\); \(B+C \to K\) （浮点加 + 写寄存器 6+1）
3. \(V_4 \leftarrow V_2 \times V_3\); \(K \times A \to D\) （浮点乘 + 写寄存器 7+1）

当采用下列三种方式工作时，各需要多少拍才能得到全部结果

CRAY-1 各部件流水经过时间：

浮点加 6拍， 浮点乘 7拍， 存入寄存器 1拍， 主存取值 6拍

• 1，2，3串行执行
  • 7拍 + N + 7拍 + N + 8拍 + N， 每一个操作都有一个加N
  • 22+3N(拍)
• 1、2 并行执行后， 再执行3
  • 7+N + 8 + N
  • 15+2N(拍)
• 采用链接技术
  • 16+N(拍)

向量指令集并行、链接、串行的条件

一般可以采用让多个流水线功能部件并行、流水线链接、加快条件语句和系数矩阵处理、加快向量的规约操作等办法来提高向量流水处理的性能。

前两者主要是加快相邻向量指令的执行

后两者主要是让循环向量化

把寄存器组既作为结果寄存器组又作为源寄存器组的做法，可以实现将两条或多条向量指令链接成一个链来提高向量操作的并行程度和功能部件流水的效能。

条件：

不出现\(V_i\)冲突和功能部件冲突

• \(V_i\)冲突
  • 指的是并行工作的各向量指令的源向量和结果向量使用了相同的\(V_i\)
• 功能部件冲突
  • 指的是同一个功能部件被要求并行工作的多条向量指令所使用

阵列处理机原理

阵列处理机的构型和特点

阵列处理机有两种构型，差别主要在于存储器的组成方式和互联网络的作用不同

构型1

具有分布式存储器阵列的阵列处理机构型

• 各处理单元有局部存储器存放被分布的数据，只能被本处理单元直接访问
• 控制部件内有一个存放程序和数据的 主存储器
• 执行主存储器中的用户程序时，所有指令都在控制部件中进行译码
• 把只适合串行处理的标量或控制类指令留给控制部件直接执行
• 把适合并行处理的向量类指令”播送“给各个处理单元
• 各个处理单元（PE）之间通过ICN（Interconnection Network）交换数据

采用这种构型的阵列处理机是SIMD（单指令流多数据流）的主流

典型的机器有： ILLIAC IV、MPP、DAP、CM-2、MP1、DAP6000

构型2

具有集中式共享存储器的阵列处理机构型

• 系统存储器由 \(K\) 个存储分体集中组成， 经ICN（互联网络）为全部\(N\)个处理单元共享
• 为了可以并行处理， \(K \ge N \qquad\text{N:处理单元}\)
• 各处理单元在访主存时为避免分体冲突，要求有合理的算法将数据合理地分配到各个存储分体中
• ICN用于在处理单元与存储器分体之间进行转接构成数据通路， 有的阵列处理机称它为”对准网络“

采用集中式共享存储器的阵列处理机构型的典型机器有BSP

阵列处理机的特点 ****

• 利用多个处理单元对向量或数组所包含的各个分量进行同时计算，从而易于获得很高的处理速度
• 与同样擅长向量处理的流水线处理机比，阵列处理机利用的是资源重复，而不是时间重叠
• 利用的是并行性中的同时性， 而不是并发性
• 阵列处理机提高速度主要是靠增大处理单元数

ILLIAC IV的并行算法

矩阵加

阵列处理机解决矩阵加是最简单的一维情况

两个矩阵相加减，即它们相同位置的元素相加减！
注意：只有对于两个行数、列数分别相等的矩阵（即同型矩阵），加减法运算才有意义，即加减运算是可行的．

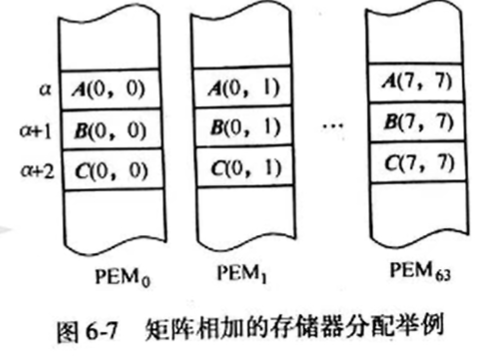

两个8x8 的矩阵相加：

将矩阵A、B、C相应位置的分量存放在同一个PEM中， 且在全部64个PEM中， 让A、B、C的各分量地址均对应取相同地址 \(\alpha\)、 \(\alpha +1\)、\(\alpha + 2\)。

矩阵乘

累加和

这是一个将\(N\)个数的顺序相加转换为并行相加的问题。

为得到各项累加的部分和最后的总和，要用到处理单元中的活跃标志位.

只有处于活跃状态的处理单元才能执行相应的操作。

为叙述方便，取\(N=8\)， 即有8个数\(A(I)\)顺序累加， 其中 \(0 \le i \le 7\)。

   C = 0
   DO 10 I=0,7
10 C=C+A(I)

将\(N\)个数的顺序相加 背

计算步骤：

1. 置全部\(PE_i\)为活跃状态， \(0 \le i \le N\)
2. 全部\(A(I)\)从\(PEM_i\)的\(\alpha\)单元读取到相应的\(PE_i\)的累加器寄存器\(RGA_i\)中， \(0 \le i \le N\)
3. 令 \(K=0\)
4. 将全部\(PE_i\)的（\(RGA_i\)）转送到传送寄存器 \(RGR_i\)， \(0 \le i \le N\)
5. 将全部\(PE_i\)的（\(RGR_i\)）经过互联网络向下传送\(2^K\)步距， \(0 \le i \le N\)
6. 令\(j=2^k-1\)
7. 置\(PE_0\backsim PE_j\)为不活跃状态
8. 处于活跃状态的所有\(PE_i\)执行 (\(RGA_i\)) := (\(RGA_i\)) + (\(RGR_i\)), \(j \lt i \le 7\)
9. \(K := K + 1\)
10. 如果 \(K \lt \log_2N\)， 则转回（4）， 否则继续执行; K 小于以2为底N的对数
11. 置全部\(PE_i\)为活跃状态
12. 将全部\(PE_i\)的累加寄存器内容（\(RGA_i\)）存入相应 \(PEM_i\)的\(\alpha +1\) 单元中， \(0 \le i \le N\)

SIMD计算机的互联网络 ***

SIMD系统的互联网络的设计目标：

• 结构不要过于复杂，以降低成本
• 互联要灵活， 以满足算法和应用的需要
• 处理单元间信息交换所需的传送步数要尽可能少， 以提高速度性能
• 能用规整单一的基本构件组合而成，或者经多次通过或者经多级连接来实现复杂的互联，使模块性好， 以便于用VLSI（超大型集成电路）实现并满足系统的可扩充性

简单， 规整，让系统又好又快又便宜

1. 互联网络应抉择的几个问题

1. 操作方式
   1. 同步、异步、同步与异步组合
   2. 阵列处理机根据SIMD性质，均采用同步方式，让所有PE按时钟同步操作
   3. 异步或组合一般多用于多处理机
2. 控制策略
   1. 集中式、分布式
   2. 多数现有的SIMD互联网络采用由集中控制部件对全部开关单元执行集中控制的策略
3. 交换方法
   1. 线路交换、包交换、线路与包交换组合
4. 网络拓扑结构
   1. 指的是互联网络入端、出端可以连接的模式
   2. 有静态、动态两种

在SIMD 计算机的互连网络中,多采用硬连的线路交换方法,网络中的开关单元一般采用集中控制策略。

静态网络

两个PE之间的链是固定的， 总线不能重新配置成与其他PE相连。一维：线形； 二维：环形、星形、树形；三维：弦环形、立方体形、环立方体形

动态网络

两个PE之间的链通过置定网络的开关单元状态可以重新配置。

具有单级和多级两类。

2.基本的单级互联网络

1. 立方体
2. PM2I
3. 混洗交换
4. 蝶形

进制转换

0-15 的二进制

0000， 0001， 0010， 0011， 0100， 0101， 0110， 0111

1000， 1001， 1010， 1011， 1100， 1101， 1110， 1111

\(2^{10}\)的以内的数

1， 4， 8， 16， 32， 64， 128， 256， 512， 1024

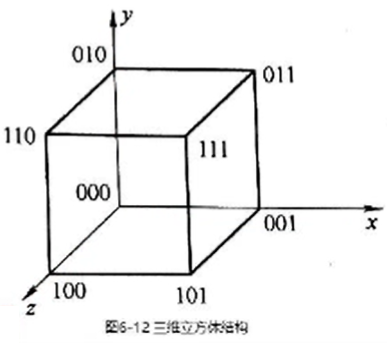

立方体单级网络

立方体（Cube）单级网络的名称来源于三维立方体结构。

立方体结构的每个顶点（网络的结点）代表一个处理单元， 共8个处理单元， 用xyz三位二进制码编号。

它所能实现的入、出端连接如同立方体各顶点间能实现的互连一样， 即：每个处理单元只能连接到其二进制编号的某一位取反的其它三个处理单元上。

所以三维立方体单级网络有三种互联函数：Cube0, Cube1,Cube2。 \(Cube_i\text{ i=0,1,2}\)函数表示只在右起第\(i\)位上0，1互反。

推广到\(n\)维时， N个结点的立方体单级网络共有\(n=\log_2N\)种互联函数。

当n>3时，称为超立方体网络。 单级立方体网络的最大距离为\(n\), 即：反复使用单级网络， 最多经n次传送就可以实现任意一对入、出端的连接。

任意两点之间至少有n条不同的路径， 容错性高。

PM2I

PM2I 单级网络是" 加减\(2^i\) "（\(Plus-Minus 2^i\)）单级网络的简称。

能实现与\(j\)号处理单元之间相连的是号为 \(j \pm 2^i\) 的处理单元。

\[\left\{ \begin{array}{c} PM2_{+i}(j)=j+2^i \qquad mod \; N \\ PM2_{-i}(j)=j-2^i \qquad mod \; N \\ \end{array} \right. \]

式中，\(0\le j\le N-1, \quad 0\le i\le n-1, \quad n=\log_2N\)。它共有\(2n\)个互联函数。

对于有N=8的三维PM2I互联网络的函数， 有 \(PM2_{+{0}}\)、\(PM2_{-{0}}\)、\(PM2_{+{1}}\)、\(PM2_{-{1}}\)、\(PM2_{\pm{2}}\)（这是两个函数）等五个不同的互联函数。

\(j=(0,1,2,3,4,5,6,7) \quad i=(0,1,2) \quad n=3\)

分别为：

\[\left\{ \begin{array}{l} PM2_{+0}: (01234567) \\ PM2_{-0}: (76543210) \\ PM2_{+1}: (0246)(1357)\\ PM2_{-1}: (0246)(1357)\\ PM2_{\pm{2}}: (04)(15)(26)(37)\\ \end{array} \right. \qquad \left\{ \begin{array}{l} \text{升序} \\ \text{降序} \\ \text{前一个数比后一个数大}2^1\text{， 升序}\\ \text{前一个数比后一个数小}2^1{， 降序}\\ \text{前一个数比后一个数}\pm{2^2 \;(4)}\\ \end{array} \right. \]

\(+\)是升序， \(-\)是降序。

01234567, 表示0连到1， 1连到2， 2连到3， ..., 6连到7， 7连到0

76543210与上连接方法一样，只是方向相反。

• \(n=log_216=4\), 共有\(2n\)个互联函数， 所以一共有8个互联函数

答，

\[\left\{ \begin{array}{l} PM2_{+0}(j)=j + 2^0 \qquad mod \; 16 \\ PM2_{-0}(j)=j - 2^0 \qquad mod \; 16 \\ PM2_{+1}(j)=j + 2^1 \qquad mod \; 16 \\ PM2_{-1}(j)=j - 2^1 \qquad mod \; 16 \\ PM2_{+2}(j)=j + 2^2 \qquad mod \; 16 \\ PM2_{-2}(j)=j - 2^2 \qquad mod \; 16 \\ PM2_{\pm{3}}(j)=j + 2^3 \qquad mod \; 16 \\ \end{array} \right. \]

2. \[\left\{ \begin{array}{l} PM2_{+0}: (0,1,2,3,4,5,6,7,8,9,10,11,12,13,14,15) \\ PM2_{-0}: (15,14,13...0) \\ PM2_{+1}: (0,2,4,6,..14)(1,3,5,7...15)\\ PM2_{-1}: (14,12,10...4,2,0)(15,13,11...5,3,1)\\ PM2_{+2}: (0,4,8,12)(2,6,10,14)（1,5,9,13)(3,7,11,15)\\ PM2_{-2}: ...\\ PM2_{\pm3}: (0,8)(4,12)(2,10)(6,14)(1,9)(5,13)(3,11)(7,15)\\ \end{array} \right. \]

   所以3号处理单元可以连接1，2，4，5，7，11，15

PM2I特例

1. 处理器间采用单向环网或双向环网
2. ILLIAC IV处理单元采用\(PM2_{\pm0}\)和\(PM2_{\pm{\frac{n}{2}}}\)四个互联函数

混洗交换单级网络

1. 包含两个互联函数

   1. 全混

      1. \((P_{n-1}P_{n-2}\cdots P_2P_0)=(P_{n-2}\cdots P_1P_0P_{n-1})\)
      2. \(n=\log_2N\), \((P_{n-1}P_{n-2}\cdots P_2P_0\)为入端编号的二进制码
      3. 就是把二进制编号的最高位移动到最低位

   2. 交换

      1. 单纯的全混互联网络无法实现全0和全1两个处理单元与其他单元的连接， 所以需要增加\(Cube_0\)函数
      2. 在混洗交换网络中，最远的的两个入、出端号是全0和全1，他们的连接需要n次交换和n-1次混洗， 所以最大距离为\(2n-1\)

蝶形单级网络

蝶形互联网络是将二进制编号的最高位与最低位互换位置。

3.基本的多级互联网络

不同的多级互联网络在所用的交换开关、拓扑结构、控制方式上各有不同

交换开关是具有两个入端和两个出端的交换单元， 用作各种多级互联网络的基本构件

开关状态

无论入端、出端， 如果令居于上方的都用\(i\)表示， 居于下方的都用\(j\)表示，则可以定义以下4种开关状态或连接方式：

1. 直连， \(i_入\)、\(i_出\)， \(j_入\)\(j_出\)
2. 交换， \(i_入\)、\(j_出\)， \(j_入\)\(i_出\)
3. 上播， \(i_入\)、\(i_出\)\(j_出\)， \(j_入\)悬空
4. 下播， \(j_入\)、\(i_出\)\(j_出\)，\(i_入\)悬空

只有前两种的是二功能交换单元，有全部四种的是4功能交换单元。

控制方式

控制方式是对各个交换开关进行控制的方式，以多级立方体互联网络为例，有3中状态：

1. 级控制
   1. 同一级的所有开关只用一个控制信号控制，同时只能处于一种状态
2. 单元控制
   1. 每一个开关都由自己独立的控制信号控制，可以各自处于不同的状态
3. 部分级控制
   1. 第\(i\)级的所有开关分别用\(i+1\)个信号控制，\(0 \le i \le n-1\), n为级数

利用上述交换开关、控制方式、拓扑结构三个参量， 可以描述各种多级互联网络结构。

多级立方体互联网络

多级互联立方体网络有STARAN网络、间接二进制n方体网络等。

STARAN 网络用作交换网络时，采用级控制、实现的是交换函数

• 所谓交换函数是将一组元素首位对称地进行交换。

间接二进制n方体网络采用单元控制

多级混洗交换网络

4.共享主存构型的阵列处理机中并行存储器的无冲突访问

情况1.

对一维数组而言，假定并行存储器分体数m=4, 交叉存储一维数组 a0, a1, a2....

情况2

对于二维（多维）数组，假设主存有m个分体并行，从中访问有n个元素的数组子集。这n个元素的编制跳距对于二维数组的行、列、主对角线、次对角线都是不一样的，但是要求能够实现无冲突访问。

由于变址可能导致访问同一个主存单元出现冲突。

解决：

为了能够使行或列的各元素都能够并行访问，采取将数据在存储器中错位存放，但是该方案可能造成主对角线上各元素的并行访问冲突，致使实际频宽下降一半；

对角线上各元素的访问则都发生冲突，使实际频宽降低与串行一样。

情况3

并行存储器中存放的数组大小不是固定的，多维数组各维的元素个数也不一定相等，他们还可以超出已选定的分体数m的值。

5.脉动阵列流水处理机

脉动阵列结构是由一组内部结构相同的处理单元（PE）构成的阵列。

运算时数据在阵列结构的各个处理单元间沿各自的方向同步向前推进,就像血液受心脏有节奏地搏动在各条血管中间同步向前流动一样。

实际上，为了执行多种计算，脉动型系统内的输入数据流和结果数据流可以在多个不同的方向上以不同的速度向前搏动。

阵列内部各PE只接收前一组单元传送来的数据， 并向后一组处理单元发送数据。 只有位于阵列边缘的处理单元才能与存储器IO端口进行数据通信。

根据计算问题不同，脉动阵列可分为：一维线型， 二维矩形/六边形/二叉树型/三角形等互联构型。

脉动型阵列结构的原理

脉动阵列结构的每个处理单元内部结构相同，一般由一个加法/逻辑运算部件或加法/乘法运算部件再加上若干锁存器构成，可完成少数基本的算术逻辑运算操作

特点：

1. 结构简单、规整、模块化强，可扩充性好， 非常适合用超大规模集成电路（VLSI）实现
2. PE间数据通信距离短、规则，使数据流和控制流的设计、同步控制等均简单规整
3. 脉动阵列中所有PE能同时运算，具有极高的计算并行性，可通过流水获得很高的运算效率和吞吐率。 输入数可以被多个处理单元重复使用，大大减轻了阵列与外界的IO通信量，降低了对系统主存和IO系统频宽的要求。
4. 脉动阵列结构的构型与特定计算任务和算法密切相关，具有某种**专用线*性，限制了应用范围，这对VLSI是不利的。

脉动阵列机适用于要求计算量大的信号/图像的处理

通用脉动阵列结构

造成脉动阵列处理机应用范围有限的关键因素：

1. 不同的算法往往要求有不同的阵列结构，以及大小不同的阵列

发展通用脉动阵列结构的途径主要有三种：

1. 通过增设附加的硬件，对阵列的拓扑结构和互联方式用可编程开关进行重构，即：经程序重新配置阵列 结构
2. 用软件把不同的算法映像到固定的阵列结构上
3. 探寻与问题大小无关的脉动处理方法，以及VLSI运算系统的分割矩阵算法
