实验2 多个逻辑段的汇编源程序编写与调试
1.实验任务1
1.1 任务1-1
(1) task1_1.asm源码
1 assume ds:data, cs:code, ss:stack 2 3 data segment 4 db 16 dup(0) 5 data ends 6 7 stack segment 8 db 16 dup(0) 9 stack ends 10 code segment 11 start: 12 mov ax, data 13 mov ds, ax 14 15 mov ax, stack 16 mov ss, ax 17 mov sp, 16 18 19 mov ah, 4ch 20 int 21h 21 code ends 22 end start
（2）task1_1调试到line17结束、line19之前截图

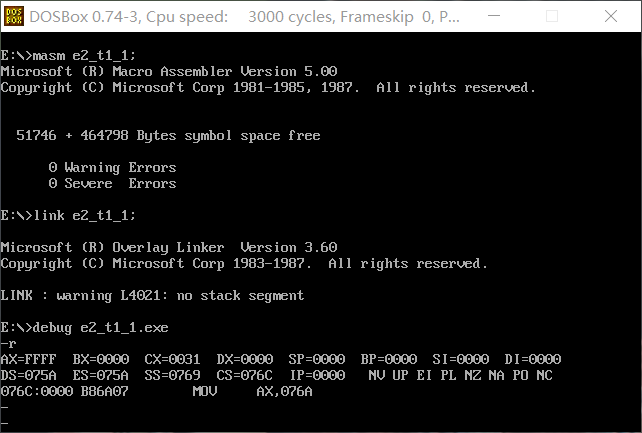

先对程序进行汇编、链接，并debug查看内存单元情况：
反汇编程序后查看对应语句的偏移地址，并用 g命令执行到19行前：
（3）问题回答
① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = _076A___， 寄存器(SS) = __076B__， 寄存器(CS) = __076C__
② 假设程序加载后，code段的段地址是X，则，data段的段地址是__x-2__， stack的段地址是 __x-1__。
1.2 任务1-2
（1）任务task1_2.asm源码
1 assume ds:data, cs:code, ss:stack 2 3 data segment 4 db 4 dup(0) 5 data ends 6 7 stack segment 8 db 8 dup(0) 9 stack ends 10 code segment 11 start: 12 mov ax, data 13 mov ds, ax 14 15 mov ax, stack 16 mov ss, ax 17 mov sp, 8 18 19 mov ah, 4ch 20 int 21h 21 code ends 22 end start
（2）task1_2调试到line17结束、line19之前，观察寄存器DS, CS, SS值的截图（步骤同1-1，不再赘述）
（3）问题回答
① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = __076A__， 寄存器(SS) = __076B__， 寄存器(CS) = __076C__
② 假设程序加载后，code段的段地址是X，则，data段的段地址是__X-2__， stack的段地址是 __X-1__。
1.3 任务1-3
（1）任务task1_3.asm源码
1 assume ds:data, cs:code, ss:stack 2 3 data segment 4 db 20 dup(0) 5 data ends 6 7 stack segment 8 db 20 dup(0) 9 stack ends 10 code segment 11 start: 12 mov ax, data 13 mov ds, ax 14 15 mov ax, stack 16 mov ss, ax 17 mov sp, 20 18 19 mov ah, 4ch 20 int 21h 21 code ends 22 end start
（2）task1_3调试到line17结束、line19之前，观察寄存器DS, CS, SS值的截图
（3）问题回答
① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = __076A__， 寄存器(SS) = __076C__， 寄存器(CS) = __076E__
② 假设程序加载后，code段的段地址是X，则，data段的段地址是__X-4__， stack的段地址是 __X-2__。
1.4 任务1-4
（1）任务task1_4.asm源码
1 assume ds:data, cs:code, ss:stack 2 code segment 3 start: 4 mov ax, data 5 mov ds, ax 6 7 mov ax, stack 8 mov ss, ax 9 mov sp, 20 10 11 mov ah, 4ch 12 int 21h 13 code ends 14 15 data segment 16 db 20 dup(0) 17 data ends 18 19 stack segment 20 db 20 dup(0) 21 stack ends 22 end start
（2）task1_4调试到line17结束、line19之前，观察寄存器DS, CS, SS值的截图
（3）问题回答
① 在debug中将执行到line9结束、line11之前，记录此时：寄存器(DS) = __076C__， 寄存器(SS) = __076E__， 寄存器(CS) = __076A__
② 假设程序加载后，code段的段地址是X，则，data段的段地址是__X+2__，stack的段地址是__X+4__。
1.5 任务1-5
基于上述四个实验任务的实践、观察，总结并回答：
① 对于如下定义的段：
1 xxx segment 2 db N dup(0) 3 xxx ends
程序加载后，实际分配给该段的内存空间大小是__ceil(N/16)*16字节_。
② 如果将程序task1_1.asm, task1_2.asm, task1_3.asm, task1_4.asm中，伪指令 end start 改成 end , 哪一个程序仍然可以正确执行。结合实践观察得到的结论，分析、说明原因。
task1_4.asm可以执行。
将end start改为end则程序没有标明开始位置，程序1_1、2、3更改后程序的入口都是数据段，程序无法运行；
而task1_4程序的开始就是程序段，则可以正常运行。
2.实验任务2
程序源代码：
1 assume ds:data, cs:code 2 3 data segment 4 db 80 dup(03,04) 5 data ends 6 7 code segment 8 start: 9 mov ax,data 10 mov ds,ax 11 12 mov ax,0b8f0h 13 mov es,ax 14 15 mov bx,0 16 mov cx,80 17 s: mov ax,[bx] 18 mov es:[bx],ax 19 inc bx 20 inc bx 21 loop s 22 23 mov ah,4ch 24 int 21h 25 code ends 26 end start
运行效果：
3.实验任务3
（1）补充完整的源程序
1 assume cs:code 2 data1 segment 3 db 50, 48, 50, 50, 0, 48, 49, 0, 48, 49 ; ten numbers 4 data1 ends 5 6 data2 segment 7 db 0, 0, 0, 0, 47, 0, 0, 47, 0, 0 ; ten numbers 8 data2 ends 9 10 data3 segment 11 db 16 dup(0) 12 data3 ends 13 14 code segment 15 start: 16 mov ax,data1 17 mov ds,ax 18 19 mov bx,0 20 mov cx,5 21 s: mov ax,[bx] 22 add ax,[bx+16] 23 mov [bx+32],ax 24 inc bx 25 inc bx 26 loop s 27 28 mov ah,4ch 29 int 21h 30 code ends 31 end start 32 code ends 33 end start
（2）在debug中加载、反汇编、调试。在数据项依次相加前，和相加后，分别查看三个逻辑段data1, data2, data3对应的内存空间，确认逐一相加后，结果的确保存在了逻辑段data3中。
在debug中加载、反汇编、调试：
查看相加前data1、2、3逻辑段对应的内存空间：
g命令将程序执行到循环结束， 查看此时三个data段的内存空间：
两个段数据相加成功。
4.实验任务4
（1）补全程序，实现把逻辑段data1中的8个字数据逆序存储到逻辑段b中。
1 assume cs:code,ds:data1,ss:stack 2 3 data1 segment 4 dw 2, 0, 4, 9, 2, 0, 1, 9 5 data1 ends 6 7 data2 segment 8 dw 8 dup(?) 9 data2 ends 10 11 stack segment 12 dw 8 dup(0) 13 stack ends 14 15 code segment 16 start: 17 mov ax,data1 18 mov ds,ax 19 20 mov ax,stack 21 mov ss,ax 22 mov sp,10h 23 24 mov bx,0 25 mov cx,8 26 s: push [bx] 27 add bx,2 28 loop s 29 30 mov bx,10h 31 mov cx,8 32 s1: pop [bx] 33 add bx,2 34 loop s1 35 36 mov ah, 4ch 37 int 21h 38 code ends 39 end start
（2） 汇编、连接后，在debug中加载程序，运行到line15程序退出前，使用d命令查看数据段data2对应的内存空间，确认是否实现题目要求。
debug后反汇编：
g命令将程序执行到退出前，d命令查看data2内存空间：
数据已逆序复制到data2内存空间里。
5.实验任务5
（1）task5.asm源码
1 assume cs:code, ds:data 2 data segment 3 db 'Nuist' 4 db 2, 3, 4, 5, 6 5 data ends 6 7 code segment 8 start: 9 mov ax, data 10 mov ds, ax 11 12 mov ax, 0b800H 13 mov es, ax 14 15 mov cx, 5 16 mov si, 0 17 mov di, 0f00h 18 s: mov al, [si] 19 and al, 0dfh 20 mov es:[di], al 21 mov al, [5+si] 22 mov es:[di+1], al 23 inc si 24 add di, 2 25 loop s 26 27 mov ah, 4ch 28 int 21h 29 code ends 30 end start
（2）运行结果截图
（3）使用debug工具对程序进行调试，使用g命令一次性执行到程序返回前（即ine25执行之后、line27 执行之前）的截图
（4）源代码中line19的作用是？
与运算，将小写字母转为大写字母
（5）源代码中data段line4的字节数据的用途是？
控制字符颜色。
将该语句改为db 5 dup(2)后运行结果为：
6.实验任务6
（1）task6.asm源代码
1 assume cs:code, ds:data,ss:stack 2 3 data segment 4 db 'Pink Floyd ' 5 db 'JOAN Baez ' 6 db 'NEIL Young ' 7 db 'Joan Lennon ' 8 data ends 9 10 stack segment 11 db 16 dup(0) 12 stack ends 13 14 code segment 15 start: 16 mov ax,data 17 mov ds,ax 18 19 mov ax,stack 20 mov ss,ax 21 mov sp,16 22 23 mov bx,0 24 mov cx,4 25 s0: push cx 26 mov si,0 27 mov cx,4 28 29 s: mov al,[bx+si] 30 or al,00100000b 31 mov [bx+si],al 32 inc si 33 loop s 34 35 add bx,16 36 pop cx 37 loop s0 38 39 mov ah, 4ch 40 int 21h 41 code ends 42 end start
（2）在debug中加载、反汇编、调试截图； 要求给出，在程序退出前，使用d命令查看数据段data对应的内存空间的截图。
debug及反汇编结果：
g命令执行到程序退出前，再用d查看data段的内存空间
每行的第一个单词已经变为小写字母。
7.实验任务7
（1）ask7.asm源码
1 assume cs:code, ds:data, es:table 2 3 data segment 4 db '1975', '1976', '1977', '1978', '1979' 5 dw 16, 22, 382, 1356, 2390 6 dw 3, 7, 9, 13, 28 7 data ends 8 9 table segment 10 db 5 dup( 16 dup(' ') ) ; 11 table ends 12 13 code segment 14 start: 15 mov ax,data 16 mov ds,ax 17 18 mov ax,table 19 mov es,ax 20 mov bx,0 21 mov si,0 22 mov di,0 23 mov cx,5 24 25 s: mov ax,[si] 26 mov es:[bx],ax 27 mov ax,[si+2] 28 mov es:[bx+2],ax 29 30 mov ax,[si+20] 31 mov es:[bx+5],ax 32 mov dx,0 33 mov es:[bx+7],dx 34 35 div word ptr ds:[di+30] 36 mov es:[bx+13],ax 37 38 mov ax,[di+30] 39 mov es:[bx+10],ax 40 41 add bx,16 42 add si,4 43 add di,2 44 loop s 45 46 mov ah,4ch 47 int 21h 48 code ends 49 end start
（2）查看table段原始数据信息截图
汇编链接，debug后查看table内存空间结果：
在debug中运行到程序退出之前，使用d命令查看table段对应的内存空间的截图，确认信息是否按要求结构化地写入到指定内存。
信息已按要求填入。
