鸿蒙安卓前端中加载丢帧：ArkWeb分析

​

 序章：卡顿的数字世界

在每秒60帧的视觉交响乐中，每一帧都是精心编排的节拍。当这些节拍开始丢失——就像交响乐中突然静音的提琴部——我们便遭遇了加载丢帧的数字噩梦。这不是简单的性能下降，而是一场渲染管线的全面崩溃，是数字世界与物理定律的残酷对抗。

从移动端WebView的滚动卡顿到原生应用的动画停滞，从游戏加载的漫长等待到交互响应的致命延迟，丢帧现象如同数字世界的幽灵，无处不在又难以捉摸。今天，我们将深入这个幽灵的巢穴，用编程的利剑斩断卡顿的根源

一、渲染流水线：数字皮影戏的后台揭秘

1.1 浏览器渲染的五重奏

浏览器渲染过程堪比一场精心编排的皮影戏：

1. 构建DOM树：HTML解析如同将剧本翻译成导演指令

2. 构建渲染树：CSSOM与DOM合并形成渲染树，相当于分配角色和服装

3. 布局（Layout）：计算每个元素在舞台上的位置，又称回流(Reflow)

4. 绘制（Paint）：填充像素，为每个角色上妆，又称重绘(Repaint)

5. 合成（Composite）：将各层合并为最终图像，落下帷幕展示精彩演出

​编辑

1.2 移动端的特殊挑战

在移动设备上，这场皮影戏面临更多约束：

• CPU性能受限：堪比小型剧院配备有限的工作人员

• 内存瓶颈：如同狭窄的后台通道，资源交换效率低下

• 带宽波动：像不可预测的物资输送管道，时快时慢

• 热限制：长时间表演导致设备发热，演员状态下降

二、丢帧元凶：数字皮影戏的故障现场

2.1 JavaScript：忙碌过度的主角

JavaScript在主线程上的过度操作如同一个抢戏的主角，让整个演出失去平衡

// 反例：阻塞主线程的糟糕写法
function processData() {
    const data = fetchData(); // 同步操作，阻塞渲染
    data.forEach(item => {
        // 复杂的计算操作
        const result = heavyCalculation(item);
        updateDOM(result); // 频繁操作DOM
    });
}

// 正例：优化后的异步处理
async function processDataOptimized() {
    const data = await fetchDataAsync(); // 异步非阻塞
    const chunks = splitIntoChunks(data); // 分片处理

    requestIdleCallback(() => {
        chunks.forEach(chunk => {
            // 将计算任务拆分到空闲时段
            const result = lightweightCalculation(chunk);
            requestAnimationFrame(() => {
                // 在渲染前同步更新DOM
                updateDOMOptimized(result);
            });
        });
    });
}

2.2 样式与布局：多米诺骨牌效应

某些CSS属性像多米诺骨牌，轻轻一推就会触发连锁反应：

/* 昂贵的CSS属性 - 使用需谨慎 */
.expensive-element {
    filter: blur(10px); /* 高斯模糊消耗大量CPU */
    box-shadow: 0 0 20px rgba(0,0,0,0.5); /* 阴影计算昂贵 */
    border-radius: 10px; /* 圆角导致离屏绘制 */
    opacity: 0.5; /* 透明度变化可能触发重绘 */
}

/* 优化后的样式 */
.optimized-element {
    will-change: transform; /* 提示浏览器提前优化 */
    transform: translateZ(0); /* 触发GPU加速 */
    /* 尽量使用transform和opacity实现动画 */
}

2.3 资源加载：饥饿的演员阵容

资源加载不当如同演员未能准时到场，导致演出中断：

资源类型	常见问题	优化策略
图片	未压缩、无懒加载	WebP格式、响应式图片、懒加载
JavaScript	阻塞渲染、过大体积	代码分割、异步加载、Tree Shaking
CSS	渲染阻塞、冗余代码	内联关键CSS、异步加载非关键CSS
字体	FOIT/FOUT问题	字体预加载、fallback优化

三、平台特异性：不同剧场的表演规则

WebView环境如同一个狭窄的临时舞台，有严格的限制

// WebView中优化滚动性能
const scrollOptions = { passive: true }; // 避免阻止触摸滚动
container.addEventListener('touchmove', handleTouchMove, scrollOptions);

// 使用虚拟列表优化长列表渲染
function renderVirtualList() {
    const visibleRange = calculateVisibleRange();
    items.slice(visibleRange.start, visibleRange.end).forEach(item => {
        if (!isCached(item)) {
            preloadContent(item); // 预加载即将可见的内容
        }
    });
}

// 监控WebView中的FPS
function monitorFPS() {
    let lastTime = performance.now();
    let frameCount = 0;

    function checkFPS() {
        frameCount++;
        const now = performance.now();
        if (now - lastTime >= 1000) {
            const fps = Math.round((frameCount * 1000) / (now - lastTime));
            console.log(`当前FPS: ${fps}`);
            frameCount = 0;
            lastTime = now;
        }
        requestAnimationFrame(checkFPS);
    }
    checkFPS();
}

3.2 Android：碎片化的挑战

Android生态如同一千个各有想法的剧场经理，各具特色：

// Android中优化UI线程工作
class MainActivity : AppCompatActivity() {
    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_main)

        // 使用工作线程处理繁重任务
        val workManager = WorkManager.getInstance(this)
        val dataRequest = OneTimeWorkRequestBuilder<DataLoadWorker>()
            .setConstraints(Constraints.Builder()
                .setRequiredNetworkType(NetworkType.CONNECTED)
                .build())
            .build()

        workManager.enqueue(dataRequest)
    }
}

// 使用Jetpack Compose优化渲染
@Composable
fun OptimizedList(items: List<Item>) {
    LazyColumn {
        items(items) { item ->
            Key(item.id) {
                AsyncImage(
                    model = item.imageUrl,
                    contentDescription = null,
                    modifier = Modifier.fillMaxWidth(),
                    // 使用过渡动画避免跳跃感
                    transition = TransitionDefinition().apply {
                        fadeIn()
                    }
                )
            }
        }
    }
}

// 监控Android性能
class PerformanceMonitor {
    fun monitorFrameRate() {
        val choreographer = Choreographer.getInstance()
        val frameListener = object : Choreographer.FrameCallback {
            var lastFrameTime = 0L
            override fun doFrame(frameTimeNanos: Long) {
                if (lastFrameTime != 0L) {
                    val frameTimeMs = (frameTimeNanos - lastFrameTime) / 1_000_000
                    if (frameTimeMs > 16) { // 超过16ms/帧
                        Log.w("Performance", "帧时间过长: $frameTimeMs ms")
                    }
                }
                lastFrameTime = frameTimeNanos
                choreographer.postFrameCallback(this)
            }
        }
        choreographer.postFrameCallback(frameListener)
    }
}

3.3 iOS：封闭但高效的剧场

iOS生态系统如同一个管理严格的豪华剧院，规则明确但效率卓越

// iOS中优化UITableView/UICollectionView
class OptimizedTableViewController: UITableViewController {
    var data: [DataItem] = []

    override func viewDidLoad() {
        super.viewDidLoad()

        // 预估算Cell高度避免布局计算
        tableView.estimatedRowHeight = 0
        tableView.estimatedSectionHeaderHeight = 0
        tableView.estimatedSectionFooterHeight = 0

        // 使用异步渲染
        tableView.layer.drawsAsynchronously = true
    }

    override func tableView(_ tableView: UITableView, cellForRowAt indexPath: IndexPath) -> UITableViewCell {
        let cell = tableView.dequeueReusableCell(withIdentifier: "Cell", for: indexPath) as! CustomCell
        let item = data[indexPath.row]

        // 异步加载图片
        cell.loadImageAsync(from: item.imageURL)

        return cell
    }
}

// 使用GCD优化资源加载
class DataLoader {
    static let shared = DataLoader()
    private let imageCache = NSCache<NSString, UIImage>()
    private let ioQueue = DispatchQueue(label: "com.app.imageIO", qos: .utility)

    func loadImageAsync(url: URL, completion: @escaping (UIImage?) -> Void) {
        // 检查内存缓存
        if let cachedImage = imageCache.object(forKey: url.absoluteString as NSString) {
            completion(cachedImage)
            return
        }

        ioQueue.async {
            // 后台线程处理IO
            guard let data = try? Data(contentsOf: url),
                  let image = UIImage(data: data) else {
                DispatchQueue.main.async { completion(nil) }
                return
            }

            // 缓存到内存
            self.imageCache.setObject(image, forKey: url.absoluteString as NSString)

            DispatchQueue.main.async {
                completion(image)
            }
        }
    }
}

// 监控iOS性能
class PerformanceMonitor {
    private var displayLink: CADisplayLink?
    private var lastTimestamp: CFTimeInterval = 0
    private var frameCount: Int = 0

    func startMonitoring() {
        displayLink = CADisplayLink(target: self, selector: #selector(step))
        displayLink?.add(to: .main, forMode: .common)
    }

    @objc private func step(displayLink: CADisplayLink) {
        if lastTimestamp == 0 {
            lastTimestamp = displayLink.timestamp
            return
        }

        frameCount += 1
        let elapsed = displayLink.timestamp - lastTimestamp

        if elapsed >= 1.0 {
            let fps = Double(frameCount) / elapsed
            print("当前FPS: \(fps)")
            frameCount = 0
            lastTimestamp = displayLink.timestamp
        }
    }
}

四、优化策略：流畅体验的编程艺术

4.1 渲染层优化：合成与提升

现代浏览器通过渲染层合成优化性能，理解这一过程至关重要：

// 触发GPU加速的CSS属性
.gpu-accelerated {
    transform: translateZ(0); /* 传统加速技巧 */
    will-change: transform; /* 现代标准方法 */
    /* 注意：will-change应谨慎使用，有内存开销 */
}

// 避免过度层爆炸
.optimized-layer {
    /* 只对需要动画或合成的元素提升 */
    isolation: isolate; /* 创建新的堆叠上下文 */
}

// 使用Containment优化
.contained-element {
    content-visibility: auto; /* 跳过屏幕外渲染 */
    contain: paint layout style; /* 限制渲染影响范围 */
}

4.2 资源加载优化：饥饿与饱腹的平衡

<!-- 资源加载优先级控制 -->
<link rel="preload" href="critical.css" as="style" onload="this.onload=null;this.rel='stylesheet'">
<noscript><link rel="stylesheet" href="critical.css"></noscript>

<script async src="non-critical.js"></script>
<script defer src="analytics.js"></script>

<!-- 响应式图片优化 -->
<picture>
    <source srcset="image.webp" type="image/webp">
    <source srcset="image.avif" type="image/avif">
    <img src="image.jpg" loading="lazy" alt="优化后的图片">
</picture>

4.3 列表与长内容优化

长列表渲染是性能的常见瓶颈，虚拟化是解决方案

// 虚拟列表实现原理
class VirtualList {
    constructor(container, items, itemHeight) {
        this.container = container;
        this.items = items;
        this.itemHeight = itemHeight;
        this.visibleItems = [];
        this.scrollTop = 0;

        this.setContainerHeight();
        this.bindEvents();
        this.renderVisibleItems();
    }

    setContainerHeight() {
        this.container.style.height = `${this.items.length * this.itemHeight}px`;
    }

    bindEvents() {
        this.container.addEventListener('scroll', () => {
            this.scrollTop = this.container.scrollTop;
            this.renderVisibleItems();
        });
    }

    renderVisibleItems() {
        const startIdx = Math.floor(this.scrollTop / this.itemHeight);
        const endIdx = Math.min(
            startIdx + Math.ceil(this.container.clientHeight / this.itemHeight) + 5, // 缓冲5个项目
            this.items.length
        );

        // 回收不可见项目，复用DOM节点
        this.recycleItems(startIdx, endIdx);

        // 更新可见项目内容和位置
        for (let i = startIdx; i < endIdx; i++) {
            let item = this.getOrCreateItem(i);
            item.style.position = 'absolute';
            item.style.top = `${i * this.itemHeight}px`;
            item.textContent = this.items[i]; // 实际中更复杂的内容
        }
    }

    recycleItems(startIdx, endIdx) {
        // 回收屏幕外项目的逻辑
    }

    getOrCreateItem(index) {
        // 获取或创建项目DOM节点的逻辑
    }
}

鸿蒙开发中

应用开发过程中，会通过在APP中嵌入webView以提高开发效率，可能面临ArkWeb加载和丢帧等问题。DevEco Profiler提供ArkWeb分析模板，可以结合ArkWeb执行流程的关键trace点来定位问题发生的阶段。如果问题发生在渲染阶段，可以结合H:RosenWeb数据，线程运行状态以及帧渲染流程打点数据，进一步分析丢帧问题

ArkWeb加载问题分析

1. 创建ArkWeb模板，完成一次录制，录制期间触发Web相关场景。



2. 定界web问题发生的阶段，分析Web加载问题。

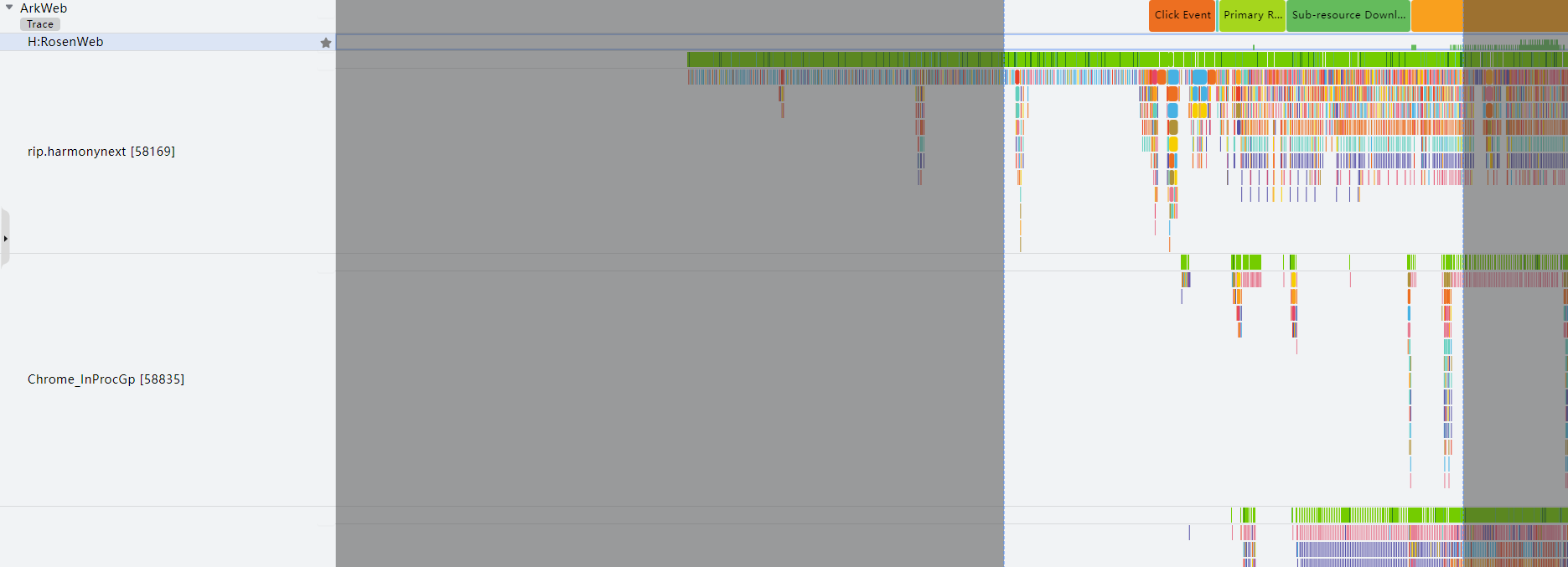

   根据web页面加载过程中的关键trace点，划分了五个阶段，分别是：点击事件（Click Event）， 组件初始化（Component Initialization），主资源下载（Primary Resource Download），子资源下载（Sub-Resource Download），渲染输出（Render And Output）

​编辑

1. 详情区可以跳转关键trace所在泳道，进一步分析加载问题。

   框选可以查看泳道的耗时阶段划分的关键trace点，并可以根据trace信息，关联到所在线程信息。

ArkWeb丢帧问题分析

1. ArkWeb子泳道聚合了Web相关线程的trace信息，通过分析Web渲染过程的关键函数的trace点，可以分析出每一帧的执行流程。聚合的Web线程信息如下：



   • H:RosenWeb：用于记录准备提交给Render Service进行统一渲染的数据量。
   • Compositor：合成线程，负责图层CPU指令合成，承载动态效果。
   • CompositorGpuTh：用于从GPU获取渲染结果和将合成的buffer送至图形子系统执行渲染。
   • Chrome_InProcGpu：光栅化。
   • VsyncGenerator：图形侧vsync信号，用于定时生成vsync信号，通知渲染线程或动画线程准备下一帧的渲染。
   • VSync-Webview：用于接收图形侧发送的vsync信号，并根据信号触发Webview页面的渲染或重绘。
   • VizCompositorTh：绘制信号监听线程，向图形请求Web本身的vsync信号，触发系统Web相关绘制或执行。
   • Web应用Render线程：以 :render 结尾的线程，主要用于图形渲染任务，包括html、css解析，进行分层布局绘制

​编辑一般结合RosenWeb泳道和Present Fence泳道来分析是否存在丢帧。RosenWeb上标识有待提交给渲染服务的数据量。正常情况下，每个数据量都会提交给硬件进行上屏，即Present Fence泳道上的H:Waiting for Present Fence trace点。如果某个数据量在Present Fence泳道上没有该trace点，那么很可能是存在丢帧问题

​编辑

在 ArkWeb 的子泳道中，Web应用Render线程提供了分析子资源加载各阶段具体耗时的能力。切换到 "Sub Resource" 页签，可查看详细信息。包括统一资源定位符、缓存类型、是否为本地资源替换、请求资源时间（ns）、队列时间（ns）、停滞时间（ms）、dns解析时间（ms）、连接耗时（ms）、ssl链接时间（ms）、服务器响应耗时（ms）、下载耗时（ms）、传输时间（ms）、请求方法、状态码、编码前资源大小、编码后资源大小以及HTTP版本。

​编辑点选某一行，可以查看该URL对应的缓存信息。包括缓存存在时长、最后修改时刻、过期时刻、缓存指令、资源的唯一标识符以及资源是否过期

​编辑
