verilog ---vector练习



 摘要：

• 没有声明类型的变量，默认是wire类型，即线型。

• 使用assign连续赋值，或者使用实例元件，进行硬件描述。

• Vector part select

• Vectorgates

• Gates4

 ------------------------------------------------------------------------------------------------

• Vector part select

module top_module(
　　input [31:0] in,
　　output [31:0] out );//
　　assign {out[7:0],out[15:8],out[23:16],out[31:24]}=in;

endmodule

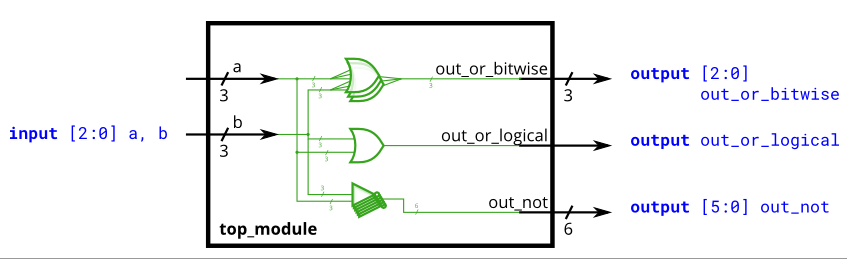

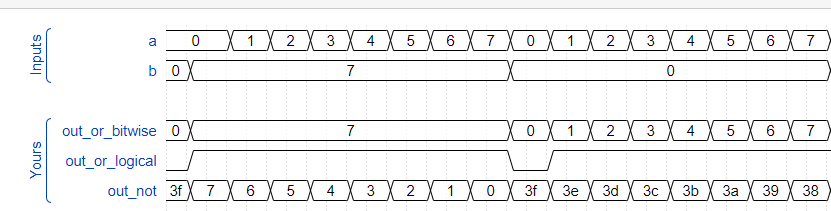

• Vectorgates

module top_module(
    input [2:0] a,
    input [2:0] b,
    output [2:0] out_or_bitwise,
    output out_or_logical,
    output [5:0] out_not
);
    assign out_or_bitwise[2:0]= {a[2]|b[2],a[1]|b[1],a[0]|b[0]};
    assign out_or_logical=a[2:0]||b[2:0];
    assign out_not[5:0]={!b[2],!b[1],!b[0],!a[2],!a[1],!a[0]};

//等号右边，各个位进行按位操作，然后用利用{}拼接成vector
//左边这些变量旁边的[]，也可以省去不写，效果是一样的

endmodule

这么写更简洁一点：

　　assign out_or_bitwise= a|b;
　　assign out_or_logical=a||b;
　　assign out_not={~b,~a};







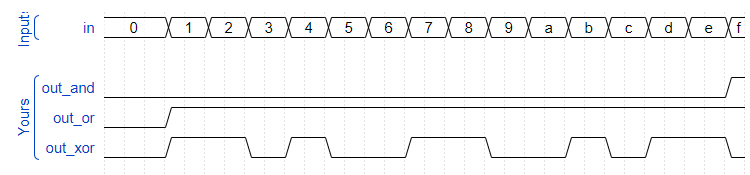

• Gates4

module top_module(
    input [3:0] in,
    output out_and,
    output out_or,
    output out_xor
);
    assign out_and=in[3]&in[2]&in[1]&in[0];  //检查4位输入是否同时置1
    assign out_or=in[3]|in[2]|in[1]|in[0];  //检查4位输入是否有一个1，即是否有任何信号
    assign out_xor=in[3]^in[2]^in[1]^in[0];  //这个的实际含义不太清楚
endmodule

-----进度有点慢，明天多弄点------20210728--------



module top_module (
    input [4:0] a, b, c, d, e, f,
    output [7:0] w, x, y, z );//\
    assign w = {a,b[4:2]};
    assign x = {b[1:0],c,d[4]};
    assign y = {d[3:0],e[4:1]};
    assign z = {e[0],f,2'b11};  //注意，这里常量是上逗号'，而不是键盘左上角的这个`
    // assign { ... } = { ... };

endmodule



module top_module (
    input [7:0] in,
    output [31:0] out );//

    // assign out = { replicate-sign-bit , the-input };
    assign out={{24{in[7]}},in};   //注意里面24个复制之后，要再用{}把这24个拼接起来。

endmodule

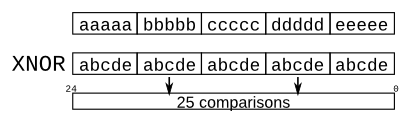

module top_module (
    input a, b, c, d, e,
    output [24:0] out );//

    assign out = ~{{5{a}},{5{b}},{5{c}},{5{d}},{5{e}}} ^ {{5{a,b,c,d,e}}};

    // The output is XNOR of two vectors created by
    // concatenating and replicating the five inputs.
    // assign out = ~{ ... } ^ { ... };

endmodule



《

https://hdlbits.01xz.net/wiki/Vector2

》
