CSAPP 存储器层次结构

目录

存储器层次结构

存储器系统是一个具有不同容量，成本和访问时间的存储设备的层次系统
整体效果是一个大的储存器池，但却以接近最便宜存储设备的成本，做到了接近顶层存储设备的读写效率

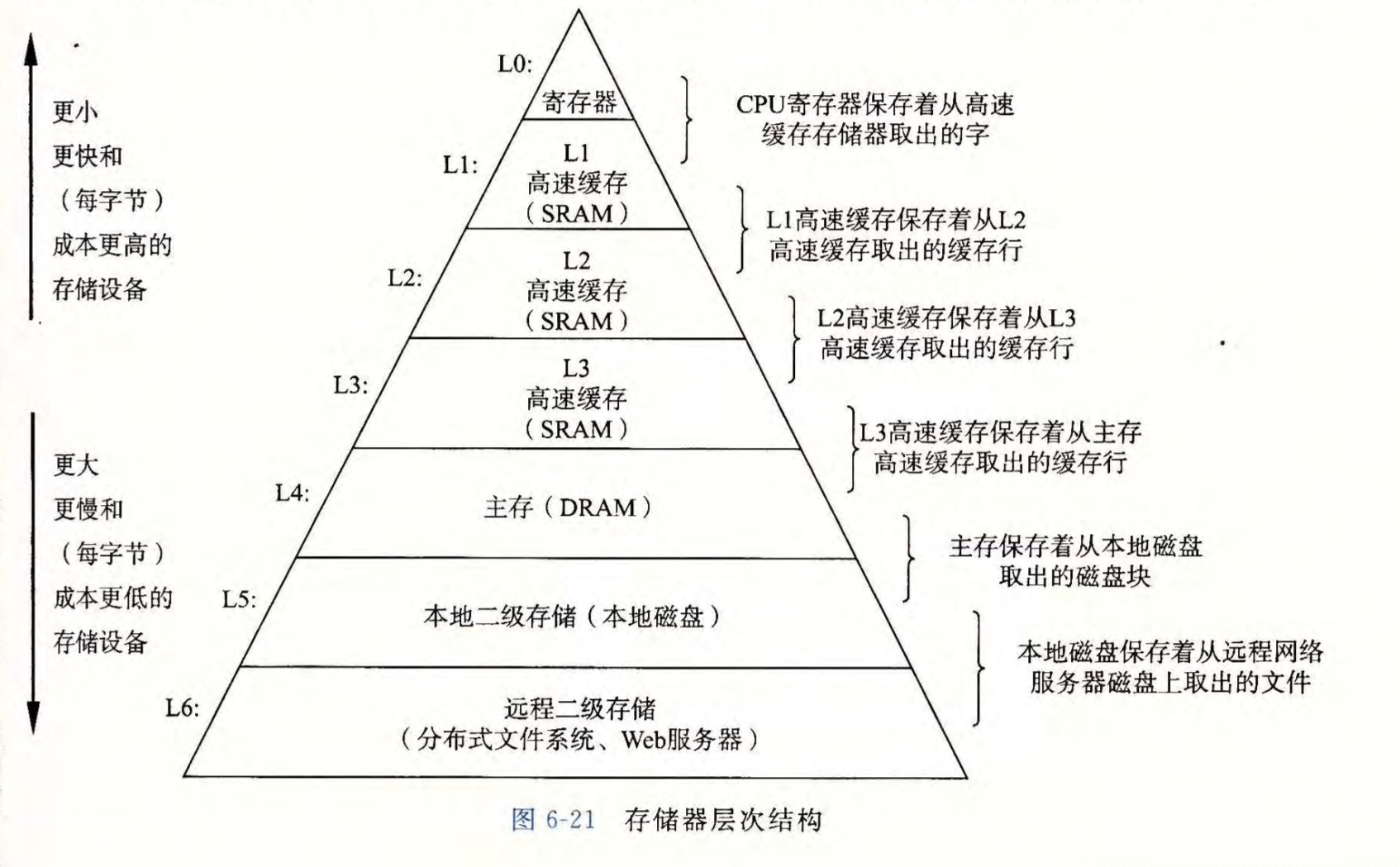

存储器层次由快到慢分别为寄存器，高速缓存存储器，主存储器，本地二级存储器，远程二级存储器

存储技术

RAM

随机访问存储器(Random Access Memory)可分为DRAM(Dynamic)和SRAM(Static)两类
SRAM 使用六晶体管电路实现，具有双稳态性，只要有电就会保持它的值，在干扰结束时，也会回到稳定状态
DRAM 对干扰十分敏感，易漏电，必须周期性重写或者使用纠错码避免漏电的影响

DRAM的读写

每个DRAM单元存储一位信息，\(w\)个DRAM单元组成一个超单元，再由\(d\)个超单元组成一个DRAM芯片
\(d\)个超单元构成一个\(r \times c\)的二维阵列，每个超单元有由行列构成的二元组地址\((i, j)\)
DRAM芯片通过引脚\(pin\)与外部传递信息，具体来说，DRAM芯片存在一个地址引脚和一个数据引脚，通过两次在地址引脚传入确定要读写的超单元地址，通过数据引脚传递具体数据。将超单元设计为二维，减少了需要的地址引脚个数，代价是地址需要分两次传入，降低了效率

内存模块

内存模块中封装了多个DRAM芯片，我们以8个8M的DRAM芯片，每个超单元存储1个字节为例
当需要访问一个地址为A的字的时候，内存控制器将A翻译成超单元地址\((i,j)\)并发送到内存模块中，内存模块再将\((i,j)\)广播到每一个DRAM芯片，8个芯片都取出它地址为\((i,j)\)的超单元中存储的字节，再将这八个字节合并起来，传送到内存控制器中
将一个字存储在不同的DRAM芯片内的好处：通过提高并行性提高了访问效率，同时减少整个字丢失的可能，提高了可靠性

ROM

只读存储器(Read Only Memory) 部分的ROM读写都支持，但是所有的ROM都是非易失性的

PROM (Programmable ROM) 可编程ROM只能使用高电流编程一次
EPROM(Erasable PROM) 可擦写可编程ROM 与 EEPROM(Electrically EPROM) 电子可擦除ROM都能使用特殊手段擦除数据重新编程，但次数有限
flash memory 闪存基于EEPROM，如固态硬盘

ROM中的程序被称为固件(firmware)，在通电下运行，如PC的BIOS

主存的访问

数据流通过总线(bus)在处理器和主存之间传送，读事务中数据从主存传送到处理器，写事务中数据从处理器传送到主存
处理器通过系统总线与I/O桥接器连接，主存通过内存总线与I/O桥接器连接，I/O桥接器通过将系统总线和内存总线传入的信号进行翻译
同时，I/O桥接器还连接了I/O总线，我们会在下文提到
以读事务为例

磁盘的存储

磁盘的构造

每个磁盘包含了一个或多个盘片，每个盘片有着两个盘面，盘片绕着中心的主轴，以固定的角速度旋转
每个盘片包含了多个被称为磁道的同心圆，每个磁道上都有着多个用来存储信息的扇区，每个扇区存储的信息量大小相同，扇区间由用来标记格式化位的间隙分开
我们用柱面称呼到主轴间距相等的磁道构成的集合

磁盘的存储

磁盘存储的信息量取决于其面密度，即磁道数与磁道能存储的位数的乘积

为了简化控制，磁道的扇区数需要尽量保持相等
在技术不发达，面密度比较低的时期，每个磁道的扇区数完全相同，这导致外围的扇区间隙相比内围大了很多，造成了不必要的浪费
现代磁盘使用多区记录的技术，在每个记录区中保存了一段连续的柱面，每个记录区中的磁道扇区数相同，记录区间的扇区数不同。通过多区记录，达到了存储空间和控制难度的平衡

为什么标注1TB大小的硬盘电脑显示只有931GB？
这是制造商使用的十进制（\(1TB = 1000^4\)字节）与操作系统使用的二进制（\(1TiB = 1024^4字节 ≈ 931GiB\)）之间的差异。

磁盘的读写

磁盘中的读/写头连接到外围的传动臂上，通过绕着传动臂转动，进行寻道以定位到某个给定的磁道上，当磁道上的某个扇区旋转到读写头正下方时，就可以对其进行读写操作

对一个扇区的访问时间，取决于一下三个部分：
1.寻道时间：传动臂将读写头移动到指定磁道的时间，这个值取决于读写头之前的位置和传动臂移动的速度
2.旋转时间：等待需要操作的扇区旋转到读写头的正下方，这取决于盘片旋转的角速度和此时目标扇区的位置
3.传送时间：这个扇区从头到尾经过读写头需要的时间，这取决于盘片旋转的角速度

计算的一个示例

可见读写的时间主要取决于寻道时间和旋转时间

磁盘经过封装得到硬盘驱动器，简称硬盘，“硬盘”一词不加修饰时，通常指基于磁盘技术的机械硬盘（Hard Disk Drive, HDD），但需注意与固态硬盘（SSD）区分

逻辑磁盘块

在逻辑上，我们可以将扇区看成一个大小为\(B\)的单元结构，使用一个逻辑块号进行寻址，磁盘控制器从操作系统接收这个逻辑块号，将其翻译成一个(盘面，磁道，扇区)的三元组，再对其进行寻址并进行操作

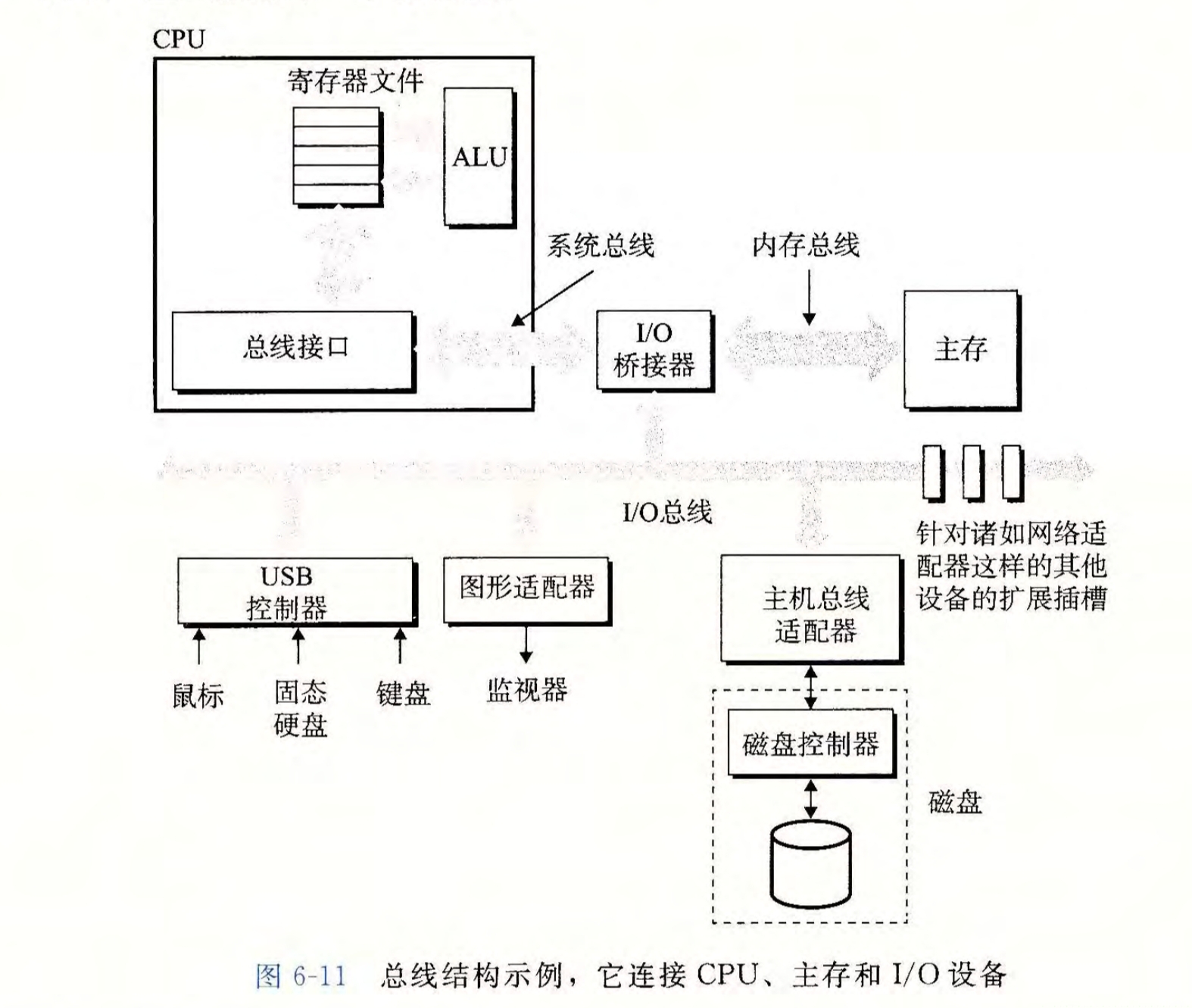

IO设备的连接

现代计算机系统使用PCIe（Peripheral Component Interconnect Express）总线作为主要的I/O总线标准，它取代了早期的PCI总线，将包括键鼠，图形卡，磁盘等在内的I/O设备连接到CPU和主存
有几种不同的IO设备使用I/O总线连接
1.外围I/O设备如键鼠，固态硬盘，打印机等通过通用串行主线(Universal Serial Bus,USB)连接到USB控制器
2.图形卡(由GPU显卡，散热器，PCB板等组成)
3.机械磁盘通过SCSI(更快更贵)或者SATA接口连接到主机主线适配器，从而连接到I/O总线
4.其他设备如网络适配器等通过主板上的拓展槽连接到I/O总线中

CPU与IO设备的交互

CPU通过特定的地址与I/O设备通信。这些地址可能属于独立的I/O端口地址空间，也可能被映射到物理内存地址空间中（称为内存映射I/O）

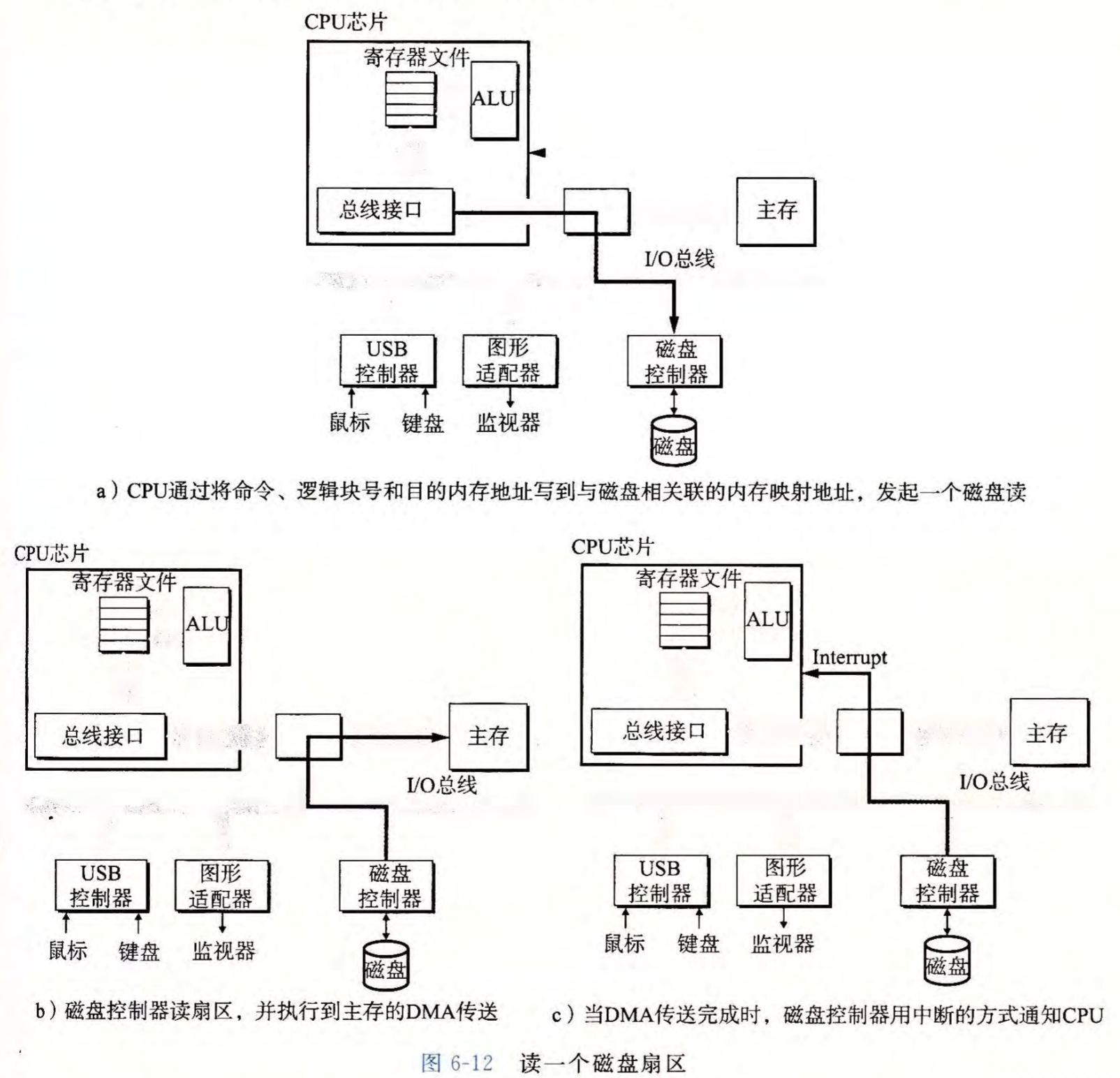

以磁盘读为例，CPU向磁盘对应的I/O端口发出三条指令，分别是指令字，逻辑块号，存放在主存中的地址
磁盘控制器接收这些信号翻译得到扇区地址，读扇区后无需CPU干涉直接将数据传输到主存，这称为直接内存访问(Direct Memory Access DMA)
磁盘读取的时间远远大于处理器执行其它指令的时间，通过直接内存访问，避免了CPU的等待
DMA传送完成后，磁盘控制器向CPU发送一个中断信号，使得CPU暂停并记录I/O操作已经完成，然后CPU继续原先的指令

固态硬盘

固态硬盘(Solid State Disk, SSD)封装在I/O总线的插槽上(计算机内部)，采用闪存技术，一个SSD封装由一个或多个闪存芯片和一个闪存翻译器构成，其中
闪存芯片功能上类似于机械磁盘的机械驱动器，而闪存翻译器则类似于磁盘控制器

一个闪存由B个块构成，每个块内又有P个页，只有当一个页所在的块被擦除(所有位都被设置为1)才能对该页进行写，这导致SSD写的效率低于读。同时由于闪存基于EEPROM，所以写入次数有限，现代SSD采用了复杂的逻辑，减小了擦写块的时间代价，以及尝试让块的擦写尽量均匀，增加了SSD的寿命

SSD价格上比机械硬盘稍贵，并且写入次数有限，但是SSD读写速度远高于机械硬盘，并且随着SSD越来越受欢迎，其与机械硬盘价格差距也越来越小

局部性

数据的局部性

对内存的访问代价远大于流水线停顿的代价，所以局部性相较于流水线冒险，是影响程序性能的主要因素

良好的时间局部性：一个内存位置被引用后，不久之后被再次引用
良好的空间局部性：一个内存位置被引用后，不久之后其附近的位置被再次引用

例如考虑以下代码：

int sum = 0;
for (int i = 1; i <= n; i++) {
	for (int j = 1; j <= n; j++) {
		sum += a[i][j];
	}
}

sum = 0;
for (int j = 1; j <= n; j++) {
	for (int i = 1; i <= n; i++) {
		sum += a[i][j];
	}
}

第一段循环局部性明显优于第二段，因为第一段按引用步长为1访问数组，而第二段按引用步长为n访问数组

指令的局部性

指令也是存储在内存中的，按照内存顺序执行的指令有着良好的局部性，往往循环体越小，循环迭代次数越多，局部性越好

高速缓存

缓存的基本原理

缓存的概念

存储器的每一层都是下一层更大更慢存储器中数据的一个缓冲空间，该过程被称为缓存

相邻的两层都将其存储的数据以相同的大小划分为多个块，更上层的存储器维护的是更底层的存储器的一个子块，数据以块为基本单位在两层之间传输。不相邻层次块的大小不同

缓存访问概述

1.缓存命中：当需要访问第\(k+1\)层中块号为\(A\)的数据时，先在第\(k\)层中查找是否保存了该数据，如果存在直接高效访问即可，我们称之为缓存命中

2.缓存不命中：当第\(k\)层中没有该数据时，就从第\(k+1\)层读出\(A\)号块。若能采用某种放置策略，将\(A\)号块放入一个空块，则就这样放置并访问；否则采取某种替换策略，用\(A\)号块替换\(k\)中某个块并访问

3.放置策略与替换策略：为了降低采用策略的代价，这两种策略一般都比较简单。如放置策略就采取简单地将\(k+1\)层中的每个块都放入在\(k\)层映射所对应的块中(如对块编号取模得到的数对应的块)，替换策略采用随机替换，最不常使用替换，最近最少使用替换等策略

4.缓存不命中的种类：当\(k\)层为空时，缓存必然不命中，我们称之为冷缓存，在此后对该存储器的反复访问暖身以后就不会再出现；当放置策略不够优秀时，可能导致冲突不命中，如按“\(k+1\)层的块放入其块号模4在\(k+1\)层对应的块中”这一策略，我们反复尝试访问第0，4，0，4......缓存就会一直不命中；当需要访问的数据构成的工作集太大，大于缓存的块的数量时发生的缓存不命中，称为容量不命中

5.缓存的管理：管理缓存的逻辑可以是硬件，软件，或者是两者的结合

缓存的结构

现代计算机采用了L1，L2，L3三层缓存，为了方便起见，我们简化为只有L1缓存

缓存的通用结构

以在一个m位的系统中进行缓存\(k\)级读为例

对于一个高速缓存，我们将其存储的数据分为\(S=2^s\)个块，每个块内有\(E\)行，每一行有着一个1位的有效位，t位的标记位，以及\(B=2^b\)个字节，下标分别为\(0，1......，B－1\)，我们称缓存的容量为\(C = B \times E \times S\)

我们该系统地址有m位，即有\(M=2^m\)个地址，那么我们用会通过一个长\(m\)位的数\(A\)来确定访问的地址
考虑将这个\(A\)分成三个部分，分别是前\(t\)位作为标记，中间\(s\)位作为组索引，最后\(b\)位作为字节偏移值，满足\(m=t+s+b\)

通过组索引定位到缓存中的某一块，再并行地与块中的每一行进行比较，当这一行有效位为1且标记和标记位相等时，以字节偏移值为下标读出的这个字节就是需要读出的值

否则每一行都是有效位为0或和标记位不相等，这说明需要读的数不在\(k\)级缓存中，从\(k+1\)中重复该步骤，尝试读出该地址的值，在\(k\)级缓存中进行放入或者替换即可

本质上是地址到一个能唯一确定某个块的三元组的映射，但是完美利用了二进制的性质，发明这个的人真的是天才，计组真的太美了（

补充：为什么不使用更自然的高s位作为组索引，中间t位作为标记，后b位作为偏移值？
若采用高s位为组索引，那么以连续访问地址为0到\(2^{t+b}-1\)的数据为例，这些数全都被分到了第一组，没有利用了其它组的，会多次发生缓存不命中，局部性良好的代码反而因此效率降低

缓存的各种类型

1.直接映射高速缓存：取 \(E=1\)，即每组只有一行，此时因为只有一行，替换策略极度简化，直接将这一行值取出，将新的数据放入即可
2.全相联高速缓存：取\(E = \frac{C}{B}\)，即只有一组，故可以舍去组索引位，理论上可以对每一行并行判断，但是行数过多，成本昂贵，只适合规模小的高速缓存
3.组相连高速缓存：取 \(1 \le E \le \frac{C}{B}\)，即有多个组，每组有多个行，可以在组内并行地判断每一行，同时采取随机替换，最不常使用，最近最少使用等替换策略

缓存写

当需要进行写操作时，若对应地址在\(k\)级缓存中，即缓存命中，则有以下两种方法：
1.直写：将值写入\(k+1\)层中。由于访问\(k+1\)层开销比较大，该方法一般用于顶层缓存
2.回写：类似于惰性删除，每一行维护一个初始为0的修改位，写的时候在\(k\)即进行写并将修改位设置为1，直到该行要被替换的时候再对\(k+1\)级进行直写，该方法一般用于访问开销极大的底层缓存
当缓存不命中时，同样有两种方法：
1.写分配：从\(k+1\)层读写地址的原值到第\(k\)层，在第\(k\)层进行回写，同样一般用于底层
2.非写分配：递归地向下直到缓存命中，对该层进行直写，一般用于顶层

实际的缓存结构

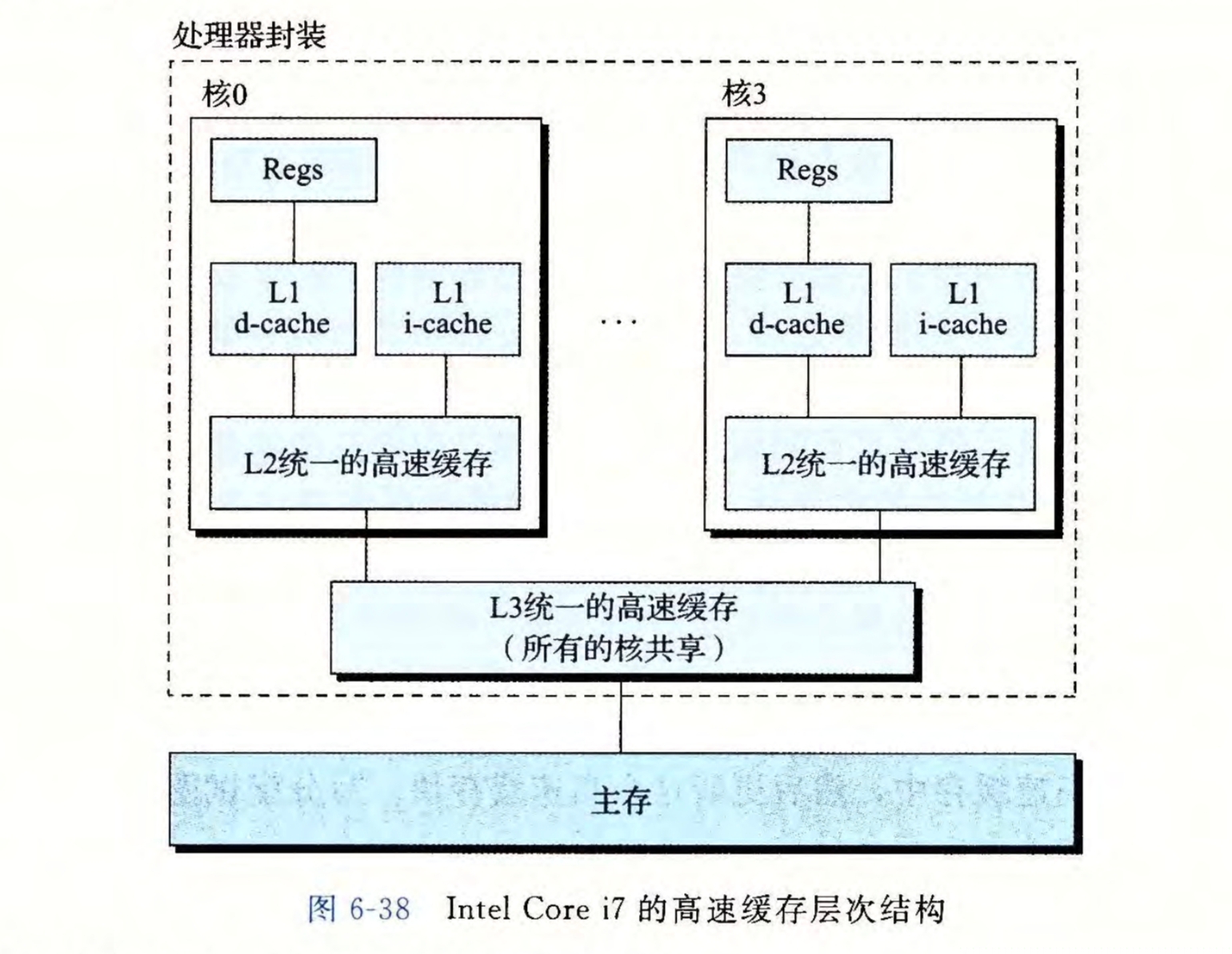

高速缓存既保存数据(d-cache)，又保存指令(i-cache)，也有数据和指令都保存的统一高速缓存，由于d-cache读写都需要，而i-cache只读，所以分开设计，采用不同的访问模式来优化这两种缓存

影响缓存效率的因素

1.高速缓存的大小：增大某一层缓存的大小，可以提高缓存命中率，但是每次缓存访问的时间会增加
2.缓存块大小的影响：在缓存容量固定的情况下，增大块的大小会导致行数减少。在空间局部性优秀的情况下会减少缓存不命中的概率，但是更大的块导致了单次拷贝消耗时间更长，缓存不命中的时候惩罚更大
3.相联度(一组内的行数)：相联度增大后，更不容易发生冲突不命中，但是增加了标记位的位数，以及需要采用更合理的逻辑选择替换行，成本也会增加

高速缓存友好的代码

引用步长的影响

假设缓存的块大小为\(B\)字节，对于一个引用步长为\(k\)的循环，每次迭代的平均缓存不命中次数为\(\min(1, \frac{wordsize \times k}{B})\)
理解为缓存中最多存放\(\frac{B}{wordsize}\)个字，所以每\(\frac{B}{wordsize \times k}\)次循环就会出现缓存不命中，即每次迭代平均不命中\(\frac{wordsize \times k}{B}\)次
由此可知，取步长\(k=1\)对于缓存来说命中率最高

重新排列循环变量

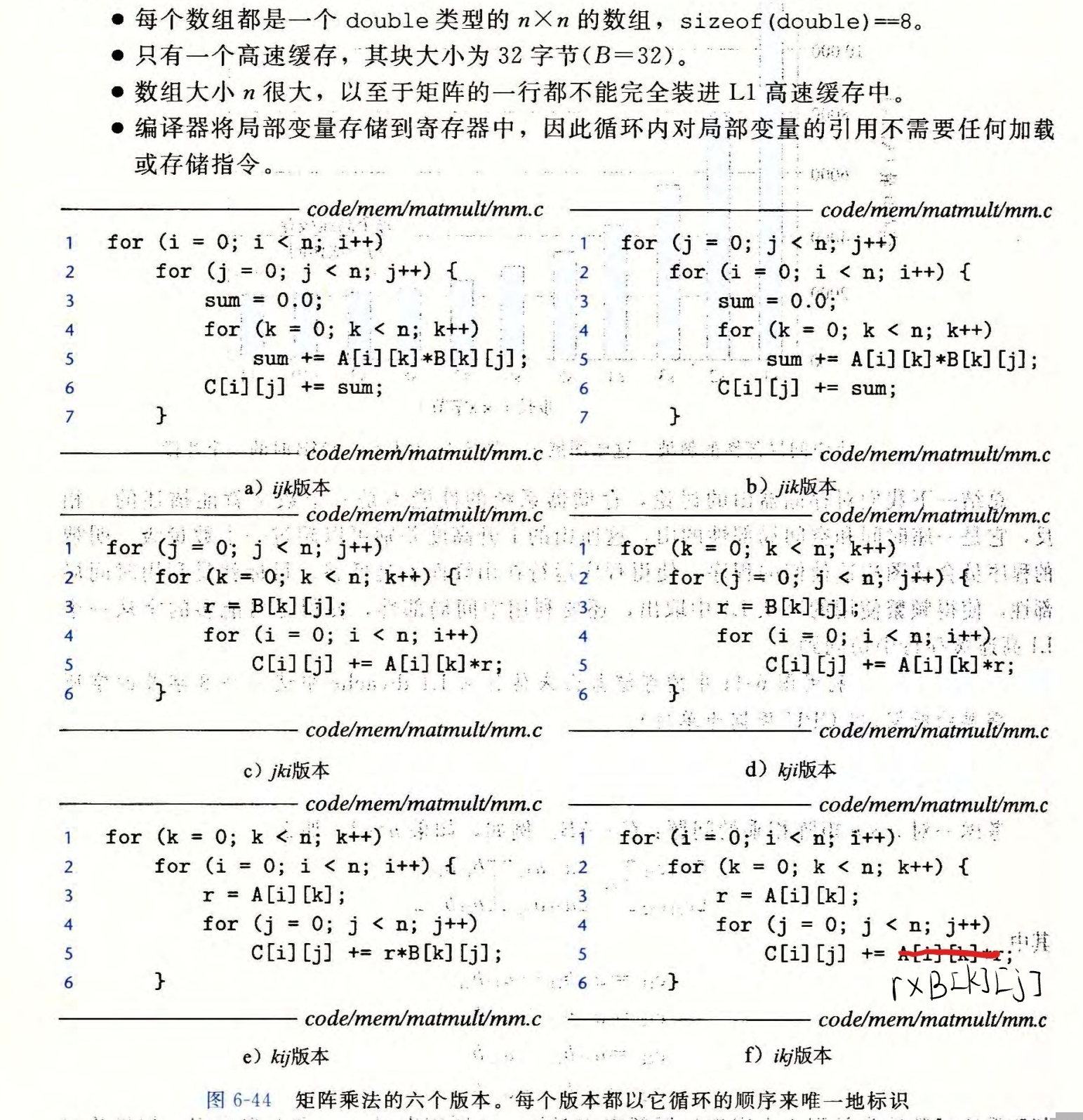

我们以矩阵乘法的六种循环顺序为例

判断程序的性能，我们往往只需要关注最内层循环体的效率，可以先定性地来看
ijk和jik对A数组采用步长为1的访问，对B数组采用步长为n的访问
jki和kji对A数组和C数组都采用了步长为n的访问
kij和ikj对B数组和C数组都采用了步长为1的访问
所以可以得出结论：kij和ikj访问缓存效率最高，ijk和jik次之，jki和kji最差

定量地来看，我们假设缓存可以存放4个double，计算得到的效率表如下，这也印证了我们的分析

使用分块技术

当工作集大于缓存大小的时候，可以通过j将工作集划分为多个块，块的大小不大于缓存的大小，能被完全放入缓存当中，高效地对这个块进行访问之后，丢掉这个块，继续载入访问下一个块
