《影子冒险》—— 美术优化篇
前言
这篇文章记录一下，我独立开发微信小游戏的过程中遇到的美术资源问题，以及对应的优化策略。如果有帮助到大家，可以来体验看看我的小游戏哦，可以扫二维码，或者在微信上搜索《影子冒险》哦。
摩尔纹

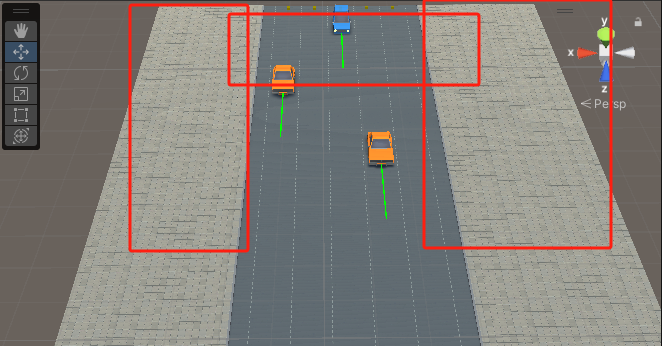

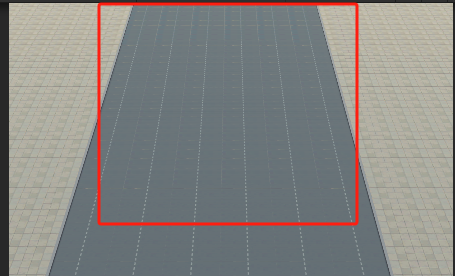

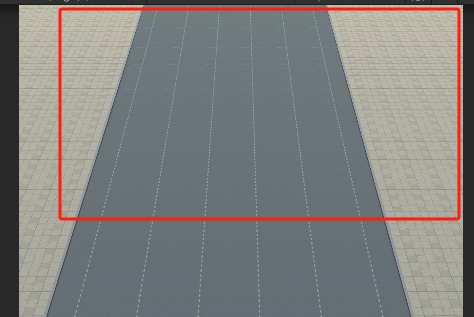

从远处观察地面，可以观察到，地面产生了非常严重的摩尔纹，原因是因为 纹理采样混叠（Aliasing）导致，当纹理的细节频率超过摄像机采样的分辨率时，会出现高频信号与采样频率的干涉，形成摩尔纹。说简单点就是，在远距离观察纹理时，由于像素密度较低，高频细节可能会丢失。
mipmap
第一个手段，是采用Mipmap（多级渐远纹理）进行优化，原理举例：当20*20的像素需要映射400*400的纹理像素时，检测到一颗像素需要映射到纹理像素为20*20，在Mipmap纹理中里寻找最接近20*20纹理像素的多级渐远纹理，并使用此多级渐远纹理进行采样。
不过缺点是，一张纹理需要多占用比原先多1/3的内存空间。

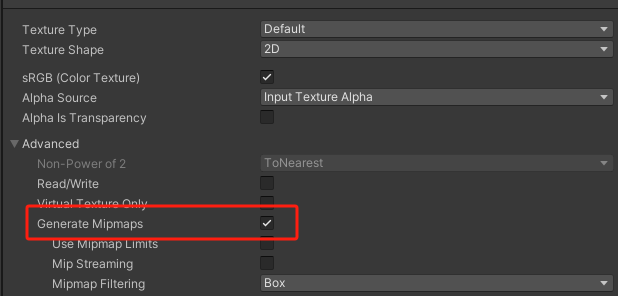

开启方法：在贴图的Inspector处，选择General mipmap即可：
开启后效果：
确实较于之前好了不少，但还是有些许锯齿感。
引用：https://blog.csdn.net/qq_42428486/article/details/118856697
引用：https://docs.unity3d.com/6000.0/Documentation/Manual/texture-mipmaps-introduction.html
aniso level
各向异性过滤（Anisotropic Filtering）的核心功能是改善非垂直视角下的纹理清晰度，当相机以倾斜角度观察表面时（尤其是地面、墙面等倾斜面），纹理会因透视投影被压缩或拉伸，导致模糊或细节丢失。各向异性过滤通过沿不同方向多次采样纹理，保留更多细节。
计算逻辑是，当表面法线与视线方向不垂直时（即倾斜视角），投影到屏幕上的纹理区域会形成一个 各向异性的椭圆或平行四边形。这个椭圆的长轴方向即为 主各向异性方向（采样沿此方向展开）。除了 主各向异性方向 ，还有 次各向异性方向 ，它是垂直于主方向的方向，用于辅助采样，确保覆盖整个变形后的纹理区域。（更多细节可以网上查一下，博主也不是很了解）
各向异性过滤会 沿主方向跨多个Mipmap层级采样：
- 高层级（低分辨率）覆盖远处模糊区域。
- 低层级（高分辨率）保留近处细节。

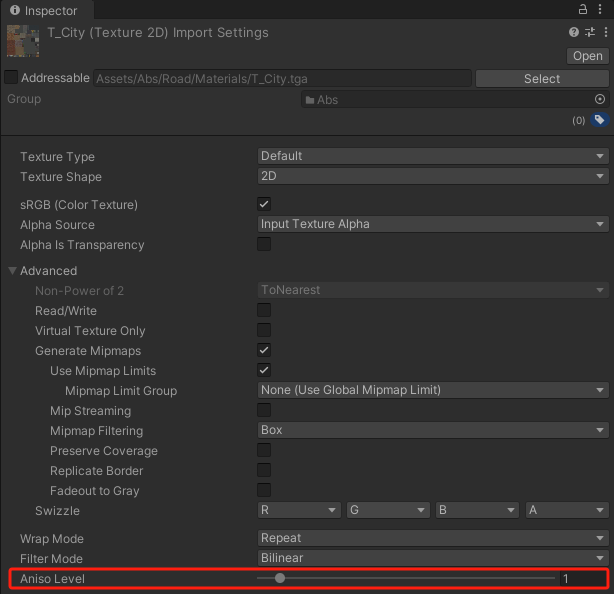

各向异性过滤等级在这里即可调整，level代表采样次数，层级越高代表覆盖更广的Mipmap层级和方向，加权混合更多采样结果，在视角动态变化时，减少Mipmap层级切换导致的视觉跳跃。
接下来进行下效果对比：
这个是level：1
这个是level：16，可以明显感受到丝滑了不少。
但要注意，level16相较于level1来说，每个像素可能需读取 16 倍纹理数据，会明显增加显存带宽占用，所以也不适合调整太高。我这里调到等级2，看起来就跟等级16差不多了。
调整模型UV坐标

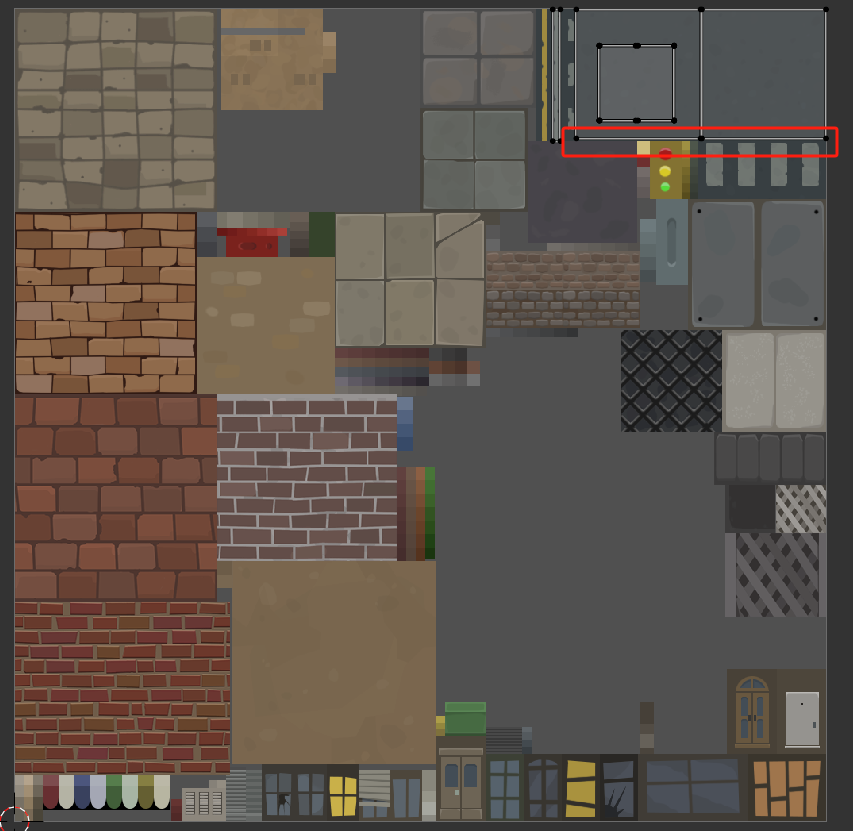

前2个方法用完后，远处的道路纹理还是会产生细微的条纹，非常影响游戏体验，而且只在接缝处有条纹，不得不让人怀疑，是不是模型的uv坐标有问题，遂打开blender进行查看，可以查看到模型的uv坐标确实有点过于贴合非道路的像素点，怀疑是这个问题导致在游戏中，远处道路的采样异常。
于是重新调整一波模型的uv坐标，让下边缘尽可能离开非道路边缘像素点。然后模型中间的线也拉粗一点，避免远处的线看不清楚

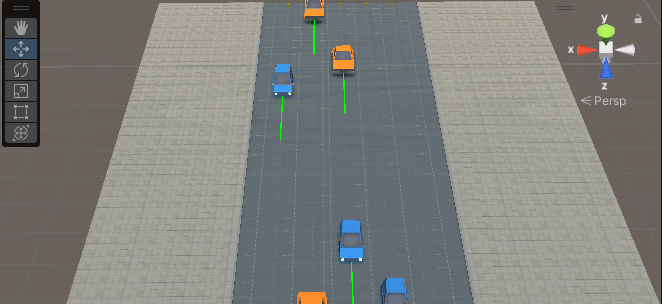

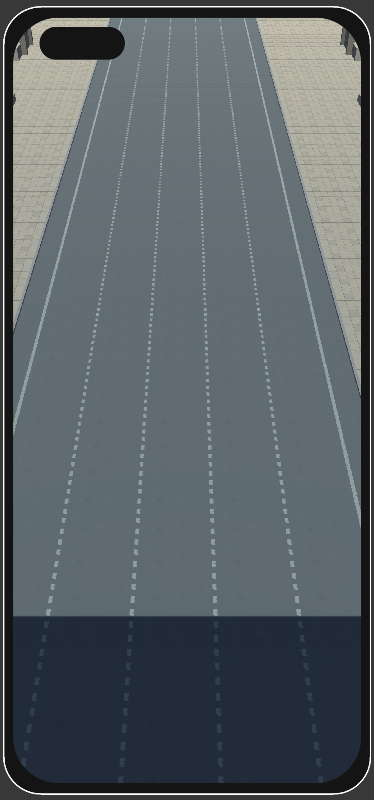

调整完后果然，中间可恶的条纹消失了，然后整体清晰度较之间也上升了很多。
幸亏之前有自学过Blender操作，不然真就被这个问题搞寄了，而且真印了之前听过的一句话，“优化半天，不如建模调整一笔”。至此，条纹问题修复完毕。
drawcall次数多

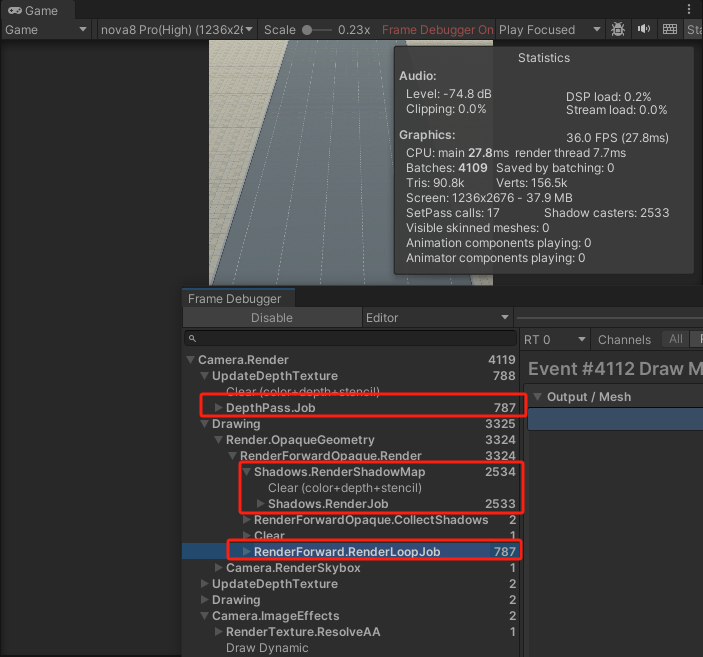

大概介绍下资源背景，因为是独立制作，使用的是unity资源商店中购买的美术资源，马路和街道是一个个cube拼接起来，使用的是相同的材质球和贴图，而且整个场景中只存在一个平行光源。实际使用起来，drawcall产生的drawcll是非常巨大，截图如下：

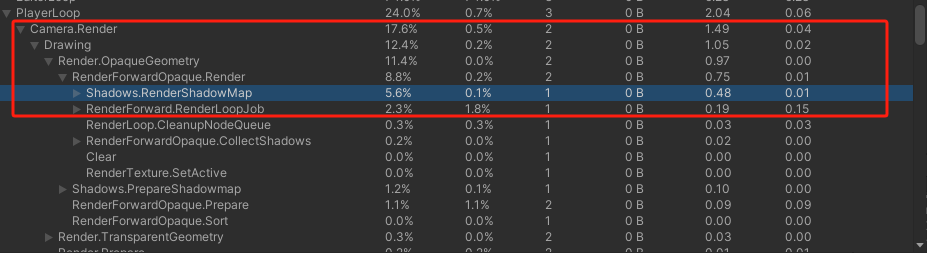

可以看到，在每帧会产生4100+的drawcall，其中为阴影计算做准备的深度图是787次，生成阴影图是2533次，最终渲染模型到屏幕上是787次。带来的性能消耗查看Profiler可以看到：

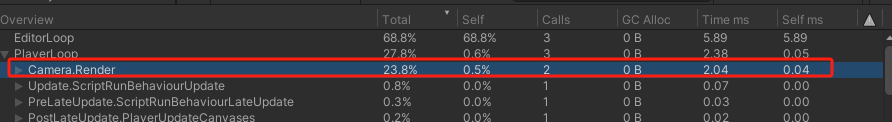

每帧都会产生0.6ms以上的性能开销。总渲染耗时，高达2ms每帧：
静态合批
考虑到马路和街道是静态的，且我们使用了相同材质的资源，第一时间便考虑到静态合批的优化策略，静态合批会将使用相同的材质的网格合并成一个大网格，可以有效减少drawcll的次数。但缺点是使用静态合批，物体就必须一直静止了，但这个缺点对于我们而已，没有什么影响。

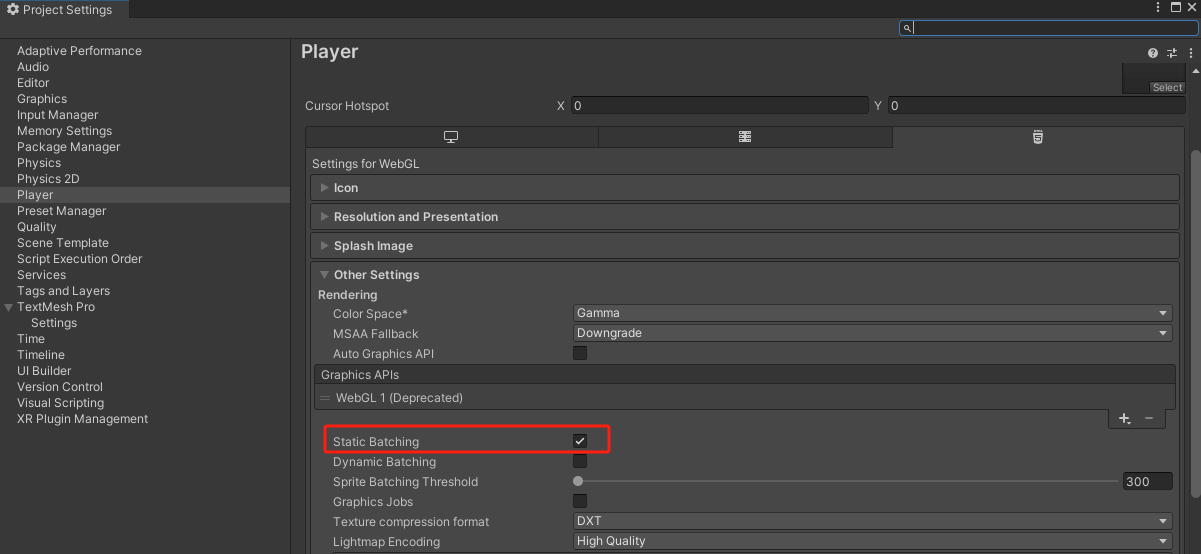

首先在Project Settings/Player/Other Settings中开启Static Batching。

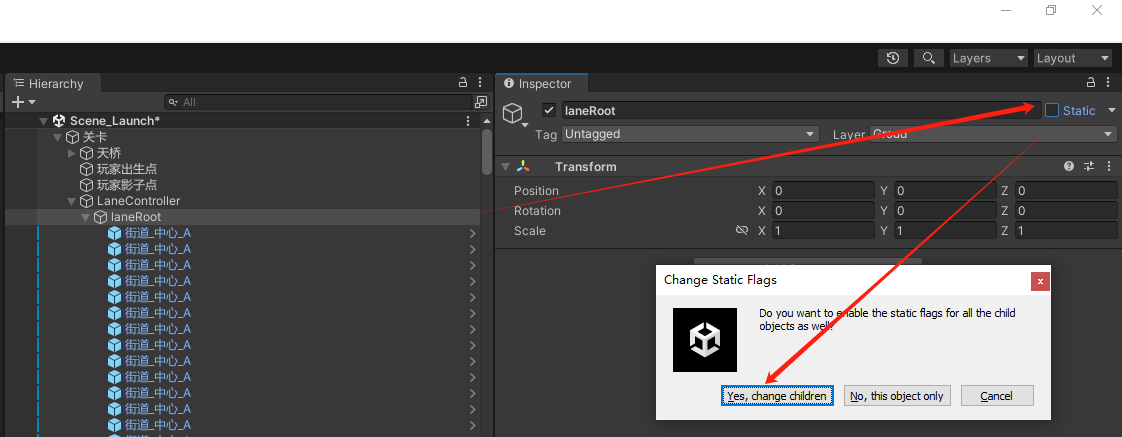

在场景中，将资源标记为static，并且选择change children。

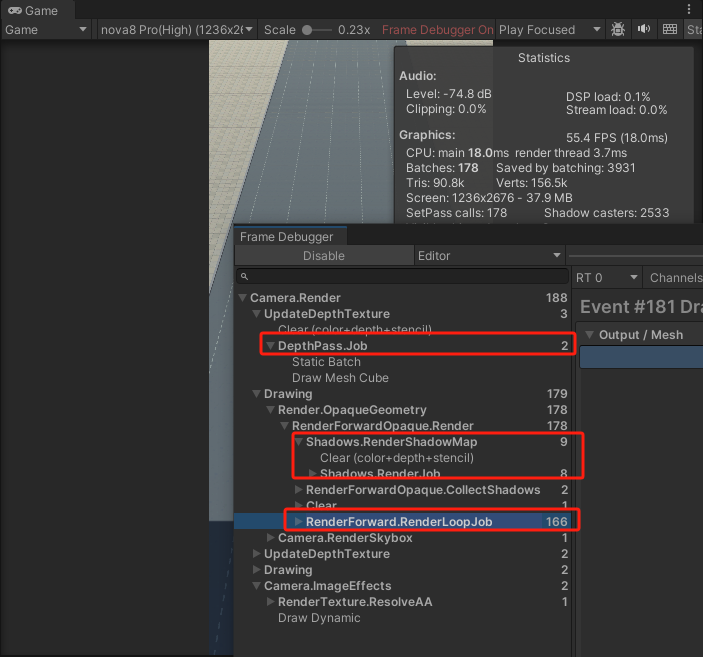

然后运行后，可以注意到drawcall此时明显大幅度降低，其中为阴影计算做准备的深度图是2次，生成阴影图是8次，最终渲染模型到屏幕上是166次：

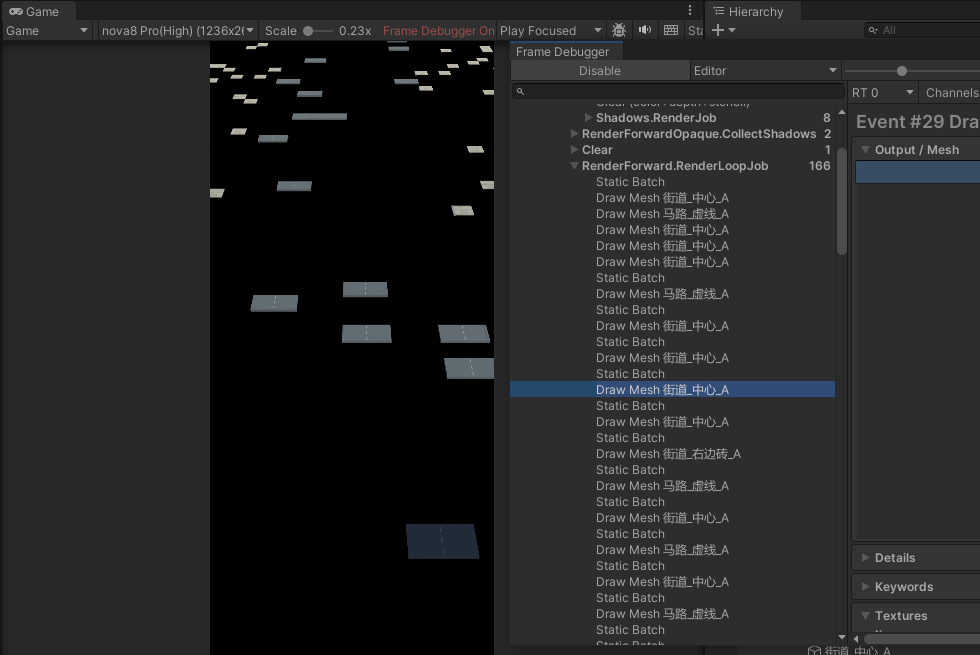

这个渲染屏幕上次数有点奇怪，按理来说合并成一个大网格，应该只有1次才对，仔细观察中间有些mesh打断了渲染，但这些mesh明明也是采用了静态合批才对，为啥不能一起渲染出来：

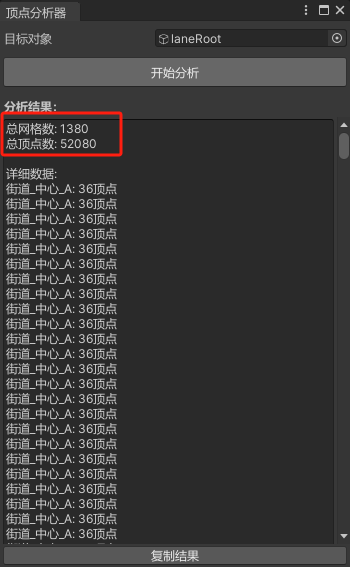

网上查阅资料有说，Unity静态合批的单个网格顶点数超过65535（16位索引限制），会被拆分为多个批次。但我写了工具查看，总顶点数不过52080，远远没有到上限。而且使用的材质都是一样的，所以有点奇怪。如果有懂行的大佬，希望可以在评论区帮忙解个疑惑，这里提前道谢了。

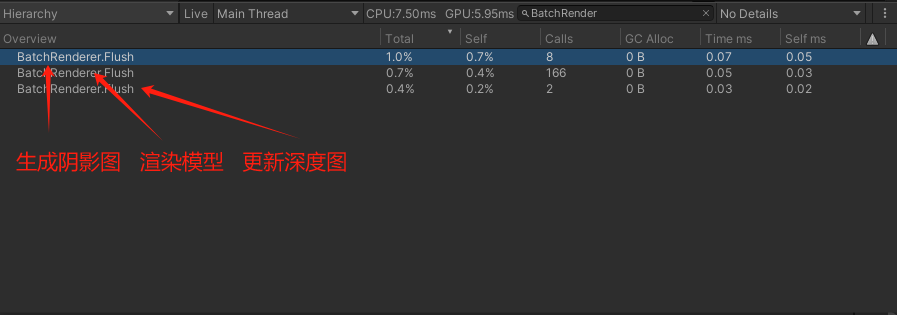

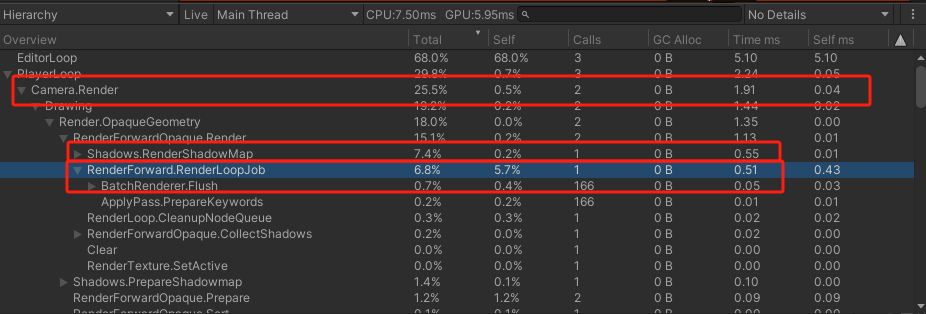

抛开这个疑问，让我们来看下开启静态合批后的性能优化有多少吧：
可以注意到，性能提升有限，主要是坑爹的静态合批没有合并干净导致的，导致模型渲染次数还是很频繁。而且，除了提升外，也要注意静态合批后生成的mesh数据，会一直额外占用内存空间，直到场景卸载后才能够被释放掉。
GPU Instance
除了静态合批，我们也可以试试利用GPU Instance进行优化，核心原理是通过单次Draw Call批量渲染多个相同网格和材质的物体，减少CPU与GPU之间的通信开销。而且相较于传统渲染（每个物体需单独提交网格、材质数据和变换矩阵到GPU，导致多次Draw Call），GPU Instancing可以将多个相同网格和材质的物体打包，通过一次Draw Call提交所有实例的共享数据（如网格、材质）和差异化数据（如位置、缩放、颜色等）。

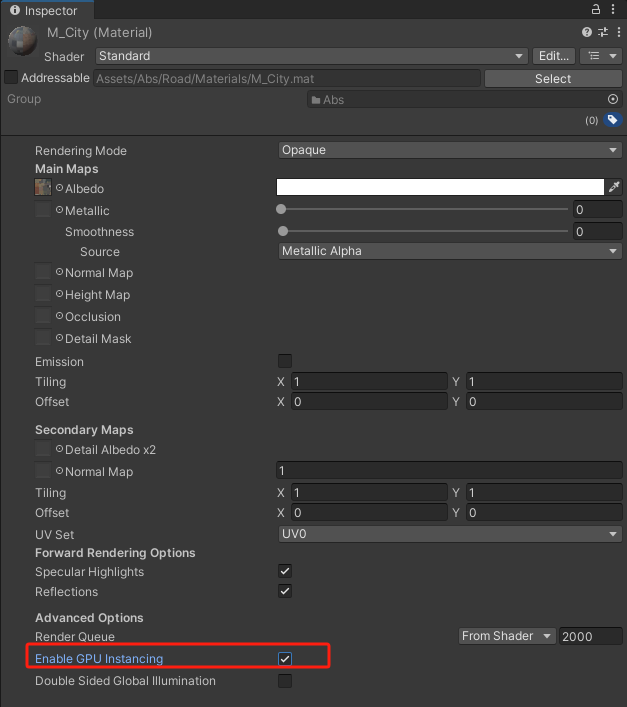

使用方法非常简单，找到对应的材质，开启GPU Instance即可。

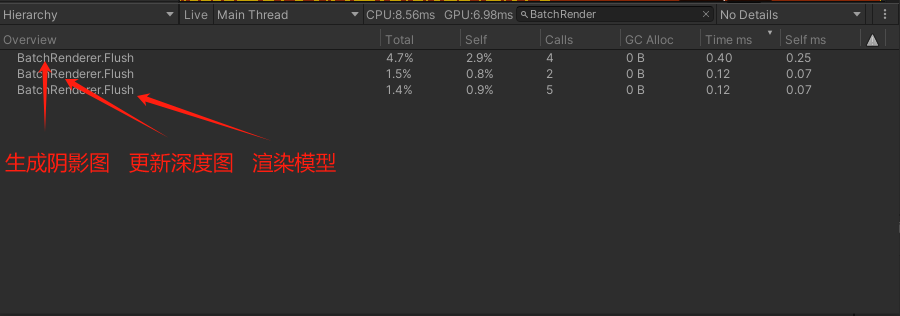

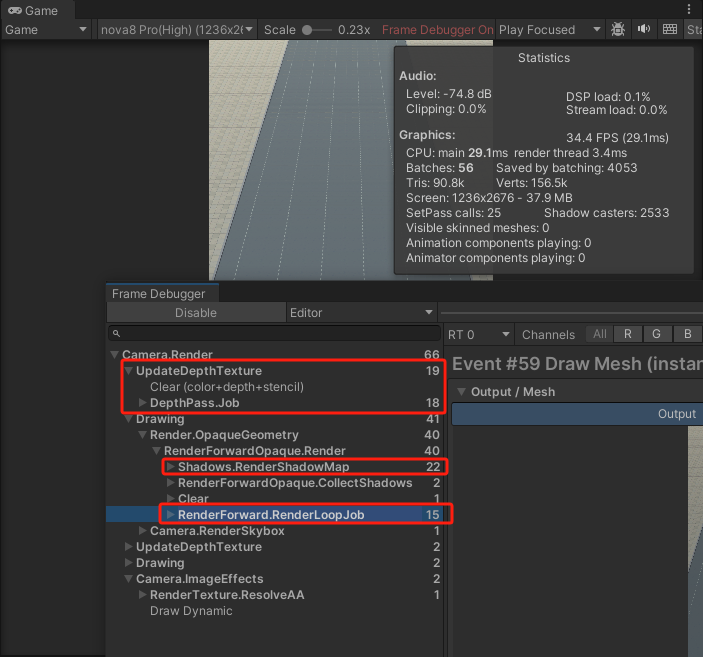

让我们看看性能优化怎么样吧，可以发现drawcall此时降低幅度更加惊人，其中为阴影计算做准备的深度图是18次，生成阴影图是22次，最终渲染模型到屏幕上只有15次：
再让我们看看性能如何吧：
开启GPU Instance后，可以带来25%的性能提升，也是十分不错了。
手动提前合并网格

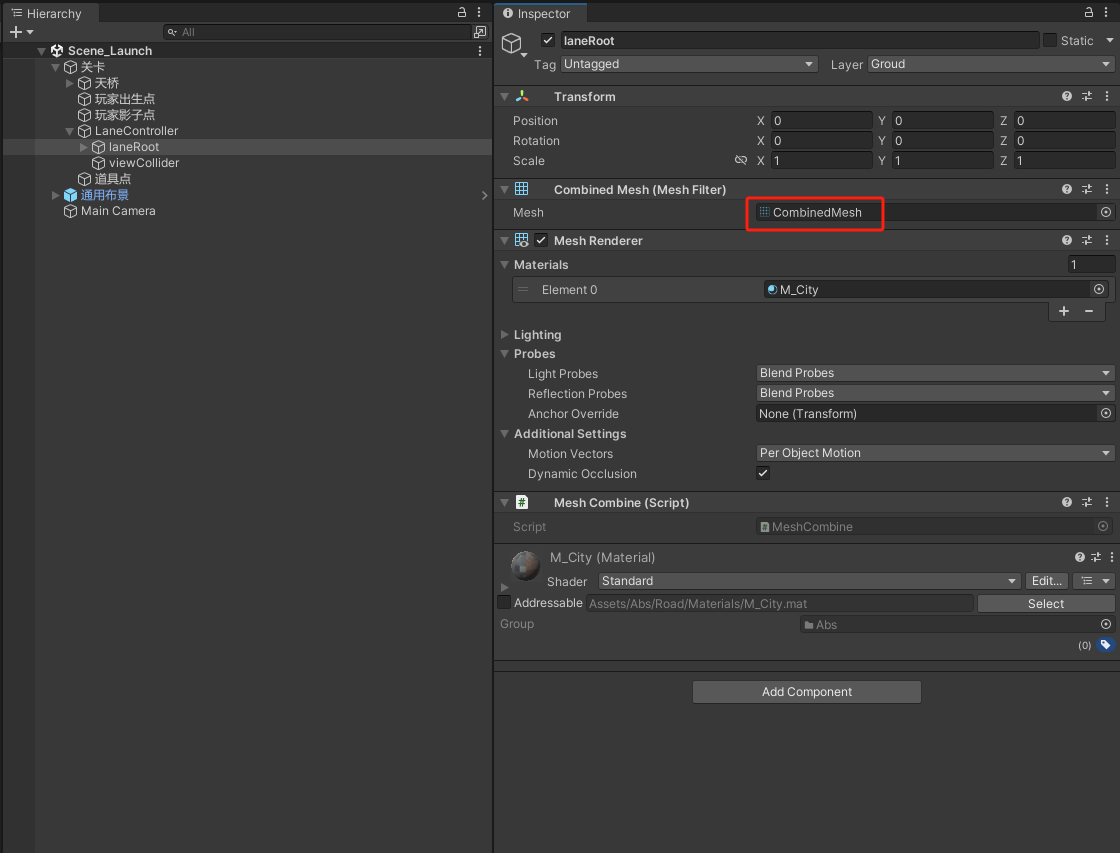

既然静态合批有问题，那我们试一下手动提前合并网格，通过自定义组件MeshCombine（代码后面放出），我们将马路和街道都合并成了同一个的网格，此时再运行游戏：

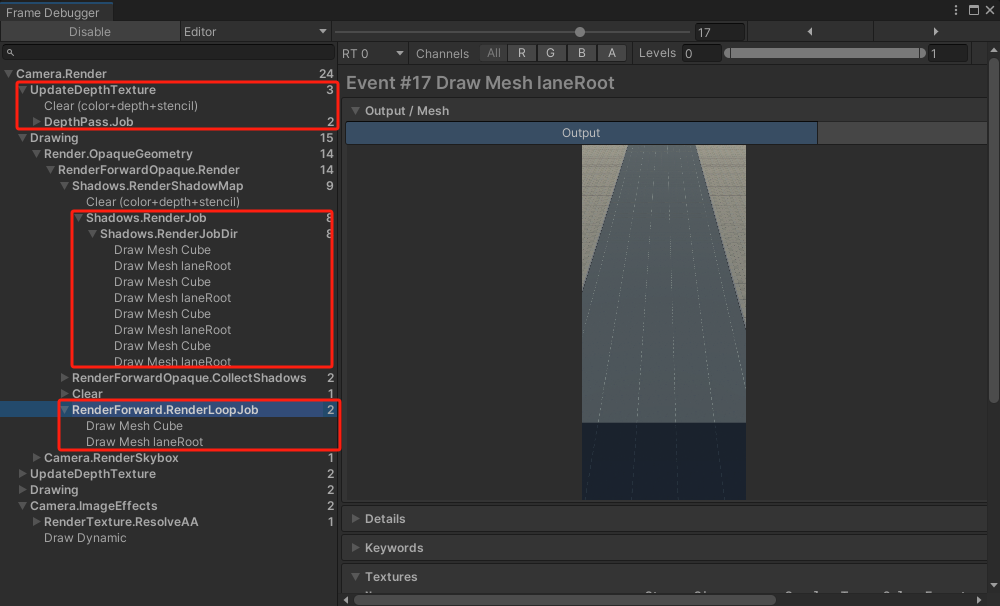

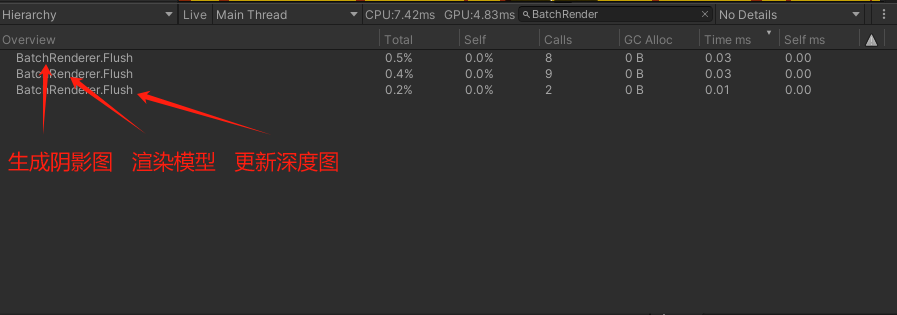

我们可以注意到，这个性能提升更多了,drawcall次数大幅度减少，达到我心目中静态合批应该有的效果:

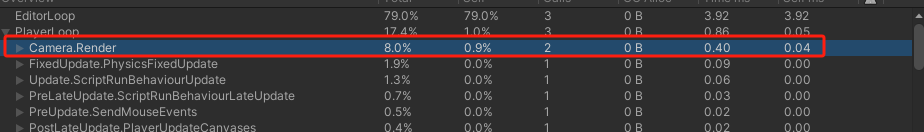

CPU性能更是优异决绝，每帧平均仅仅耗时0.4ms，带来了80%多的性能提升。
总结
至此，drawcall优化结束，做个总结。
drawcall次数由4100+降低到15。
耗时由原来平均每帧2ms降低至0.4ms，性能提升80%。
放一下手动合并网格的代码，有兴趣的可以参考使用：
using UnityEngine;
namespace XiaYun.Core
{
[RequireComponent(typeof(MeshFilter))]
[RequireComponent(typeof(MeshRenderer))]
public class MeshCombine : MonoBehaviour
{
#if UNITY_EDITOR
[ContextMenu("Combine Mesh")]
private void CombineMeshes()
{
MeshFilter[] meshFilters = GetComponentsInChildren<MeshFilter>();
CombineInstance[] combiners = new CombineInstance[meshFilters.Length - 1]; // 排除父物体自身
Matrix4x4 parentMatrix = transform.worldToLocalMatrix;
int index = 0;
for (int i = 0; i < meshFilters.Length; i++)
{
// 跳过父物体自身的MeshFilter
if (meshFilters[i].transform == transform)
{
meshFilters[i].GetComponent<MeshRenderer>().enabled = true;
continue;
}
// 配置合并参数
combiners[index].mesh = meshFilters[i].sharedMesh;
// 转换矩阵：子物体本地坐标系 → 父物体本地坐标系
combiners[index].transform = parentMatrix * meshFilters[i].transform.localToWorldMatrix;
// 禁用子物体渲染器
if (meshFilters[i].GetComponent<MeshRenderer>())
{
meshFilters[i].GetComponent<MeshRenderer>().enabled = false;
}
index++;
}
// 创建合并后的网格
Mesh combinedMesh = new Mesh();
combinedMesh.name = "CombinedMesh";
combinedMesh.CombineMeshes(combiners);
// 设置父物体的网格组件
MeshFilter meshFilter = GetComponent<MeshFilter>();
meshFilter.mesh = combinedMesh;
// 优化网格数据
combinedMesh.Optimize();
combinedMesh.RecalculateBounds();
Debug.Log($"成功合并 {combiners.Length} 个子网格，总顶点数：{combinedMesh.vertexCount}");
}
[ContextMenu("UnCombine Mesh")]
private void UnCombineMeshes()
{
MeshFilter[] meshFilters = GetComponentsInChildren<MeshFilter>();
for (int i = 0; i < meshFilters.Length; i++)
{
// 跳过父物体自身的MeshFilter
if (meshFilters[i].transform == transform)
{
meshFilters[i].GetComponent<MeshRenderer>().enabled = false;
};
if (meshFilters[i].GetComponent<MeshRenderer>())
{
meshFilters[i].GetComponent<MeshRenderer>().enabled = true;
}
}
MeshFilter meshFilter = GetComponent<MeshFilter>();
meshFilter.mesh = null;
}
#endif
}
}
