Blender 常用材质节点

渲染模型

PBR

• 全称：Physically Based Rendering (基于物理的渲染)

BRDF

• 全称：Bidirectional Reflectance Distribution Function (双向散射分布函数)

BSDF

• 包含BRDF（反射）和BTDF（透射）

功能区介绍

伪用户

如果材质没有任何模型引用，关掉blender时，该材质会被自动删除，要想不被删除，勾选伪用户即可。

添加假光预览

如果在视图渲染模式下看不清效果，又懒得打灯，可以去掉“场景世界”的勾选，生成一个假光

原理化BSDF

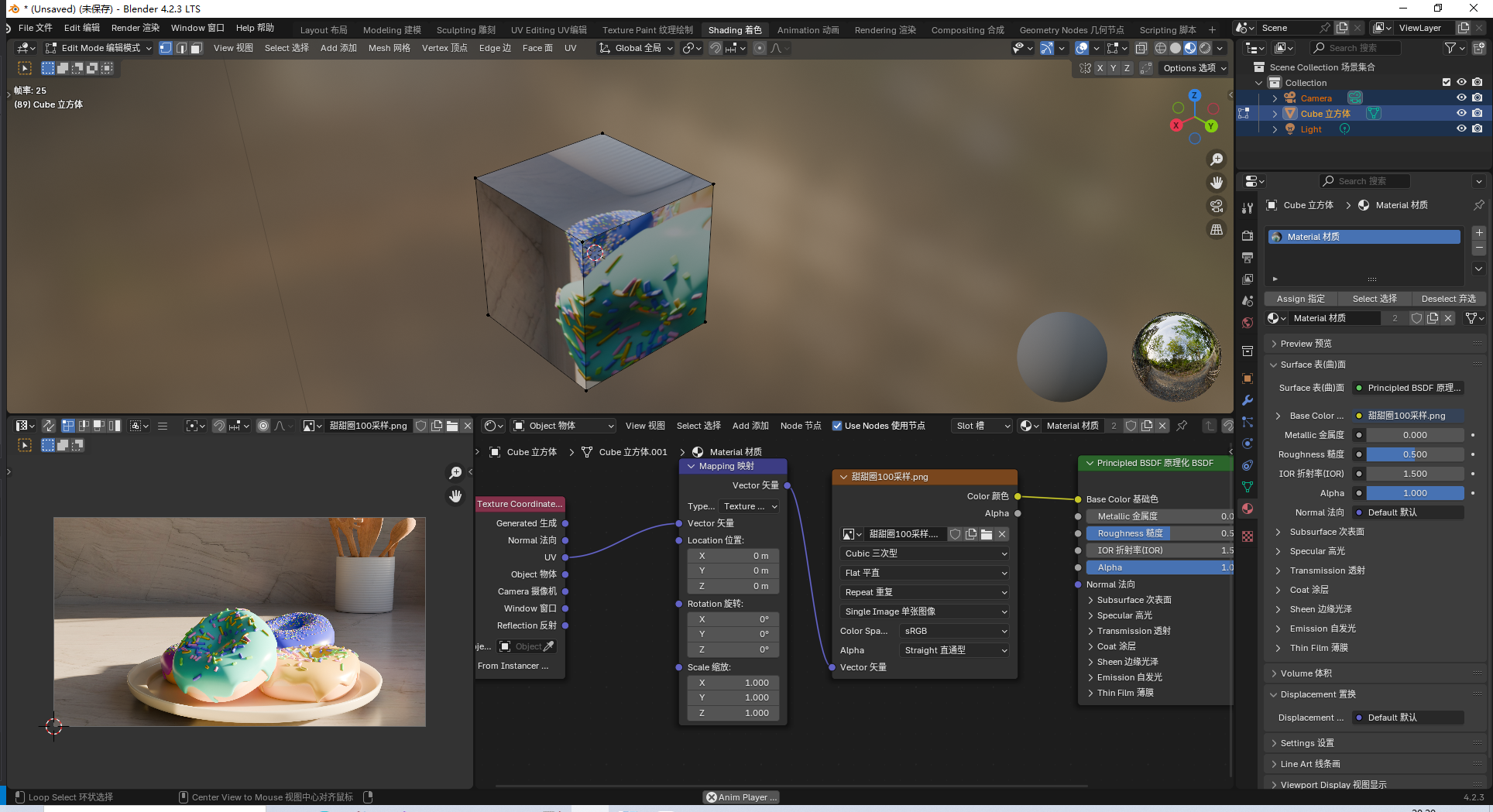

纹理贴图

渲染默认是采用UV坐标来进行纹理映射

糙度贴图

黑白灰贴图，越接近1就越亮，越不容易反思；越接近0就越灰，容易反射

UV坐标

UV本质上是把一个物体拆成平面，平面跟平面去做映射

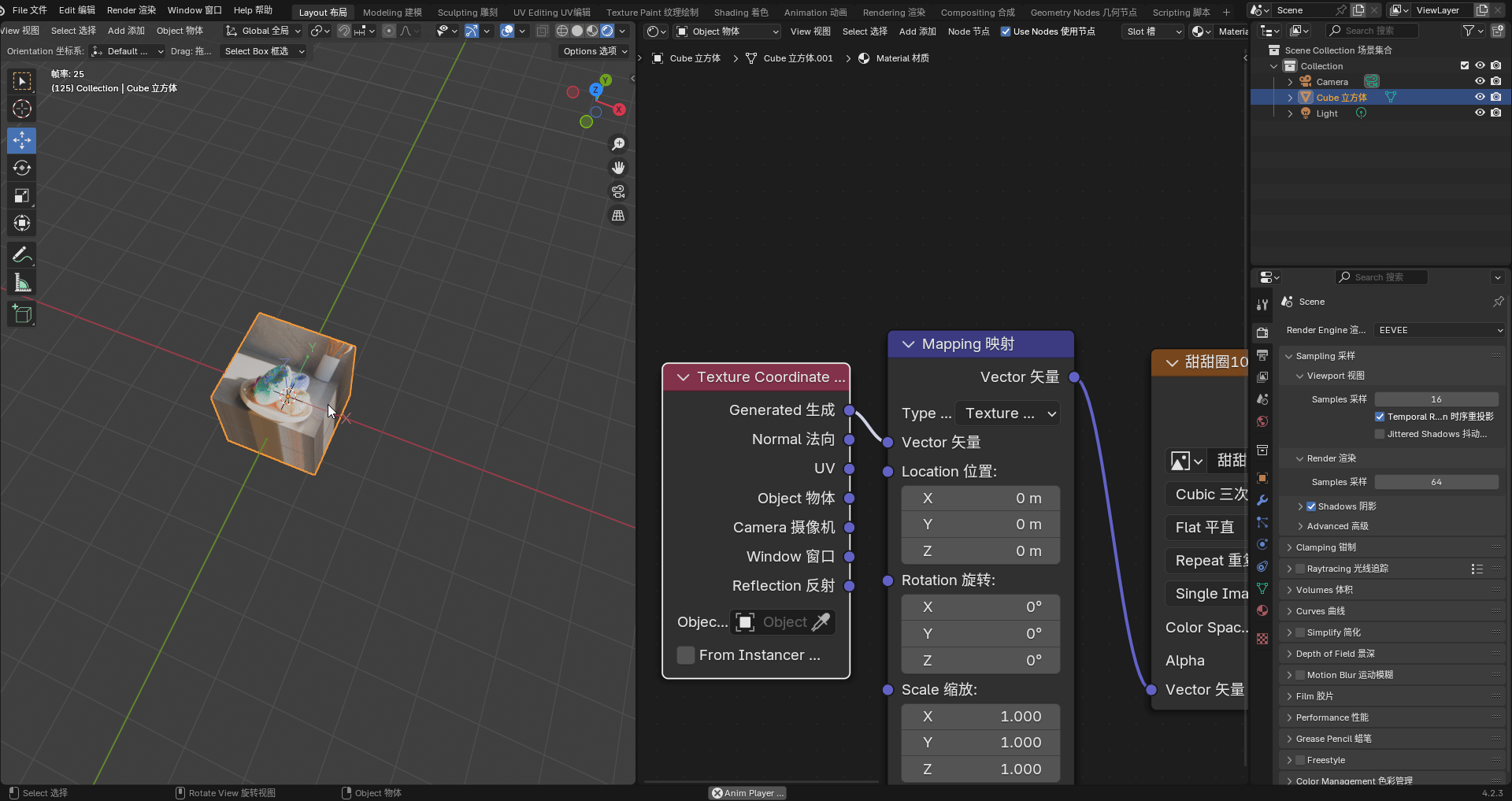

生成坐标

生成坐标则是利用全局（世界）坐标进行映射，在该坐标系下，移动物体的原点不会改变贴图的映射位置，所以做一些动画如果原点会改变的，可以用生成坐标系进行纹理映射

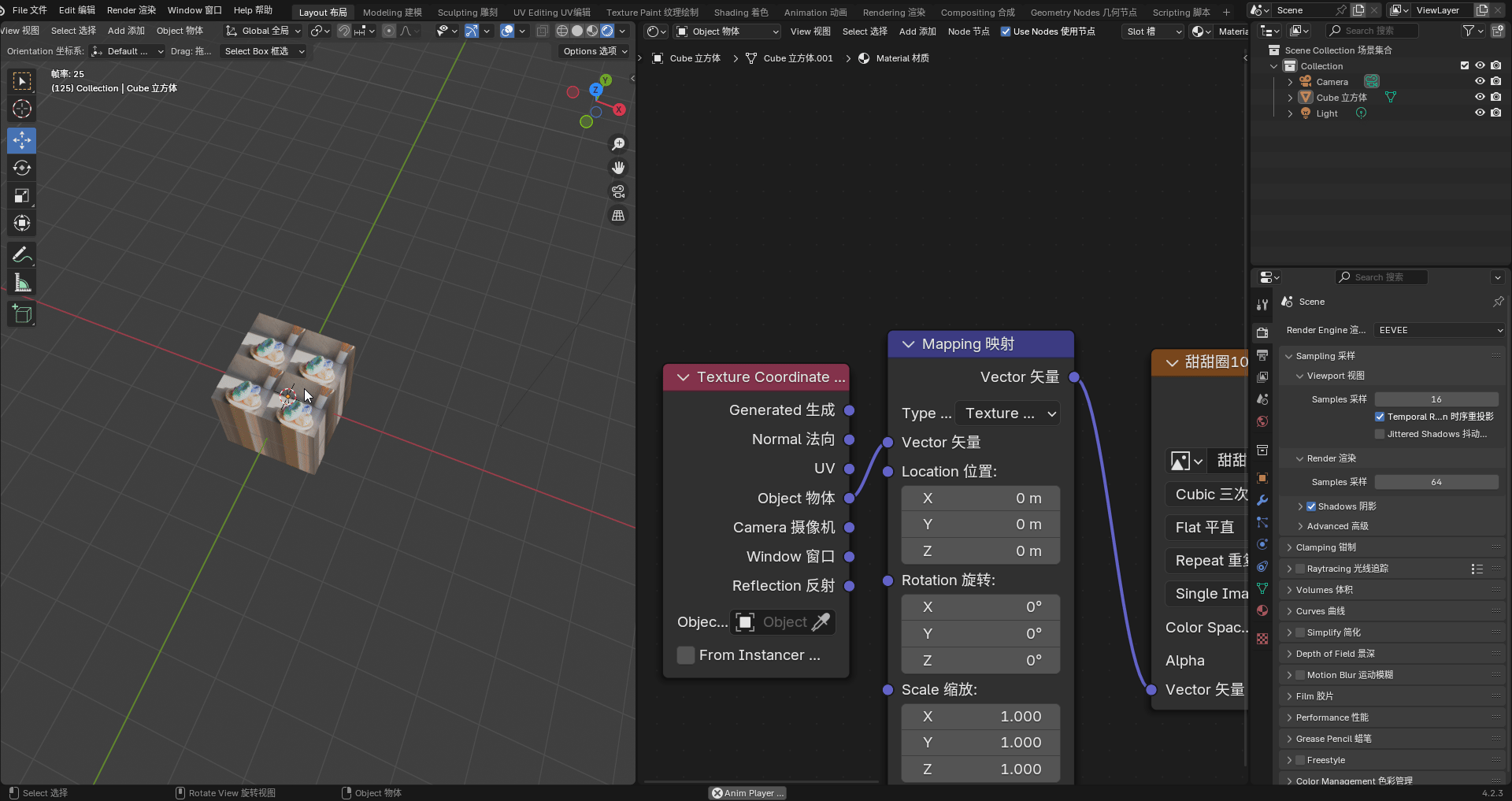

物体坐标

物体坐标则用利用局部坐标进行映射进行映射，在该坐标系下，移动物体的原点改变贴图的映射位置

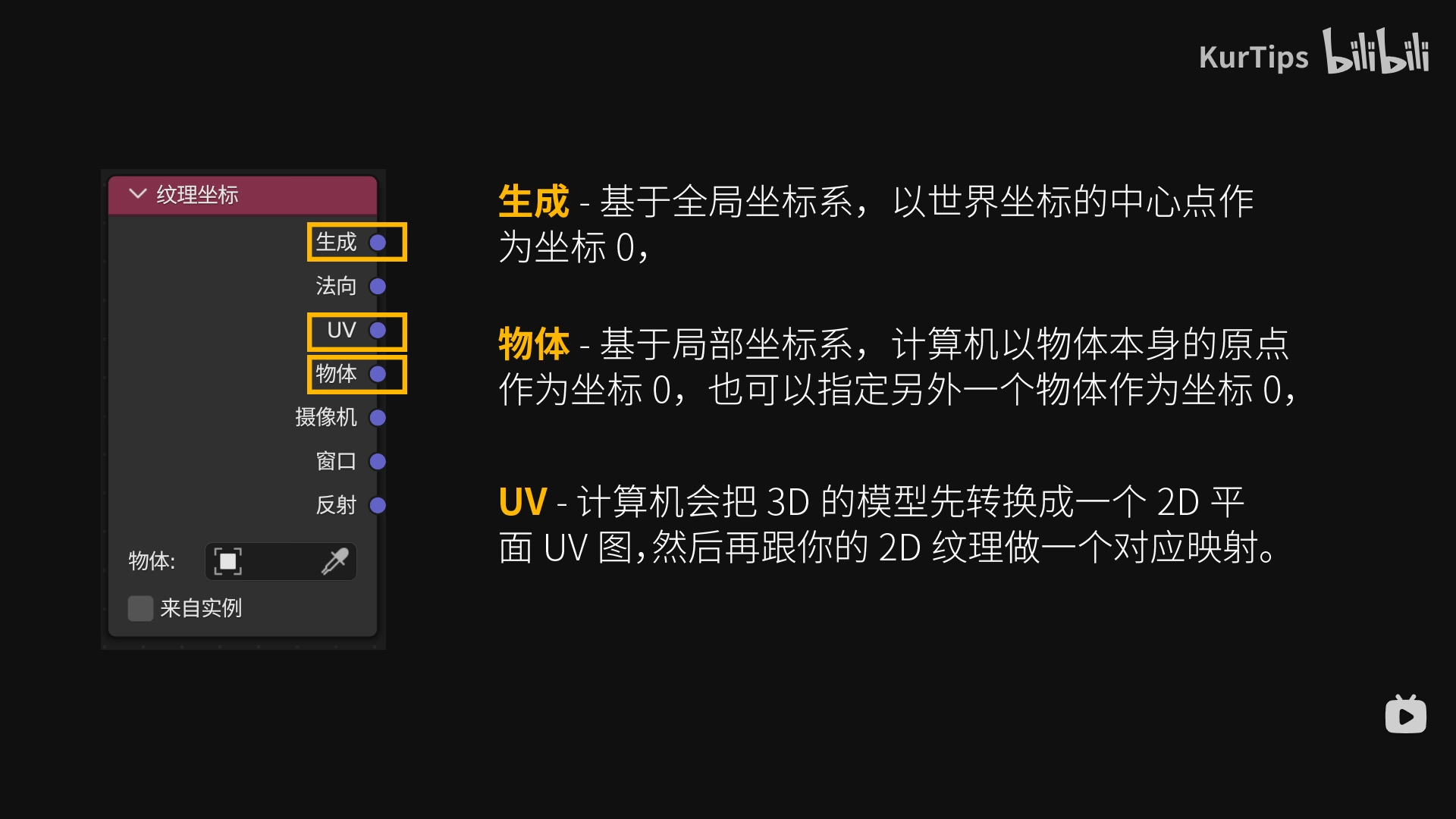

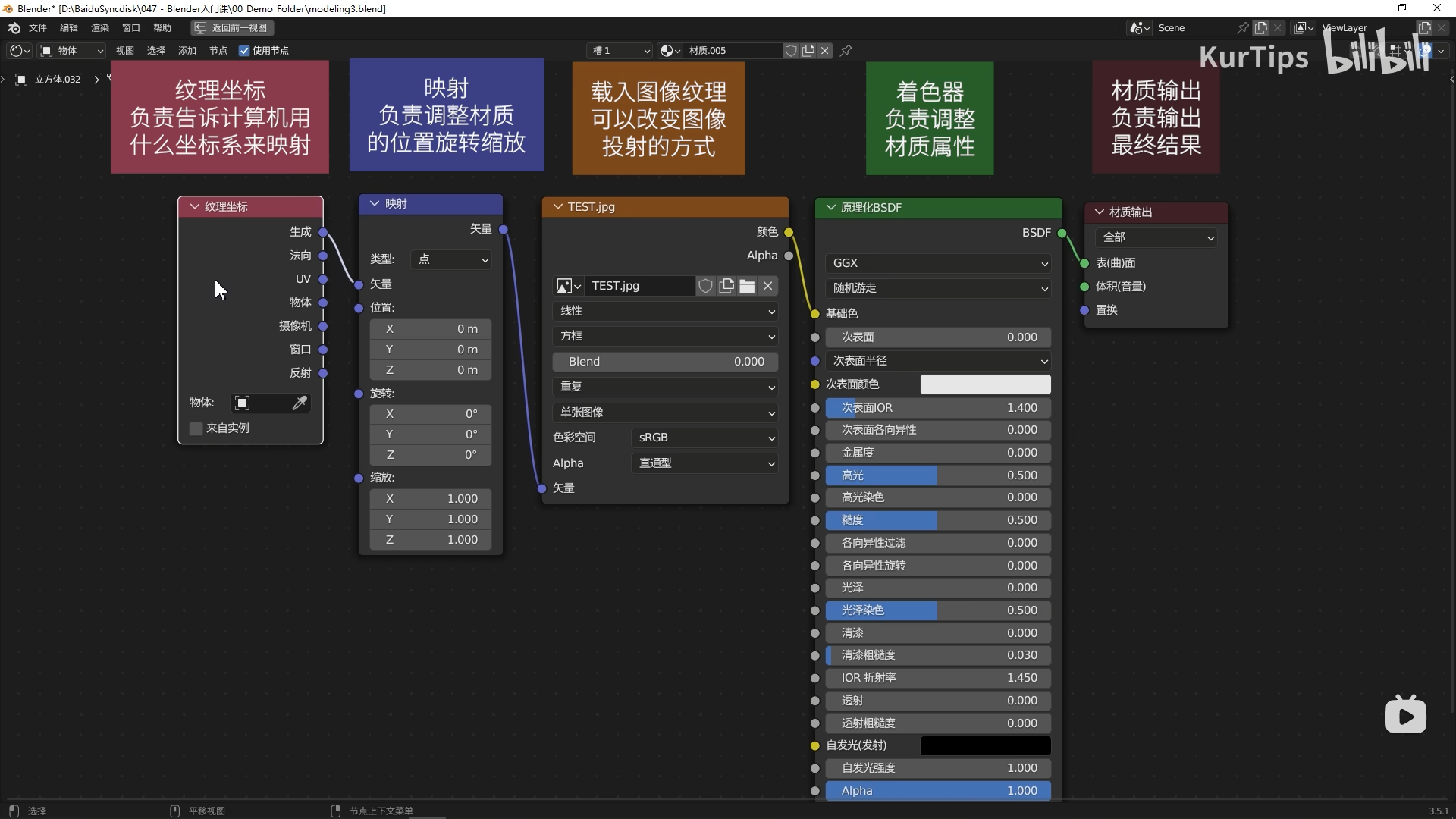

总结

节点介绍

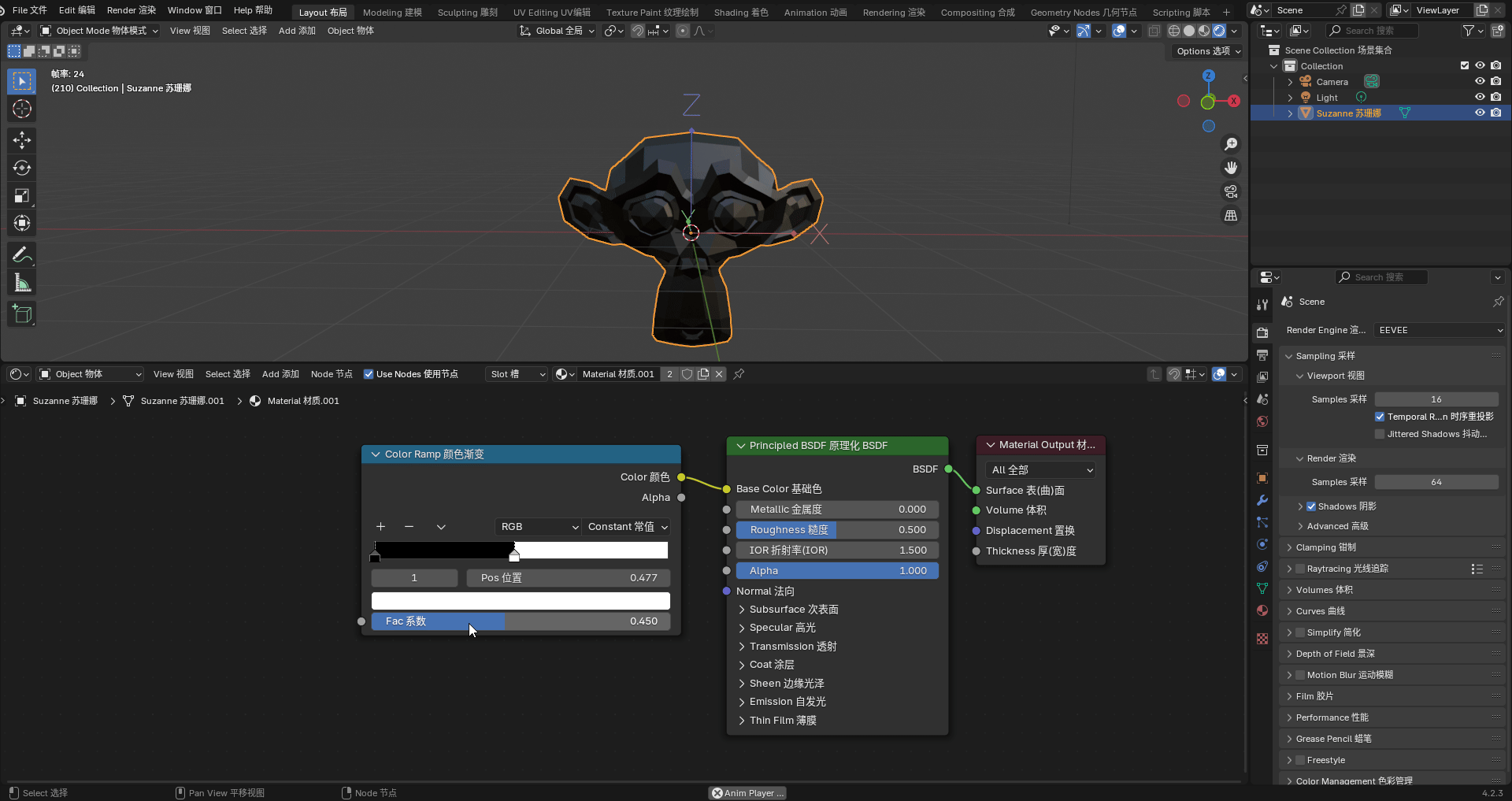

Color Ramp（颜色渐变）

Color Ramp节点用于创建颜色渐变，通常与其他节点（如Noise Texture或Voronoi Texture）结合使用来控制和调整纹理的颜色输出。Color Ramp节点可以将输入的数值范围映射到颜色范围，以便在不同的数值区域应用不同的颜色。

工作原理

• 输入值映射：Color Ramp节点会接收一个输入值（通常是噪声或其他纹理生成节点的输出）。这个输入值通常在零到一的范围内。
• 颜色渐变：在Color Ramp节点中，有一个“颜色条”，允许你添加多个颜色标记点，每个标记点表示颜色条上的一个位置（即一个颜色）。可以在颜色条上自由调整这些颜色点的位置，从而自定义输入值与颜色的对应关系。
• 插值方式：节点提供多种插值模式，控制颜色之间的过渡方式：
  线性：颜色之间有平滑过渡。
  恒定：颜色之间没有过渡，产生硬边效果。
  Easing和B样条：产生更柔和或更复杂的过渡效果。

输出颜色：节点会根据输入值在颜色条上找到相应位置的颜色，然后将该颜色输出。这意味着输入值越接近某个标记点的位置，输出颜色越接近该标记点的颜色。

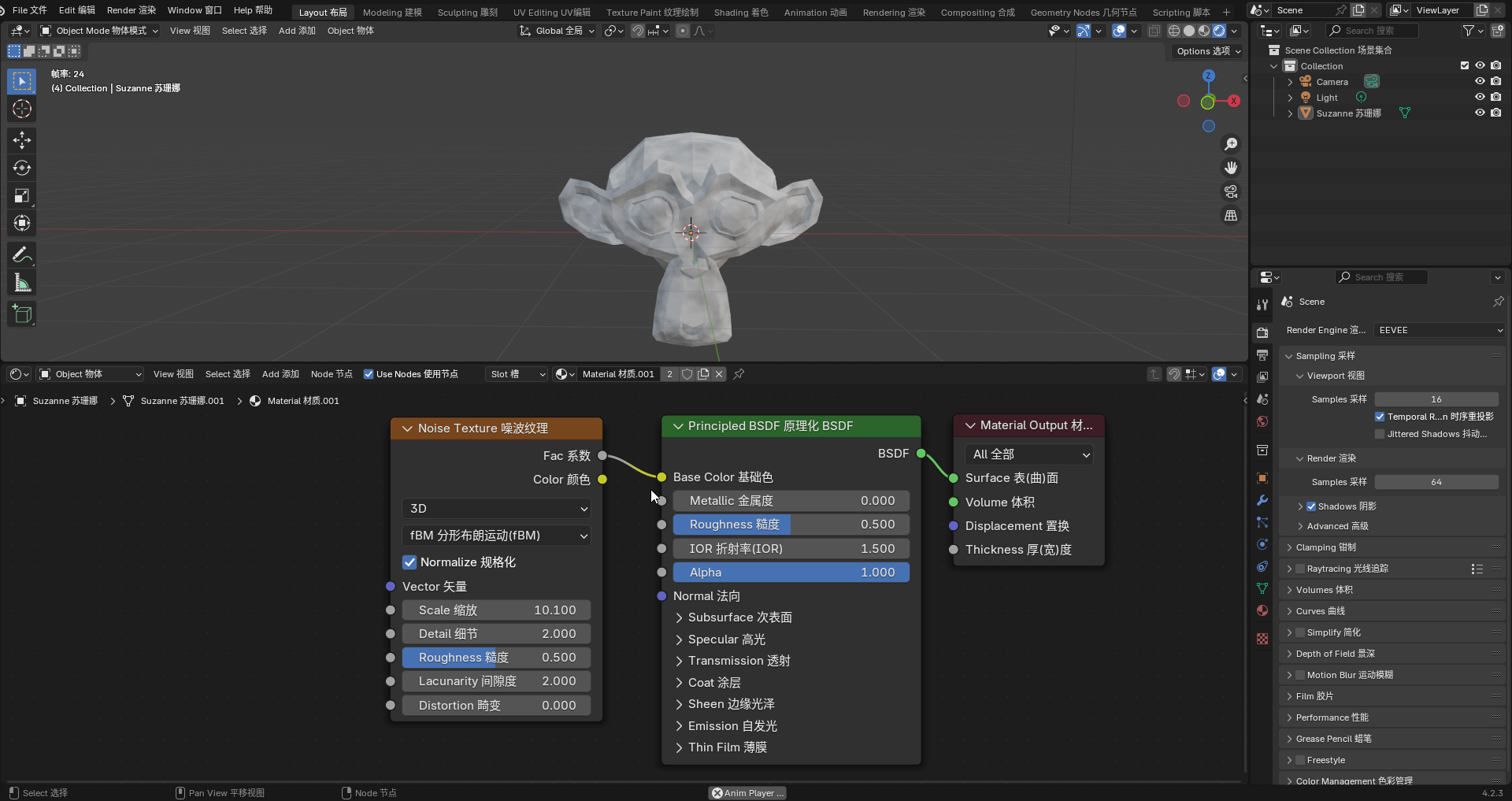

Noise Texture 噪波纹理

Noise Texture节点生成一种称为Perlin噪声的纹理效果，这种效果常用于模拟自然的随机图案，比如云彩、石材、木纹等。

工作原理：

• 输入纹理坐标：Noise Texture节点会接收纹理坐标信息，这些坐标决定噪声的起始位置和分布模式。
• 生成基础噪声：它可以直接生成一个基础的Perlin噪声。这种噪声看起来像是平滑的、随机的亮暗区域，是一种模仿自然纹理的方式。
• 多层次细节：这个节点还支持“分形噪声”，即多层（也叫“倍频”）Perlin噪声的组合。通过叠加多个噪声层，每层细节逐渐增加，可以生成更加复杂和精细的纹理效果。例如，较大的噪声层控制整体形状，而较小的噪声层添加细节和微小纹理。

Separate XYZ 分离XYZ

在 Blender 中，Separate XYZ 节点是一个常用于 节点编辑（尤其是材质或几何体节点）中的节点，它允许将一个三维向量（Vector）拆分成单独的 X、Y 和 Z 分量。这在处理位置、方向、缩放等数据时非常有用，尤其是在你需要操作或提取三维空间中每个轴的具体数值时。

工作原理：

• Separate XYZ 节点将一个 向量（Vector） 输入分解为三个独立的 标量（Scalar） 输出，分别代表向量的 X、Y 和 Z 分量。你可以单独操作每个轴的值。

应用场景：

• 位置处理：例如，如果你有一个物体的位置向量，并且只想获取或修改 X 轴的位置，你可以通过 Separate XYZ 节点提取 X 分量，进行修改后再合成到新的向量。
• 方向控制：在操控物体的旋转、方向等时，分离 XYZ 可以让你单独控制每个方向的旋转或变换。
• 材质控制：在使用着色器或纹理时，你可能只关心某个方向的纹理坐标或者其他控制数据，这时也可以使用 Separate XYZ 来分解向量并单独使用某个轴的值。

混合节点

混合节点（Mix Node）提供了两种输入（A和B），并通过控制其混合方式来输出一个新的结果。通过改变输入之间的混合比例，你可以实现多种视觉效果。

• A: 第一个输入。
• B: 第二个输入。
• Factor（因子）: 控制输入A和B之间的混合比例。Factor的值通常在0到1之间：
  • Factor为0时，输出只有输入B的效果。
  • Factor为1时，输出只有输入A的效果。
  • Factor值为0.5时，输出是A和B的平均值（混合效果）。

Factor的值可以是常数、纹理或任何能产生渐变效果的节点输出（如噪声、渐变等）。

在Blender中，Mix节点通常有几种不同的混合方式（或称为“混合模式”），可以通过这些模式控制输入A和B的混合方式。常见的混合模式包括：

• Mix：默认的简单混合，按照Factor的值来混合两个输入。
• Add：将输入A和B的值相加。适合处理亮度和颜色的增强效果。
• Subtract：将输入B从输入A中减去，适合进行对比度调整等效果。
• Multiply：将输入A和B的值相乘。适用于创建光照、阴影或纹理叠加效果。
• Screen：对A和B进行色彩反转并再相乘，常用于亮度调节、光照效果。
• Overlay：结合了加法和乘法，通常用于产生强烈的高对比效果，适合艺术风格的渲染。

应用场景：

• 纹理叠加：在材质中使用Mix节点可以将两种不同的纹理（如粗糙和光滑的纹理）根据某个因素（比如表面的法线或高度）进行叠加，产生更加自然的效果。
• 透明度控制：Mix节点也常用于控制透明度，特别是在透明材质或者透明贴图中，Factor可以用来控制材质的透明程度。
• 着色器混合：Mix节点可以用来混合不同的着色器，例如将漫反射与镜面反射混合，或者根据光照条件混合不同的材质效果。
• 合成效果：在Blender的合成节点中，Mix节点可以用来混合不同的图像或图层，创建特殊的效果，如色彩校正、模糊等。

凹凸节点

Blender中的Bump节点（凹凸节点）是一个用于在材质上模拟表面细节的节点，而无需真正修改模型的几何形状。它通过模拟表面的光照变化来产生凹凸效果，从而让表面看起来更有深度和细节。常用于增加细节感，尤其是在低多边形模型或者需要优化性能时。Bump节点通常与正常贴图（Normal Map）节点有所区别，尽管两者都用来模拟细节，工作原理有所不同。

基本概念：

• Bump节点通过改变表面法线（Surface Normal）来模拟凹凸效果，而不是真正改变几何体的形状。它基于灰度图像或颜色信息来控制表面法线的变化。
• 输入：Bump节点通常接受一个灰度图（Bump Map），这张图中的白色区域表示突起，黑色区域表示凹陷。灰度值的变化会影响表面法线的方向，从而影响光照的反应。
• 输出：Bump节点输出一个“法线”（Normal）信息，连接到材质的其他节点（如“Principled BSDF”着色器的Normal输入），从而实现凹凸效果。
  工作原理：
• Bump节点本质上通过调整表面法线的方向来模拟表面的起伏。具体来说，它并没有改变模型的实际几何形状，而是利用法线贴图来改变每个像素的法线方向，从而在光照和阴影的变化上产生细节感。
• 法线（Normal）：每个表面都有一个法线，用来描述表面朝向的方向。光照计算时，法线的方向决定了光如何反射或折射。
• Bump Map：通常是一个灰度图像，其中黑色表示最深的凹陷，白色表示最突出的地方，中间的灰色则表示平滑过渡的区域。图像中的灰度值会影响法线的方向，从而影响光照的表现。

Bump节点通过这些灰度值来调整法线，并将新的法线方向输出给其他材质节点。

Bump节点的输入和设置：

• Height（高度）：输入的灰度图像，通常是一个黑白纹理或图像文件。它决定了表面的凹凸程度。该图像的灰度值越高，表面越凸起；灰度值越低，表面越凹陷。
• Normal（法线）：Bump节点也接受一个已有的法线输入（例如，另一个法线贴图），用于将Bump效果与其他法线效果结合。
• Strength（强度）：这个参数控制了Bump节点的效果强度，值越大，凹凸效果越明显。可以根据实际需要进行调整。一般情况下，值设置为一个小的浮动数值（如0.1到0.5），以避免过度夸张的效果。
• Invert（反转）：如果你需要反转Bump效果（即白色变黑，黑色变白），可以使用这个选项。
  应用场景：
• 增加材质细节：Bump节点常用于让表面看起来更具细节感，比如石材、砖块、皮肤或金属表面。
• 低多边形模型：对于低多边形模型，Bump节点能够在不增加几何体细节的情况下，增加表面的深度感，避免了多边形数目的增加，提高了性能。
• 优化性能：与真正的几何细节相比，Bump节点使用纹理来模拟细节，不会增加额外的面数，因此在性能方面表现优越。

应用场景

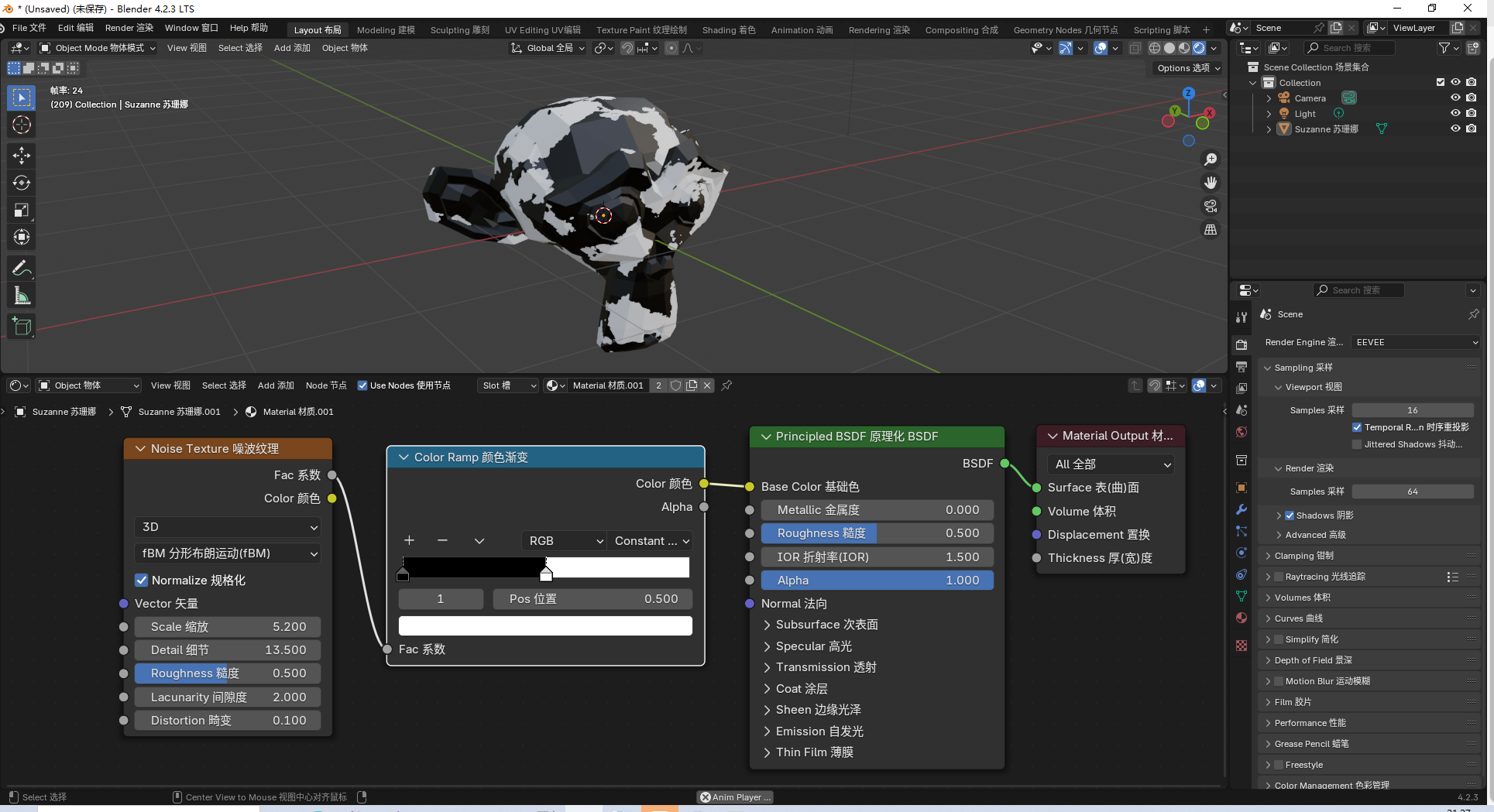

迷彩图案

利用噪波和颜色渐变的控制，可以生成类似迷彩的效果，灰度值小于0.5时，输出黑色，大于0.5时，输出白色

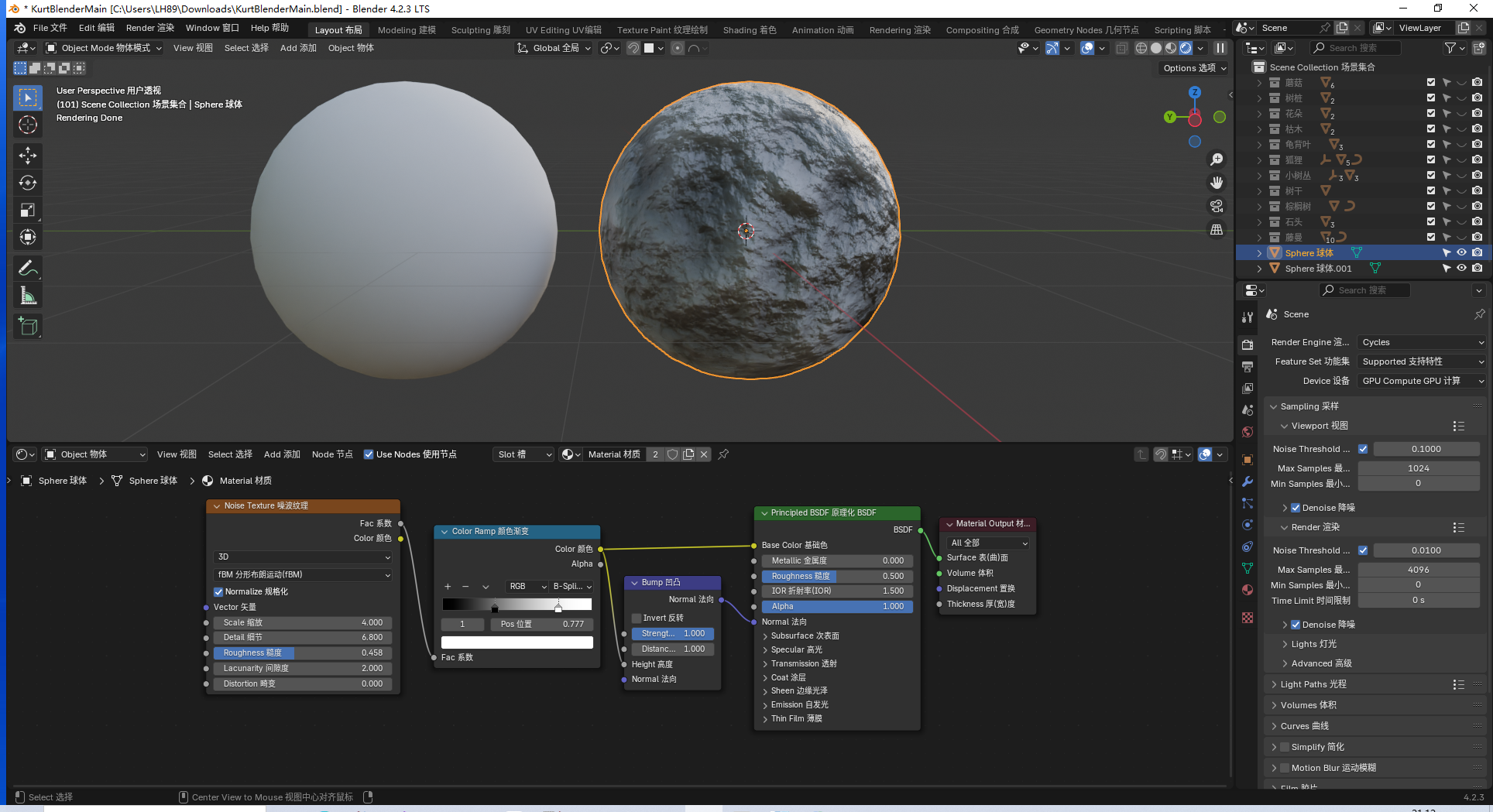

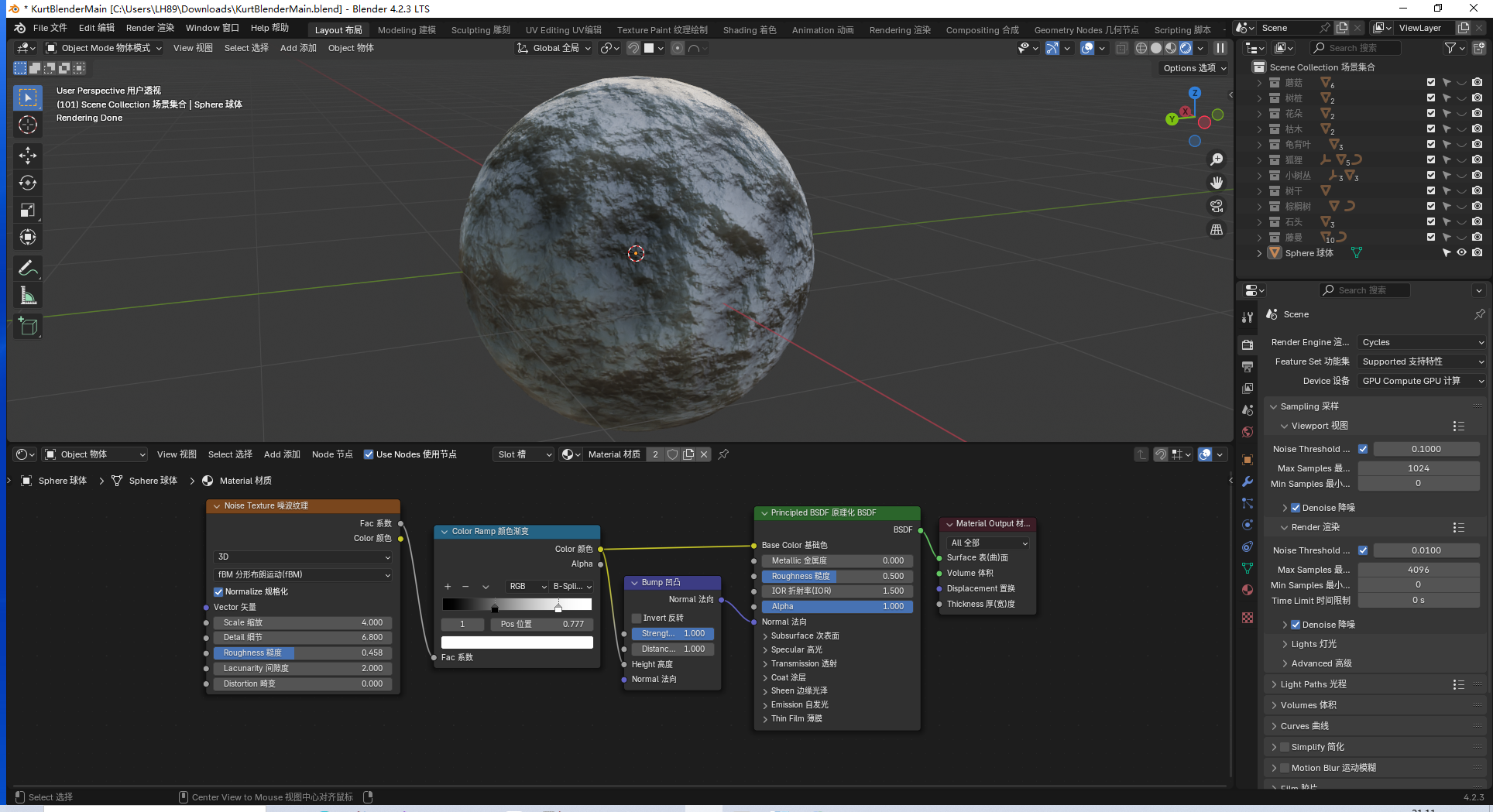

凹凸纹理制作起伏效果
