CDC(3) 异步FIFO

异步FIFO(Asynchronous FIFO)

FIFO就是一个存储的管道，有进的口，有出的口。同步FIFO就是说进口（写入端）和出口（读出端）是同一个时钟域。FIFO一般深度多于1，就需要两个指针: write pointer和read pointer。对于write pointer和read pointer我们一般用2进制，写入操作(Push)使得write pointer + 1，读出操作(Pop)使得read pointer + 1。

满不能写，空不能读。读的这一侧判断FIFO是否空，在写的这一侧来判断FIFO是否满。

那么当我们要把pointer同步到另外的时钟域进而去比较的时候，我们就遇到了上一讲讨论的multi-bit 同步的问题，即binary counter不能直接利用double flop来同步。

那么我们上一篇讲到的带反馈的asynchronous load模块可以用来同步pointer吗？可以是可以，但是缺点也很明显，即反馈的话要跨两次时钟域，对于效率很有影响。



更快的解决方法：格雷码Gray Code

二进制转格雷码：最左一位保留不变，第二位开始每位和左边一位（二进制的）做异或

格雷码转二进制：从左边第二位起，将每位与左边一位解码后的值异或，作为该位解码后的值（最左边一位依然不变）

每个时钟沿来的时候只会有1个bit发生了翻转，其余所有bit都是稳定的！这样即使这一个bit在用2flop synchronizer同步到另外一个时钟域时，可能需要1个周期发生变化，或者2个周期，在发生变化前，另一个域的值就是之前的稳定值，变化后就是新的值，而不会出现其他不该出现的值。省去了反馈，把read pointer同步到write domain来判断满，把write pointer 同步到read domain来判断空，只需要跨一次domain，就可以判断，这样可以提高push和pop的效率。

而对于memory的取址还是得用2进制编码，我们需要做的就是在同步pointer的时候把binary pointer 转化为gray code pointer，然后用2flop synchronizer同步到对面时钟域之后，再来判断空满。

 直接利用gray code来判断空满

FIFO空比较好判断，write pointer == read pointer，用binary或者gray code都行，要求每位都相同。

FIFO满最高的两位相反，最低的两位相同：assign full = (write_ptr_gray[N:N-1] == ~read_ptr_gray[N:N-1])&&(write_ptr_gray[N-2:0] == read_ptr_gray[N-2:0]);

wptr和rptr都是gray code，在上一篇我们已经讨论过gray code是可以直接利用2flop synchronizer来同步的。而用来读写实际的memory必须是binary address，在FIFO write control和FIFO read control 里面我们进行binary to gray code的转换。异步FIFO的框图：





问题：慢时钟域同步快时钟域格雷码时候，在慢时钟域的一个周期中，经历了两次或多次快时钟域的上升沿，那么对应的格雷码就会有两个或多个bits发生变化，这个不会产生多个bits同步的问题吗？
我们说多个bit发生变化其实是针对source clock的每一个edge来说的，因为不同bit之间发生翻转的时间不能严格对齐，所以会导致destination clock可能看到不同的值，导致最后synchronizer输出会出现错误的值，
从而影响FIFO的空满判断。而gray code在每个source clock的沿只会有一个bit发生翻转，其余bit保持稳定，这样每个destination clock edge来的时候最多也只可能碰到1bit在翻转，这个翻转的bit可能会
给synchronizer的第一级引入metastable，但是最后synchronizer的输出无非就是保持前值或者是更新后的值，而这两个值都是合理的值，不会出现一个错误的值从而导致FIFO空满判断逻辑错误。
虽然慢时钟域同步过来的值可能和之前的值相比有多个bit发生变化，但是这些bit的翻转不是同时发生的，这是回答这道题的关键。

https://mp.weixin.qq.com/s/zjaEQdh4zFUOnfX0In0lng



问题：假设wclk速度比rclk快，那么当raddr+1，再同步到wclk后，如果这期间有了push操作，那会不会使得wptr超过了rptr，造成FIFO overflow呢？

回答：不会，当rptr在传过去之前，如果wptr已经追上了rptr-1，那么wfull已经是1了，FIFO是不允许在FIFO 满的时候进行push操作的（在实际工程中我们通常要利用assertion来check保证在wfull为1的时候push不能为1）。而如果这个时候有了pop操作，raddr+1，这个时候实际上FIFO有了一个free entry，但是push这一侧看到的FIFO依然是满的。这就是我们所说的异步FIFO的假满。相应的，FIFO的empty为1时，也可能FIFO此时有个push操作，导致FIFO为假空。假空和假满并不会影响FIFO的正确性，无非就是早一点告诉push side停止push，或者早一点告诉pop side停止pop，但是FIFO是不会产生overflow和underflow的。如果要说有什么缺点的话，就是在性能上有一些损失，当FIFO的深度很大的时候，这通常不是什么问题。



问题：如何判断FIFO是真空/真满呢？

回答：判断假空假满刚好相反，在push side我们来判断空，在pop side来判断满



问题：设计一个depth=1的异步FIFO

回答：只需要考虑一个问题，只有1个entry，那么需要几位的address 或者pointer呢？当然是1位就够了，那我们真的还需要一个pointer吗？因为只有一个entry，当一次push，FIFO就满了，一次pop，FIFO就空了。1个bit用来表示满和空就足够了。其实这样的FIFO我们已经见过了，带反馈的asynchronous load其实就是depth=1的异步FIFO！

问题：如何设计depth不是2的幂次的异步FIFO？

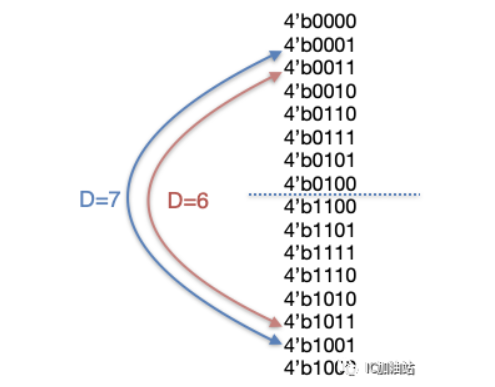

回答：我们在上一讲里面看到的gray code，只有当depth=2的幂次个数的时候，才能做到wrap around时继续保持gray code的性质：即连续两个码之间只有1位不同。解决这个办法的诀窍其实就是老李上一篇提到的gray code的第二个性质：gray code每一位是有个对称轴的。我们可以这样编码，addr==0的时候gray code不从4'b0000开始，而是从4‘b0001开始，直到4’b1001来wrap around，这样从4'b1001->4'b0001依然只有一个bit翻转。同理，如果是depth=6，那么我们继续往里收缩1位，只利用gray code关于对称轴两侧的部分编码，从4'b0011到4'b1011，我们可以看到，这样的编码依然可以保证相邻两个码之间只会有1位变化。

利用这种编码，FIFO的满判断逻辑就不是简单的高两位取反，低位相同了
