《Computer Networking - Protocols in Aciton》读书笔记之Section 4.2: Ping and Traceroute

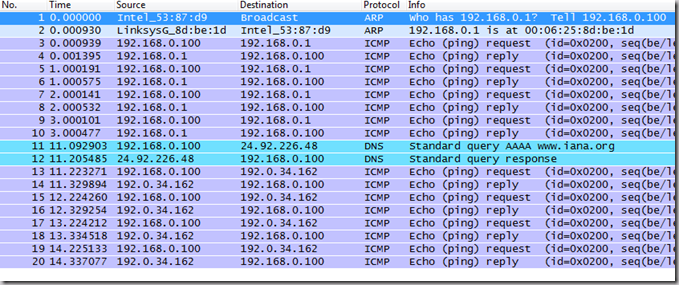

这里包含两条命令：Ping 192.168.0.1     ping www.iana.org

Packet 1和2：在Ping 192.168.0.1发出以后，由于是在局域网内，是通过ARP让client得到了Ethernet地址。

Packet 3-10 是收发双发交换ICMP包的过程，既Ping的实际过程。



Packet11首先从DNS server那里得到了www.iana.org的ip。

Packet13-20是Ping的实际过程，由于www.iana.org位于外网，所以ICMP包的交换发生在client和最近的router之间。

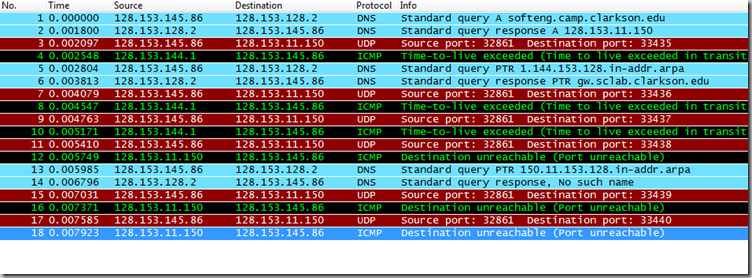

这里的命令是traceroute softeng.camp.clarkson.edu，为double hop。

Packet1和2首先通过DNS得到softeng.camp.clarkson.edu的ip

Packet3发出了一个ttl为1的udp包，由于是double hop，ttl只能到达中间的router，所以Packet4由中间的router 128.153.145.86返回一个ttl exceeded的包。

Packet7，9连续发出了同样的ttl为1的包，都是由于128.153.145.86 返回，因而可以确定该路径是稳定的。

Packet 11发出了ttl为2的包，此时能够到达目标128.153.11.150.

Packet 15、17做了同样的事情，从而确定了从client到该域名的路径。
