OSPF-外部路由

为什么需要OSPF-外部路由？

不同路由协议之间互通，比如OSPF需要和RIP，静态路由等互通，就需要路由引入

学习目标

1. 理解5类（AS-External-LSA），4类(ASBR-Summary-LSA)LSA的作用?

   AS:自治区域

  ASBR：自治区域边界路由器

2. 熟悉OSPF外部路由计算原理？

3. 理解次优外部路由产生的原因？

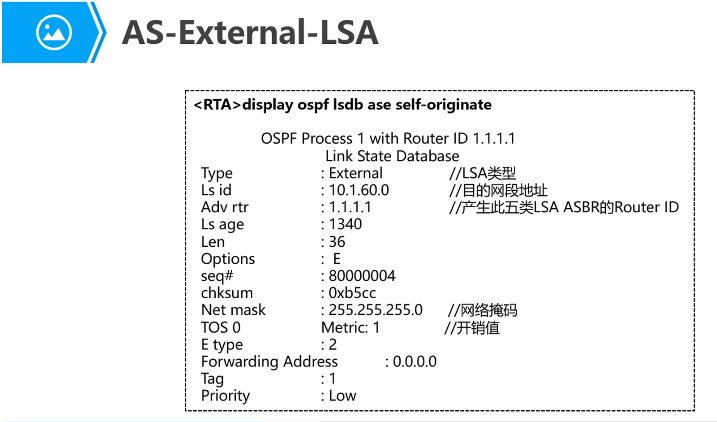

5类（AS-External-LSA）

E type:E1或者E2，路由开销的计算方式不同

E1计算外部路由开销和内部开销之和（E1计算更精确，E1的优先级高于E2）

E2只计算外部路由开销值

LSA的优先级：1类LSA>3类LSA>5类E1 LSA>5类E2 LSA



Forwarding Address:默认置0

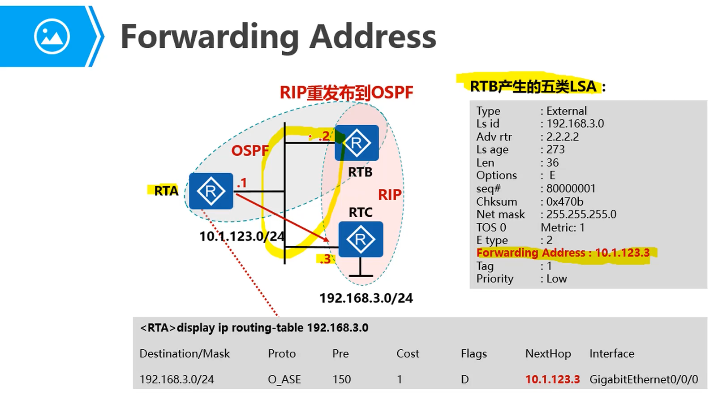

外部路由的次优路径问题：Forwarding Address置位位最优路径的下一跳

场景：广播多路访问网络的非静默接口，RIP和OSPF相互引入

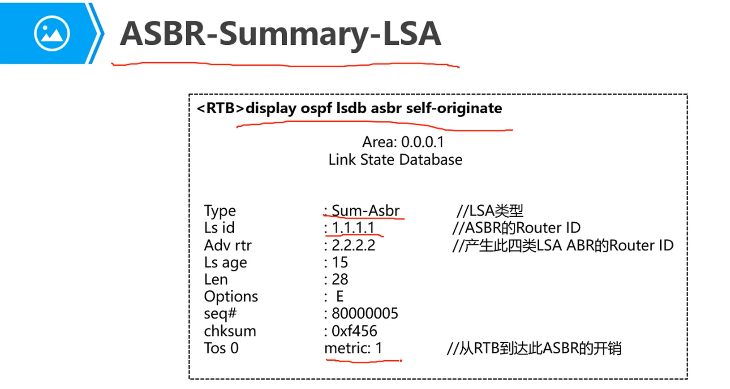

4类(ASBR-Summary-LSA)

由5类LSA就可以引入外部路由，为什么还需要4类LSA呢？

5类LSA可以泛洪OSPF全网，但是相邻区域的路由器不知道ASBR是谁，需要ABR生成4类LSA通告ASBR是谁

外部路由能不能从OSPF的非骨干区域引入？



外部路由计算：

ASBR所在区域：

1类LSA——ASBR

5类LSA——ASE

非ASBR所在区域：

1类LSA——ABR

4类LSA——ASBR

5类LSA——ASE
