OSPF-域内路由

1类LSA（Router-LSA）和2类LSA(Network-LSA)

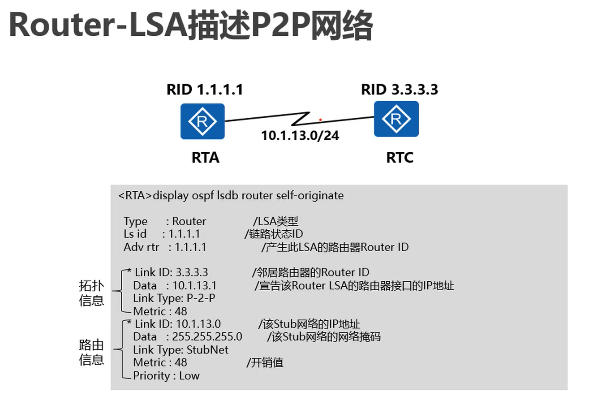

点对点网络

1类LSA描述了拓扑信息和路由信息

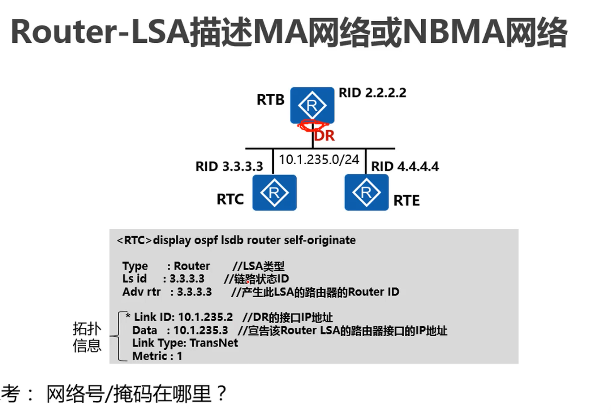

广播多路访问网络

为什么需要2类LSA？

在广播多路访问网络中，如果每两个邻居路由器之间都泛洪1类LSA去描述拓扑和路由信息，必然会导致LSA数量过多，LSDB过大，路由器负荷大等问题；

每个路由器都只与DR建立邻居关系，泛洪1类LSA描述自己与DR之间的拓扑信息，由DR产生2类LSA描述路由信息，这样就避免了上述问题；

1类LSA描述了与DR的拓扑信息

2类LSA描述了该网段的路由信息和拓扑信息

DR和BDR的选举规则：

1. 优先级＞router-id＞Loopback接口最大ip＞接口最大ip

2.DR/BDR不具备抢占机制,为了稳定性已经成为DR的路由器不会因为优先级比其他路由器小而失去DR/BDR资格，除非ospf协议重启重新选举DR/BDR



实验1-1 OSPF单区域

掌握单区域OSPF的配置方法

1. 配制回环地址和接口IP并测试连通性；

2. 配制ospf进程ID，Router-id，区域信息；

3. 宣告网络；

掌握OSPF区域认证的配置方法

[Huawei-ospf-1-area-0.0.0.0]authentication-mode simple plain huawei   明文

[Huawei-ospf-1-area-0.0.0.0]authentication-mode simple cipher huawei   密文



了解OSPF在多路访问网络邻接关系建立的过程

参见 OSPF协议基础

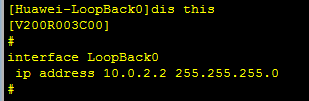

理解OSPF对Loopback接口所连接网络的掩码发布的形式







OSPF认为Loopback接口为P2P网络类型，该网段只可能由一个IP地址，所以发布路由的子网掩码为32位。

修改Loopback接口为Broadcast，OSPF在发布这个接口的网络信息时，就会使用我们配制的24位掩码。



[R2]interface LoopBack 0

[R2-LoopBack0]ospf network-type broadcast



掌握对OSPF接口代价值进行修改的方法

[R1]interface GigabitEthernet 0/0/0

[R1-GigabitEthernet0/0/0]ospf cost 20



掌握OSPF中Silent-interface的配置方法

[R1]ospf 1

[R1-ospf-1]silent-interface GigabitEthernet 0/0/0



掌握使用Display查看OSPF各种状态的方法

[R1]display ip routing-table

[R1]display ospf brief

[R1]display ospf peer

[R1]display ospf peer brief

[R1]display ospf lsdb router self-originate

[R1]display ospf lsdb network self-originate

[R1]display ospf lsdb



掌握使用Debug命令查看OSPF邻接关系和进行故障排除的方法
