OSPF协议基础

RIP和OSPF的优缺点：

OSPF：开放最短路径优先协议

1. 路由度量原理不同：RIP属于距离矢量路由协议，存在次优路径，是基于跳数选路（逐跳收敛（收到更新先计算后发送），以跳数为度量）；OSPF属于链路状态路由协议，OSPF是基于链路开销选路（收到更新即发送）；

2. 路由的更新机制不同：RIP通过修改下一跳和跳数更新路由，OSPF

3.RIP路由协议最多有效跳数只有15跳，应用于规模较小的网络；OSPF没有这个限制，适合规模较大的网络；

4.RIP直接传递的路由信息，OSPF传递的是链路状态信息；



网络链路类型：

P2P：串口链接；链路层使用ppp，hdlc等协议封装；支持组播，广播；两台路由器之前，不用选举DR；

广播型网络（以太网）：使用FE，GE口连接；链路层使用Ethernet协议封装；支持组播，广播；两台及以上路由器，需要选举DR；

P2MP：通过VC连接；链路层使用帧中继，ATM协议封装；支持组播和广播；两台及以上路由器，需要选举DR；

NBMA网络：通过VC连接；链路层使用帧中继，ATM协议封装；不支持组播和广播；两台及以上路由器，由于不支持组播，因此不能选取DR；



拓扑信息的内容：我这个接口IP连了谁

对于P2P网络，我这个接口IP连了那个邻居路由器

对于MA网络，我这个接口IP连了那个DR路由器

路由信息的内容：我这个接口IP所在的网段



链路状态信息LSA：(1. 链路状态信息度描述了链路的那些内容？2.OSPF都有哪几类链路状态信息？)

1. LSA描述的链路信息：链路类型（MA/NBMA/P2P/帧中继），接口IP地址和掩码，接口带宽(开销cost)，接口邻居信息;

2, OSPF的7类LSA，其中OSFPv3支持IPv6由9类LSA。

    1类LSA:Router LSA，每个路由器都会产生，在区域内所有OSPF路由器泛洪，描述拓扑信息和路由信息，

    2类LSA：Network LSA，由DR产生，在区域内DR和DR other路由器之间泛洪，描述拓扑信息和路由信息，

    3类LSA：Network summary LSA，通过ABR(区域边界路由器)在相邻区域泛洪，





链路状态数据库LSDB

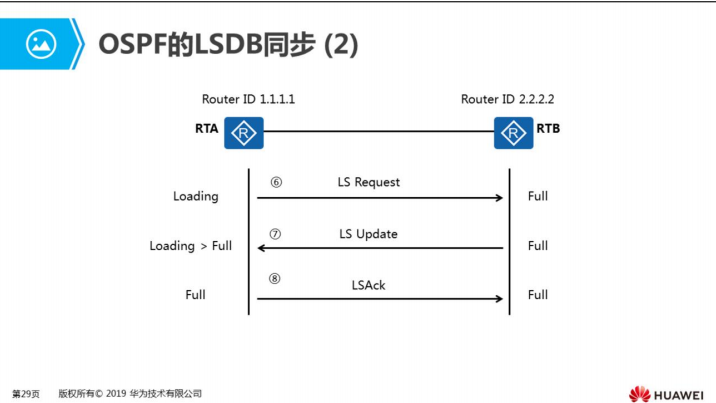

工作过程：建立邻居关系——同步链路状态数据库——计算最优路由





OSPF的状态机：

Down——>Init——>2-Way——>Extart——>Exchange——>Loading——>Full









OSPF的报文类型：

Hello报文：作用（邻居发现，邻居建立，邻居保持）；因为邻居开始都是未知的，因此使用组播目的地址224.0.0.5发作Hello报文；

DD报文：作用（）

LSR

LSU

LsAck









OSPF常用维护命令：

修改OSPF路由器的优先级：接口模式下[Huawei-GigabitEthernet0/0/0]ospf dr-priority 2

重启ospf：
