RIP（路由信息协议）

一、RIP的介绍

1-1 引入

在出现动态路由协议之前，网络中使用的都是管理员手动配置静态路由。静态路由有两个缺陷：

• 当网络规模复杂，静态路由的配置工作及其困难

• 当网络发生故障，静态路由需要重新修改，否则无法正常工作

这时动态路由协议出现了，它就是RIP，可以自适应网络变化，无需人工修改路由表。

1-2 介绍

路由信息协议（Routing Information Protocol）是一种动态路由选择协议，基于距离矢量算法，使用“跳数”（16跳不可达）来衡量到达目标地址的路由距离，属于内部网关协议（IGP）。

RIP封装在UDP（520）报文中，主要用于一个AS(自治系统)内的路由信息的传递，每30s发送一次路由信息更新。组播地址：224.0.0.9

二、RIP的原理

RIP包含以下三个要点：

🔶 和谁交换信息？ --仅和相邻路由器交换信息

🔶 交换什么信息？ --自己的路由表

🔶 何时交换信息？ --周期性交换（例如每30S）

RIP选路原理：

🔶 RIP认为好的路由就是“距离短”的路由，也就是所通过路由器数量最少（通过跳数计算）的路由。

🔶 当达到同一目的网络有多条“距离相等”的路由时，可以进行等价负载均衡。

RIP防环机制：
🔶 水平分割：不会从自己端口接收自己发出的报文

🔶 反向毒化：自己端口发送报文后，将端口设置255（即无法接收自己的报文了）

三、RIP的报文

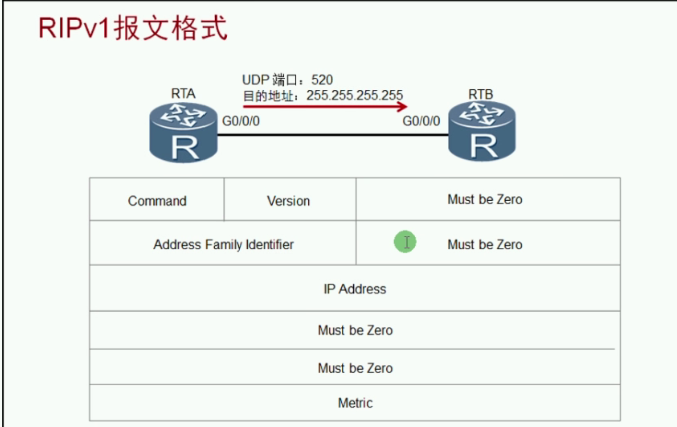

3-1 RIPv1报文格式

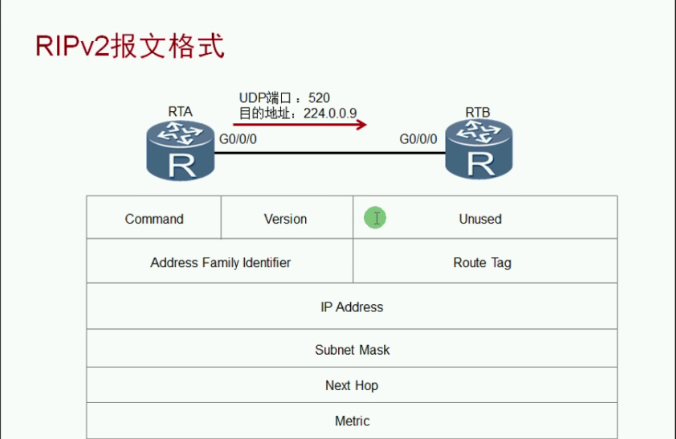

3-2 RIPv2报文格式

3-2 RIPv1和RIPv2的比较

🔶 RIPv1是有类(不带掩码)路由协议；RIPv2是无类（带掩码）路由协议，可以通过抓包验证

🔶 RIPv1不支持VLSM(可划分子网掩码)；RIPv2可以支持VLSM

🔶 RIPv1没有认证的功能；RIPv2可以支持认证，并且有明文和MD5两种认证

🔶 RIPv1没有手工汇总的功能；RIPv2可以在关闭自动汇总的前提下，进行手工汇总

🔶 RIPv1是广播更新；RIPv2是组播（224.0.0.9）更新，可以通过抓包验证

🔶 RIPv1对路由没有标记的功能；RIPv2可以对路由打标记（tag），用于过滤和做策略

🔶 RIPv1发送的updata最多可以携带25条路由条目；RIPv2在有认证的情况下最多只能携带24条路由

🔶 RIPv1发送的updata包里面没有next-hop属性；RIPv2有next-hop属性，可以用与路由更新的重定

四、RIP的应用

rip适用于中小型网络，因为rip是基于距离矢量算法（D-V算法）,16跳不可达。

当网络规模达到中大型，一般会使用ospf协议（接下来的博客介绍）

五、RIP实验

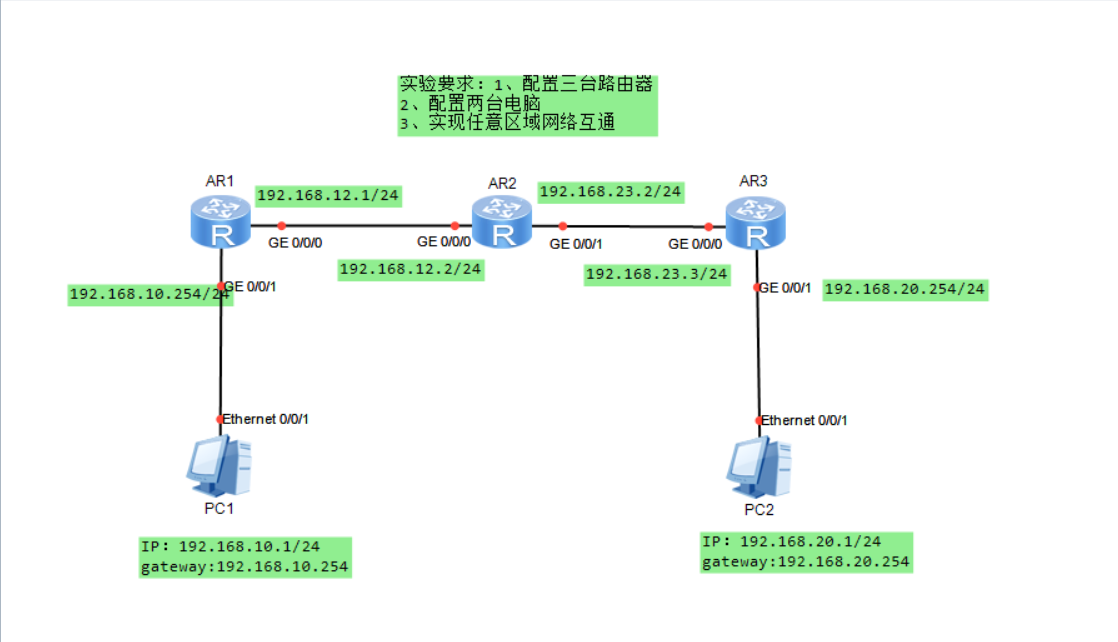

实验要求

实验配置

AR1：
system-view
sysname AR1
interface GigabitEthernet 0/0/1
ip address 192.168.10.254 24
qiut
interface GigabitEthernet 0/0/0
ip address 192.168.12.1 24
quit
rip 1
version 2   //RIPv2
network 192.168.10.0  //宣告邻居192.168.10.0网段
network 192.168.12.0  //宣告邻居192.168.12.0网段

AR2：
system-view
sysname AR2
interface GigabitEthernet 0/0/1
ip address 192.168.23.2 24
qiut
interface GigabitEthernet 0/0/0
ip address 192.168.12.2 24
quit
rip 1
version 2
network 192.168.12.0
network 192.168.23.0

AR3：
system
sysname AR1
interface GigabitEthernet 0/0/1
ip address 192.168.20.254 24
qiut
interface GigabitEthernet 0/0/0
ip address 192.168.23.3 24
quit
rip 1
version 2
network 192.168.20.0
network 192.168.23.0

实验结果
（注意：ENSP中路由器使用RIP时，默认开始水平分割防环机制）
PC1 成功ping通 PC2

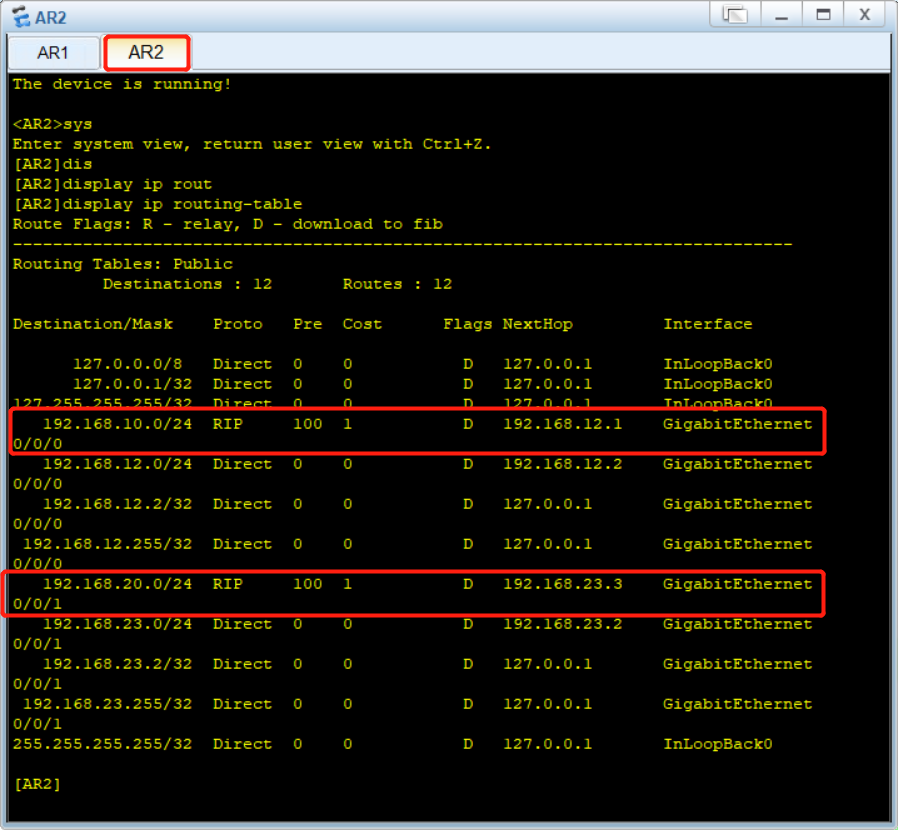

查看AR1、AR2、AR3路由表信息:display ip routing-table
