二--寄存器

8086cpu有14个寄存器：AX BX CX DX SI DI SP BP IP CS SS DS ES PSW

都是16位的，可存放两个字节

1.通用寄存器

　　AX，BX，CX，DX 通常用来存放一般性的数据

　　　　可分为两个可独立使用的8位寄存器

　　　　　　AH，AL

　　　　　　BH，BL

　　　　　　CH，CL

　　　　　　DH，DL

2.字在寄存器中的存储

　　字节：byte，8个bit，存放在8位寄存器中

　　字：word，由两个字节组成，分别称为低位字节和高位字节

3.几条汇编指令

　　mov ax,18

　　add ah,18

　　不区分大小写

4.物理地址

　　所有的内存单元构成的存储空间是一个一维的线性空间，每一个内存单元在这个空间中都有唯一的地址，将这个唯一的地址称为物理地址。

　　cpu通过地址总线送入存储器的，必须是一个内存单元的物理地址，因此要先形成这个物理地址。

5.16位结构的cpu

　　8086是16位机，也可以说是16位结构的cpu，其特性：

　　　　运算器一次最多可以处理16位的数据

　　　　寄存器的最大宽度为16位

　　　　寄存器和运算器之间的通路为16位

6.8086cpu给出物理地址的方法

　　方法：物理地址=段地址*16+偏移地址 （乘16就是左移4位）

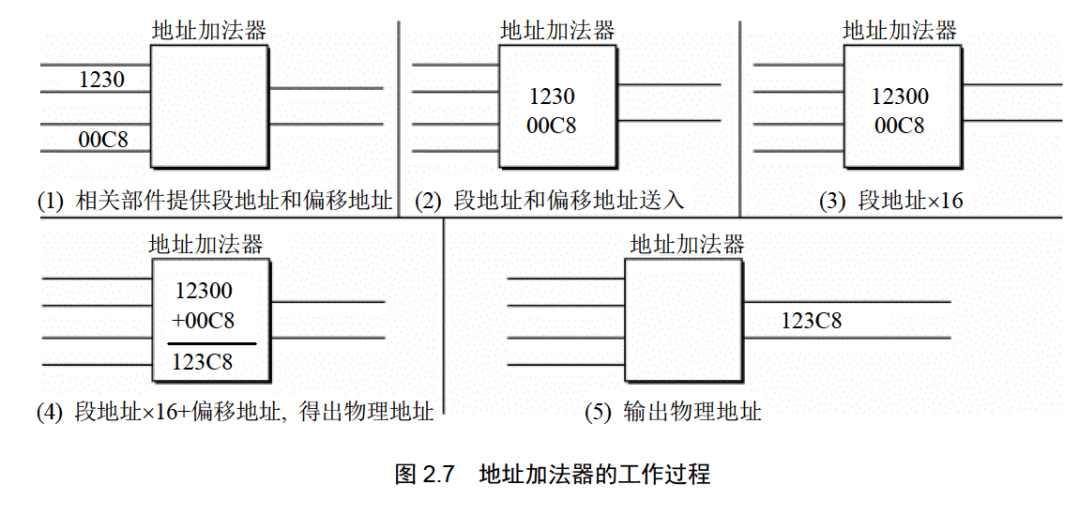

　　　　（1）cpu中的相关部件提供两个16位的地址，一个叫段地址，另一个叫偏移地址

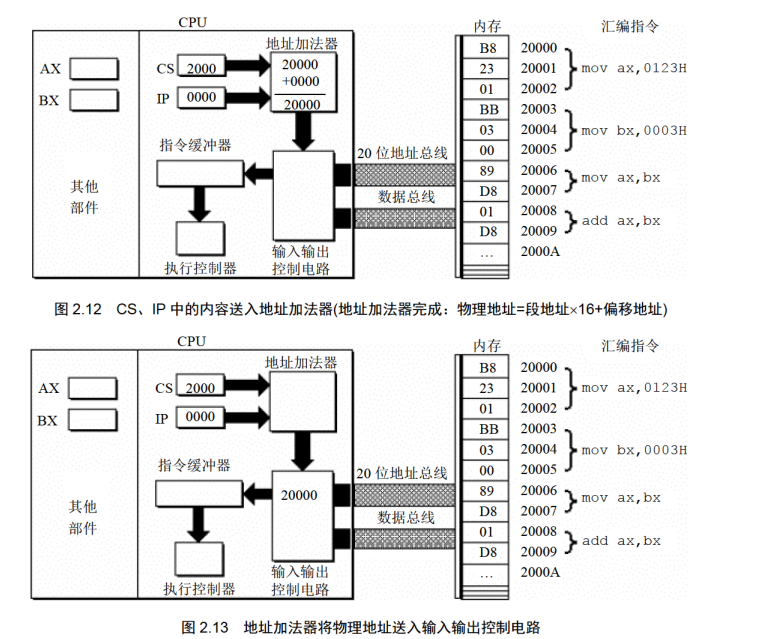

　　　　（2）段地址和偏移地址通过内部总线送入一个称为地址加法器的部件

　　　　（3）地址加法器将两个16位地址合成为一个20位的物理地址

　　　　（4）地址加法器通过内部总线将20位物理地址送入输入输出控制电路

　　　　（5）输入输出控制电路将20位物理地址送上地址总线

　　　　（6）20位物理地址被地址总线送到存储器

　　　　



7.”段地址*16+偏移地址=物理地址“的本质含义

　　比如，我们通过纸条通信，你问我图书馆在哪里，我需要一个四位的纸条写下2826.

　　但我只有两张三位纸条，我在第一张写上200，第二张写上826，假设我们之前约定过200*10+826=2826这样的运算

　　8086就是这样一个只能提供两张三位数据纸条的cpu。



8.段的概念

 　　内存并没有分段，段的划分来自cpu，用分段的方式管理内存

　　段地址*16必然是16的倍数，所以一个段的起始地址也一定是16的倍数，偏移地址为16位，16位地址的寻址能力为64KB，所以一个段的长度最大为64KB，即0000h~FFFFh

9.段寄存器

　　CS，DS，SS，ES

10.CS和IP

　　CS为代码段寄存器

　　IP为指令指针寄存器

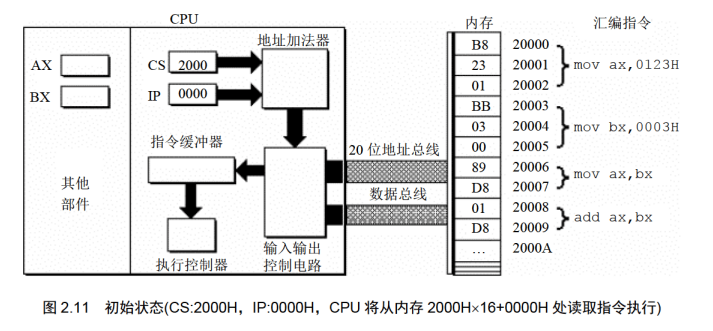

　　任意时刻，cpu从CS*16+IP（CS：IP）开始，读取一条指令并执行

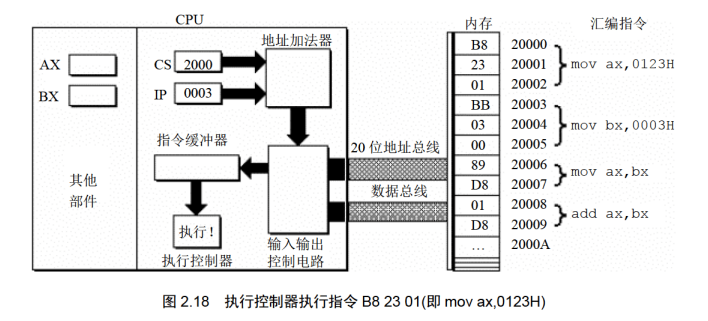

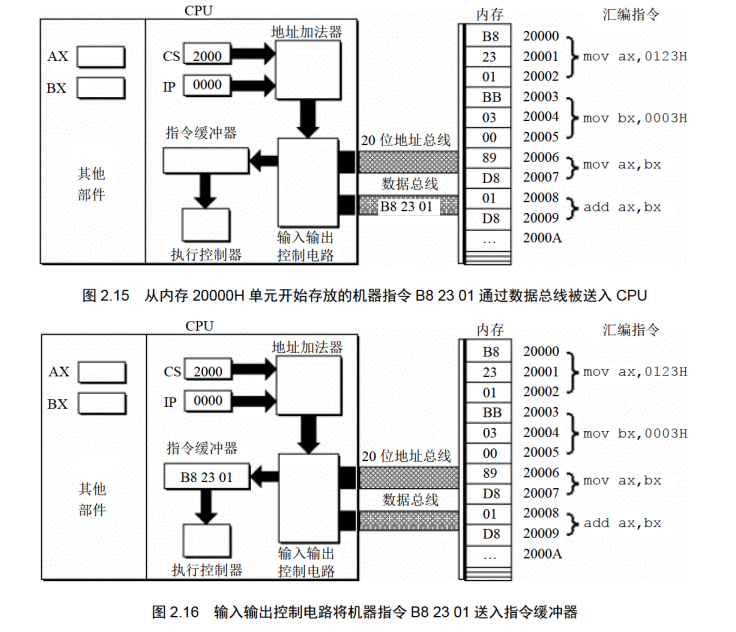

　　（1）从CS：IP读取指令，进入指令缓冲器

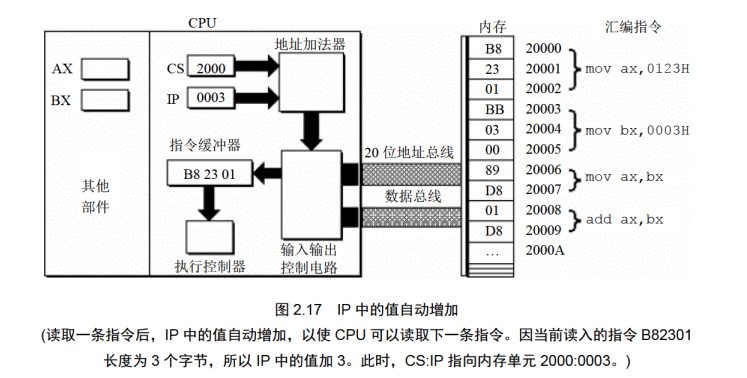

　　（2）IP=IP+所取指令的长度，从而指向下一条指令

　　（3）执行指令，转到（1）

　　

　　在8086cpu加点启动或复位后，CS：IP被设置为CS=FFFFH，IP=0000H，即刚启动时，从FFFF0H单元读取指令

11.修改CS、IP的指令

　　cpu中，程序员能用指令读写的部件只有寄存器

　　mov不能用于设置CS、IP的值

　　可用“jmp段地址：偏移地址”修改CS、IP内容

　　　　jmp 2AE3：3 ——CS=2AE3H、IP=0003H

　　若想仅修改IP的内容

　　　　“jmp 某一合法寄存器”——用寄存器中的值修改IP

　　　　jmp ax好似mov IP，ax

 12.代码段



实验1：查看cpu和内存，用机器指令和汇编指令编程

　　进入debug

　　　　

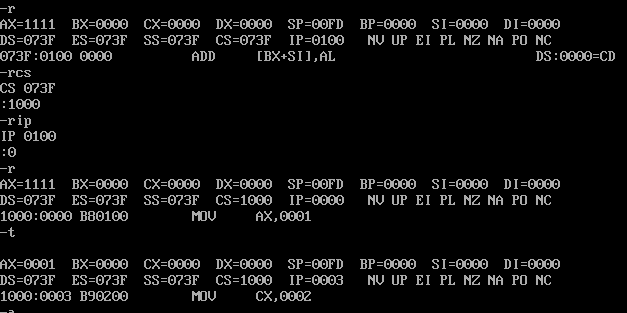

 　　用R命令查看，改变cpu寄存器的内容

　　　　



 　　　　最后一行是CS：IP指向内存单元存放的机器码，并翻译为汇编指令

　　　　

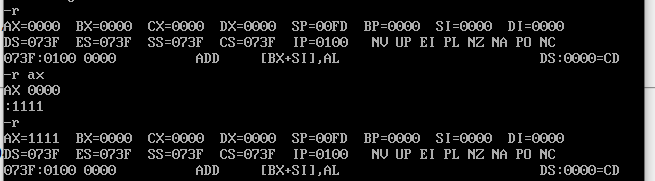

　　　　用r+寄存器名修改寄存器的值

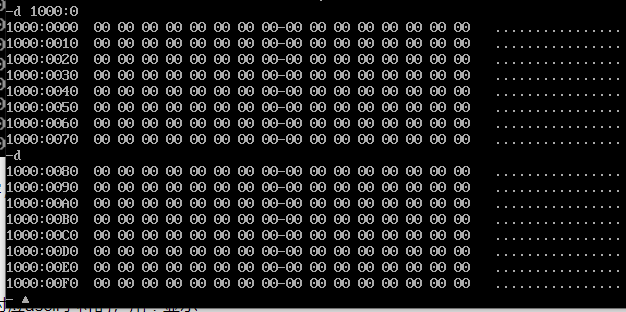

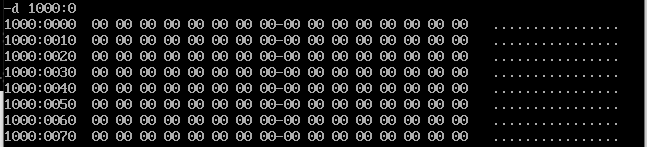

　　用D命令查看内存中的内容

　　　　



　　　　中间是从指定地址开始的128个内存单元的内容，用16进制格式输出

　　　　中间的“-”将输出分隔，便于查看

　　　　左边是每行的起始地址

　　　　右边是每个内存单元中数据的ascii字符，没有对应ascii字符的，用“.”显示

　　　　接着使用D命令：

　　　　

　　　　指定范围：

　　　　



　　用E命令改写内存中的内容：

　　　　



 　　　　也可用提问方式一个一个修改：

　　　　



 　　　　用E命令写入字符：

　　　　



 　　　　用E命令写入字符串

　　　　

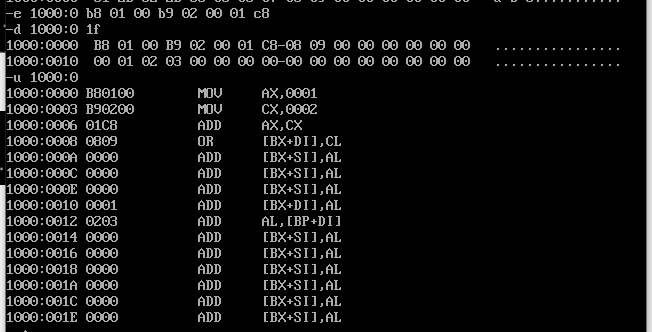

 　　用E命令写入机器码，用U命令查看内存中机器码的含义，用T命令执行机器码：

　　　　机器码　　对应的汇编指令
　　　　b80100　　mov ax, 0001
　　　　b90200　　mov cx, 0002
　　　　01c8　　　add ax, cx

　　　　



 　　　　用T命令执行CS：IP指向的指令：

　　　　　　

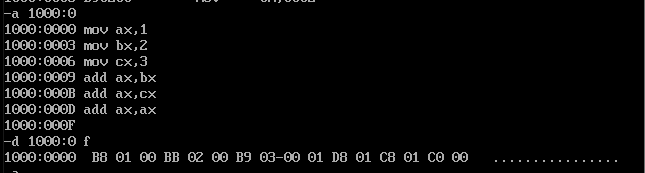

 　　用A命令以汇编指令的形式在内存中写入机器指令：

　　　　



 　　　　a命令给出的起始地址直接按enter表示结束

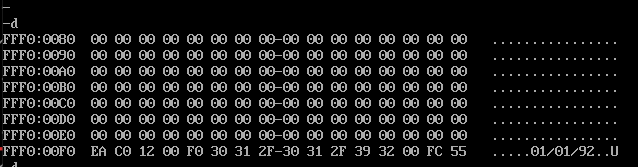

　　PC机主板上写有一个生产日期，在内存FFF00H~FFFFFH的某几个单元中，找到这个日期：

　　　　



 　　　　在rom中，只能读不能改写

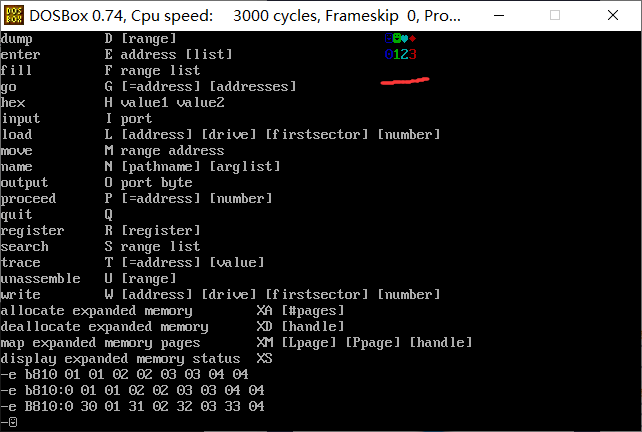

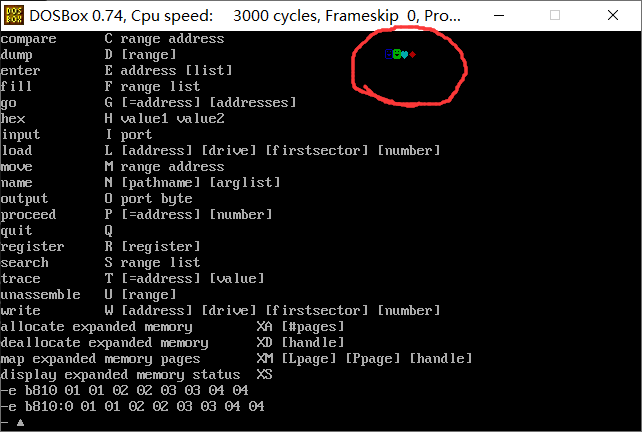

　　向内存中从B8100H开始的单元中填写数据：

　　　　



 　　　　A0000H~BFFFFH这段内存地址空间为显存地址空间，也就是说，我们向A0000H~BFFFFH地址范围的内存地址单元写入数据，这个数据就会写入显存中

　　　　



 　　　　

　　　　Debug的界面显示也是需要屏幕输出，也就是说，Debug程序也需要操作显存地址空间去显示它的界面内容。而此时，我们也正在Debug界面中通过E命令修改显存地址空间内容，所以我　　　　　　　　　　　　　　　　　　　　　　　　　　　　们的操作和Debug的操作产生了一个冲突，导致了上述问题出现。

　　　　Debug在执行上述E命令的步骤如下：

　　　　　　当我们输入完命令后，按下“Enter”键去执行，此时Debug并未去立即执行E命令，而是转而先处理它的界面显示。
　　　　　　处理界面显示的操作很简单，就是将屏幕中每一行数据显示整体向上滚动一行。此步骤中，上一条E命令显示出的字符也向上滚动了一行。
　　　　　　界面显示处理完成后，才开始执行E命令，修改了命令指定的内存单元内容。
　　　　　　由于修改的是显存地址空间，所以屏幕显示出本次E命令修改的字符。













---

检测点2.1

　　（1）f4a3h  31a3h  3123h  6246h  826ch  04d8h  0482h  6c82h  d882h  d888h  d810h  6246h

　　（2）mov ax,2

　　　　add ax,ax

　　　　add ax,ax

　　　　add ax,ax

检测点2.2

　　（1）00010h，1000fh

　　（2） 1001h，2000h
