Matlab·学习 | （一）太阳系模型

​

目录

前言：

效果图如下：

Matlab代码：

1.主文件：

2.相对公转绘制：

3.移动轨迹绘制：

4.个体主体绘制

总结:

---

前言：

个人学习内容分享：太阳系模型：初学matlab的绘图学习案例。

想要得到更加完美的星球信息进行更改：推荐奇点天文实验室获取更加真实的数据。

---

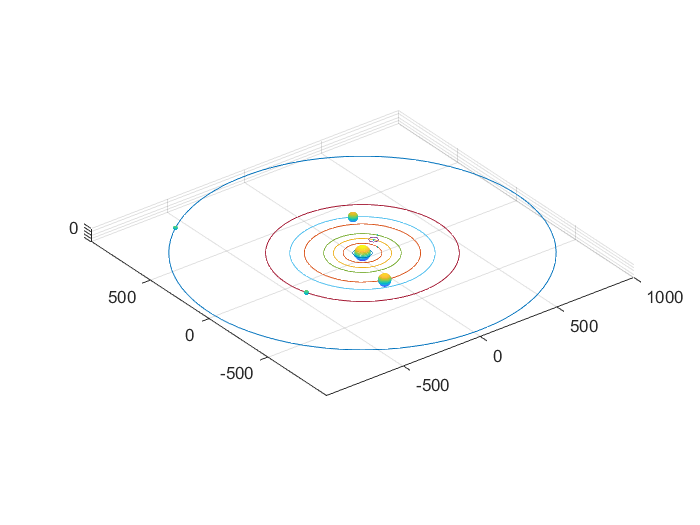

效果图如下：

​编辑

---

Matlab代码：

1.主调用文件：

clear;clc
%行星级半径在20以上，卫星在20以内
title='taiyangxi';
text='taiyangxi';
for t=0:3600
    %(球心坐标x,y,z,半径，自转效果)
    drawball(0,0,0,40,t);
    hold on
    %(公转半径,公转圆心x坐标，公转圆心y坐标，相对纵向空间位置，自转半径，自转效果，公转速度)
    %水星
    Mercury=drawxinggui(50,0,0,0,1,t,10/58);
    %金星
    Venus=drawxinggui(100,0,0,0,2.3,t,10/243);
    %地球,月亮
    Earth=drawxinggui(150,0,0,0,2.5,t,10);
    moor.x=Earth(1);
    moor.y=Earth(2);
    drawxinggui(25,moor.x,moor.y,0,0.8,t,10)
    %火星
    Mars=drawxinggui(200,0,0,0,1.5,t,10);
    %土星
    Saturn=drawxinggui(375,0,0,0,25,t,10/0.5);
    %天王星
    Uranus=drawxinggui(500,0,0,0,11,t,10/0.7);
    %海王星
    Neptune=drawxinggui(1000,0,0,0,10,t,10/0.8);
    %木星
    Jupiter=drawxinggui(300,0,0,0,33,t,10/0.4);
    axis equal
    pause(0.04)
    hold off
end

---

2.相对公转绘制：

同时调用绘制星轨和行星的函数，只不过这里公转的圆心发生了改变。

function w1=drawxinggui(R,x,y,z,r,c,v)
x1=R*cos(c/180*pi*v)+x;
y1=R*sin((c/180)*pi*v)+y;
w1=[x1,y1];
drawcircle(x,y,R)
drawball(x1,y1,z,r,c)

---

3.移动轨迹绘制：

绘制星轨：其实就是星球运动的轨迹

function drawcircle(x0,y0,r0)
c=linspace(0,2*pi,100);
X=r0*cos(c)+x0;
Y=r0*sin(c)+y0;
plot(X,Y)
axis equal

---

4.个体主体绘制：

绘制一个自转的星球

function drawball(x0,y0,z0,r0,c)
a=linspace(0,pi,20);
b=linspace(0,2*pi,40)+c;
[A,B]=meshgrid(a,b);
X=r0*sin(A).*cos(B)+x0;
Y=r0*sin(A).*sin(B)+y0;
Z=r0*cos(A)+z0;
mesh(X,Y,Z)
end

---

总结:

这是一个非常非常基础的一个星系运行模型，然后真实星球大小比例绘制出的图案，属实不美观，所以只能进行简化处理，然后行星运行的轨迹其实不完全是圆形，所以为了追求更加贴近真实，其实可以赋予更加准确的运动轨迹的相关参数，还有行星的公转轨迹也不再同一个平面上。以及动态的美观，行星轨迹可以改为逐渐生成。

​
