实验5:开源控制器实践——POX

一.基础要求只需要提交h1 ping h2、h2和h3的tcpdump抓包结果截图,外加L2_learning模块代码流程图,其余文字请勿赘述;
1.使用命令创建拓扑:
sudo mn --topo=single,3 --mac --controller=remote,ip=127.0.0.1,port=6633 --switch ovsk,protocols=OpenFlow10

2.Hub模块
1)开启pox
./pox.py log.level --DEBUG forwarding.hub

2)开启主机终端
mininet> xterm h2 h3
3)抓取数据包
h2主机终端:tcpdump -nn -i h2-eth0
h3主机终端:tcpdump -nn -i h3-eth0
4)h1 ping h2的tcpdump抓包结果截图

由上述实验结果可以看出,h1 ping h2,h2和h3都能同时接收到数据包,结果符合Hub模块的作用:在每个交换机上安装泛洪通配符规则,将数据包广播转发,此时交换机等效于集线器
3.Switch模块
1)停止hub模块,运行forwarding文件夹下的 l2_learning 模块

·h1 ping h2的抓包结果截图

h1 ping h2时,只有h2能收到icmp报文,当h1 ping 其他主机时,只有相应主机可以接收到数据包,验证了switch模块的功能:让Openflow交换机实现L2自学习,可见交换机对数据包进行了学习,实现从相应的端口发出,只有目的主机可以抓取到报文
2)L2_learning模块代码流程图

二.进阶要求为选做,有完成的同学请提交相关代码和运行结果,以及ovs-ofctl交换机流表项截图,代码保存目录同要求2,形式不限,有完成比未完成的上机分数更高。
1.重新搭建(一)的拓扑,此时交换机内无流表规则,拓扑内主机互不相通;编写Python程序自定义一个POX模块SendFlowInSingle3,并且将拓扑连接至SendFlowInSingle3(默认端口6633),实现向s1发送流表规则使得所有主机两两互通。
1)搭建拓扑后,清除流表
dpctl del-flows
2)测试连通性

3)创建文件SendFlowInSingle3.py

from pox.core import core
import pox.openflow.libopenflow_01 as of
from pox.openflow.of_json import *


def _handle_ConnectionUp(event):
    msg = of.ofp_flow_mod()
    msg.priority = 1
    msg.match.in_port = 1
    msg.actions.append(of.ofp_action_output(port=2))
    msg.actions.append(of.ofp_action_output(port=3))
    event.connection.send(msg)

    msg = of.ofp_flow_mod()
    msg.priority = 1
    msg.match.in_port = 2
    msg.actions.append(of.ofp_action_output(port=1))
    msg.actions.append(of.ofp_action_output(port=3))
    event.connection.send(msg)

    msg = of.ofp_flow_mod()
    msg.priority = 1
    msg.match.in_port = 3
    msg.actions.append(of.ofp_action_output(port=1))
    msg.actions.append(of.ofp_action_output(port=2))
    event.connection.send(msg)


def launch():
    core.openflow.addListenerByName("ConnectionUp", _handle_ConnectionUp)

4)运行文件下发流表

5)测试连通性


2.基于进阶1的代码,完成ODL实验的硬超时功能。
1)创建SendPoxHardTimeOut.py

from pox.core import core
import pox.openflow.libopenflow_01 as of

class SendPoxHardTimeOut(object):
    def __init__(self):
        core.openflow.addListeners(self)
    def _handle_ConnectionUp(self, event):


        msg = of.ofp_flow_mod()
        msg.priority = 3
        msg.match.in_port = 1
        msg.hard_timeout = 10  #硬超时10秒
        event.connection.send(msg)

        msg = of.ofp_flow_mod()
        msg.priority = 1
        msg.match.in_port = 1
        msg.actions.append(of.ofp_action_output(port = of.OFPP_ALL))
        event.connection.send(msg)


        msg = of.ofp_flow_mod()
        msg.priority = 3
        msg.match.in_port = 3
        msg.hard_timeout = 10  #硬超时10秒
        event.connection.send(msg)

        msg = of.ofp_flow_mod()
        msg.priority = 1
        msg.match.in_port = 3
        msg.actions.append(of.ofp_action_output(port = of.OFPP_ALL))
        event.connection.send(msg)

def launch():
    core.registerNew(SendPoxHardTimeOut)

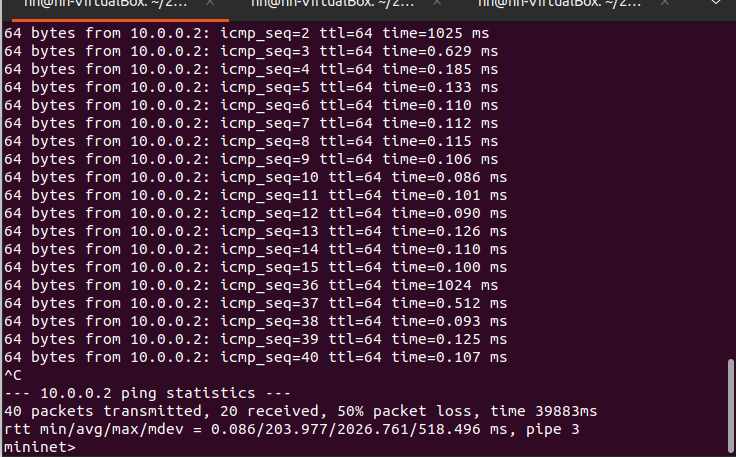

2)基于进阶1的代码,完成ODL实验的硬超时功能。(先运行SendFlowSingle3,先通再断再恢复)



三.个人总结,包括但不限于实验难度、实验过程遇到的困难及解决办法,个人感想,不少于200字。
本次实验要求掌握pox控制器的工作原理以及通过验证POX的forwarding.hub和forwarding.l2_learning模块,下发流表等操作,进阶实验需要先将流表删除再建立然后实现硬超时间,相对来说会复杂一点,在实验过程中遇到的问题:
1.建立SendFlowInSingle3无法启动
解决办法:只能在/212002325/pox下执行,要先将/212002325/lab5下的建立的POX模块SendFlowInSingle3复制至/pox下
执行命令:sudo cp SendFlowInSingle3.py/home/hh/212002325/pox
但是由于路径问题找不到此文件,所以我直接文件管理复制到/pox
