实验3：OpenFlow协议分析实践

一、实验目的

能够运用 wireshark 对 OpenFlow 协议数据交互过程进行抓包；
能够借助包解析工具，分析与解释 OpenFlow协议的数据包交互过程与机制。

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

（一）基本要求

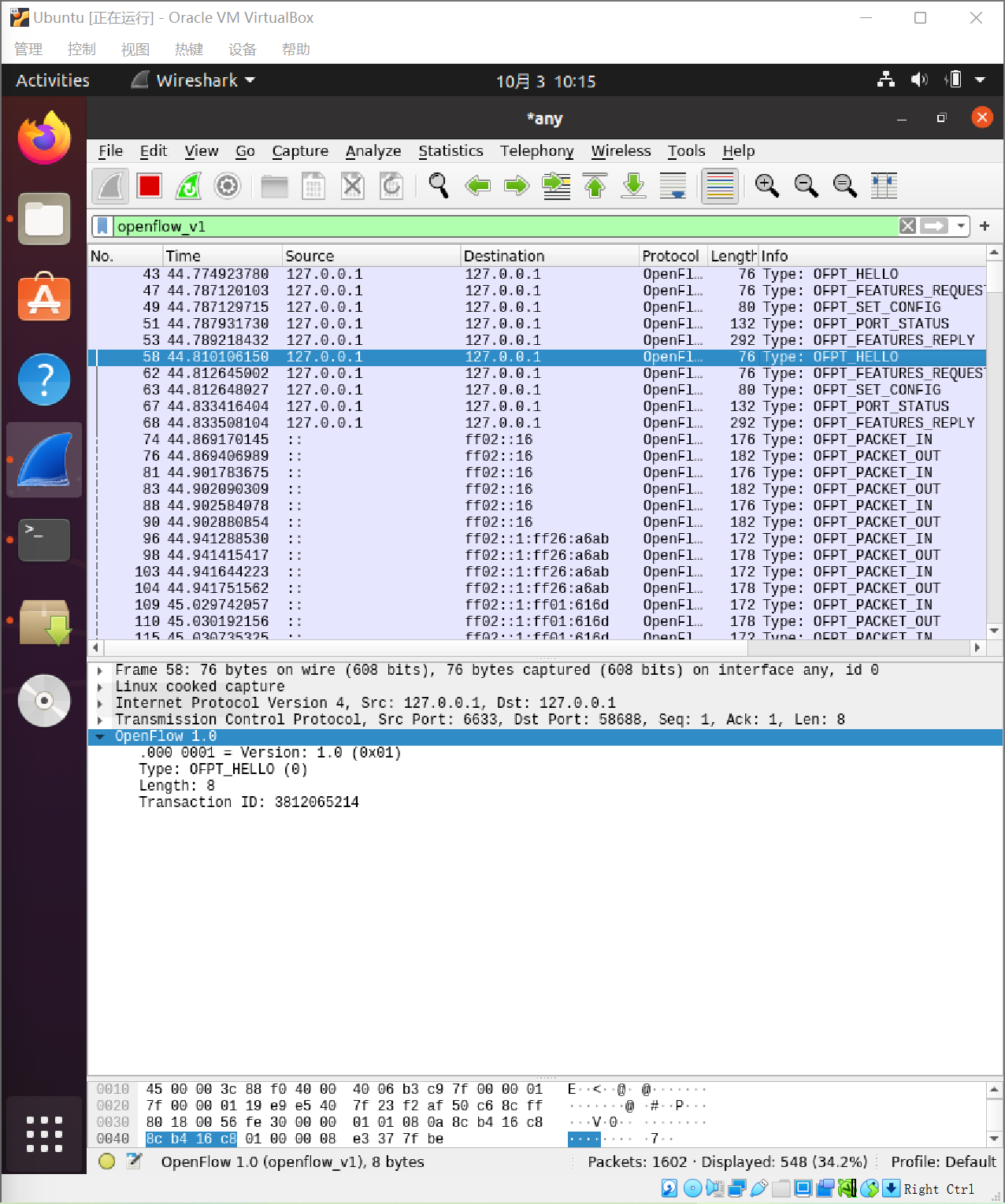

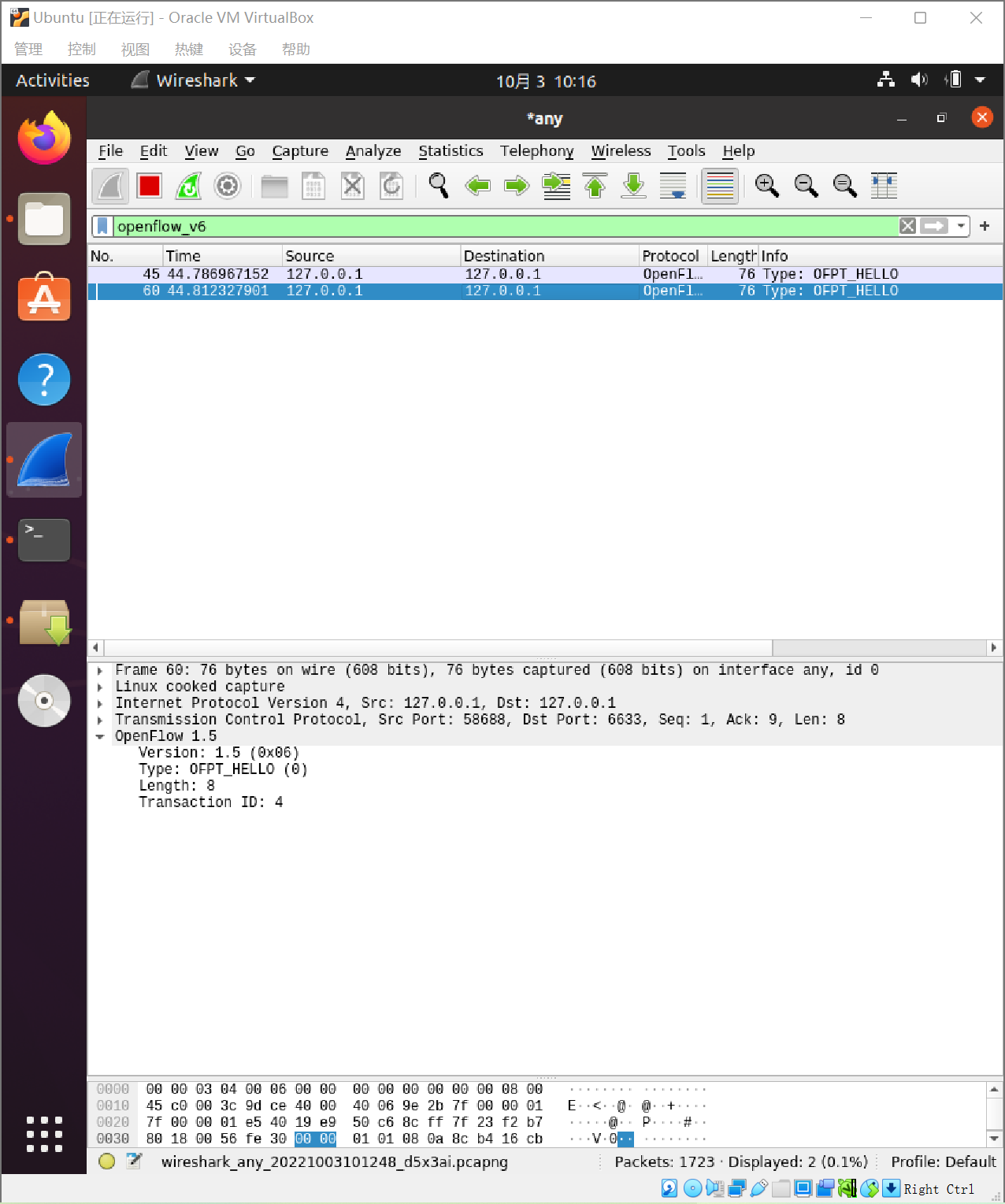

1.hello

控制器6633端口（我最高支持OpenFlow1.0）--->交换机58688端口

交换机58688端口（我最高支持OpenFlow1.5）--->控制器6633端口

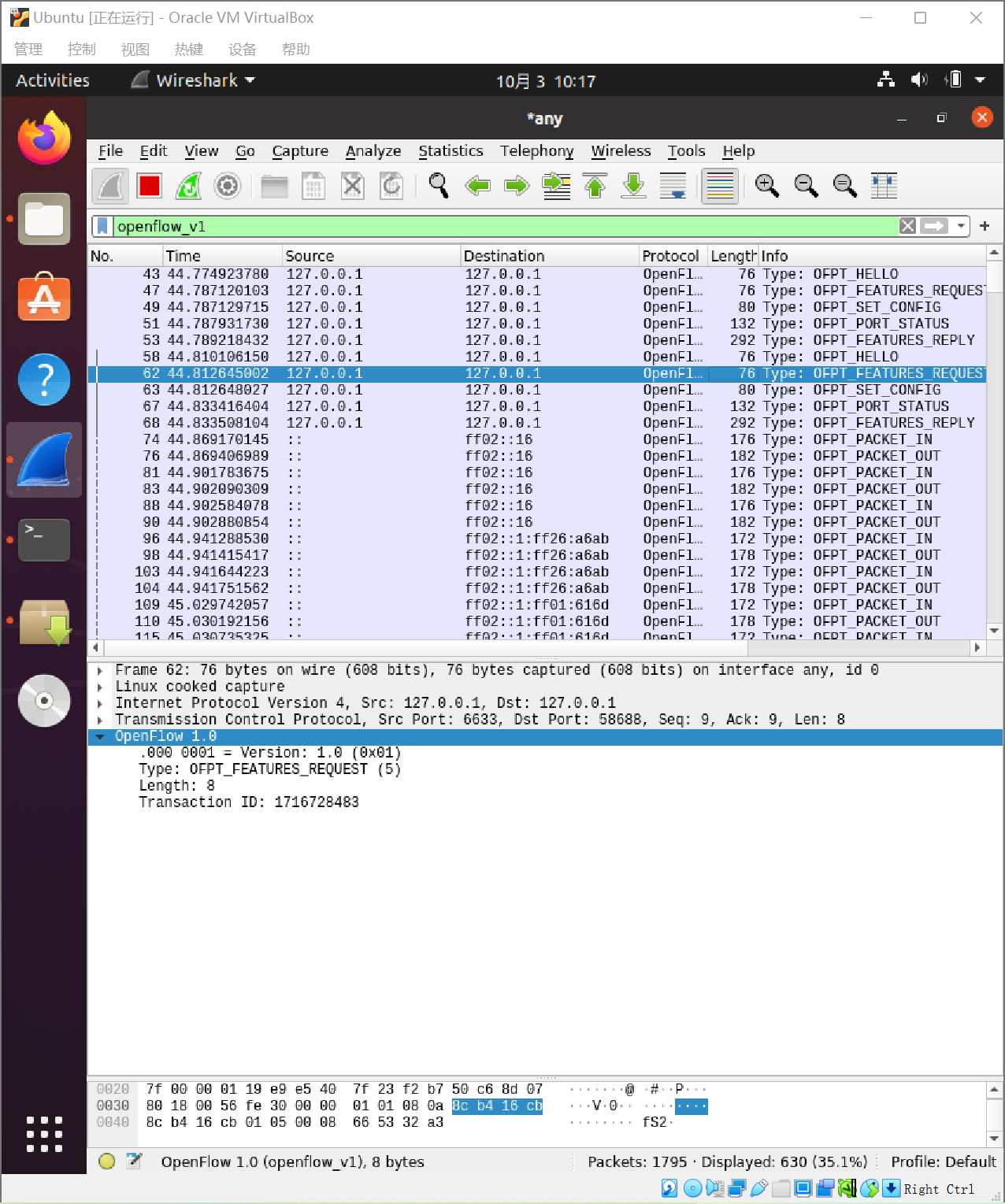

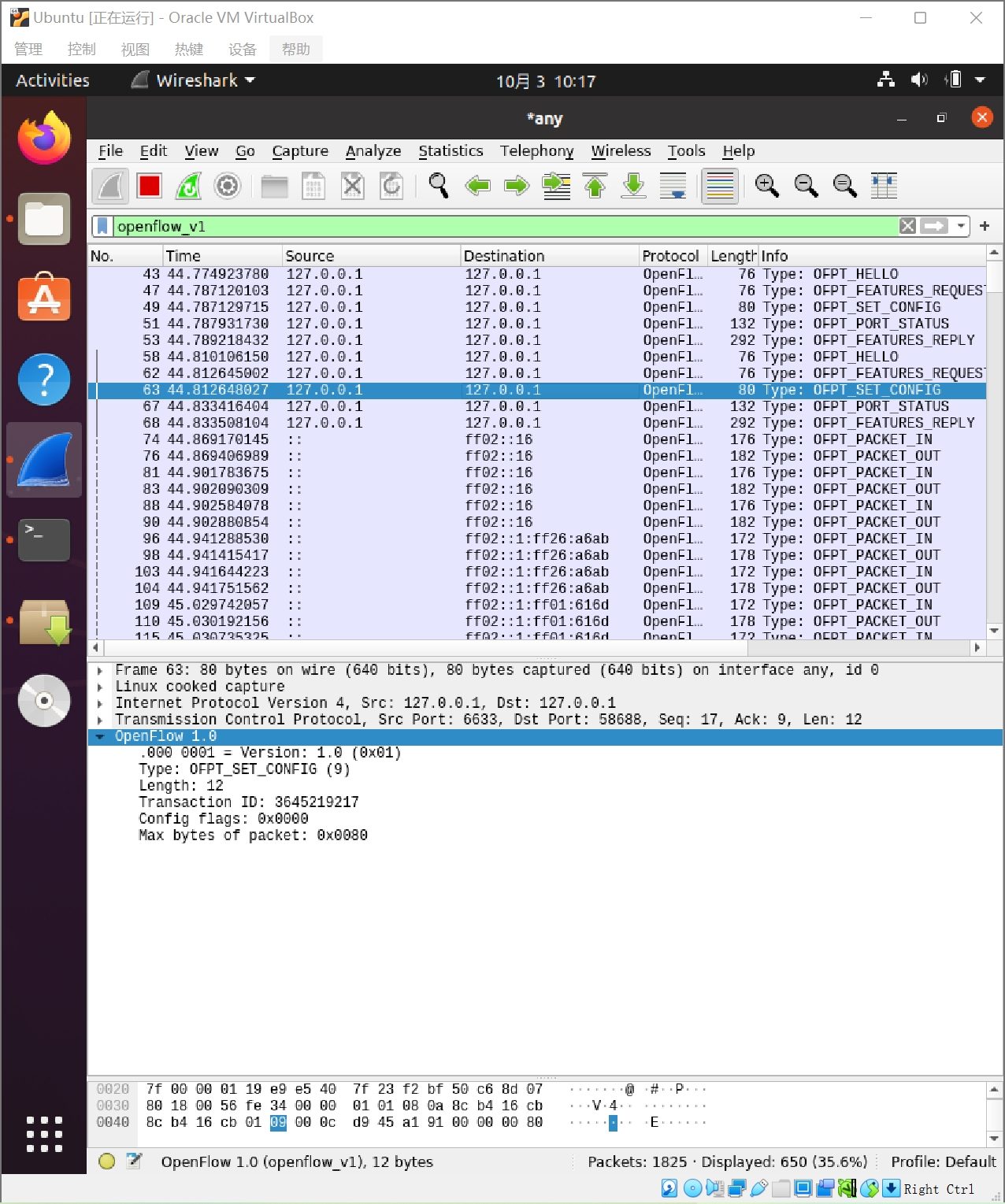

2.Features Request/Set Config

控制器6633端口（我需要你的特征信息） ---> 交换机58688端口

控制器6633端口（请按照我给你的flag和max bytes of packet进行配置） ---> 交换机58688端口

3.Port_Status

当交换机端口发生变化时，告知控制器相应的端口状态。

4.Features Reply

交换机58688端口（这是我的特征信息，请查收） ---> 控制器6633端口

5.packet_in

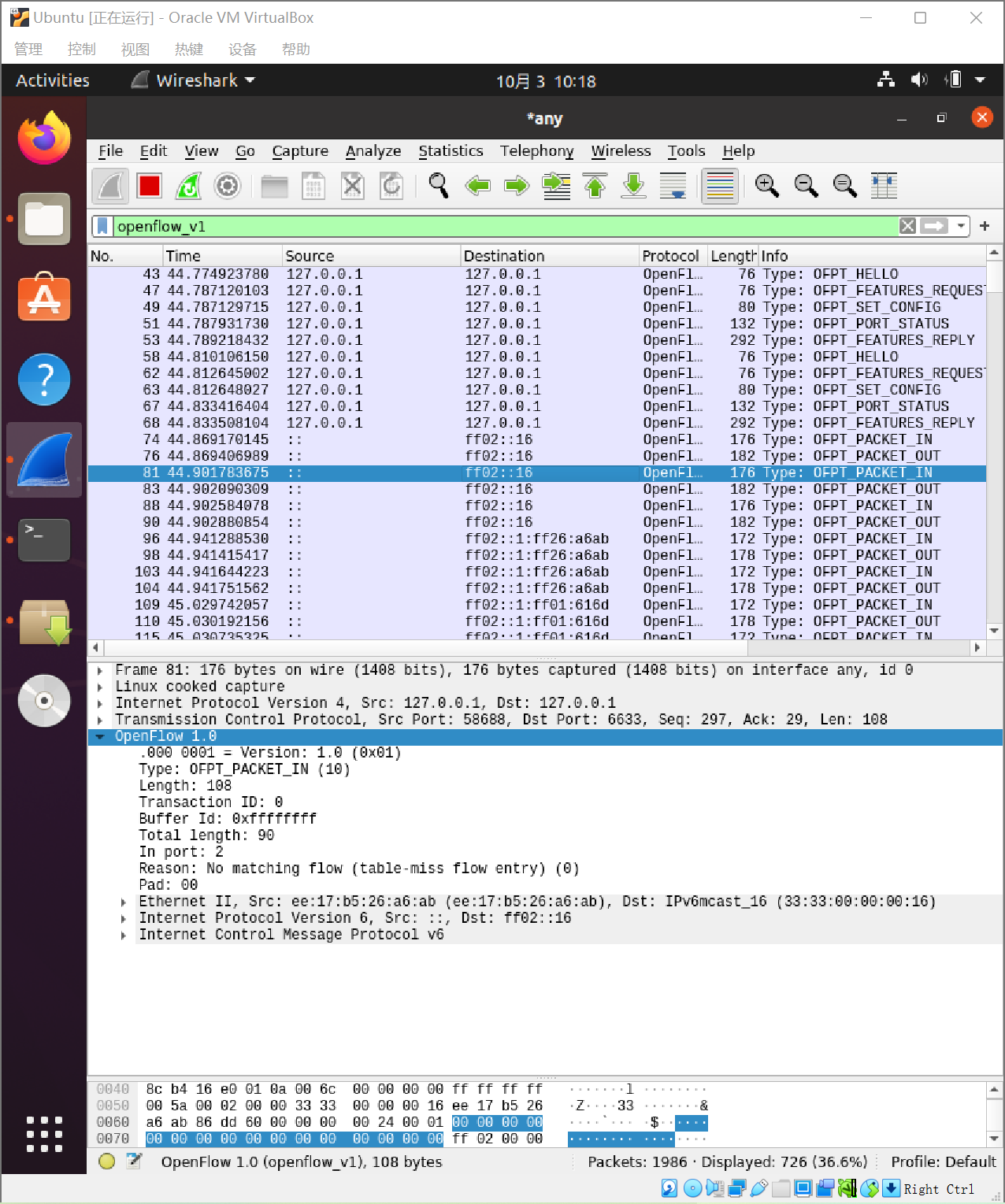

有两种情况：

交换机查找流表，发现没有匹配条目时
有匹配条目但是对应的action是OUTPUT-CONTROLLER时

交换机58688端口（有数据包进来，请指示）--- 控制器6633端口

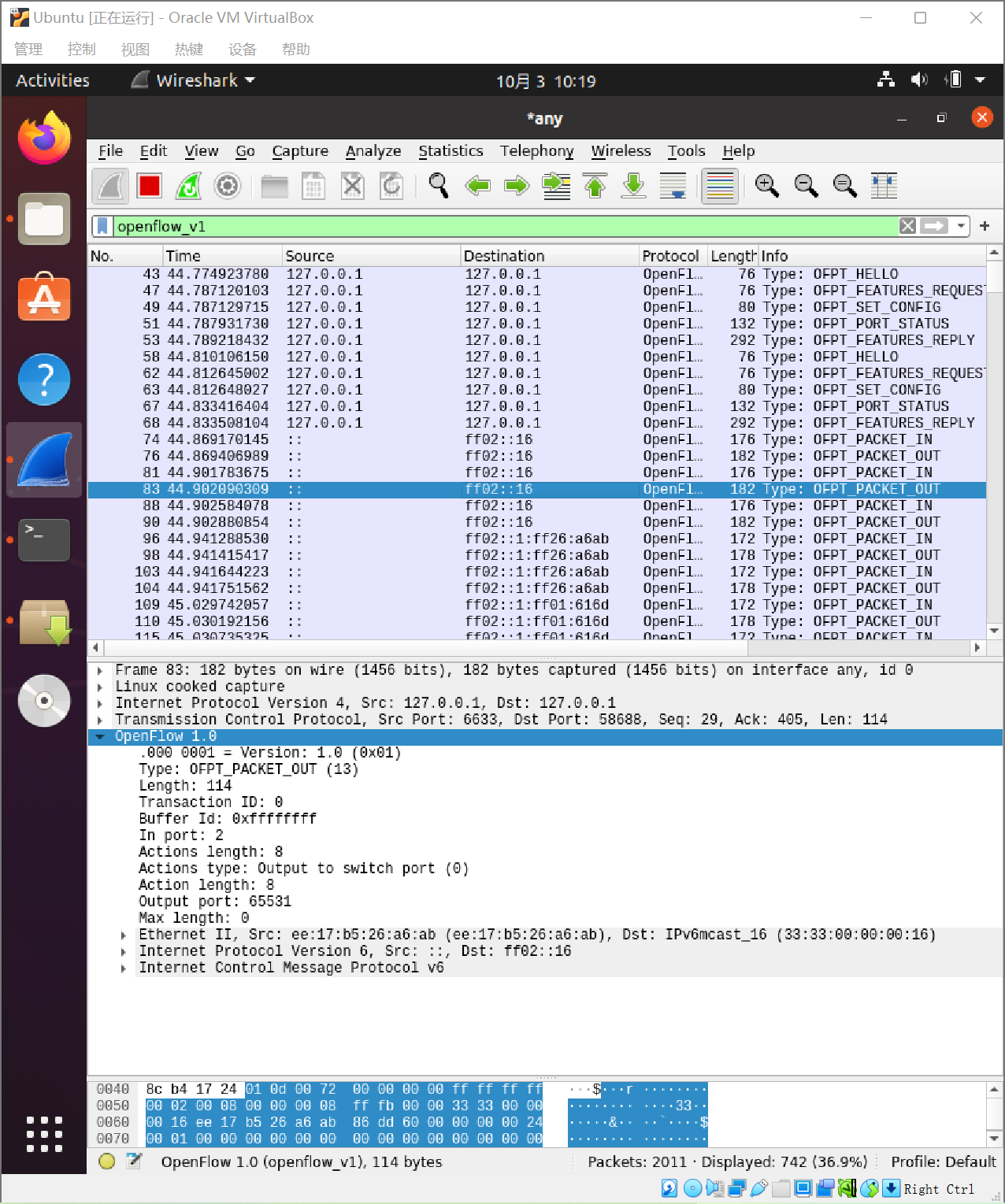

6.Packet_out

控制器6633端口（请按照我给你的action进行处理） ---> 交换机58688端口

7.flow_mod

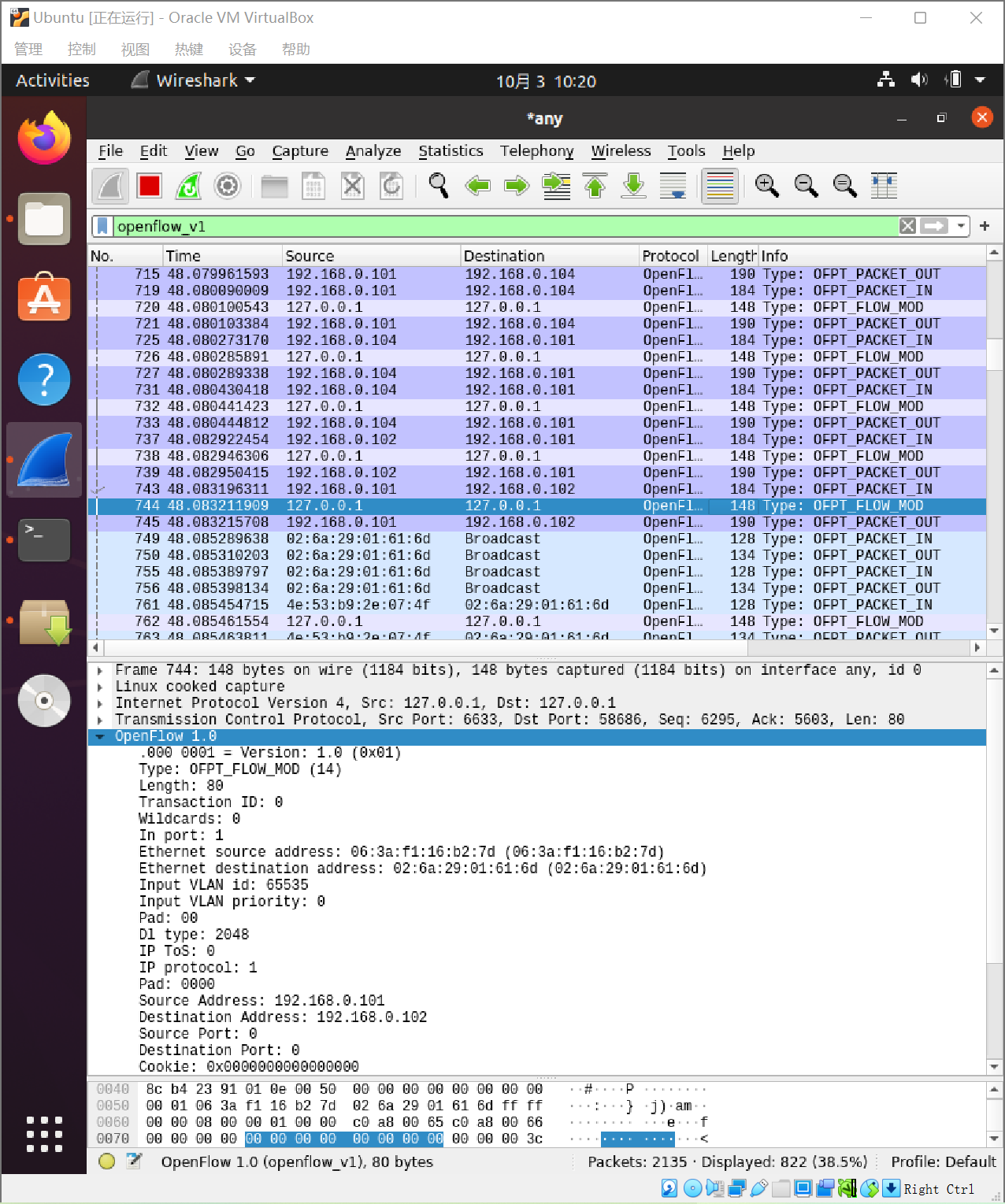

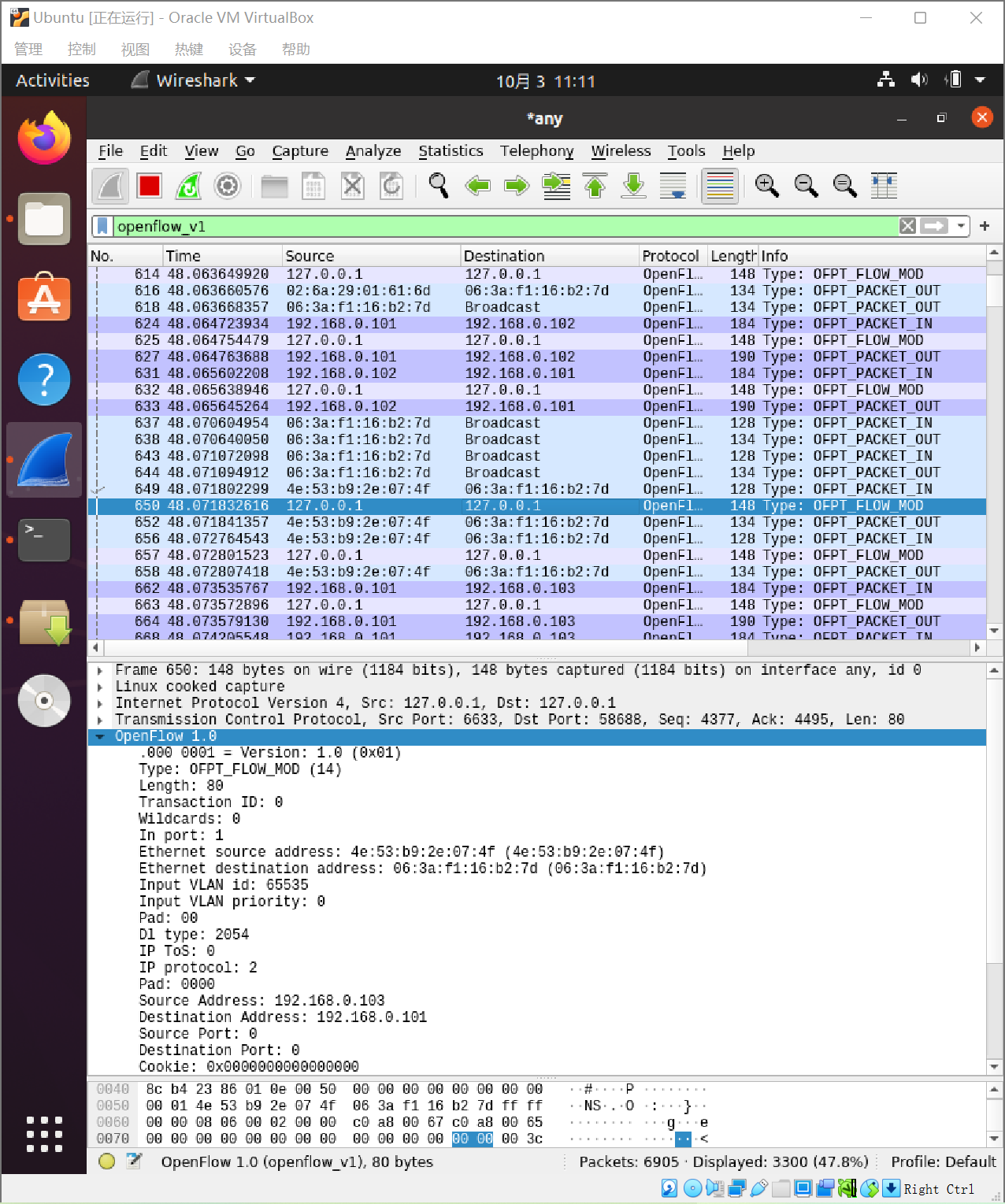

分析抓取的flow_mod数据包，控制器通过6633端口向交换机58686端口、交换机58688端口下发流表项，指导数据的转发处理

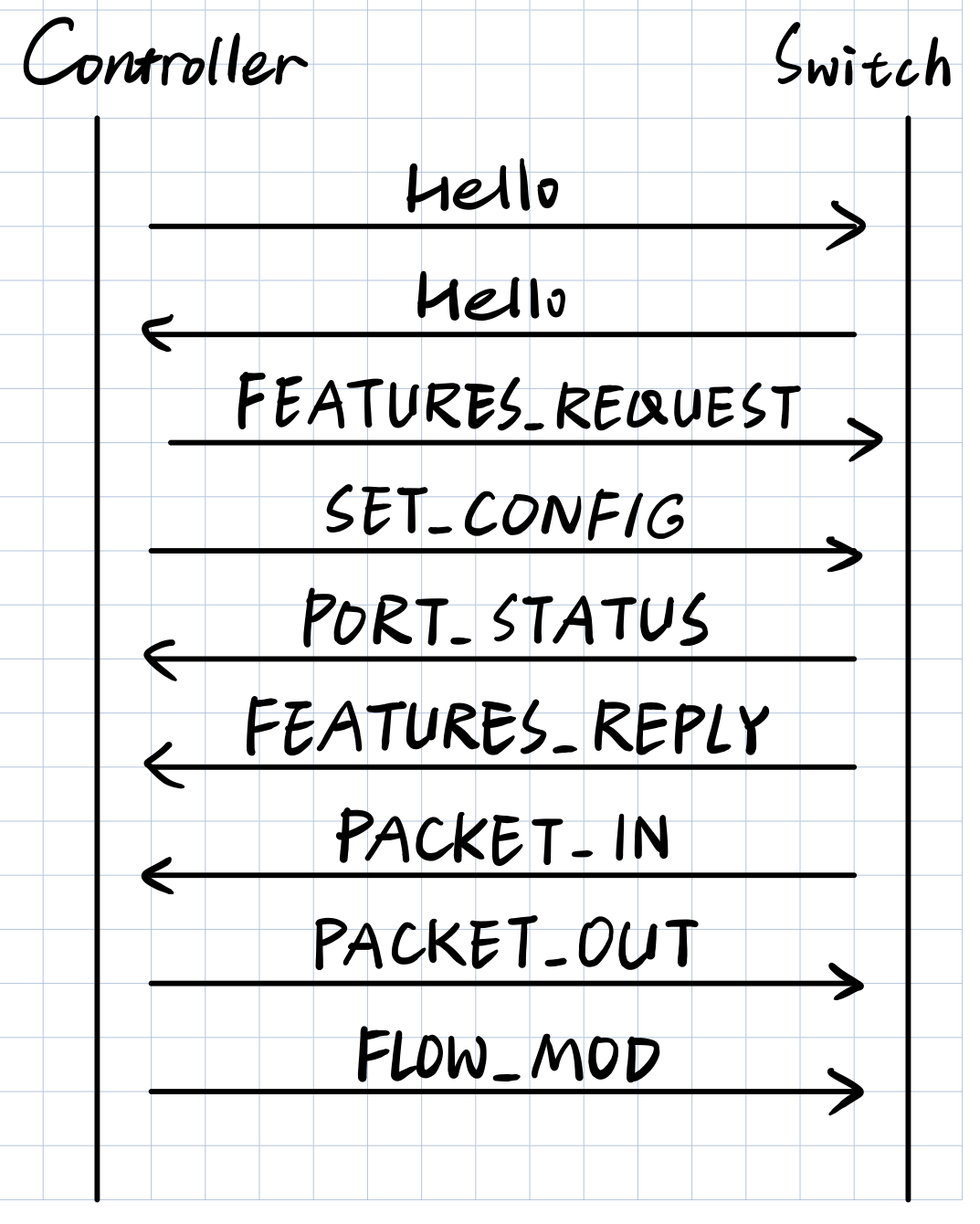

8.查看抓包结果，分析OpenFlow协议中交换机与控制器的消息交互过程，画出相关交互图或流程图

9.回答问题：交换机与控制器建立通信时是使用TCP协议还是UDP协议？

是TCP协议，可以从报文信息中直接看出。
