实验7：基于REST API的SDN北向应用实践

实验7：基于REST API的SDN北向应用实践

一、实验目的

1. 能够编写程序调用OpenDaylight REST API实现特定网络功能；
2. 能够编写程序调用Ryu REST API实现特定网络功能。

二、实验环境

1. 下载虚拟机软件Oracle VisualBox或VMware；
2. 在虚拟机中安装Ubuntu 20.04 Desktop amd64，并完整安装Mininet、OpenDaylight（Carbon版本）、Postman和Ryu；

三、实验要求

（一）基本要求

1. 编写Python程序，调用OpenDaylight的北向接口实现以下功能

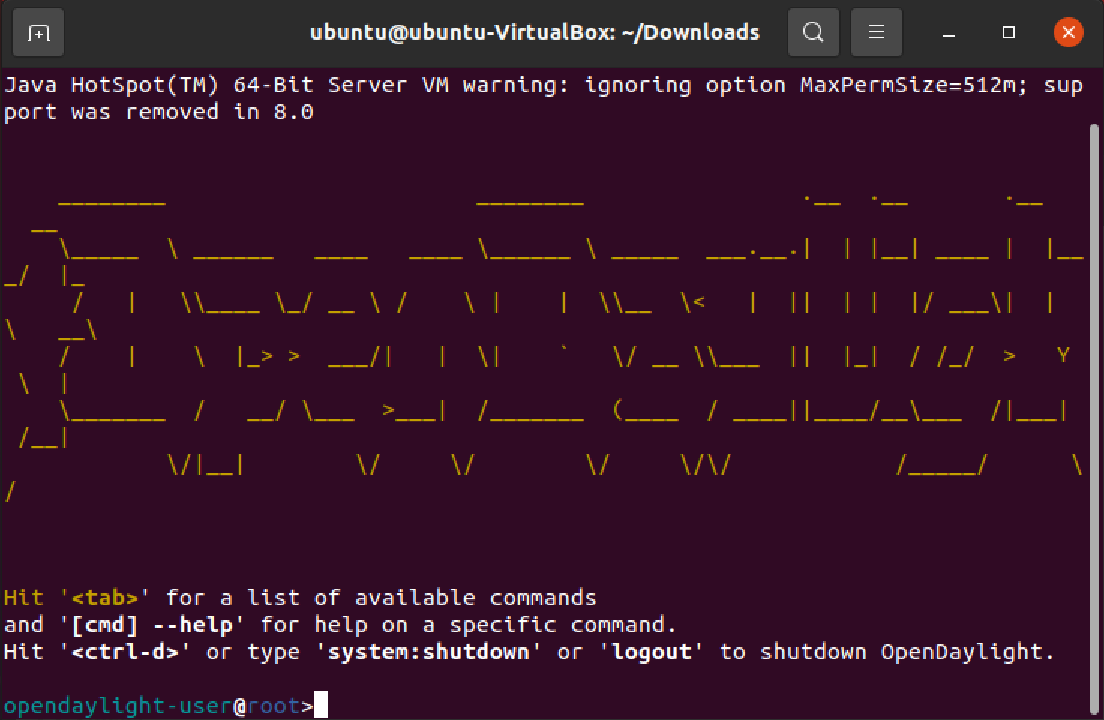

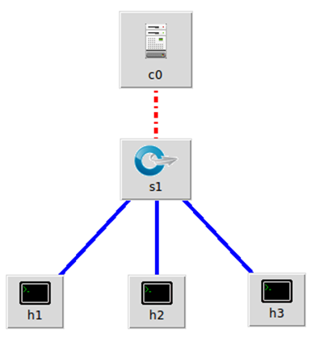

(1)利用Mininet平台搭建下图所示网络拓扑，并连接OpenDaylight；

(2)下发指令删除s1上的流表数据。

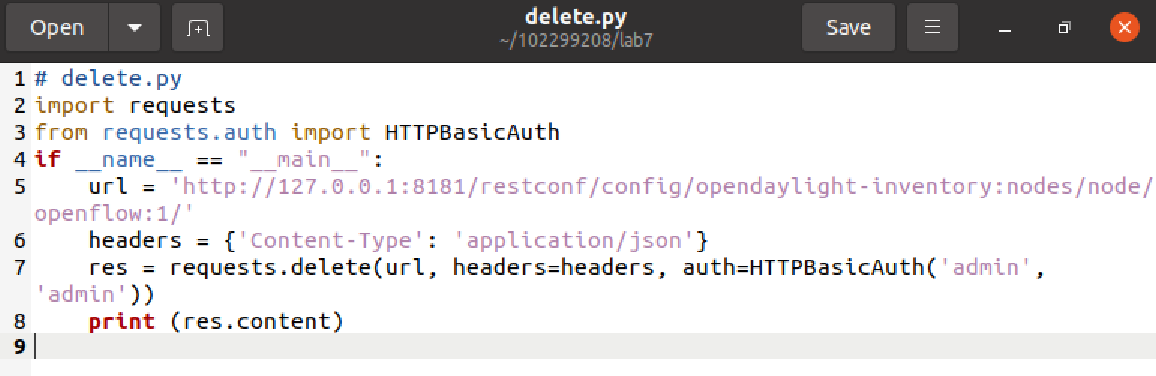

• 创建并编写 delete.py 文件

• 命令行输入python3 delete.py

(3)下发硬超时流表，实现拓扑内主机h1和h3网络中断20s。

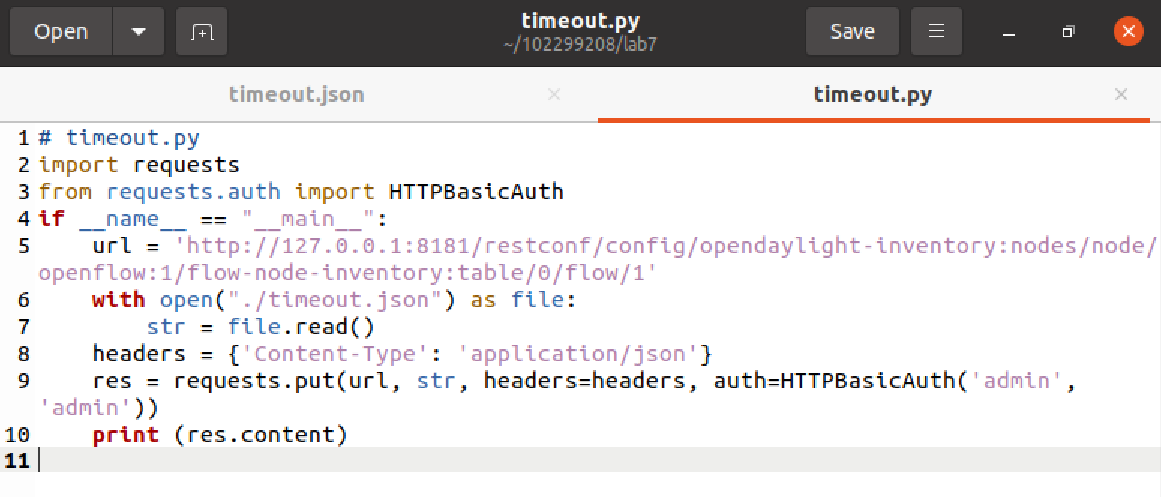

• 创建并编写 timeout.py 文件

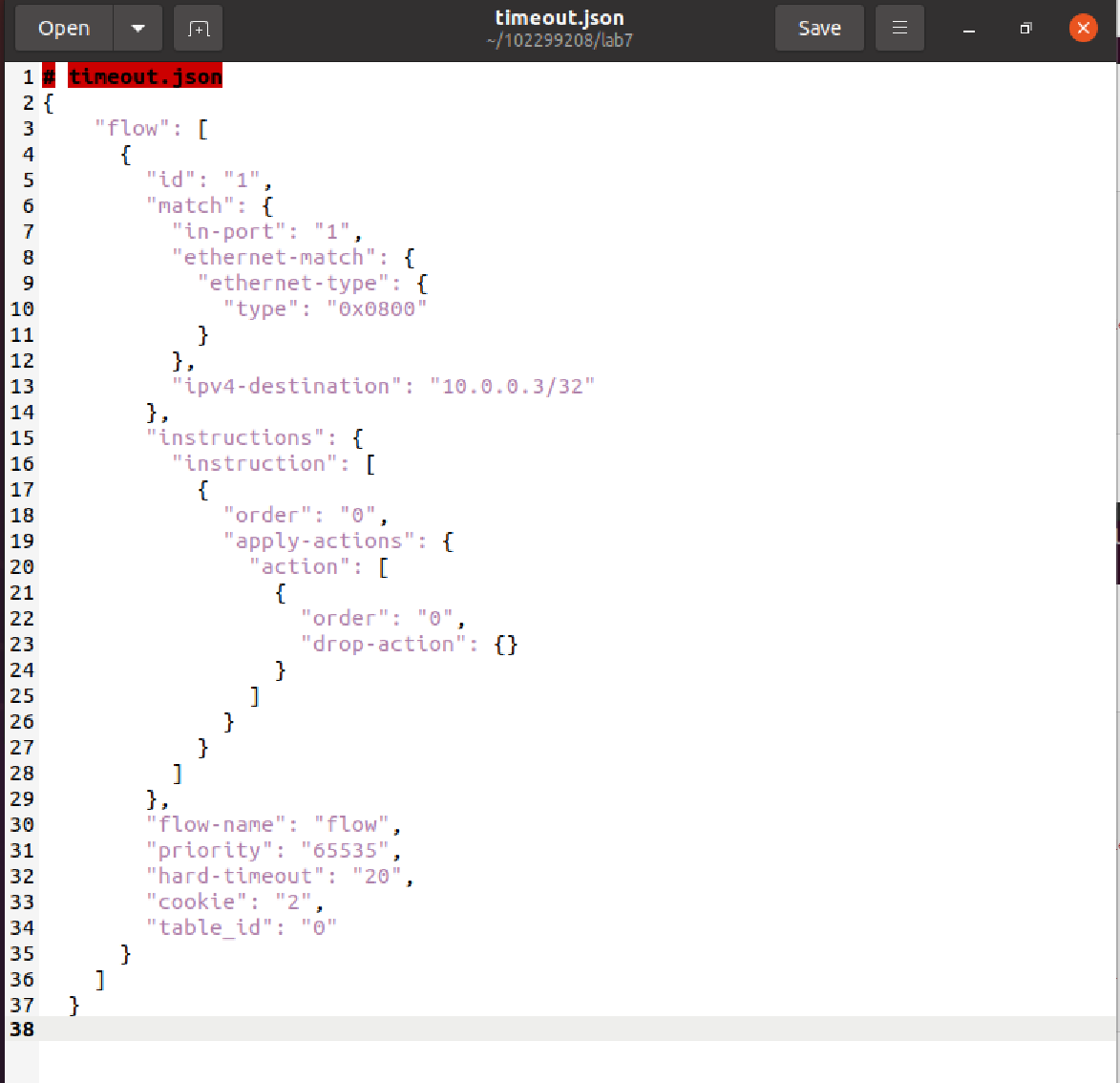

• 创建并编写 timeout.json 文件

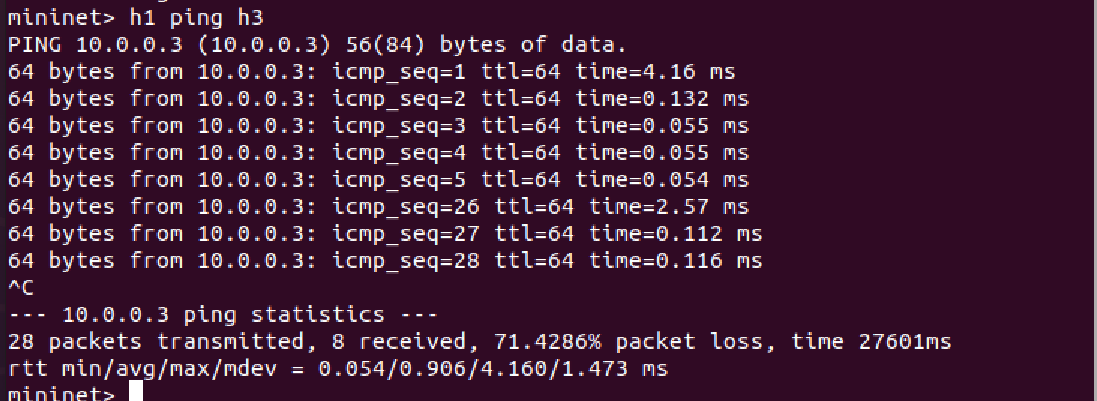

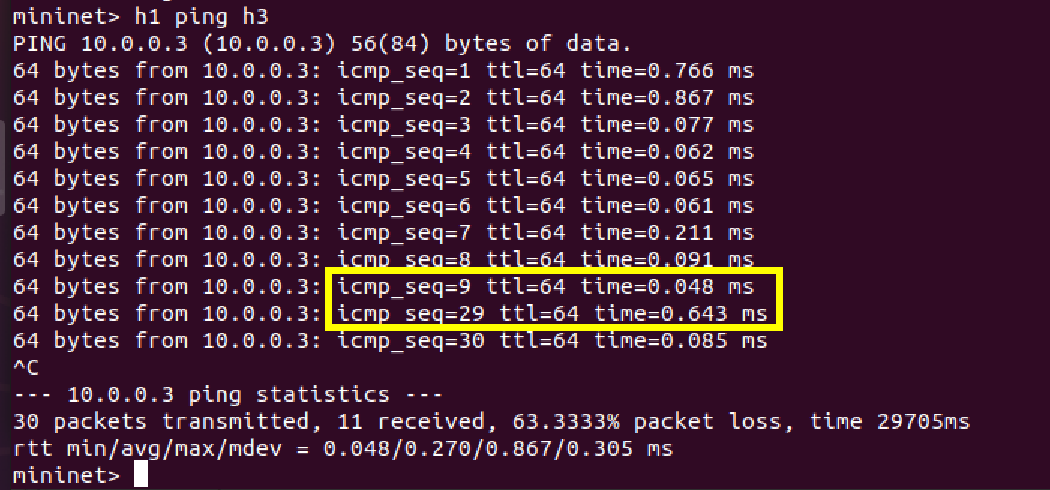

h1 ping h3

终端输入python3 timeout.py

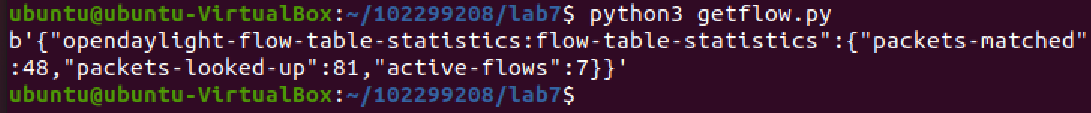

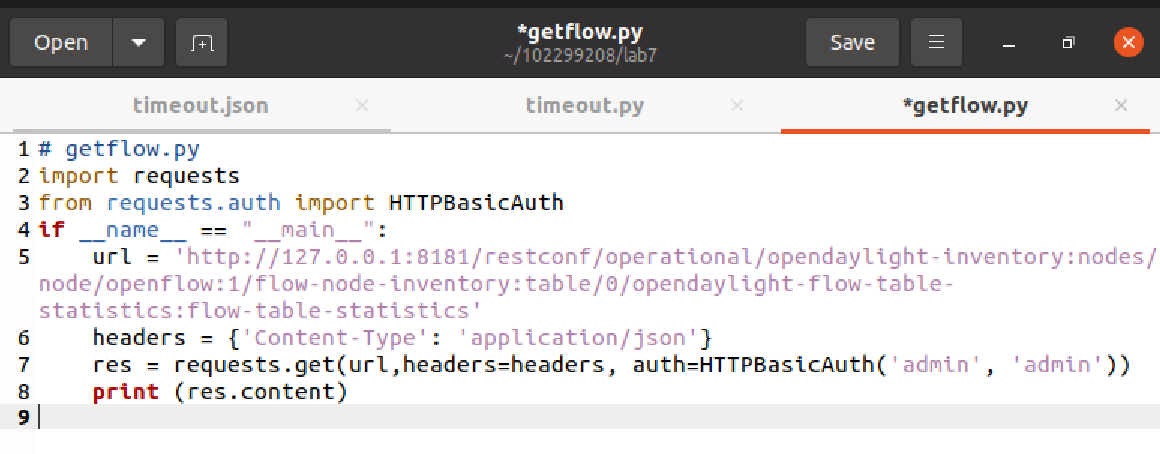

(4)获取s1上活动的流表数。

创建并编写 getflow.py 文件

命令行输入python3 getflow.py

2.编写Python程序，调用Ryu的北向接口实现以下功能

（1） 实现上述OpenDaylight实验拓扑上相同的硬超时流表下发。

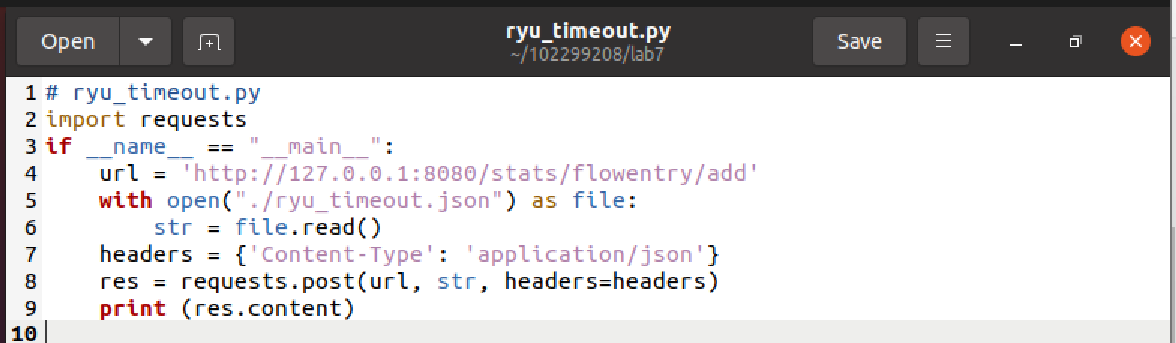

• 创建并编写 ryu_timeout.py 文件

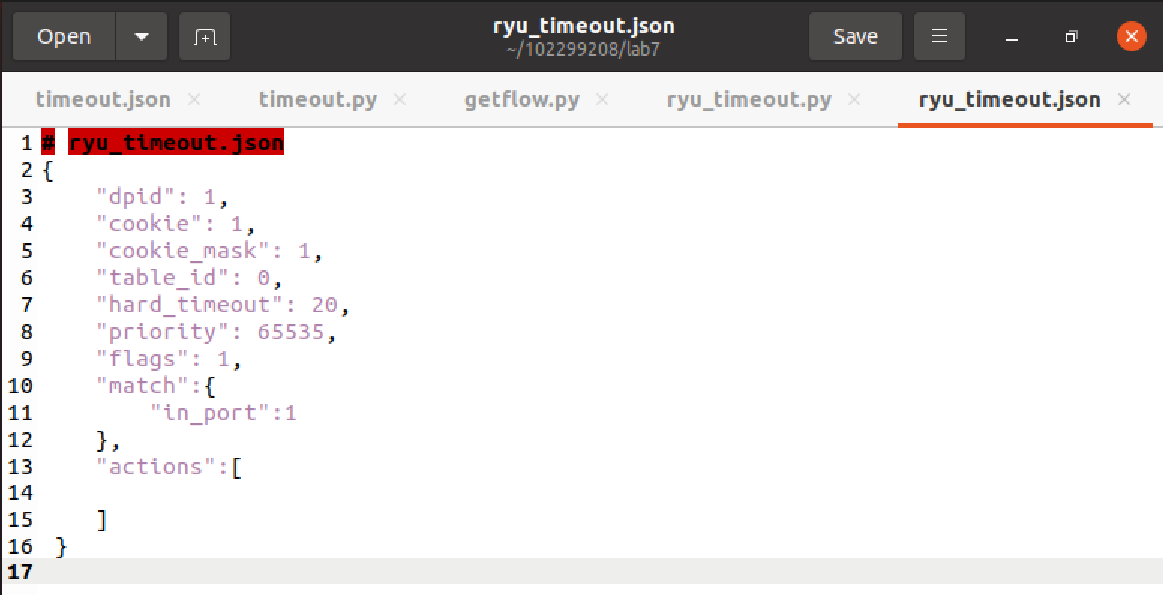

• 创建并编写 ryu_timeout.json 文件

• 关闭ODL控制器，关闭上次的拓扑并清除拓扑sudo mn -c

• 启动ryu控制器ryu-manager ryu.app.simple_switch_13 ryu.app.ofctl_rest

• 创建拓扑
  sudo mn --topo=single,3 --mac --controller=remote,ip=127.0.0.1,port=6633 --switch ovsk,protocols=OpenFlow13

h1 ping h3 , 运行python3 ryu_timeout.py

（2） 参考Ryu REST API的文档，基于VLAN实验的网络拓扑，编程实现相同的VLAN配置。
提示：拓扑生成后需连接Ryu，且Ryu应能够提供REST API服务

VLAN_ID	Hosts
0	h1 h3
1	h2 h4

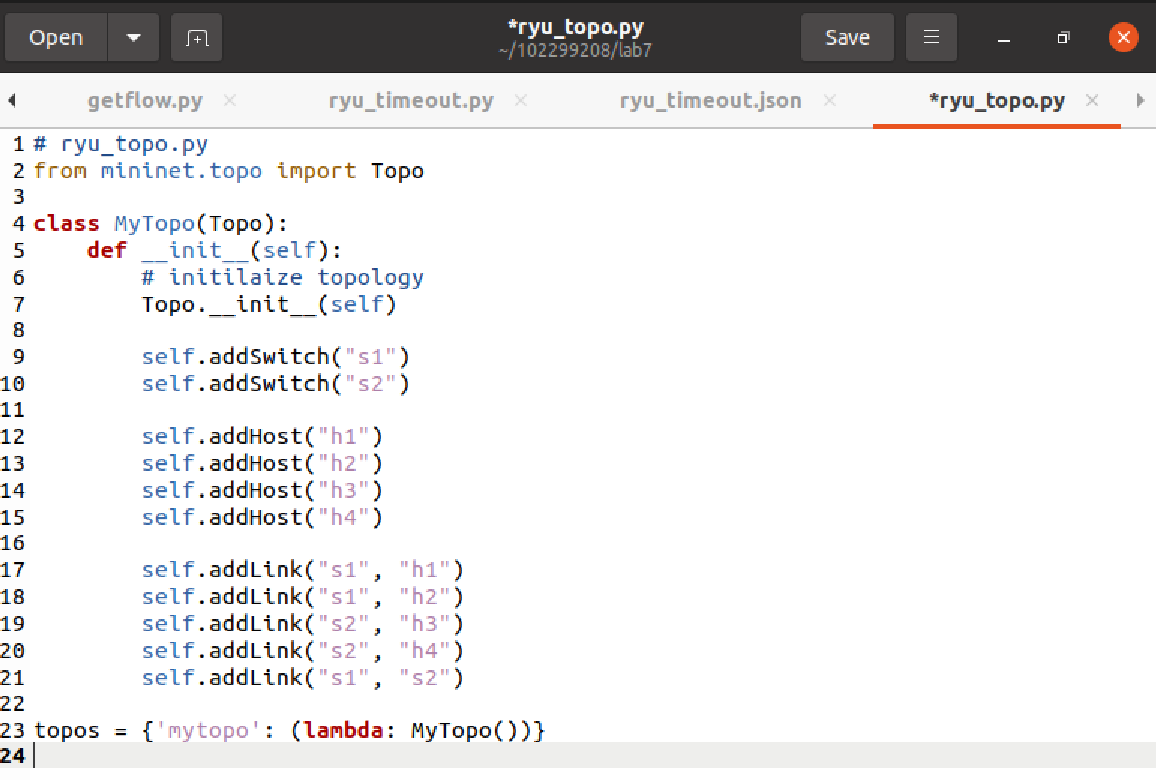

• 创建并编写 ryu_topo.py 文件

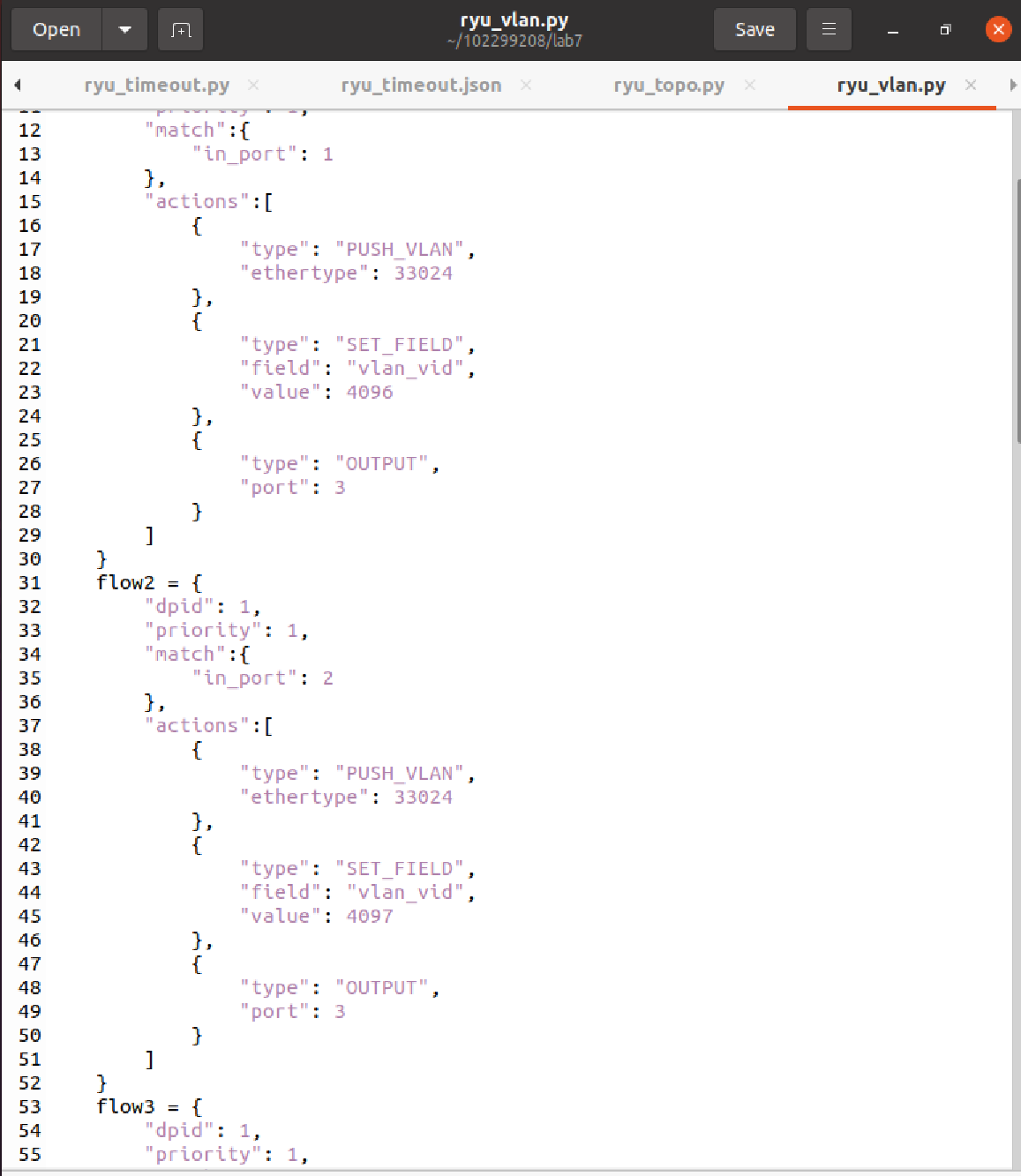

• 创建并编写 ryu_vlan.py 文件

• 关闭控制器，关闭上一次实验的拓扑并清除sudo mn -c

• 启动Ryu控制器ryu-manager ryu.app.simple_switch_13 ryu.app.ofctl_rest

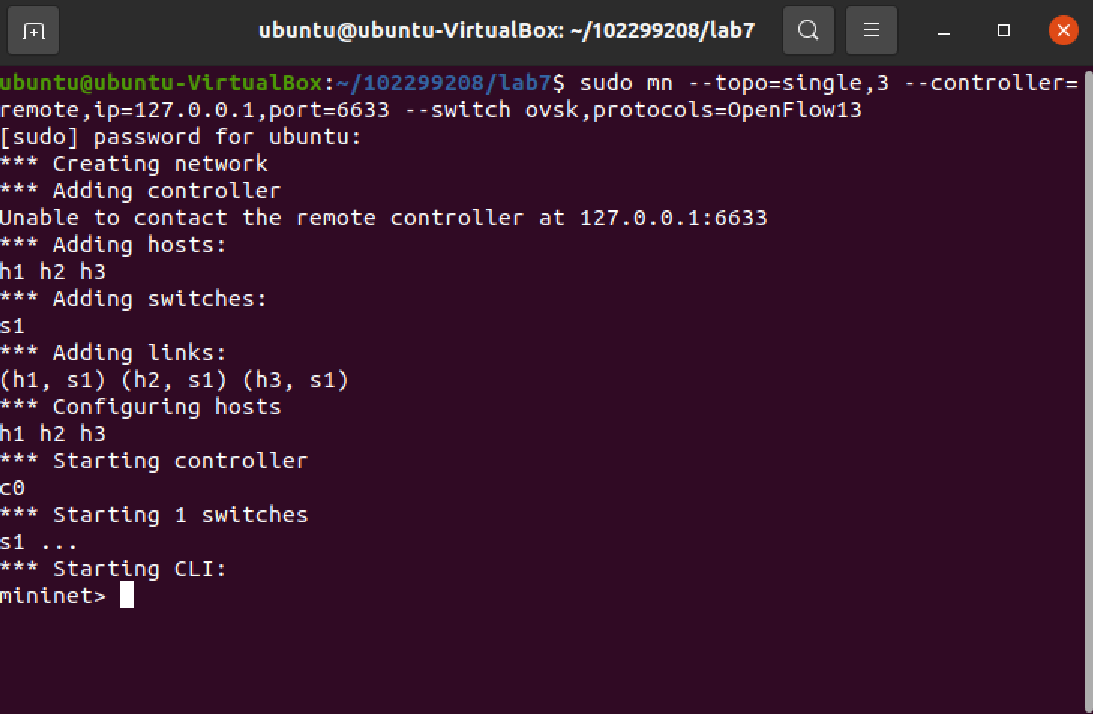

• 创建拓扑 sudo mn --topo=single,3 --mac --controller=remote,ip=127.0.0.1,port=6633 --switch ovsk,protocols=OpenFlow13

• 删除流表

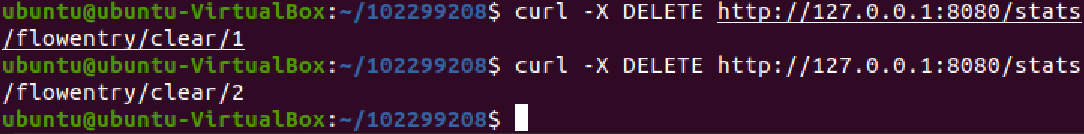

curl -X DELETE http://127.0.0.1:8080/stats/flowentry/clear/1
curl -X DELETE http://127.0.0.1:8080/stats/flowentry/clear/2

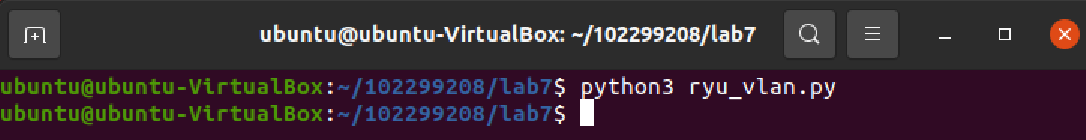

运行python3 ryu_vlan.py

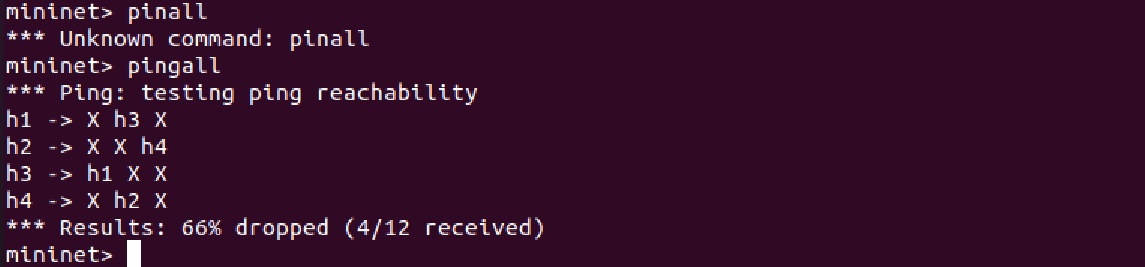

pingall
