实验5：开源控制器实践——POX

一、实验目的

1. 能够理解 POX 控制器的工作原理；
2. 通过验证POX的forwarding.hub和forwarding.l2_learning模块，初步掌握POX
   控制器的使用方法；
3. 能够运用 POX控制器编写自定义网络应用程序，进一步熟悉POX控制器流表下发
   的方法。

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

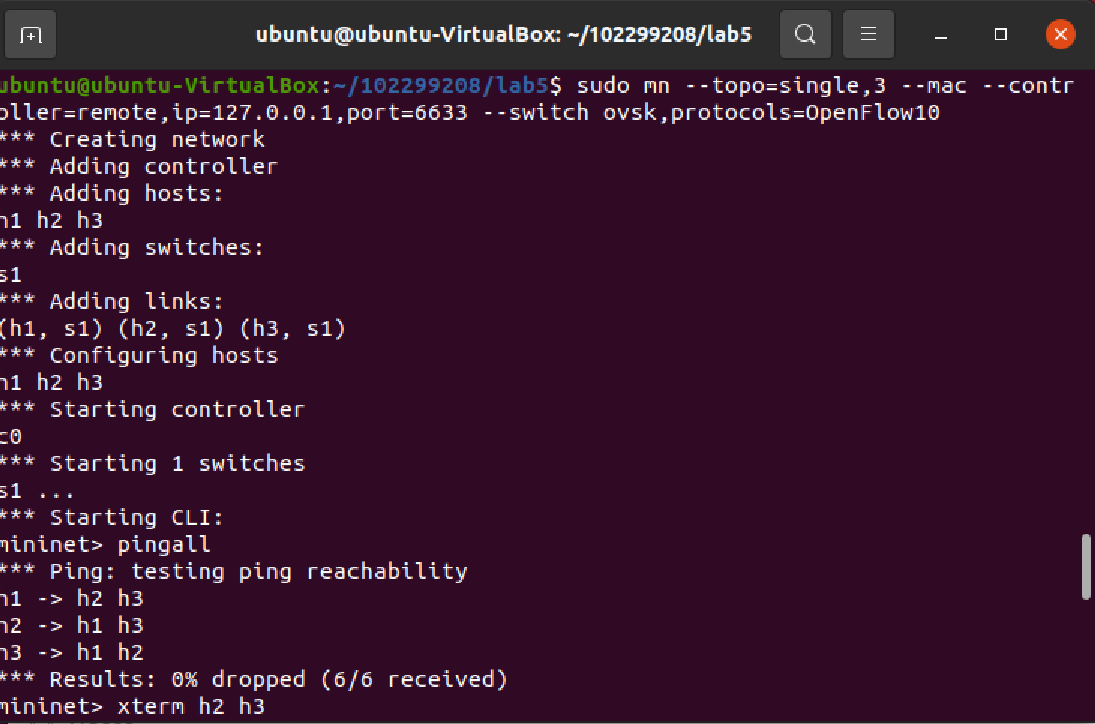

1. 搭建下图所示SDN拓扑，协议使用Open Flow 1.0，控制器使用部署于本地的POX（默认监听
6633端口）

2. 阅读Hub模块代码，使用 tcpdump 验证Hub模块;

h1 ping h2

tcpdump的抓包结果

h1 ping h3

tcpdump的抓包结果

3. 阅读L2_learning模块代码，画出程序流程图，使用 tcpdump 验证Switch模块。

h1 ping h2

tcpdump的抓包结果（h2收到数据包，而h3没有收到数据包）

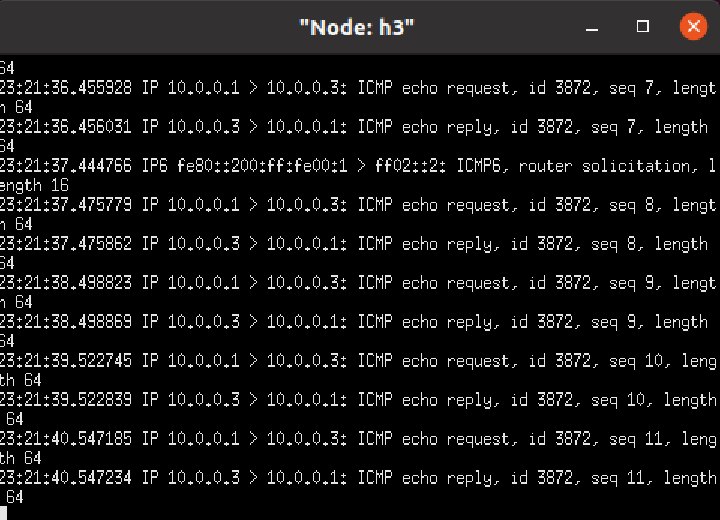

h1 ping h3

tcpdump抓包结果（h3收到数据包，而h2没有收到数据包）
