性能优化 Systrace 系统跟踪

官方文档概览

System tracing 就是记录短时间内的设备活动。System tracing 会生成跟踪文件，该文件可用于生成系统报告。此报告可帮助您了解如何最有效地提升应用或游戏的性能。

Android 平台提供了多种不同的跟踪信息获取途径：

Android Studio CPU profiler：在您与应用交互时，可实时检查应用的 CPU 使用率和线程活动信息，可详细了解应用正在执行哪些方法及其占用了多少 CPU 资源。
System Tracing app：用于将设备活动保存到跟踪文件的 Android 工具。在搭载 Android 10(API 29)或更高版本的设备上，跟踪文件会以 Perfetto 格式保存。在搭载较低版本 Android 系统的设备上，跟踪文件会以 Systrace 格式保存。
Systrace command-line tool：Systrace 是平台提供的旧版命令行工具，可记录短时间内的设备活动，并保存在压缩的文本文件中。该工具会生成一份报告，其中汇总了 Android 内核中的数据，例如 CPU 调度程序、磁盘活动和应用线程。
Perfetto command-line tool：Perfetto 是 Android 10 中引入的全新平台级跟踪工具。这是适用于 Android、Linux 和 Chrome 的更加通用和复杂的开源跟踪项目。与 Systrace 不同，它提供数据源超集，可让您以 protobuf 编码的二进制流形式记录任意长度的跟踪记录。您可以在 Perfetto 界面中打开这些跟踪记录。

Systrace 简介

Systrace 是 Android 4.1 中新增的性能数据采样和分析工具。它可帮助开发者收集 Android 关键子系统（如 SurfaceFlinger/SystemServer/Kernel/Input/Display 等 Framework 部分关键模块、服务，View 系统等）的运行信息，从而帮助开发者更直观的分析系统瓶颈，改进性能。

Systrace 允许你监视和跟踪 Android 系统的行为，它会告诉你系统都在哪些工作上花费时间、CPU周期都用在哪里，甚至你可以看到每个线程、进程在指定时间内都在干嘛。它同时还会突出观测到的问题，从垃圾回收到渲染内容都可能是问题对象，甚至提供给你建议的解决方案。

Systrace 和 Perfetto 不会收集有关应用进程中代码执行情况的详细信息。如需详细了解您的应用正在执行哪些方法及其占用了多少 CPU 资源，请使用 Android Studio CPU profiler。

Systrace 的功能包括跟踪系统的 I/O 操作、内核工作队列、CPU 负载以及 Android 各个子系统的运行状况等。在 Android 平台中，它主要由3部分组成：

内核部分：从本质上说，Systrace 是对 Linux Kernel 中 ftrace 的封装。所以，如果要使用 Systrace 的话，必须开启 kernel 中和 ftrace 相关的模块。
数据采集部分：Android 定义了一个 Trace 类。应用程序可利用该类把统计信息输出给 ftrace。同时，Android 还有一个 atrace 程序(可通过 adb shell atrace 调用)，它可以从 ftrace 中读取统计信息然后交给数据分析工具来处理。
数据分析工具：Android 提供一个 systrace.py（ python 脚本文件，位于 Android SDK目录 /platform-tools/systrace 中，其内部将调用 atrace 程序）用来配置数据采集的方式（如采集数据的标签、输出文件名等）和收集 ftrace 统计数据并生成一个结果网页文件供用户查看。

systrace.py 工具

Systrace 工具在 Android-SDK 目录下的 /platform-tools/systrace 里面。

Usage: systrace.py [options] [category1 [category2 ...]]
Example: systrace.py -b 32768 -t 15 gfx input view sched freq

注意，使用 systrace.py 时，用户名(C:\Users\...\)一定不要有中文，否则因为python2对中文支持的非常差，会报各种各样奇葩的错误！

环境配置

使用 systrace.py 必须先配置好 python 环境，且 systrace.py 只支持使用 python2.x 执行，如果本地已安装了 python3.x，可以百度一下怎么在电脑上 同时配置 两个 python 版本的环境。

可以在 Bash 中配置好对应的路径和 Alias，例如：

alias est='cd D:/_data/_androidsdk/platform-tools/systrace; explorer .'
alias pst='python2 systrace.py -a com.bqt.test'

使用步骤

在代码中合适的位置添加Trace.beginSection("tag")和Trace.endSection()
手机连接好电脑，开启 adb 调试，准备好你要进行抓取的界面
执行 python2 systrace.py 脚本开始抓取
在手机上开始操作，不需要太长时间，一般 5 秒左右即可
设定好的时间到了之后，会自动生成 trace.html 文件
打开 Chrome，打开 chrome://tracing 页面
点击 Load 将生成的 trace.html 文件加载后即可进行分析

常用参数

可以通过 python2 systrace.py -h 查看支持哪些参数。

可能需要先安装模块：pip2 install pypiwin32
也可以通过执行 adb shell atrace --help 查看支持哪些参数，但是两者结果不完全一致

-h 显示帮助信息：-h 或 –-help, Show the help message.
-o 指定输出文件名：-o FILE，不指定时默认为trace.html
- Write the HTML trace report to the specified file
-t 限制抓取的时间：-t N 或 –time=N，不指定时按 Enter 即可结束
- Trace for N seconds. The default value is 5 seconds.
-a 指定包名：-a A 或 —-app=A，调试自定义的 Trace 标记时必须指定包名
- enable app-level tracing, specified as a comma-separated(逗号分隔) list of package names
- The apps must contain tracing instrumentation calls from the Trace class
- * is a wildcard matching any process
-l 列出可用的类别：-l 或 --list-categories，查看支持的类别
- List the available tracing category tags
- 可能需要先安装模块：pip2 install six
- 也可以通过执行 adb shell atrace --list_categories 查看支持的类别

自定义事件 -a

System tracing 仅在 system level 显示进程的相关信息，因此有时很难知道应用或游戏的哪些方法是在给定时间针对 system events 执行的。

Android 平台提供了一个 tracing API，可用于为特定的代码段添加标签。如果您捕获应用的 debug 版本的 system trace 跟踪并添加 -a 选项，这些自定义事件便会显示在 Systrace 报告中。

可用的类别 -l

如果您未指定任何类别，systrace 会生成包含所有可用类别的报告，可用类别取决于您所使用的已连接设备。

常用的类别有：gfx、input、view、webview、wm、am、pm、dalvik、power、res、webview、freq、disk、sync、memory、aidl、adb...

Trace 文件大小会影响其在 Chrome 中打开后的操作性能，在使用的时候可以根据自己的需求来进行选择和配置。
如果要在跟踪输出中查看任务名称，必须在命令参数中添加 sched 类别。

λ adb shell atrace --list_categories
         gfx - Graphics
       input - Input
        view - View System
     webview - WebView
          wm - Window Manager
          am - Activity Manager
          sm - Sync Manager
       audio - Audio
       video - Video
      camera - Camera
         hal - Hardware Modules
         res - Resource Loading
      dalvik - Dalvik VM
          rs - RenderScript
      bionic - Bionic C Library
       power - Power Management
          pm - Package Manager
          ss - System Server
    database - Database
     network - Network
         adb - ADB
    vibrator - Vibrator
        aidl - AIDL calls
       nnapi - NNAPI
         rro - Runtime Resource Overlay
         pdx - PDX services
       sched - CPU Scheduling
        freq - CPU Frequency
        idle - CPU Idle
        disk - Disk I/O
        sync - Synchronization
  memreclaim - Kernel Memory Reclaim
  binder_driver - Binder Kernel driver
  binder_lock - Binder global lock trace
      memory - Memory

常用快捷键

W/S 放大/缩小：，放大可以更好地看清局部细节，缩小以查看整体
A/D 左移/右移：左移/右移内容，可以看当前时间前后的信息
M 高亮：高亮选中当前鼠标点击的段，可以快速标识出这个方法的左右边界和执行时间

鼠标模式快捷切换: 主要是针对鼠标的工作模式进行切换

数字键1：切换到 Selection 模式(默认)，这个模式下鼠标可以点击某一个段查看其详细信息，配合 M 和 ASDW 可以做基本的操作
数字键2：切换到 Pan 模式，这个模式下拖动鼠标可以左右拖动(建议)
数字键3：切换到 Zoom 模式，这个模式下拖动鼠标可以放大和缩小
数字键4：切换到 Timing 模式，这个模式下主要是用来衡量时间的，比如通过拖动选择一个起点和一个终点后, 可以查看起点和终点这中间的操作所花费的时间

Trace 类

Trace 类能够在生成的 trace 文件中，在跟踪的代码段执行对应时间轴区间，打上一个 tag 标记，从而跟踪应用的某些代码的行为。

如果多次调用 beginSection()，调用 endSection() 只会结束最后调用的 beginSection() 方法。因此，对于嵌套调用，请务必将每次对 beginSection() 的调用与一次对 endSection() 的调用正确匹配。此外，您不能在一个线程上调用 beginSection()，而在另一个线程上结束它，您必须在同一个线程上调用这两个方法。

Writes a trace message to indicate that a given section of code has begun. This call must be followed by a corresponding call to endSection() on the same thread.

//sectionName：The name of the code section to appear in the trace
public static void beginSection(@NonNull String sectionName) {
    if (isTagEnabled(TRACE_TAG_APP)) {
        if (sectionName.length() > MAX_SECTION_NAME_LEN) {
            throw new IllegalArgumentException("sectionName is too long， max is ");
        }
        nativeTraceBegin(TRACE_TAG_APP, sectionName);
    }
}

Writes a trace message to indicate that a given section of code has ended. This call must be preceeded by a corresponding call to beginSection(String). Calling this method will mark the end of the most recently begun section of code, so care must be taken to ensure that beginSection / endSection pairs are properly nested and called from the same thread.

public static void endSection() {
    if (isTagEnabled(TRACE_TAG_APP)) {
        nativeTraceEnd(TRACE_TAG_APP);
    }
}

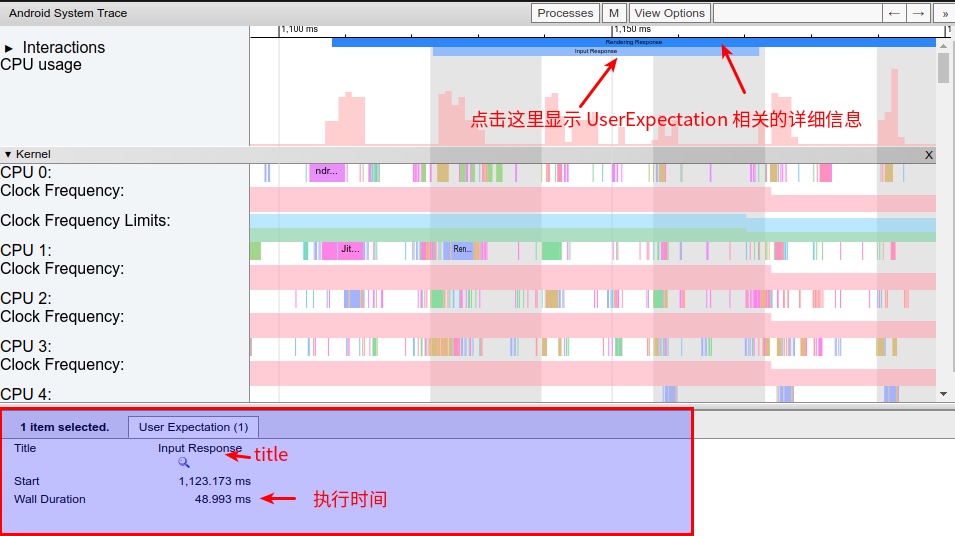

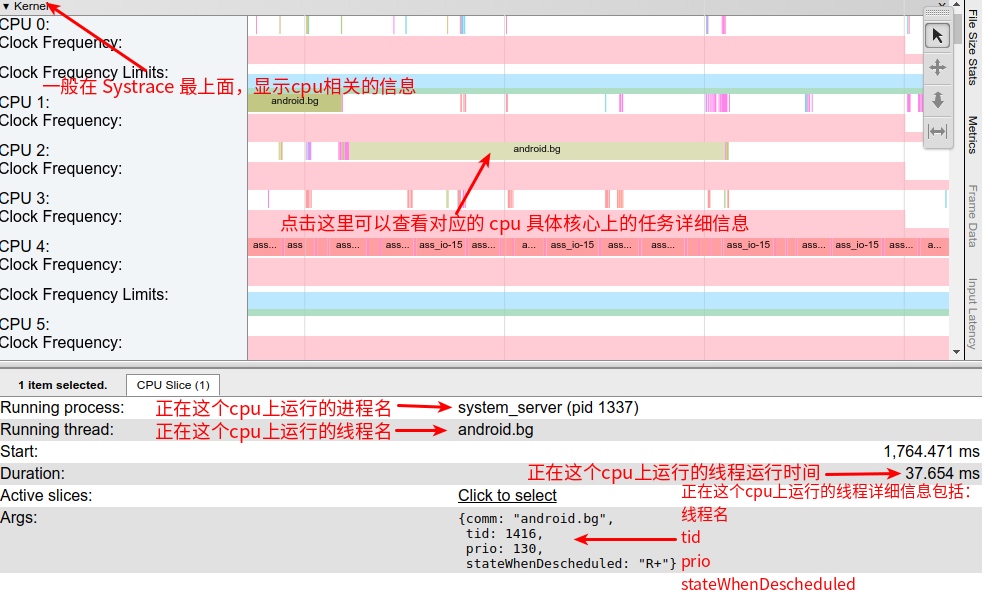

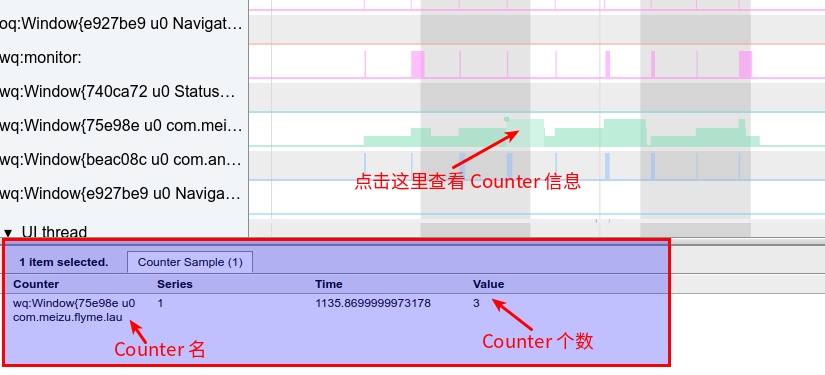

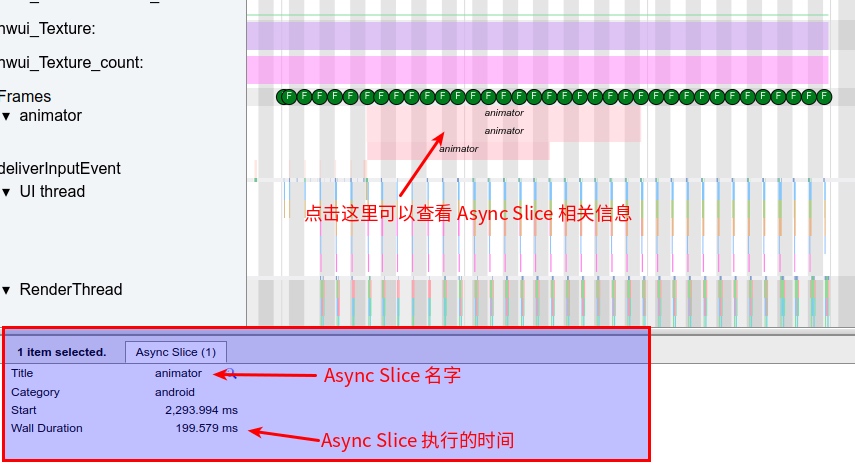

使用技巧

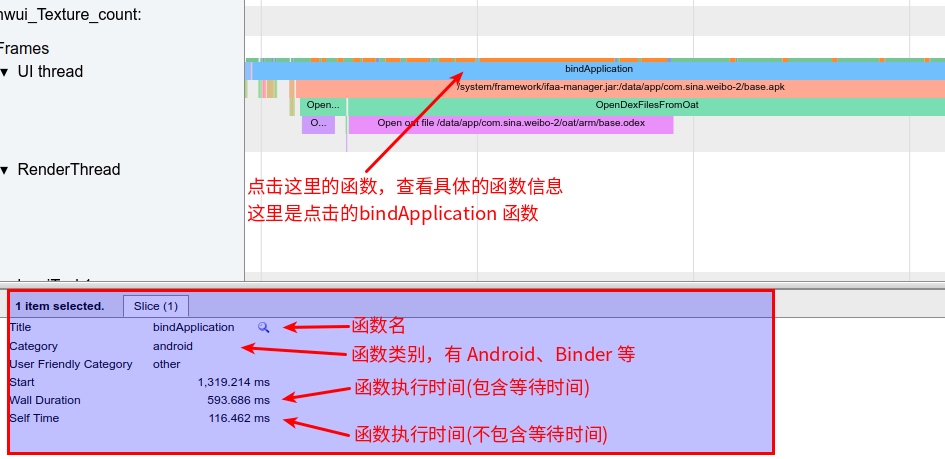

纵向信息记录的是调用关系(流程图)
横向信息记录的是调用顺序(时序图)

线程状态

Systrace 会用不同的颜色来标识不同的线程状态，在每个方法上面都会有对应的线程状态来标识目前线程所处的状态。通过查看线程状态我们可以知道目前的瓶颈是什么，是 CPU 执行慢还是因为 Binder 调用，又或是进行 IO 操作，又或是拿不到 CPU 时间片。

线程状态主要有下面几个：

绿色：正在运行，线程正在完成与某个进程相关的工作或正在响应中断
蓝色：可运行，线程可以运行但目前未进行调度
白色：休眠，线程没有可执行的任务，可能是因为线程在遇到斥锁定时被阻止
橙色：不可中断的休眠，线程在遇到 I/O 操作时被阻止或正在等待磁盘操作完成
紫色：可中断的休眠，线程在遇到另一项内核操作（通常是内存管理）时被阻止

注意：在 Systrace 报告中，您可以点击该线条以确定该线程在给定时间由哪个 CPU 控制。

绿色：运行中 Running

只有在该状态的进程才可能在CPU上运行。而同一时刻可能有多个进程处于可执行状态，这些进程的 task_struct 结构（进程控制块）被放入对应CPU的可执行队列中（一个进程最多只能出现在一个 CPU 的可执行队列中）。进程调度器的任务就是从各个 CPU 的可执行队列中分别选择一个进程在该 CPU 上运行。

作用：我们经常会查看 Running 状态的线程，查看其运行的时间，与竞品做对比，分析快或者慢的原因：

是否频率不够？
是否跑在了小核上？
是否频繁在 Running 和 Runnable 之间切换？为什么？
是否频繁在 Running 和 Sleep 之间切换？为什么？
是否跑在了不该跑的核上面？比如不重要的线程占用了超大核

蓝色：可运行 Runnable

线程可以运行但当前没有安排，在等待 cpu 调度

作用：Runnable 状态的线程状态持续时间越长，则表示 cpu 的调度越忙，没有及时处理到这个任务：

是否后台有太多的任务在跑？
没有及时处理是因为频率太低？
没有及时处理是因为被限制到某个 cpuset 里面，但是 cpu 很满？
此时 Running 的任务是什么？为什么？

白色：休眠中 Sleeping

线程没有工作要做，可能是因为线程在互斥锁上被阻塞。

作用：一般是在等事件驱动

橙色：不可中断的睡眠态

线程在 I/O 上被阻塞或等待磁盘操作完成，一般底线都会标识出此时的 callsite ：wait_on_page_locked_killable

作用：这个一般是标示 IO 操作慢，如果有大量的橘色不可中断的睡眠态出现，那么一般是由于进入了低内存状态，申请内存的时候触发 pageFault，linux 系统的 page cache 链表中有时会出现一些还没准备好的 page(即还没把磁盘中的内容完全地读出来) ，而正好此时用户在访问这个 page 时就会出现 wait_on_page_locked_killable 阻塞了。只有系统当 io 操作很繁忙时，每笔的 io 操作都需要等待排队时，极其容易出现且阻塞的时间往往会比较长。

紫色：可中断的睡眠态

线程在另一个内核操作（通常是内存管理）上被阻塞。

作用：一般是陷入了内核态，有些情况下是正常的，有些情况下是不正常的，需要按照具体的情况去分析

Linux 常见的进程状态

I 空闲 Idle
D 不可中断的休眠状态(ususally IO)，Uninterruptible sleep
R 正在运行或在运行队列中等待 Runnable
S 处于休眠状态 Sleeping
T 停止或被追踪 Terminate
W 无驻留页，没有足够的记忆体分页可分配
X 死掉的进程
Z 僵死进程，进程已终止, 但进程描述符存在 Zombie
< 优先级高的进程
N 优先级较低的进程
L 内存锁页，有记忆体分页分配并缩在记忆体内 Lock
s 进程的领导者，在它之下有子进程
l 多进程的

可通过 adb shell ps 列出当前进程信息，其中S列(State)代表进程状态

进程唤醒信息分析

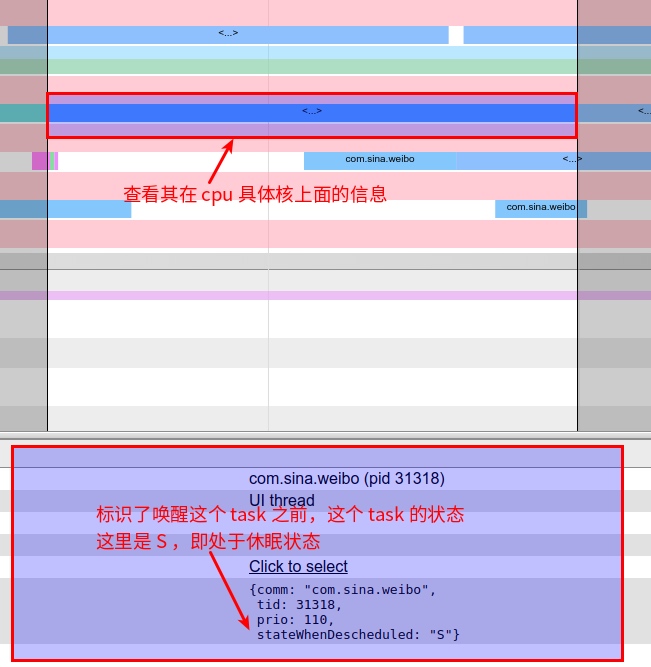

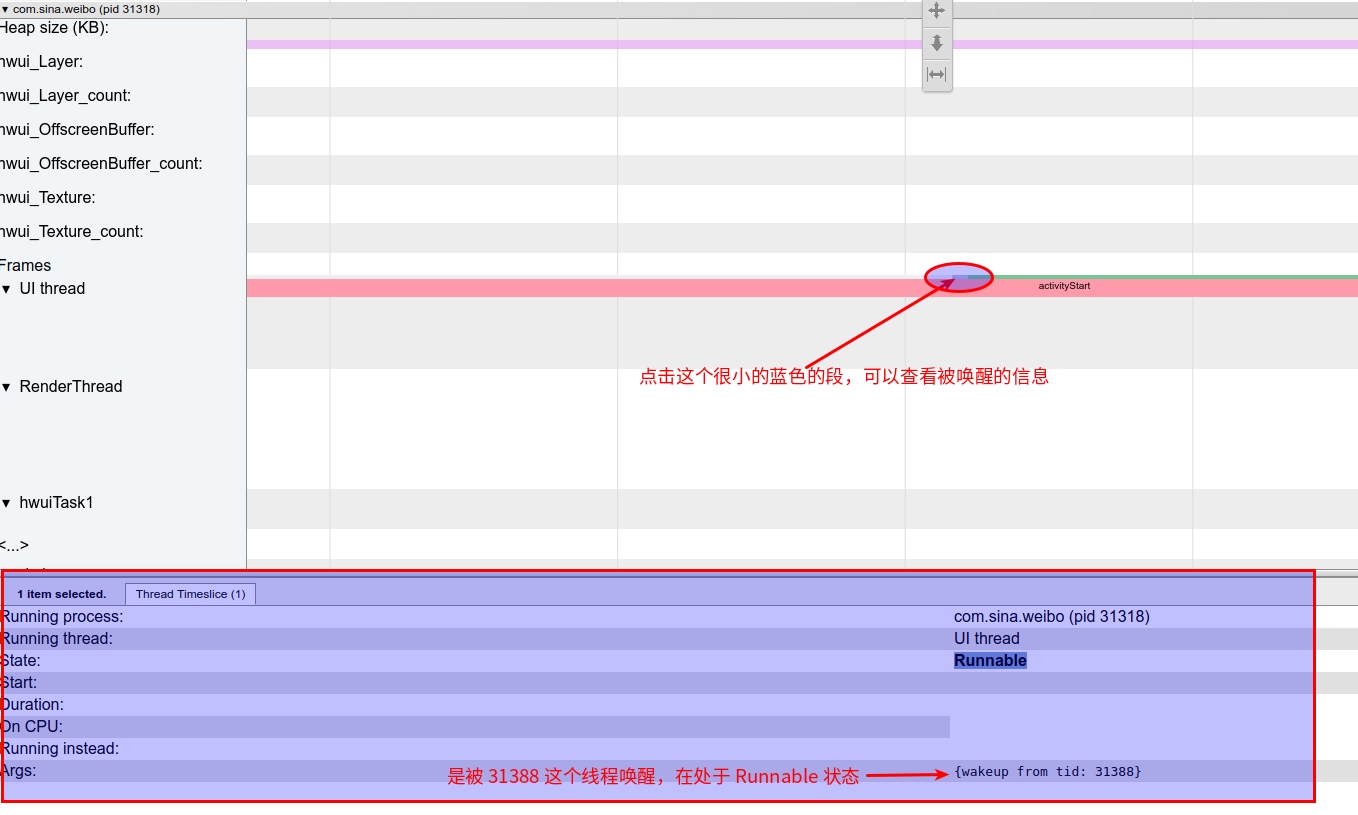

Systrace 会标识出一个非常有用的信息，可以帮助我们进行跨进程调用相关的分析。

一个进程被唤醒的信息往往比较重要，知道他被谁唤醒，那么我们也就知道了他们之间的调用等待关系，如果出现一段比较长的 sleep 情况，然后被唤醒，那么我们就可以去看是谁唤醒了这个线程，对应的就可以查看唤醒者的信息，看看为什么唤醒者这么晚才唤醒。

一个常见的情况是：应用进程使用 Binder 与 SystemServer 的 AMS 线程进行通信，但是恰好 AMS 的这个函数正在等待锁释放（或者这个函数本身执行时间很长），那么应用进程就需要等待比较长的时间，如果恰好是应用进程的主线程在进行等待，那么就会出现性能问题，比如响应慢或者卡顿，这就是为什么后台有大量的进程在运行，或者跑完 Monkey 之后，整机性能会下降的一个主要原因。

Systrace 可以标示出这个的一个原因是，一个任务在进入 Running 状态之前，会先进入 Runnable 状态进行等待，而 Systrace 会把这个状态也标示在 Systrace 上
