实验4 汇编应用编程和c语言程序反汇编分析
1. 实验任务1 教材「实验9 根据材料编程」(P187-189)
编程:在屏幕中间分别显示绿色、绿底红色、白底蓝色的字符串'welcome to masm!'。
assume cs:code, ds:data, ss:stack data segment db 'welcome to masm!' db 02H, 0A4H, 71H, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0 dw 12*160+64, 13*160+64, 14*160+64, 0, 0, 0, 0, 0 data ends stack segment dw 0,0,0,0,0,0,0,0 stack ends code segment start: mov ax, stack mov ss, ax mov sp, 16 mov ax, data mov ds, ax mov ax, 0B800H mov es, ax mov cx, 3 mov bx, 16 mov di, 32 s0: push cx mov cx, 16 mov bp, [di] mov si, 0 s1: mov al, [si] mov ah, [bx] mov es:[bp], ax inc bp inc bp inc si loop s1 pop cx add bx, 1 add di, 2 loop s0 mov ax,4c00H int 21H code ends end start
根据已学知识,分别设置数据段保存字符的ASCII值,字符的位置,和背景及颜色的控制。根据前几次实验的经验,取8个字节的空间作为栈空间以实现循环。
通过嵌套循环实现对显存区域的输送。
根据要求计算送入区域应该为第12行,13行,14行,列偏移位置应该为160/2-16(字符串一共16个字节),所以偏移地址为: 12*160+64, 13*160+64, 14*160+64
实际效果如下:
根据提示:doSbox显示窗口是80×25彩色字符模式显示,重复三次显示'welcom to masm!'需要将数据存入的现存地址为:
十二行中心区域:b800:0720~b800:0740(32个字节(十六个字符十六个颜色))
十三行中心区域:b800:07C0~b800:07E0
十四行中心区域:b800:0860~b800:0880
使用debug,在使用g指令执行完程序后查看对应地址的数据:(虚拟机中win7系统的cmd命令窗口)
2. 实验任务2
编写子程序printStr,实现以指定颜色在屏幕上输出字符串。调用它,完成字符串输出。
编写子程序printStr,实现以指定颜色在屏幕上输出字符串。调用它,完成字符串输出。
子程序printSar
功能:以指定颜色在屏幕上(从屏幕左上角开始)输出字符串
要求:字符串以0结尾
入口参数
字符串的起始地址—> ds: si (其中,字符串所在段的段地址—> ds, 字符串起始地址的偏移地址—> si,字符串颜色—> al
出口参数:无
使用任意文本编辑器,录入汇编程序task2.asm。
assume cs:code, ds:data data segment str db 'try', 0 data ends code segment start: mov ax, data mov ds, ax mov si, offset str mov al, 2 call printStr mov ah, 4ch int 21h printStr: push bx push cx push si push di mov bx, 0b800H mov es, bx mov di, 0 s: mov cl, [si] mov ch, 0 jcxz over mov ch, al mov es:[di], cx inc si add di, 2 jmp s over: pop di pop si pop cx pop bx ret code ends end start
汇编、运行程序,观察运行结果。
对源程序做如下修改:
把line3改为:
str 1 db 'another try', 0
把line12改为:
mov al, 4

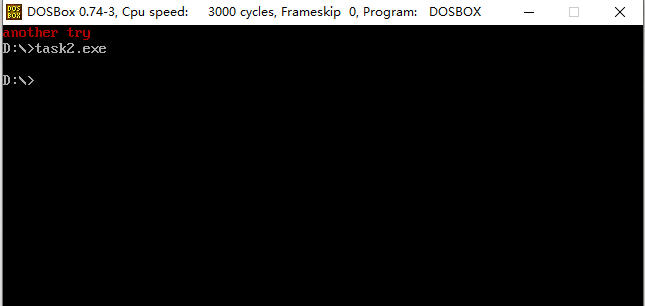

基于运行结果,理解源代码,以及,组合使用转移指令call和ret实现子程序的原理与方法。具体地,在line18-40中:
line19-22, line36-39,这组对称使用的push、pop,这样用的目的是什么?line31的功能是什么?
ine19-22中使用push将寄存器的值压入栈中,目的是保存程序跳转前的状态;
line36-39,使用pop指令对数据进行出栈操作,目的是回到程序跳转前的状态;
line31:mov es:[di] ,cx作用是将取出的data段中的字符数据以及该字符显示的颜色数据存入显存地址中。
实验代码中用cl存储data段中取出的数据,ch先置为0,经过jcxz指令通过后在将控制颜色的数据传给ch;
当cl还未取到data数据段的最后一个数据时,cx的值就不为零,在将控制颜色的数据传给ch,然后将cx的数据存入显存地址段中。
当cl取到data数据段的末尾时(最后一个数据为0),在执行jcxz指令时cx为0 ,跳转(同时说明数据取完)。
3. 实验任务3
使用任意文本编辑器,录入汇编源程序task3.asm。
子程序num2str:
功能:把0~2559之间的任意整数转换成数字字符串,例如,把1984转换成'1984'
入口参数
要转换的整数 —> ax
数字字符串的起始地址 —> ds:di (其中:数字字符串所在段的段地址—> ds,字符串起始地址的偏移地址—>di)
出口参数:无 1 assume cs:code, ds:data 2 data segment
assume cs:code, ds:data data segment x dw 1984 str1 db 16 dup(0) data ends code segment start: mov ax, data mov ds, ax mov ax, x mov di, offset str1 call num2str mov ah, 4ch int 21h num2str: push ax push bx push cx push dx mov cx, 0 mov bl, 10 s1: div bl inc cx mov dl, ah push dx mov ah, 0 cmp al, 0 jne s1 mov ax,0b800h mov es,ax mov si,0 mov ah,2h s2: pop dx or dl, 30h mov [di], dl mov es:[si],dl mov es:[si+1],ah add si,2h inc di loop s2 pop dx pop cx pop bx pop ax ret code ends end start
阅读源代码,理解子程序num2str的汇编实现。
子任务1
对task3.asm进行汇编、链接,得到可执行程序后,在debug中使用u命令反汇编,使用g命令执行
到line15(程序退出之前),使用d命令查看数据段内容,观察是否把转换后的数字字符串'1984'存放
在数据段中str标号后面的单元。
子任务2
对task3.asm源代码进行修改、完善,把task2.asm中用于输出以0结尾的字符串的子程序加进来,
实现对转换后的字符串进行输出。
预期输入结果如下:
把task3.asm源代码中,line3中整数改成0~2559之间的任意数值,运行测试,观察结果。
任务1:
对task3.asm进行汇编、链接,得到可执行程序后,在debug中对程序进行调试:
1、使用u命令反汇编:
2、使用g命令执行到line15(程序退出之前),使用d命令查看数据段内容,
子任务2
对task3.asm源代码进行修改、完善,把task2.asm中用于输出以0结尾的字符串的子程序加进来,实现对转换后的字符串进行输出。
在代码中增加line35~38,line43~45,将拆分出来的数字显示在窗口上,如图:
将line3中的整数改为2000,编译连接后运行结果如图:
将line3中的整数改为199,编译连接后运行结果如图:
4. 实验任务4
使用任意文本编辑器,录入汇编源程序task4.asm。
assume cs:code, ds:data data segment str db 80 dup(?) data ends code segment start: mov ax, data mov ds, ax mov si, 0 s1: mov ah, 1 int 21h mov [si], al cmp al, '#' je next inc si jmp s1 next: mov cx, si mov si, 0 s2: mov ah, 2 mov dl, [si] int 21h inc si loop s2 mov ah, 4ch int 21h code ends end start
汇编、链接、运行程序,输入一个字符串并以#结束(比如,2020, bye#)观察运行结果。
结合运行结果,理解程序功能,了解软中断指令。具体地:
line12-19实现的功能是?
line21-27实现的功能是?
编译连接后运行结果如图:输入字符串为2020,bye#
输入结束符号#后程序立即输出出入的字符串(除#)
line12-19实现的功能是:使用int 21h的1号子功能从键盘中输入字符,保存到data数据段中,输入的字符以#结尾(#不存入,也不做输出)。
line21-27实现的功能是:使用int 21h的2号子功能将存入data数据段中的字符在屏幕上输出。
5. 实验任务5
在visual studio集成环境中,编写一个简单的包含有函数调用的c程序。代码如下:
#include<stdio.h> int sum(int, int); int main() { int a = 2, b = 7, c; c = sum(a, b); return 0; } int sum(int x, int y) { return (x + y); }
在line7, line13分别设置断点,在调试模式下,查看反汇编代码。

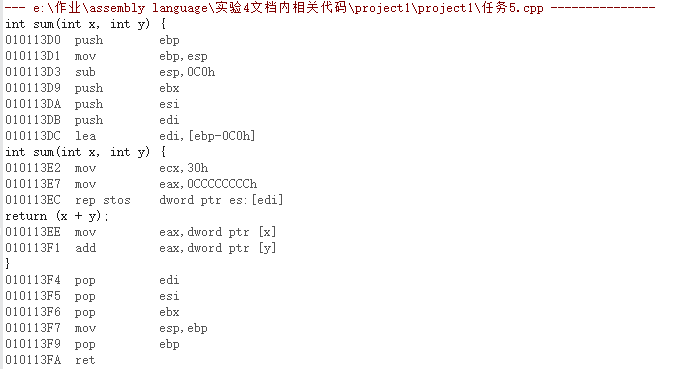

分析反汇编代码,从汇编的角度,观察高级语言中参数传递和返回值是通过什么实现的,以及,参数入栈顺序,返回值的带回方式。
结合查询资料:
在主函数main内,先进行初始化操作,将默认堆栈寄存器压入栈。然后进行变量声明,若变量有初值,则反汇编就会为其生成一条 Mov指令为其赋值,对于没有初值的变量其每个字节都为0xCCH。
五、实验总结
(1)复习了利用显存区域打印输出
(2)学习了利用int 21h 的子功能输入和输出
(3)通过反汇编观察高级语言函数调用,可以发现形参变量最终不被保存在堆栈中,所以在函数内改变形参不会改变主函数实参的值。
