实验2 汇编源程序编写与汇编、调试
此部分书写内容:
- 给出ex1.asm源代码
- 给出使用masm、link工具汇编、链接的命令行及运行结果截图
- 给出使用debug调试的截图
包括:
- 结合可执行文件加载后寄存器CX的值,使用u命令精确反汇编截图
- 查看PSP的命令及截图
- 使用g命令执行到line16退出执行之前,操作截图
;ex1.asm assume cs:code code segment mov ax, 0b810h mov ds, ax mov byte ptr ds:[0], 1 mov byte ptr ds:[1], 1 mov byte ptr ds:[2], 2 mov byte ptr ds:[3], 2 mov byte ptr ds:[4], 3 mov byte ptr ds:[5], 3 mov byte ptr ds:[6], 4 mov byte ptr ds:[7], 4 mov ah, 4ch int 21h code ends end
使用masm、link工具汇编、链接的命令行及运行结果截图:

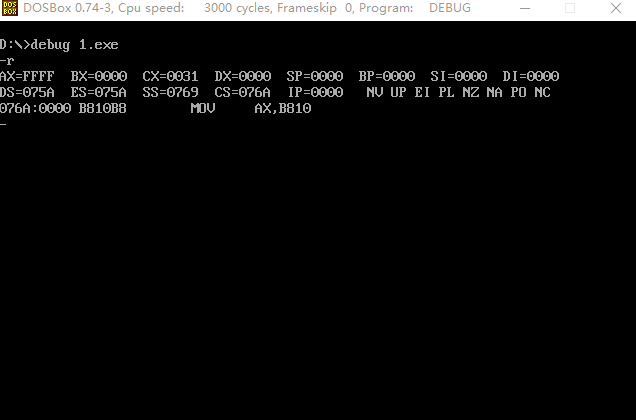

使用debug调试:
查看PSP的命令及截图:
使用g命令执行到line16退出执行之前
2. 实验任务2
此部分书写内容:
- 给出ex2.asm源代码
- 给出使用masm、link工具汇编、链接的命令行及运行结果截图
- 给出使用debug调试的截图
包括:
- 结合可执行文件加载后寄存器CX的值,使用u命令精确反汇编截图
- 灵活使用t命令、p命令、g命令,对ex2.exe进行调试的截图(不一定要单步,有些地方可以用g命令,一次执行多行汇编指令)
- 把ex2.asm中line9 mov cx, 4 改成 mov cx, 8 ,保存后重新汇编、链接、运行并观察结果。
- 结合上述实验和观察,分析、对比ex2.asm和ex1.asm,它们实现的是否是相同的功能和效果?在具体实现上有什么不同?
结论:
ex2.asm源代码:
;ex2.asm assume cs:code code segment mov ax,0b810h mov ds,ax mov bx,0 mov ax,101H mov cx,4 s: mov [bx],ax add bx,2 add ax,101H loop s mov ah,4ch int 21h code ends end
使用masm、link工具汇编、链接的命令行及运行结果截图:

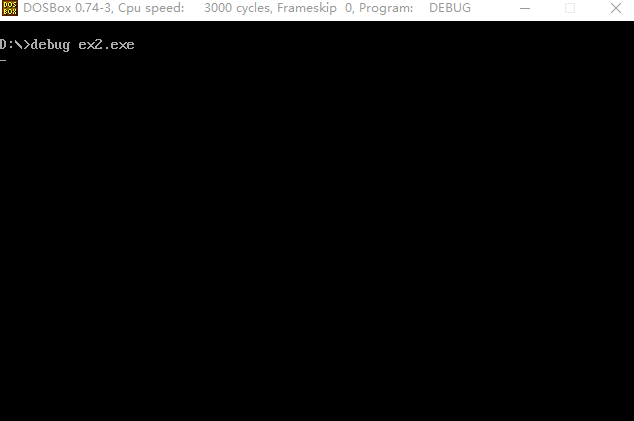

使用debug调试:
t、p、g命令调试:
把cx改为8并重复之前步骤:
对比ex2.asm和ex1.asm:
二者本质上都是通过往显存空间写入数据使之在屏幕上呈图形。区别在于处理方式,一种是循环写入,一种是直接写入。
3. 实验任务3
此部分书写内容:
- 给出源代码
- 给出运行结果截图
- 基于以下实验操作的发现和文字说明
包括:
- 把填充的字数据,从0237H改成0239H,再次保存后,汇编、链接、运行,观察结果。
- 把填充的字数据,从0237H改成0437H,再次保存后,汇编、链接、运行,观察结果。
- 猜测并分析,这个字数据中高位字节里存放的是什么信息,低位字节里存放的是什么信息。
结论:
程序源码:
assume cs:code code segment mov ax,0b800h mov ds,ax mov bx,07b8h mov cx,16 s: mov dx, word ptr 0237h mov ds:[bx],dx add bx,2 loop s mov ax,4c00h int 21h code ends end
运行结果:
0237H改成0239H:
0237H改成0437H:
分析:高位02代表输出字符颜色为绿色,高位04代表输出字符颜色为红色;低位37代表数字字符“7”,低位39代表数字字符“9”;
综上:高位控制输出颜色,低位控制输出内容。
4. 实验任务4
此部分书写内容:
- 程序源代码
- 汇编、链接无误后,灵活使用debug的t命令、g命令、p命令调试,用d命令查看0:200~0:23F,确认是否将0~63传送至此段内存区域。这部分,要求有截图。
结论:
程序源代码:
assume cs:code code segment mov ax,0200h mov ds,ax mov cx,64 s: mov [bx],bx inc bx loop s mov ax,4c00h int 21h code ends end
t、p、g命令调试
d命令查看0:200~0:23F:
5. 实验任务5
此部分书写内容:
- 填空以后的源代码
- 汇编连接后,灵活使用debug的t命令、g命令、p命令调试,用d命令查看0:200之后的若干字节,观察是否将mov ax, 4c00h之前的指令复制到指定内存,这部分要求有截图,并以文字方式说明空白处填写依据。
结论:
程序代码:
assume cs:code code segment mov ax,cs mov ds,ax mov ax,0020h mov es,ax mov bx,0 sub cx,5 s: mov al,[bx] mov es:[bx],al inc bx loop s mov ax,4c00h int 21h code ends end
调试查看:
分析:
本题要点在于分析好需要赋值的代码区间,通过反汇编可知复制部分长度比代码段总长度少5字节,故第二处填写 sub cx,5 。
6.实验任务6(选做*)
在linux环境下,编写、汇编、运行、调试一个32位Intel风格的x86汇编程序。
第1步,使用vim或其他文本编辑器,编写一个32位Intel风格的x86汇编程序example.asm。
程序代码:
;example.asm global _start section .data msg db "a simple test",0xa len equ $ - msg section .test _start: mov eax,4 mov ebx,1 mov ecx,msg mov edx,len int 0x80 ;调用linux下的int 0x80中断的4号子功能,输出字符串 mov eax,1 mov ebx,0 int 0x80 ;调用linux下的int 0x80中断的1号子功能,退出
用vi编辑器编写程序后查看example.asm的内容:
第2步,使用nasm,对example.asm进行汇编。
汇编后用ls命令查看,生成example.o文件:
第3步,使用Id,对example.o进行链接。

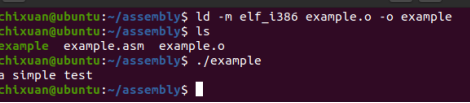

链接后用ls命令查看,生成可执行文件example:
第4步,执行可执行文件example。
./example执行可执行文件:
执行后,在shell命令终端查看返回值:
显示返回值0,对应源码文件中line18寄存器ebx的值。
把example.asm中line18行中寄存器ebx的值7:

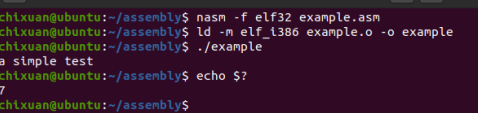

重新汇编、链接、运行:
再次使用 echo $? 查看返回值:
五、实验总结
(1)实际操作过程中发现自己笔记本上使用debug时无法执行p命令,经老师建议改用了debug32程序进行debug
(2)加深了对loop循环的理解和cpu执行汇编程序时的各个过程,学会了利用debug工具调试程序。
