日常记录（89）VCS使用

仿真事件队列

VCS首先读取RTL代码，设置仿真时间t=0，然后开始仿真。
active region：执行原语、$dislpay，连续赋值assign，阻塞赋值=，非阻塞赋值的RHS（右手语句righthand statement）
inactive region: #0的时间相关赋值
nonblocking assign region:非阻塞赋值的赋值部分
monitor region:$monitor函数的执行
feature region

代码

module taa ();
    int a;
    initial begin
        a = 1;
        #10;
        a = 1;
        #0 a = 2;
        $display("%0t,display value a is %0d",$time,  a);
        #10;
        a = 3;
        a <= 4;
        $display("%0t,display value a is %0d",$time,  a);
        #10
        $finish;
    end

    initial begin
        $monitor("%0t, monitor value a is %0d",$time,  a);
    end
endmodule

输出

monitor明显得到的值是非阻塞之后的，display得到的是立即的输出值

0, monitor value a is 1
10,display value a is 2
10, monitor value a is 2
20,display value a is 3
20, monitor value a is 4
$finish called from file "taa.sv", line 14.

增量编译

-Mupdate
使得编译过程中值编译改变的文件
有以下效果：

Both modules done.
	However, due to incremental compilation, only 2 modules need to be compiled.

工艺库

SMIC 中芯国际
-v 库文件名
-y 库查找路径
+libext+库后缀名
示例（vcs lab1）：
add8加法器引用了add4的加法器，而add4.v本身在../../lib/目录。

vcs addertb.v add8.v -y ../../lib/ +libext+.v -R

+incdir+文件查找路径
-f 文件列表
-o 输出可执行文件名
+define+宏=值

定义Makefile：

vcs -sverilog -R +define+MACRO=1234 taa.sv -o target

定义taa.sv

module taa ();
    initial begin
        $display("MACRO is %d", `MACRO);
    end
endmodule

输出：

MACRO is        1234

DesignWare

https://www.synopsys.com/zh-cn/designware-ip.html
DesignWare为synopsys自己开发的一些软IP，其中包括加法器，乘法器，比较器，FIFO等IP，根据约束，DC会直接调用相应适合的IP核。

仿真性能取决因素

• RTL程序本身
• 工具优化
• debug开关的控制
• 需要重新编译的必要性

VCS debug考虑的因素

• 仿真速度
• 信号可视化
• 信号可追踪

DVE创建bus

全称：Discovery Visual Environment

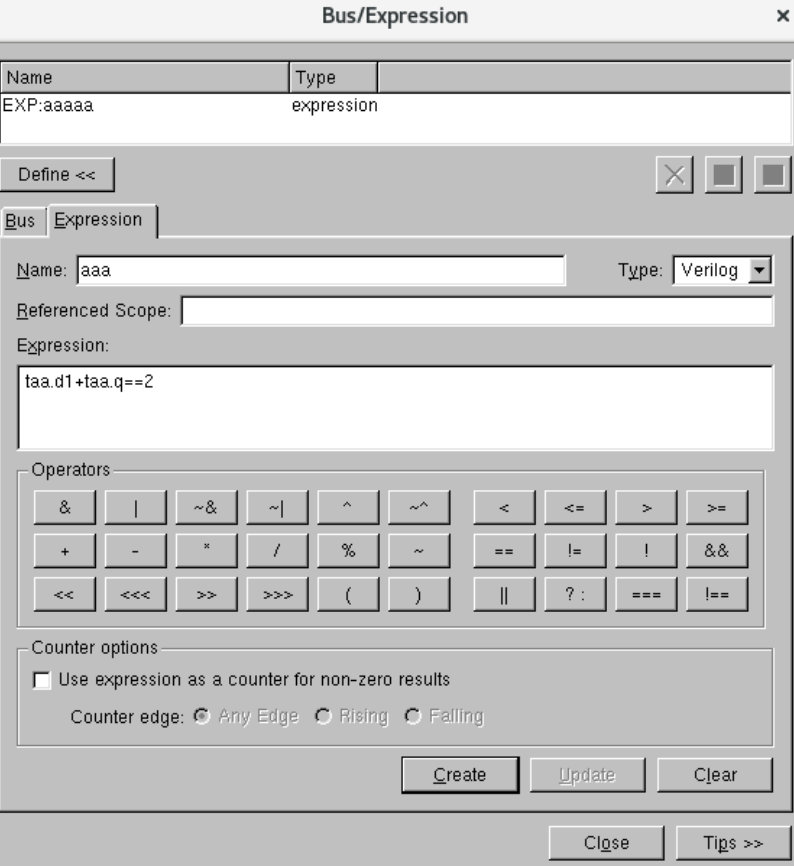

创建bus，设置相加

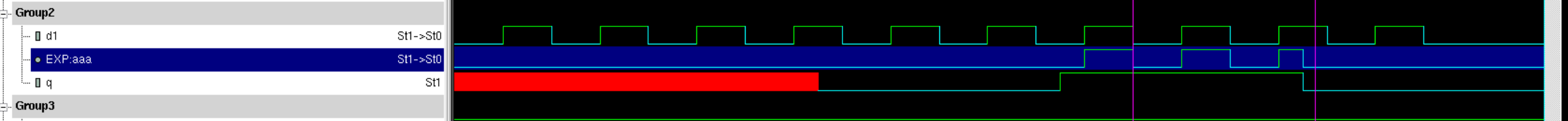

输出：

vcdpluson的使用

• 只保存一个信号

$vcdpluson(taa.clk);

• 其它参数：
  （level_number,module_instance,net_or_reg）
  （层级，0为所有层，模块实例，寄存器）
• 更改波形名
  -vpdfile+filename
• 关闭仿真

$vcdplusoff

• dve对应打开vpd文件
  verdi对应为sdb文件

覆盖率

-cm line+cond+fsm+branch+tgl

不合规的代码

出现竞争的代码不合规，

1. 以下代码前面读不和规，后面写不和规

module tbb ();
    reg a;
    initial begin
        a = 0; #10 a = 1;
    end
    initial begin
        #10 if (a) begin
            $display("May not print");
        end
    end
    initial #20 a=0;
    initial #20 a=1;
endmodule

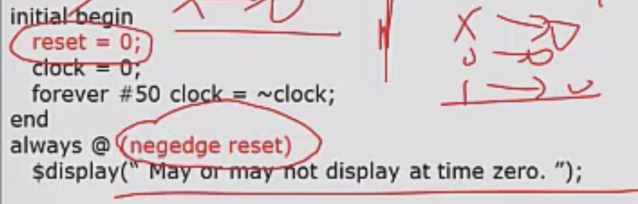

2. 0时刻的问题，从x信号到0会不会触发always语句

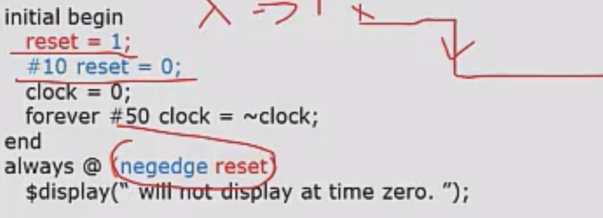

   修改后：

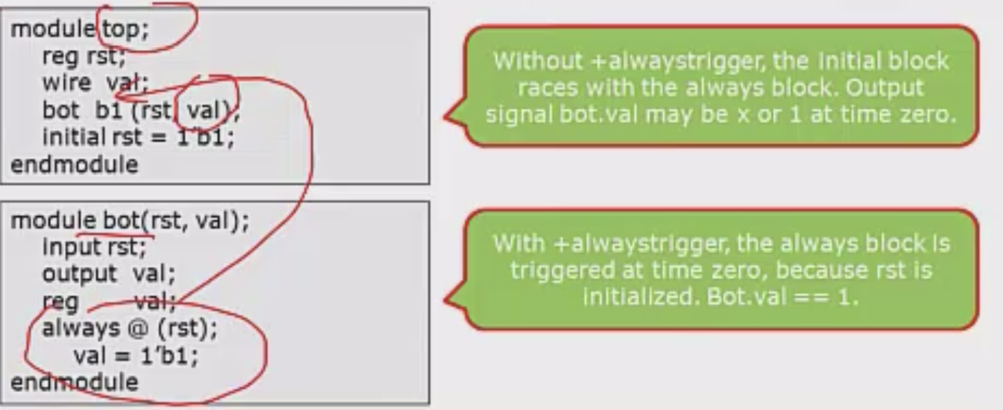

   vcs5.2之后，默认了+alwaystrigger,使得x到1认为是跳变


rad优化

• 在提高了RTL代码的基础上
• 使用+rad参数提升RTL的代码质量
  radiant technology
  在compile阶段对Verilog code进行优化，以提高仿真性能。

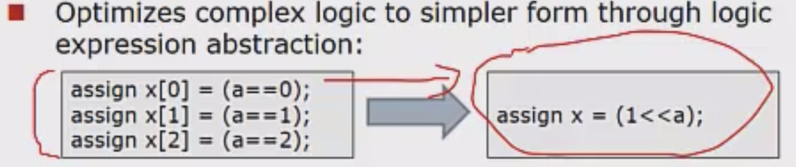

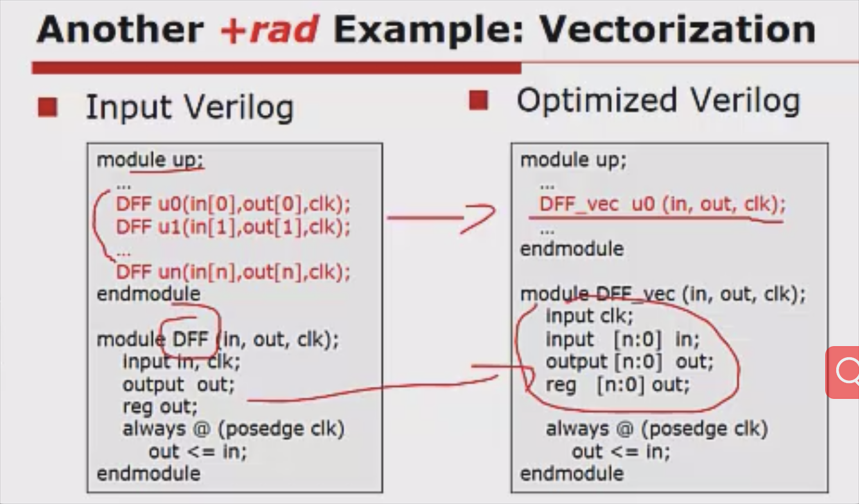

  优化示例：


• 优化可能改变了设计的hierarchy
• 当编译的sdf文件被使用，rad模式disabled

simprofile测算

测算耗时，定位仿真耗时瓶颈，用于优化

排除部分覆盖率收集

1. 使用注释
   仍综合

• // VCS coverage on
• // VCS coverage off

2. 使用注释
   不收集且部综合

• // synopsys translate_on
• // synopsys translate_off

覆盖率收集选项

1. 设定包含或者排除的模块
   -cm_hier <module_>（未生效）
2. 设定报告名
   -cm_name <name_>（未生效）

覆盖率贡献程度

-grade （未示例）

静态冒险检测race

对always语句（非posedge和negedge）和assign构成的潜在环检测。
检测内容有限
Makefile

tcc:
	vcs -R tcc.sv
tcc1:
	vcs -R tcc.sv +race=all

tcc.sv

module tcc ();
    reg A, B, D;
    wire C;
    always @( A or C ) begin
        D = C;
        B = A;
    end

    assign C = B;
endmodule

输出race.out.static

Race-[CLF] Combinational loop found
	"tcc.sv", 4: The trigger 'C' of the always block can cause the following
		sequence of event(s) which can again trigger the always block.
	"tcc.sv", 6: B = A;
	which triggers 'B'.
	"tcc.sv", 9: assign C = B;
	which triggers 'C'.

sdf反标rtl

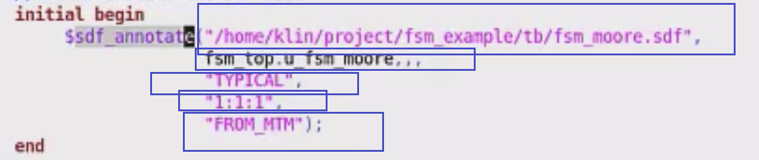

使用$sdf_annotate函数
