日常记录（87）逻辑综合DC

高层次的综合流程

1. 编写RTL
2. 创建setup文件
3. 创建约束文件
4. 选择合适的编译流程
5. 写出设计数据

综合转换

综合=翻译+优化+映射
翻译：根据约束（面积、延时等），将VHDL、Verilog、SVerilog等转换为GTECH或未映射的ddc文件
优化：优化和映射，创建映射的ddc文件（包括了verilog的信息\sdc的信息\sdf信息）。

DC计算延时的方式

WLM线负载模型，根据负载信息计算，未考虑连线。
topographical model，进行预布局后计算延时。真实的延时计算需要版图信息。

启动DC

可视化：
design_vision -topo
Shell:
dc_shell -topo
Batch mode:
dc_shell -topo -f run.tcl | tee -i run.log

在DC的命令

cd
pwd
ls
history
!!(重复上一条)
!7重复第7条history中的命令
sh <linux_command>
get_unix_variable <variable>
printvar <variable>
set_app_var <variable> <content>

dc工程文件目录

config配置文件
mapped综合的Netlist
report
rtl
script
unmapped未综合的ddc文件

DC的内部变量

search_path
target_library 第三方的工艺库，用于编译过程中创建门级网表
link_library
symbol_library
其中，前面有*表示从自己的内存中查找

使用DC

• 读取
  read_verilog 读取verilog文件
  read_vhdl 读取VHDL文件
  最后读取的文件为顶层文件，
  read_verilog {a.v b.v c.v}，则a.v为顶层文件
  read_ddc 读取ddc文件
  （加载默认的GTECH库、用户的链接库，翻译为未映射的ddc文件，加载设计文件，设定当前设计（top module））

• 选择顶层文件
  current_design MY_TOP
  link
  在link前说明设定

• 执行外部脚本
  source <script_name>

• 检查路径约束
  check_timing

• 编译
  compile_ultra

• 查看违例
  report_constraint -all_violators

• 使用html检查设计
  check_design -html check_design.html
  并打开
  sh firefox check_design.html

• 分析
  analyze -format verilog {A.v TOP.v}
  elaborate MY_TOP

• 写出ddc到unmapped文件夹下
  write -format ddc -hier -output unmapped/MY_TOP.ddc

• 移除设计
  remove_design -hierarchy

DC启动加载文件

.synopsys_dc.setup文件的查找位置

1. DC的工作目录
2. 用户根目录
3. DC安装目录（syn/admin/setup/）

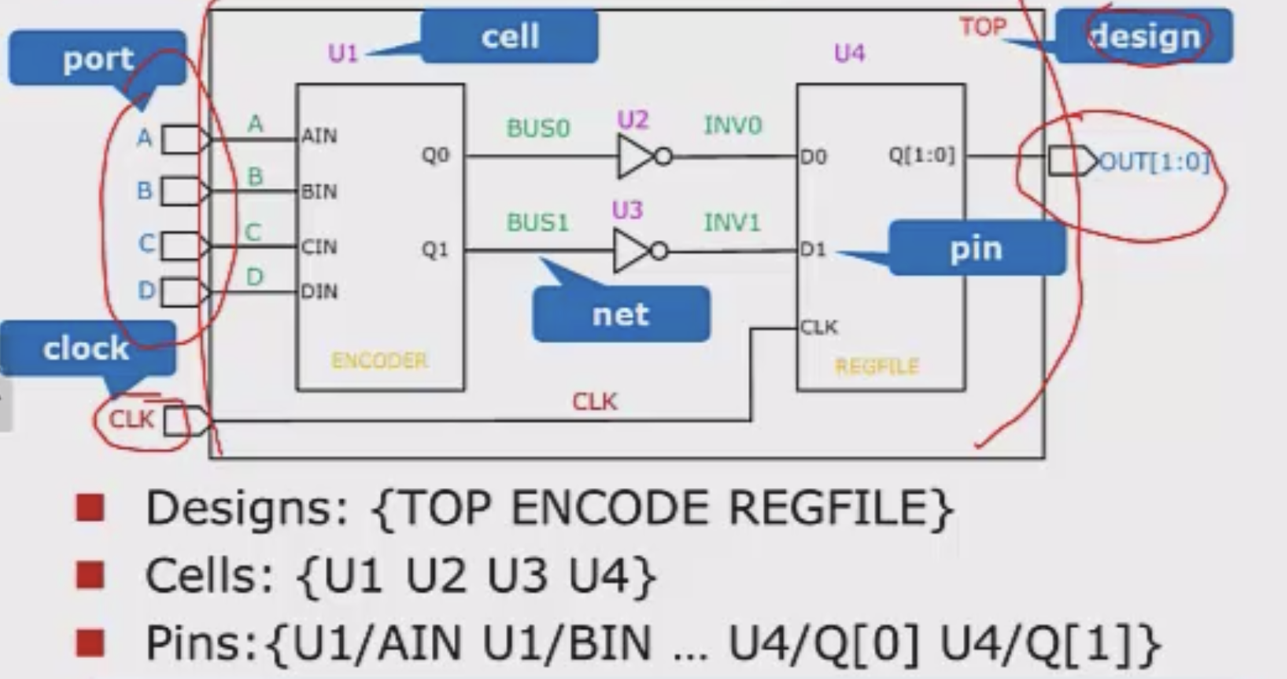

设计包含的Object

Design：设计模块
Clock：时钟
Port：Design的交互接口
Net：连线
Cell：设计中例化的器件
Pin：Cell的交互接口

get_和all_

为net中的SUM添加负载，其中的get_nets是命令，并选出了SUM。
get_nets后的SUM可以使用通配符

set_load 5 [get_nets SUM]

• 所有输入、输出、时钟、寄存器等查找。

all_inputs
all_outputs
all_clocks
all_registers

这些返回都是集合

query_objects $<name_>; sizeof_collection $<name_>

集合是系统中获取到的句柄
echo $a是返回了集合的句柄，在设置了名为a的集合后，
查看集合的内容，查看集合的大小，

set a [all_inputs ]
echo $a
query_objects $a
sizeof_collection $a

filter_collection

过滤掉map的cell
显示出了所有的cell集合

filter_collection [get_cells *] "is_mapped == true"
filter_collection [get_cells *] "name != *"

remove_from_collection

移除输入端口中的CLK

remove_from_collection [all_inputs] [get_ports CLK]

current_design；list_designs

查看顶层，查看所有设计

current_design；list_designs

create_clock

创建时钟

create_clock -name [get_ports Clk]

index_collection

根据编号查看集合

dc_shell-topo> index_collection $a 0
{Clk}
dc_shell-topo> index_collection $a 1
{Reset}
dc_shell-topo> index_collection $a 2
{Crnt_Instrn[31]}

foreach_in_collection

以集合a的长度打印了句柄a。

foreach_in_collection port $a {echo "$a"}

list定义、查看长度、遍历

dc_shell-topo> set name [list xiaohuang xiaobai xiaoli xiaozhang]
xiaohuang xiaobai xiaoli xiaozhang
dc_shell-topo> llength $name
4
dc_shell-topo> foreach xx $name {echo "$xx"}
xiaohuang
xiaobai
xiaoli
xiaozhang

键值对创建、访问

"ages": must be anymore, donesearch, exists, get, names,
nextelement, set, size, startsearch, statistics, or unset

dc_shell-topo> set ages(zhangshan) 12
12
dc_shell-topo> set ages(lisi) 32
32
dc_shell-topo> array names ages
lisi zhangshan
dc_shell-topo> array get ages
lisi 32 zhangshan 12

本质上系统变量env是键值对

dc_shell-topo> echo $env(DC_HOME)
/home/synopsys/syn/O-2018.06-SP1
dc_shell-topo> getenv DC_HOME
/home/synopsys/syn/O-2018.06-SP1
dc_shell-topo> setenv AAAA 1111
1111
dc_shell-topo> echo $env(AAAA)
1111
dc_shell-topo> unsetenv AAAA
dc_shell-topo> unsetenv AAAA
Error: can't unset "::env(AAAA)": no such element in array
	Use error_info for more info. (CMD-013)
dc_shell-topo> echo $env(AAAA)
Error: can't read "env(AAAA)": no such variable
	Use error_info for more info. (CMD-013)

路径约束定义

• 输入逻辑路径（开始在输入端口）
• 内部路径（寄存器到寄存器）
• 输出路径（结束在输出端口）
  DC是默认为同步时钟环境的，创建时钟，定义时钟周期为2ns

dc_shell-topo> create_clock -period 2 [get_ports Clk]
1

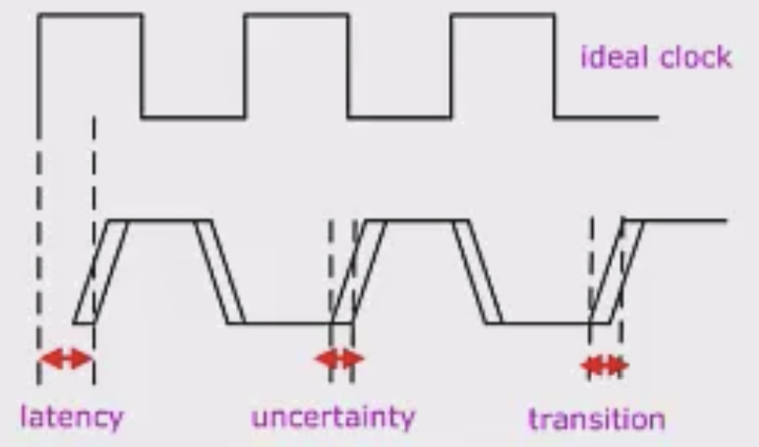

时钟延时

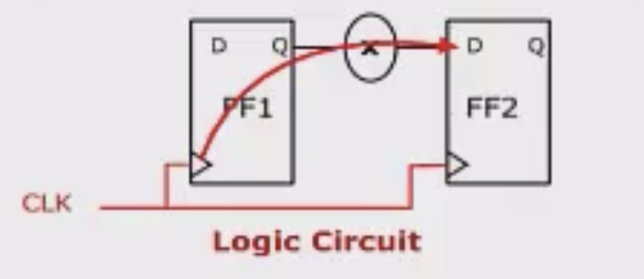

设置内部寄存器延时，setup（建立）的时间=skew+jitter+margin
对应红线部分，从Clk到寄存器x的时间，2-0.14-0.08，0.08是预留值，最大允许延时为1.78

set_clock_uncertainty -setup 0.14 [get_clocks Clk]

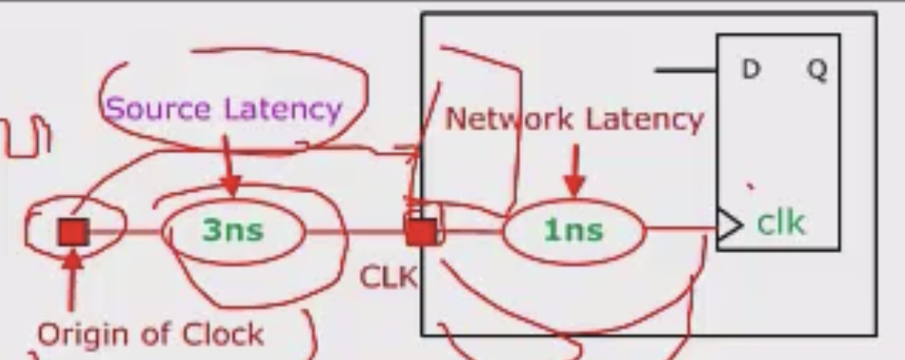

设置输入延时

dc_shell-topo> set_clock_latency -source 3 [get_clock Clk]
1

设置时钟坡度

dc_shell-topo> set_clock_transition 0.03 Clk
1

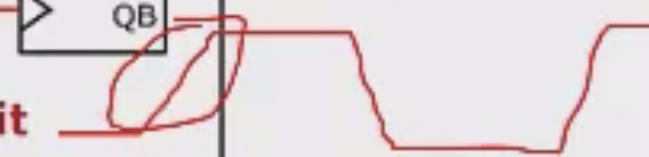

输出相对于时钟的延时

dc_shell-topo> set_output_delay 0.8 -clock Clk [all_outputs  ]
1

分析rtl

analyze -format verilog rtl/TOP.v
check_design
reset_design

后端仿真

和sdf文件（标准延时格式）有关，有零延时仿真，单位延时仿真，sdf仿真，检测采样失败的功能缺陷。
