4. flowable - 使用flowable-ui配置流程定义

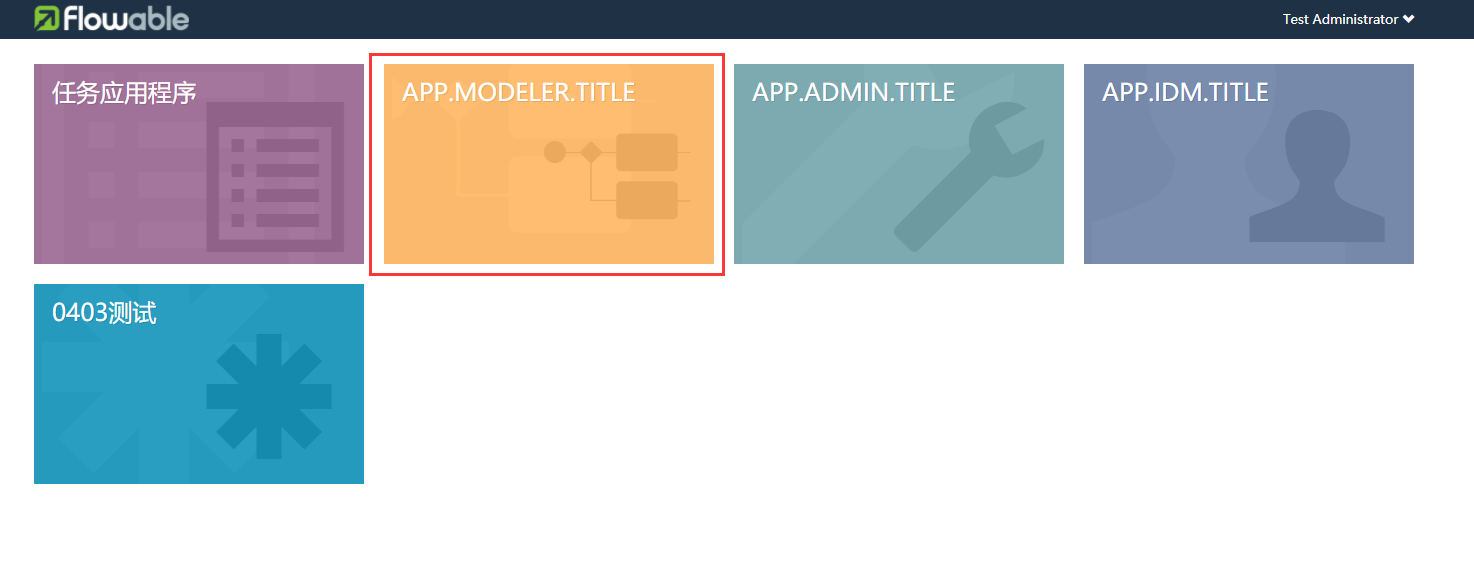

flowable-ui启动后，进到modeler里面去配置流程定义

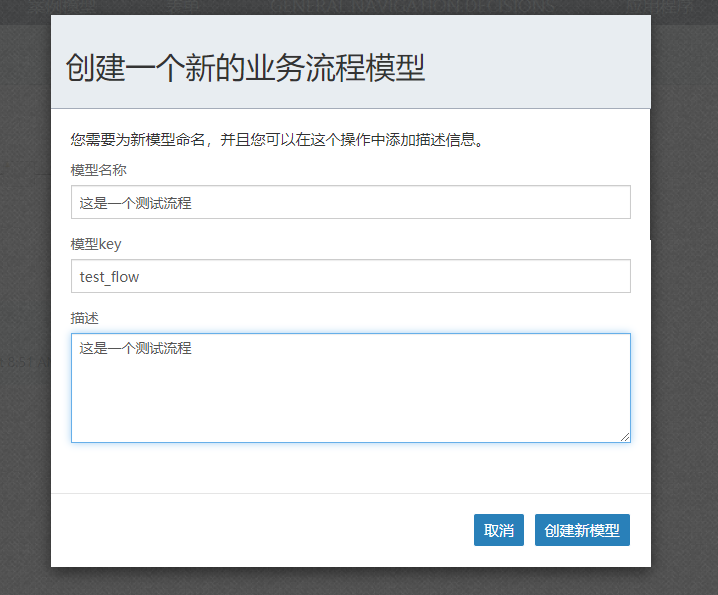

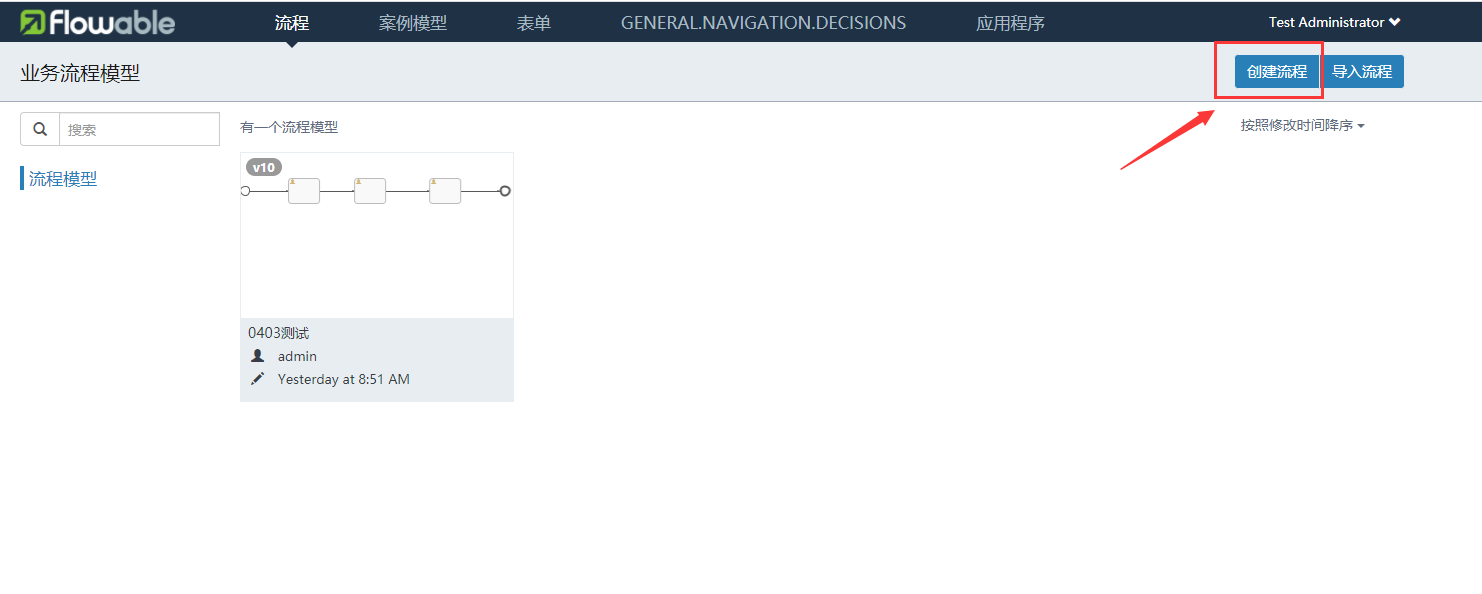

点击创建流程

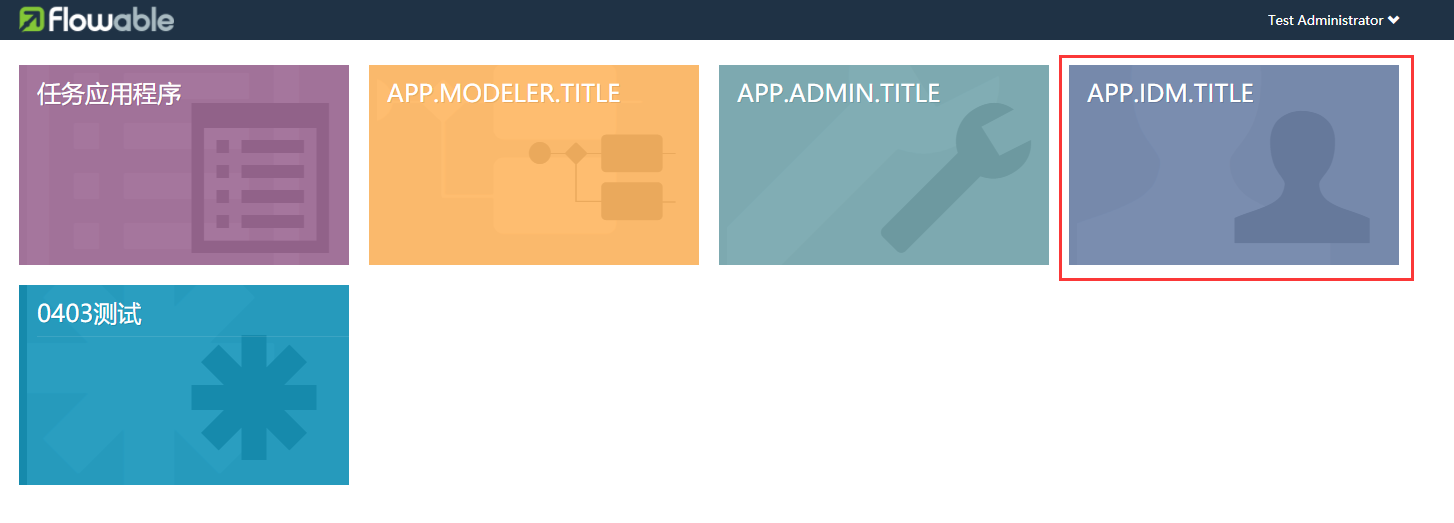

这个时候进入配置流程定义的画板，我们先配置一个简单的感受一下效果。因为流程需要用户去审批，因此我们先去IDM模块创建几个用户。

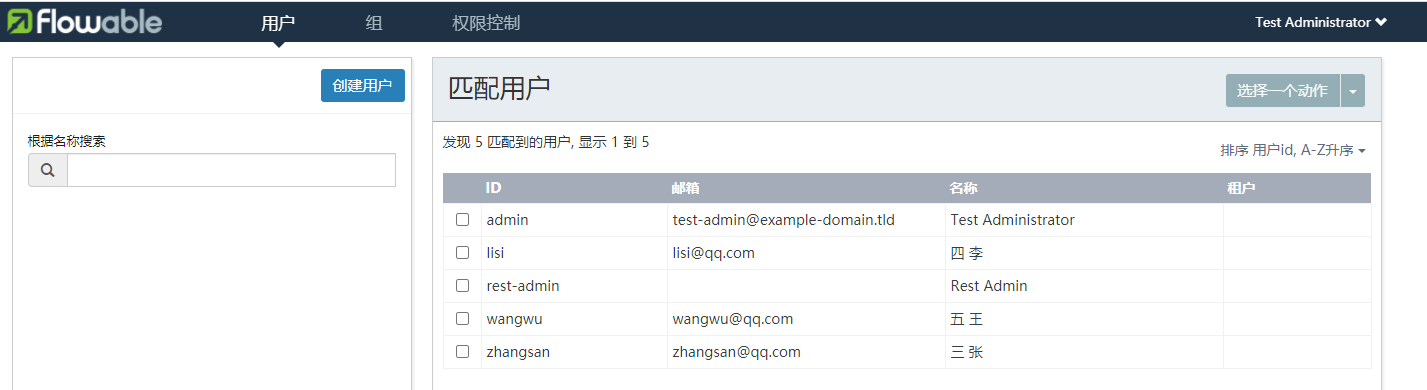

 默认有2个用户，一个admin，一个rest-admin，我们创建3个用户，分别是张三李四王五，作为我们的测试用户

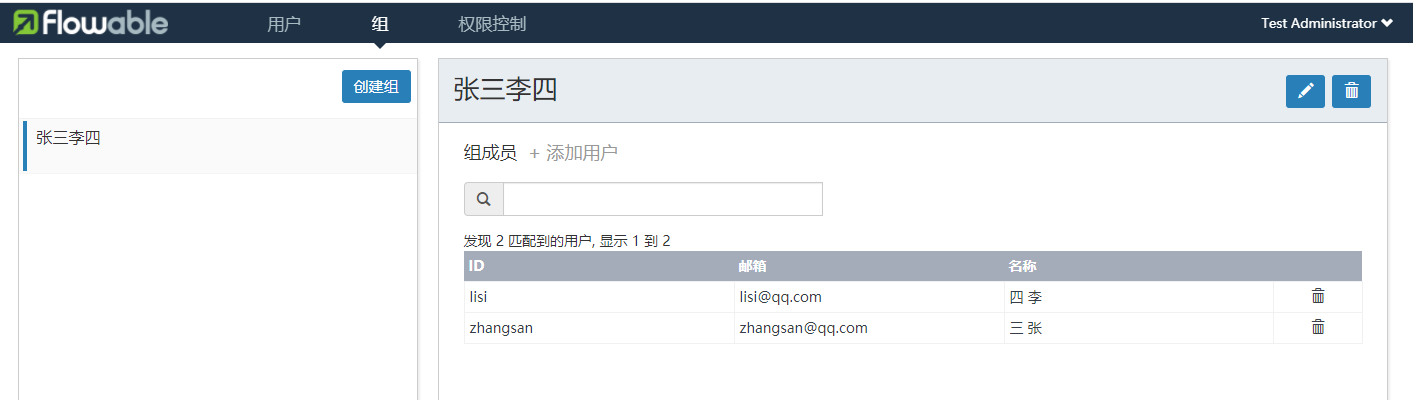

 然后创建了一个用户组，叫做张三李四，包含了张三和李四两个人





---

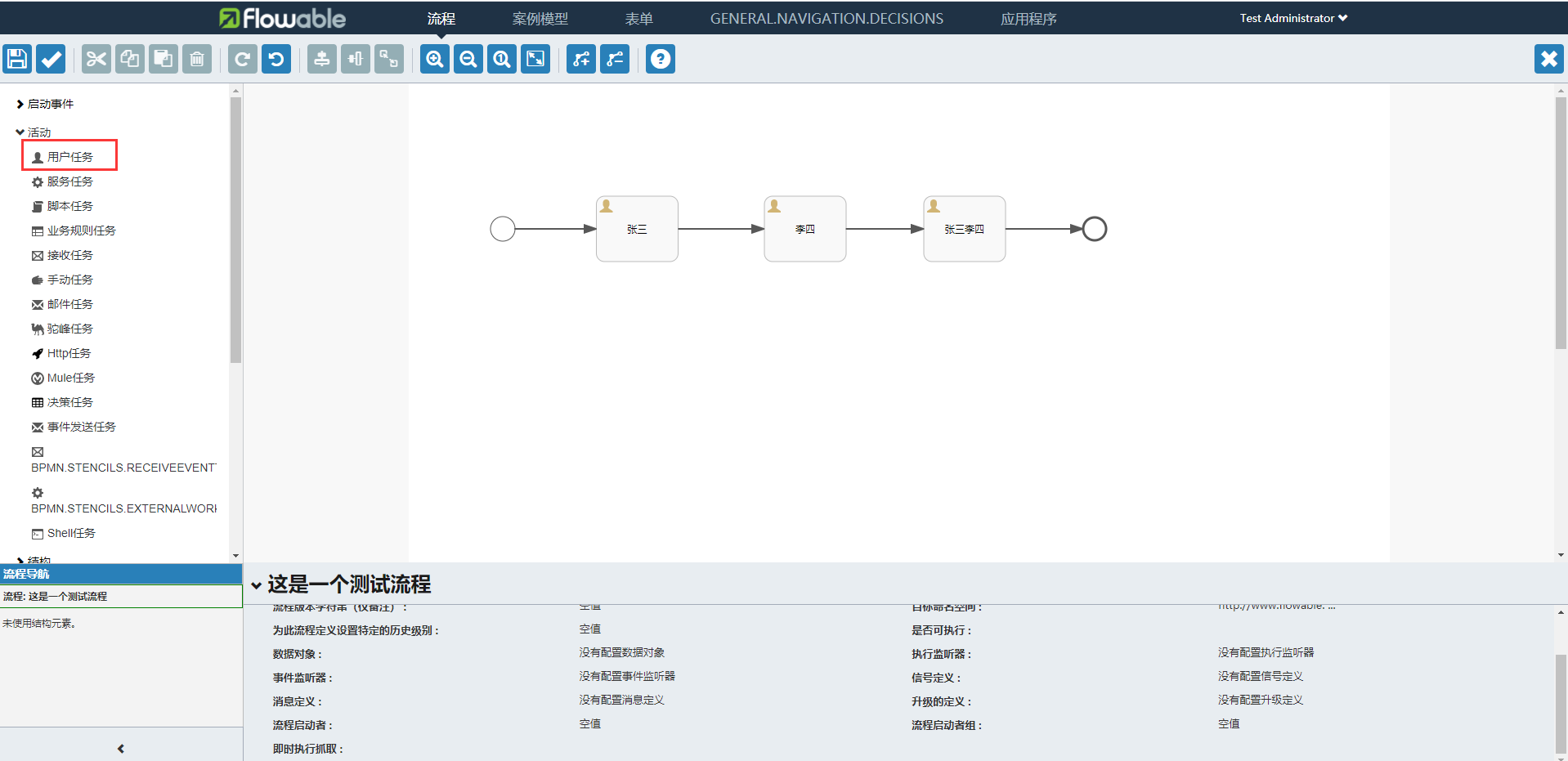

我们先拖一个简单的流程实例，只用了活动下面用户任务组件，分别给每个节点命名，我这边是按照用户来命名，实际可根据具体需求来。

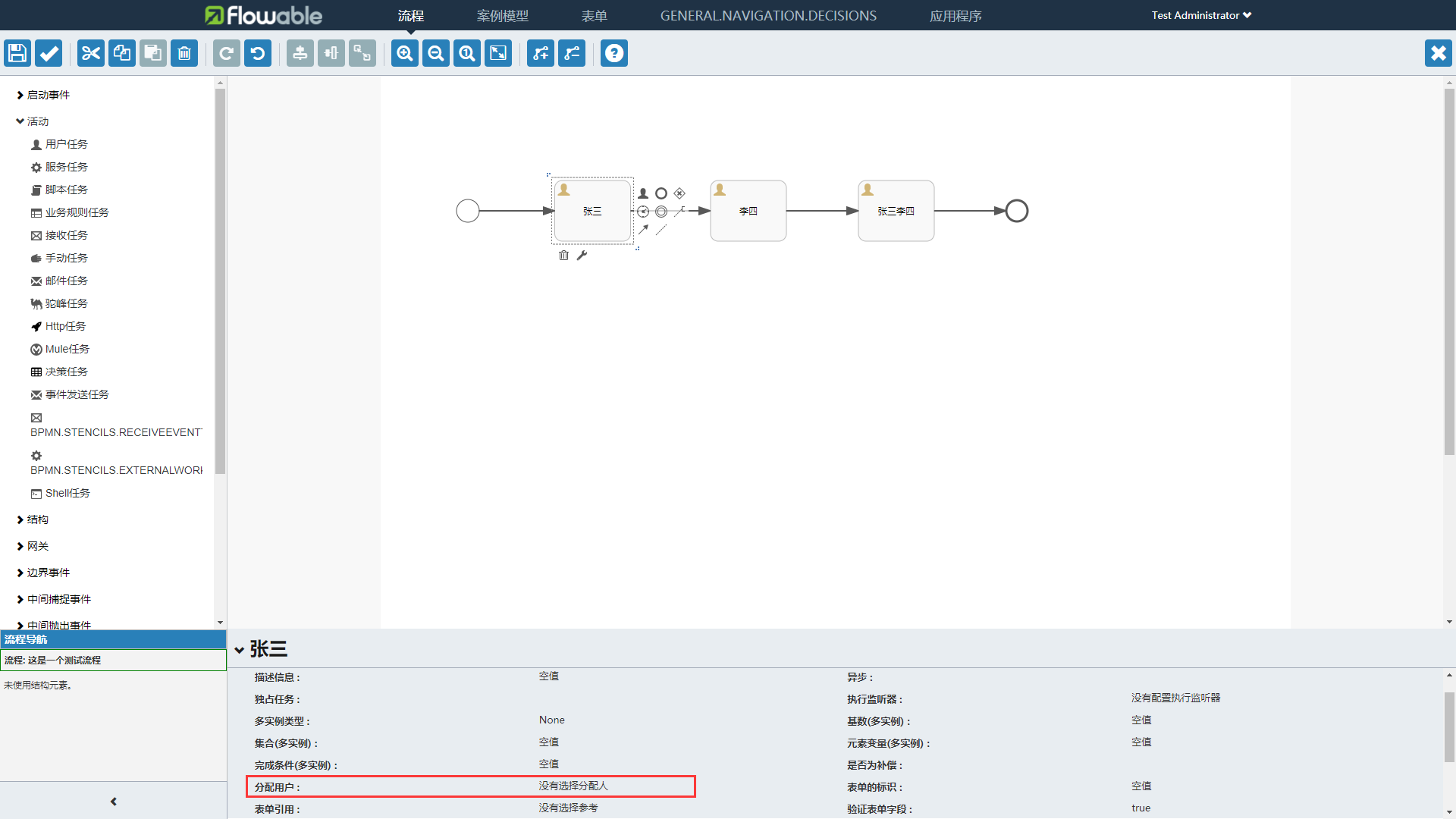

 点击张三节点，在下面选择分配用户



我们在身份存储下选择单个用户，搜索张三后选中，点击保存

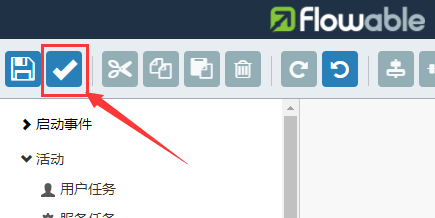

 之后分别给后面的节点分配用户，最后一个节点分配用户组。配完之后我们可以点击保存按钮边上的“√“按钮来校验是否配置成功

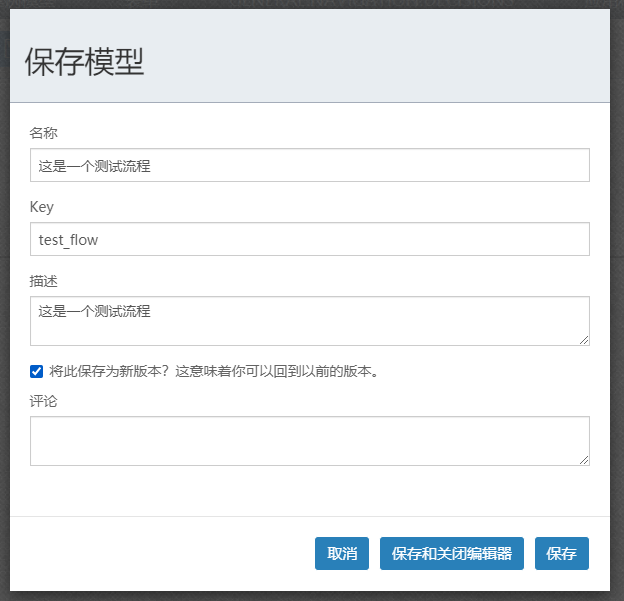

没问题之后，点击保存按钮，保存模型，这时可以看到面板上模型的名称和版本号。

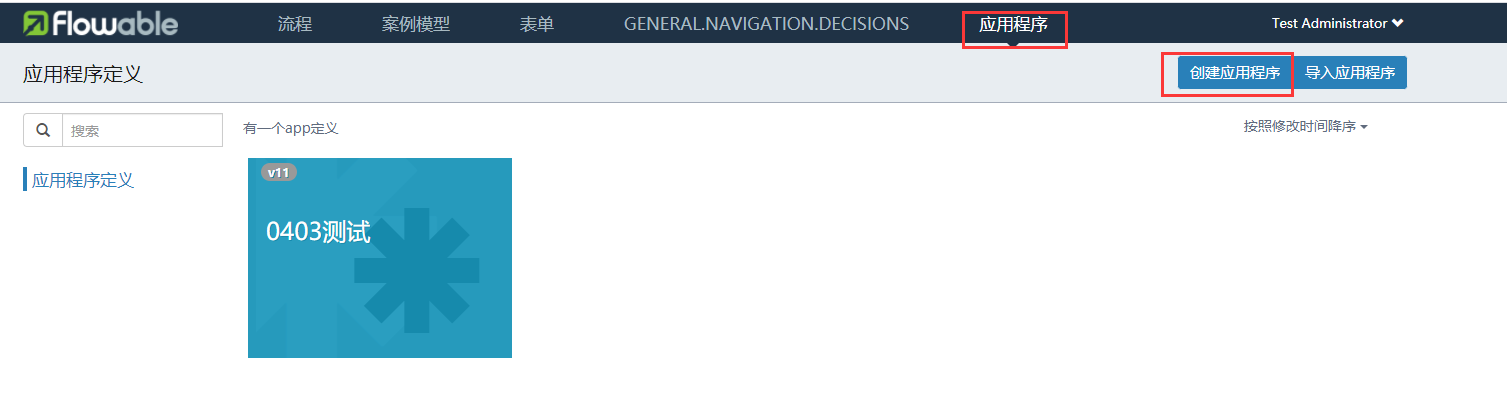

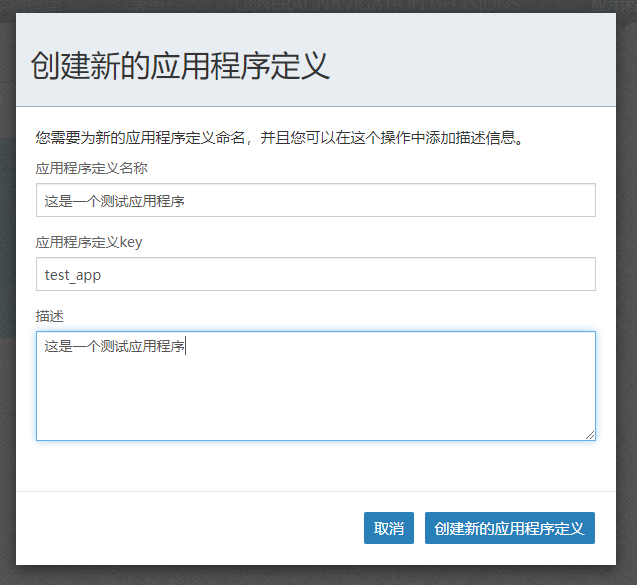

 然后我们选择应用程序，创建一个应用程序。

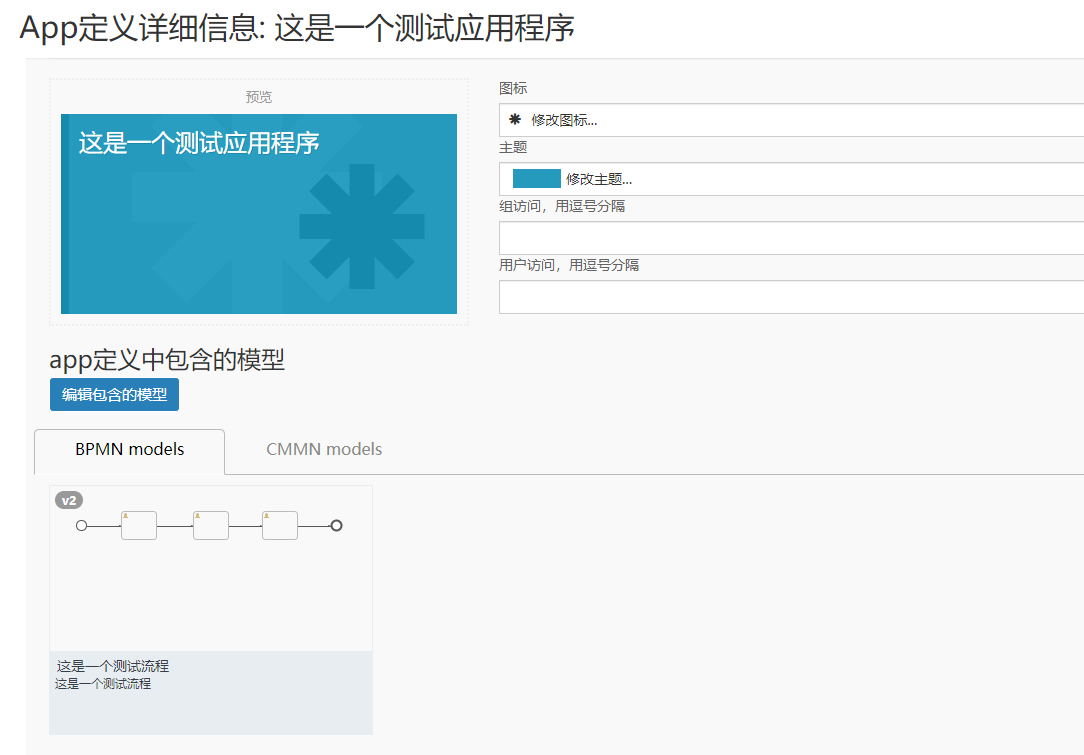

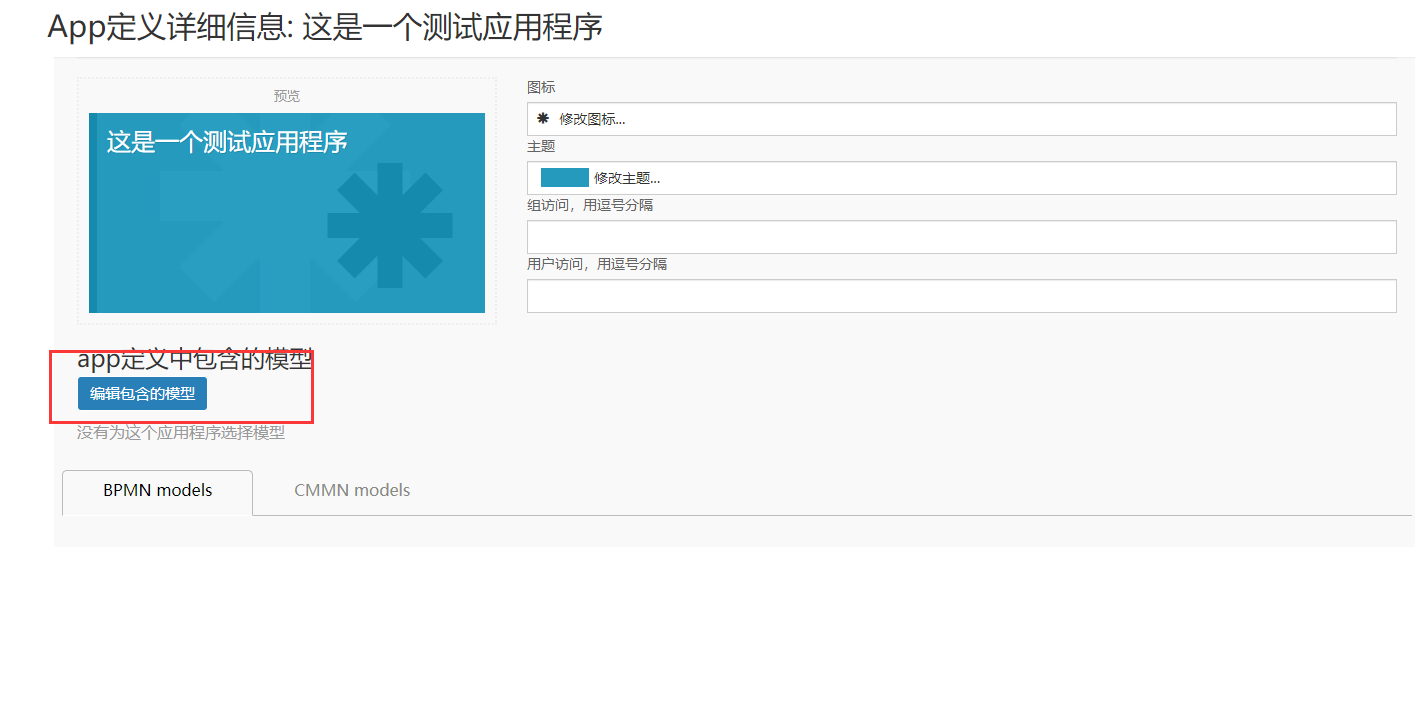

 然后点击编辑包含的模型按钮，选择我们刚刚创建的模型名称，记住版本号不能错。

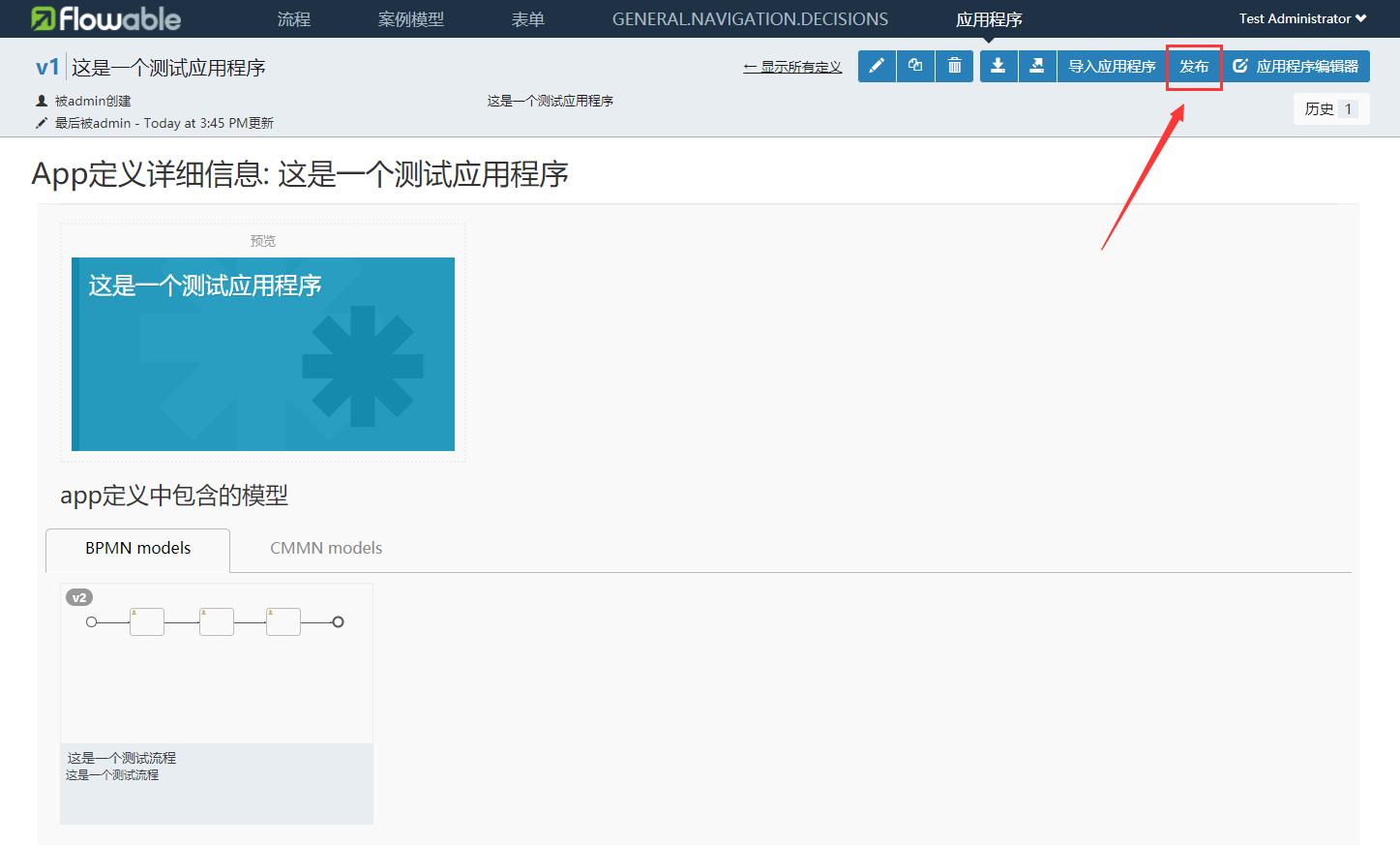

 然后点击保存，可以在保存的时候一起发布，也可以先保存了然后之后再发布



 至此，我们的配置告一段落，我们再来说一下为什么要这么多操作。

创建模型，其实就是创建流程的定义，或者说模板，什么是模板，大家应该都明白，就是流程都会按照这个模板往下走，先给张三，再给李四这样，但是要注意的是，一旦你修改后想要按照新的模板来运行流程，一定要发布，发布，发布，重要的事情说三遍。

发布完之后就是一个新的版本号，但你要记住，你虽然修改了流程定义，也覆盖了老的，但是老的流程还是会按照老的版本号的模板走下去，新的重新发起的流程才会按照新的走。

举个例子：

我们现在的版本是：张三 -> 李四 -> 张三李四组，版本号V1，创建了一个流程a，在流程a运行到一半的时候你想修改流程定义了

你想修改为：李四 -> 张三 -> 张三李四组，保存发布后版本号V2，创建了一个流程b

那么，原来的a流程还是按照 张三 -> 李四 -> 张三李四组 版本号V1往下走，新的流程b会按照 李四 -> 张三 -> 张三李四组 版本号V2 往下走，ab两个流程互不影响。



现在继续来说为什么还要建一个应用程序，其实flowable不仅仅只有流程的模型功能，还有其他的表单功能，所以一个应用程序其实是把流程的模型和表单的模型，或者还有其他的全部打包成一个，这一个应用程序可以包含不同的流程模型版本号和表单模型版本号，

但是我们这边只用了流程的模型，所以就比较简单。
