开发
下载仓库：
mkdir workspace && cd workspace
git clone https://github.com/enkerewpo/hvisor
git clone https://github.com/enkerewpo/buildroot-loongarch64
git clone https://github.com/enkerewpo/linux-hvisor-loongarch64 hvisor-la64-linux
git clone https://github.com/enkerewpo/hvisor-tool
git clone https://github.com/enkerewpo/hvboot
下载 loongarch64-unknown-linux-gnu- 工具链
下载并解压到本地，然后请将 cross-tools/bin 目录添加到你的 PATH 环境变量中，
保证 loongarch64-unknown-linux-gnu-gcc 等工具可以被 shell 直接调用。为了保险起见，还可以把 cross-tools/bin 中所有的内容软链接到 /usr/local/bin 中
说明
该项目提供了主要的脚本,在 hvboot 目录下有./make_world ,./make_loongarch64,./ssd_deploy_helper.sh,其中 ./make_world 做的事情最多，详情见 ver20251021_hvisor硬盘部署系统用户与维护手册 _LoongArch.pdf ，下面先执行 ./make_world 之前的准备工作
编译 hvisor :
在 hvisor 目录下执行
make BID=loongarch64/ls3a5000
编译完成后在 target 目录下可以找到 strip 之后的 hvisor.bin 文件
准备 buildroot 环境:
因为 buildroot 在找不到需要编译的 package 时会从各个地方下载源码压缩包，这里我准备好了一个预下载的镜像：
https://pan.baidu.com/s/1sVPRt0JiExUxFm2QiCL_nA?pwd=la64
下载后将 dl 目录放在 buildroot-loongarch64 根目录即可
然后就是配置一下 buildroot-loongarch64 的 config 信息
cd buildroot-loongarch64
make loongson3a5000_hvisor_defconfig #会在当前目录下生成一个默认的 .config 文件，文件内容和 loongson3a5000_hvisor_defconfig 是一样的
make menuconfig # 请将 Toolchain/Toolchain path prefix 设置为你本地的 loongarch64 工具链路径和前缀
# 然后选择右下角 save 保存到 .config 文件

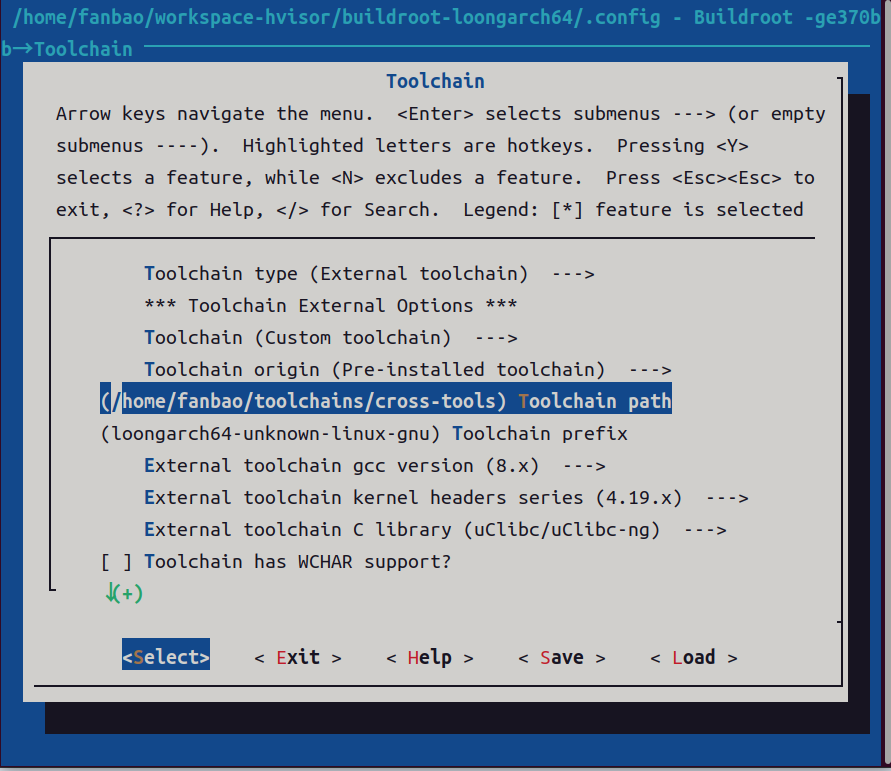

其中我的 Toolchain path 是 /home/fanbao/toolchains/cross-tools/bin/,前缀是loongarch64-unknown-linux-gnu,有一个坑是它的脚本中会把我的地址/home/fanbao/toolchains/cross-tools/bin/ 加上 /bin/ ，所以最终我输入 menuconfig 中的 Toolchain path 应该是 /home/fanbao/toolchains/cross-tools
编译 buildroot
还是在 buildroot-loongarch64 目录下，上一步已经配置好了 .config 的信息，现在执行
sudo make
编译完成后，在 output/images 中可以找到 rootfs.cpio.gz 文件,这是一个基本的
rootfs。下一步请手动将这个路径（设为 ROOTFS_CPIO_GZ_PATH）软连接到
hvisor-la64-linux/rootfs/buildroot/rootfs.cpio.gz
说明：在后续 ./make_world 命令中，buildroot的编译会比较考后，这里提前手动执行的原因可能是为了建立这个软链接
调整 linux 源码目录配置
下面我们来调整一下 linux 的一些配置
修改 config
cd hvisor-la64-linux
echo "6.11.6" > chosen_root # 选择 linux-6.11.6 目录作为 root linux 的编译源码
echo "6.13.7" > chosen_nonroot # 选择 linux-6.13.7 目录作为 nonroot linux 的编译源码，
# 你也可以选择其他版本例如 6.11.6 git，请保证对应的 linux-{suffix} 目录存在
./build def root/nonroot # 生成默认 root linux 的 defconfig
./build menu root/nonroot # 进入 menuconfig 配置 root linux 的配置
./build save root/nonroot
这里我们属于 SSD 部署系统，注意：对于 SSD 部署系统，请不要开启 initramfs 的 rootfs 内嵌选项，否则将会导致系统使用内嵌的 initramfs 而不是硬盘上的 rootfs，所以我们需要把 menuconfig 中的 initramfs 的 rootfs 内嵌选项 关闭，目前仓库的默认 defconfig 均开启了 initramfs 的 rootfs 内嵌选项，需要检查一下 configs 目录中的 root 和 nonroot defconfig 并按你的需求进行修改（通过 ./build def root/nonroot 命令生成后再运行./build menu root/nonroot 进行修改，请注意如果你之后要使用 make world，这里必须保存一次 defconfig ，./build save root/nonroot 将.config 文件保存到 configs 目录下，供后续 make world 使用，因为 make world 会直接从 configs 目录下读取 defconfig，如果不运行 save 的话将会导致你的临时.config 被覆盖），关闭选项如下：

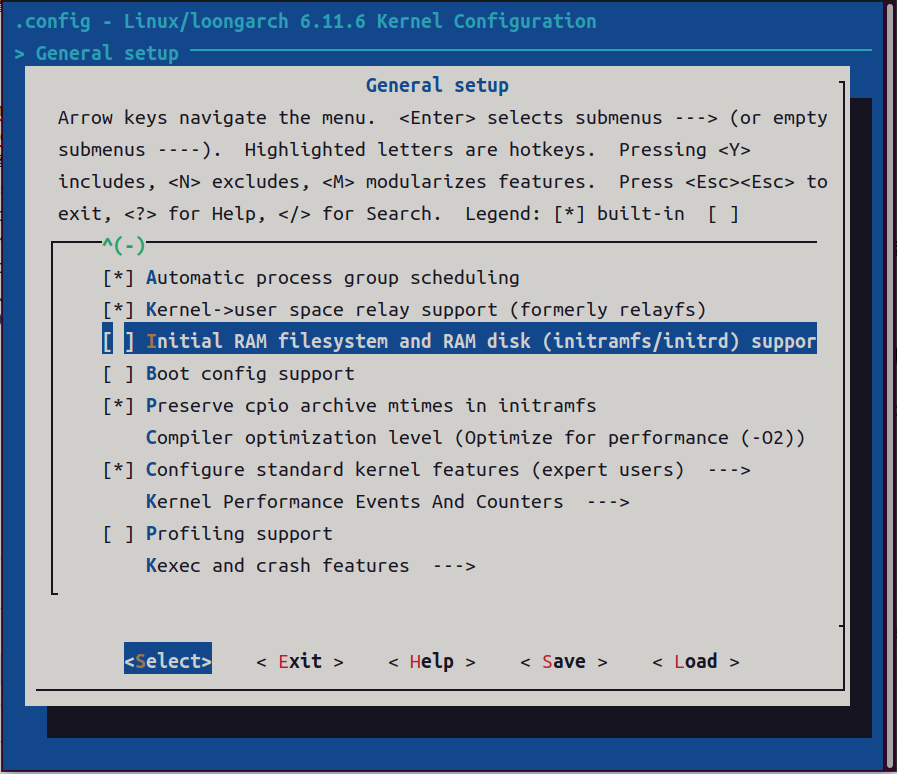

在 General setup 下的 Initial RAM filesystem and RAm disk,这里按 n 键来取消这个选项
修改 dts
在原手册中 make world 的部分有一句话：“如果你希望修改 zone 启动时的 cmdline，请修改对应的设备树中的 bootargs 字段”，没有修改之前，我跑出来的系统会显示 root 和 none root 均未挂载到正确的 rootfs 上，所以我们去修改一下，如下：
linux-6.11.6/arch/loongarch/boot/dts/loongson-3a5000-hvisor-root.dts：
//linux-6.11.6/arch/loongarch/boot/dts/loongson-3a5000-hvisor-root.dts
......
chosen {
stdout-path = "serial:115200n8";
// initramfs
//bootargs = "earlycon console=ttyS0,115200n8 initramfs_async=false rootwait debug nohlt";
// SSD root, on SSD partition 4 with ext4 format
bootargs = "earlycon console=ttyS0,115200n8 root=/dev/nvme0n1p4 rootwait rw nohlt";
};
可以看到对于 SSD root，我们就是应该选择下面这个 bootargs
linux-6.13.7/arch/loongarch/boot/dts/loongson-3a5000-hvisor-nonroot.dts：
//linux-6.13.7/arch/loongarch/boot/dts/loongson-3a5000-hvisor-nonroot.dts
chosen {
// stdout-path = "serial:115200n8";
//bootargs = "earlycon console=ttyS0,115200n8 initramfs_async=false rootwait debug loglevel=8 earlyprintk";
// stdout-path = "/virtio_mmio@30001000";
bootargs = "earlycon console=hvc0 rootwait debug";
};
这里我不太确定，本来是上面那个 bootargs ，因为没有跑通，所以我给换成下面这个了，而且在这个目录下有 linu1/2/3.dts,所以我也不确定 loongson-3a5000-hvisor-nonroot.dts 这个文件有没有其作用
linux1/2/3.dts:
//linux-6.13.7/arch/loongarch/boot/dts/linux1/2/3.dts
chosen {
// initramfs
//bootargs = "earlycon console=ttyS0,115200n8 initramfs_async=false rootwait debug loglevel=8 earlyprintk nohlt";
// SSD root, a {zone_name}-disk.ext4 virtio blk file on SSD root_hvisor partition
bootargs = "earlycon console=ttyS0,115200n8 rootwait root=/dev/vda rw";
};
可以看到对应 SSD 的应该用下面这个 bootargs
hvboot 的配置信息

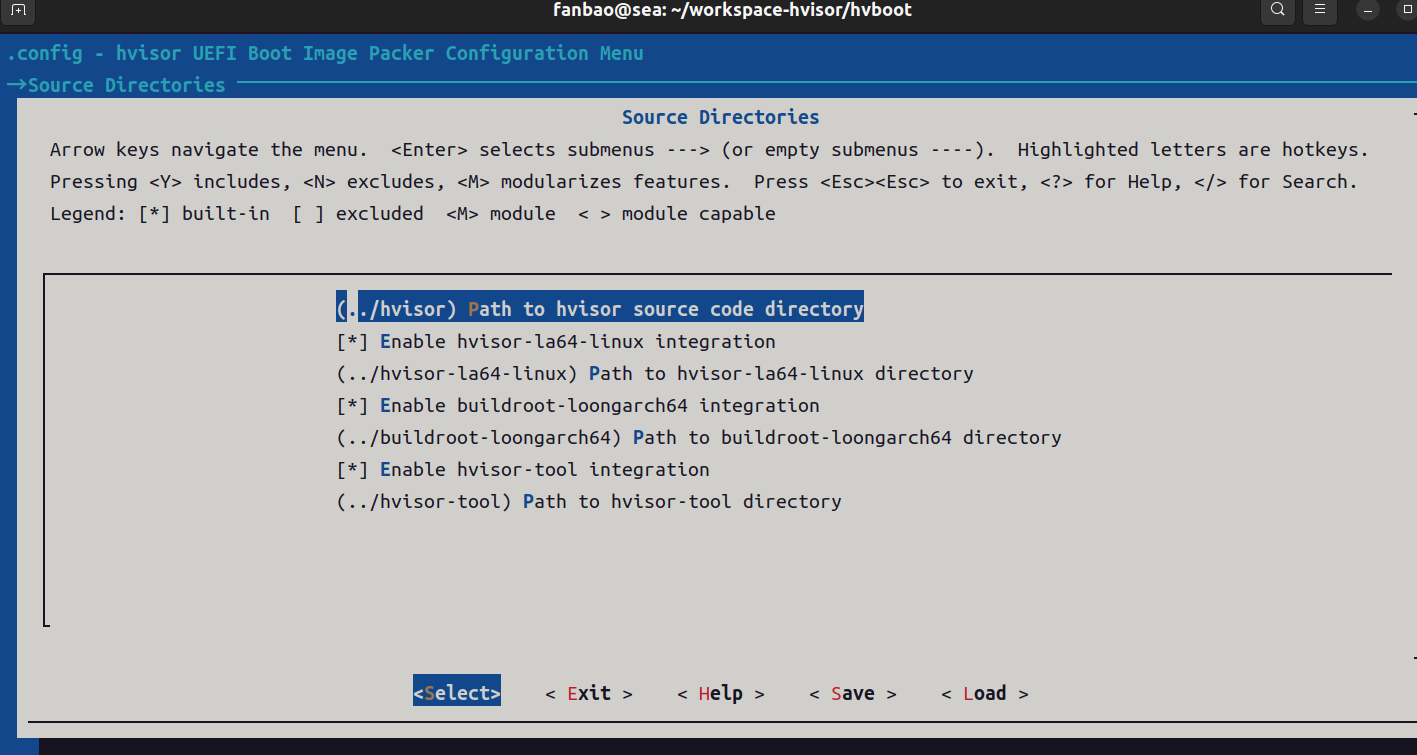

这里主要配置两个，一个是 menuconfig 的 Cross compiler prefix，一个是仓库源路径信息：
• hvisor 源码路径 HVISOR_SRC_DIR
• hvisor-tool 源码路径 HVISOR_TOOL_DIR
• buildroot 源码路径 BUILDROOT_DIR
• hvisor la64 linux 仓库源码路径 HVISOR_LA64_LINUX_DIR
然后就是配一下 zones.json ，zones.json 是 load_addr ,我不太清楚和 编译 linux 时的 entry addr 有什么关系，反正我是用了 zone_bak.json 的配置
执行 ./make_world
这里，通过 hvboot 执行 make world 流程在原手册中，很详细，有问题再去看就行
编译 UEFI 镜像
./make_loongarch64 # 读取 .config 中配置的相关路径和信息，生成 BOOTLOONGARCH64.EFI
此时会在 hvboot 目录下生成 BOOTLOONGARCH64.EFI
注意：之前我执行 ./make_world ，这个脚本会自动执行 ./build zone {type} {name} {entry}，我没有干预这个 entry 具体是多少，但是我第一次执行完 ./make_world ,然后执行 ./make_loongarch64 的时候，它会帮我检查 entry 地址和 linux1/2/3.json 中是否对应写好，很遗憾值只有 root 的值是对应上的，而 linux1/2/3 的 vmlinux 中读取出来的 entry addr（通过readeld -h nonroot的vmlinux） 和 linux1/2/3.json 中填写的 entry addr 没有对应上，所以会报错，所以这里我们需要找到所有 linux1/2/3.json文件，去修改里面的 entry
fanbao@sea:~/workspace-hvisor$ sudo find . -name linux*.json
[sudo] fanbao 的密码：
./hvisor/platform/aarch64/rk3568/configs/linux2.json
./buildroot-loongarch64/board/loongson/ls3a5000/rootfs_ramdisk_overlay/tool/linux1.json
./buildroot-loongarch64/board/loongson/ls3a5000/rootfs_ramdisk_overlay/tool/linux3.json
./buildroot-loongarch64/board/loongson/ls3a5000/rootfs_ramdisk_overlay/tool/linux2.json
./buildroot-loongarch64/output/target/tool/linux1.json
./buildroot-loongarch64/output/target/tool/linux3.json
./buildroot-loongarch64/output/target/tool/linux2.json
./hvisor-tool/examples/nxp-aarch64/gpu_on_root/linux2.json
./hvisor-tool/examples/qemu-riscv64/linux2-aia.json
./hvisor-tool/examples/qemu-riscv64/linux2.json

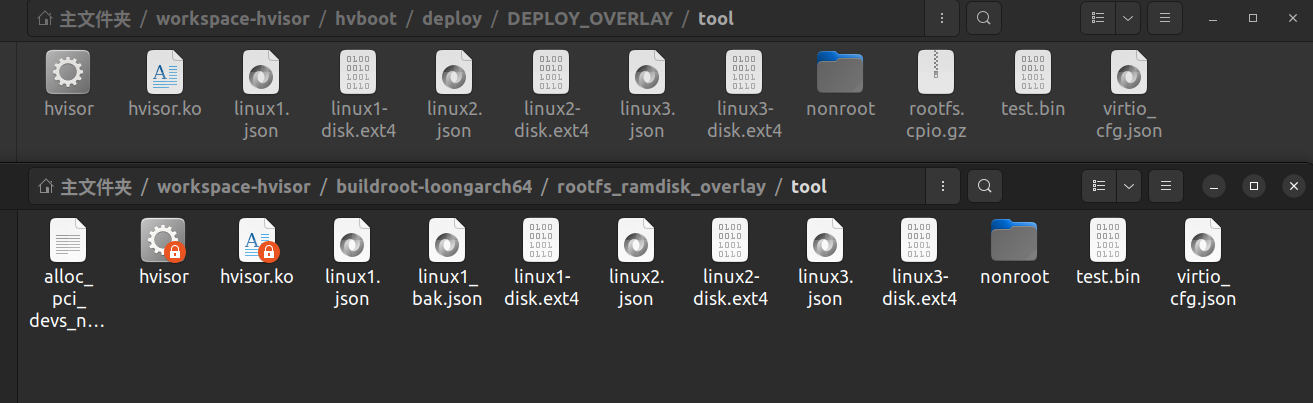

为了放心，我把2-7条都修改了,后来验证，只需要修改 buildroot-loongarch64/board/loongson/ls3a5000/rootfs_ramdisk_overlay/tool/ 目录下的linux1/2/3.dts即可
编译 hvisor SSD 部署包
在 hvboot 目录下执行：
./ssd_deploy_helper.sh
ssd_deploy_helper.sh 脚本会自动给三个 nonroot 虚拟机生成对应的 virtio-blk 文件系统镜像，并将其打包到部署包 deploy 中
会把标准 hvisor SSD 部署包导出到目录的 deploy 文件夹中，部署包内包含 UEFI 镜
像、root 与 nonroot 的内核模块、辅助脚本等
维护
如何更新 hvisor 系统：这里不用原手册里的脚本 ssd_deploy.sh,而是用示例流程里面的步骤
使用
串口连接
1.串口配置
1.1.2配置ROOTLINUXCOM1串口输出部分，hvisor本身的日志和root linux的交互shell通过主板IO板上的COM1（DB9）接口进行输入和输入，请参 考图2进行连接（波特率115200、无奇偶校验、电平模式RS232）
插上线到我的机器上之后，用 Xshell 进行连接，并不是选择COM1，而是选择COM3，如图
1.1.3 附：配置 UART0 Debug 输出（可选）部分，插上类似U盘的那个东西到我的机器上，然后像上图一样连接，只不过COM3换成COM4即可
2.网络配置部分
原文在 1.3 网口分配信息
主要需要知道的是这些指令：
# 1. 启用网卡
sudo ip link set eth0 up
# 2. 配置静态 IP（示例：192.168.100.1/24）
sudo ip addr add 192.168.100.1/24 dev eth0
# 3. ping 目标 IP（示例：192.168.100.254）
ping -c 10 192.168.100.254
下面我用几个例子展示
例子1：root 下 ping linx 1/2/3
假如我想用 root ping linux3，只需要把网线一头插在root上即0号网口，一头插在linux3上即3号网口，现在网线插上去是不亮的，因为还没有启用网卡
然后配置 root 下的 ip，用到上面的第1条和第2条代码，在root下执行，比如配置 ip 为 192.168.100.1/24
然后进入到 root 下的 / 目录下的由./start.sh X启动的 nonroot 虚拟机，启用网卡和配置静态 ip，加入配置 ip 为 192.168.100.3/24
然后 root 和 虚拟机可以互相 ping 通了，比如
//root ping 虚拟机
[root@dedsec /]# ip addr
1: lo: <LOOPBACK> mtu 65536 qdisc noop qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq qlen 1000
link/ether 6c:b3:11:9a:e8:74 brd ff:ff:ff:ff:ff:ff
inet 192.168.100.2/24 scope global eth0
valid_lft forever preferred_lft forever
inet6 fe80::6eb3:11ff:fe9a:e874/64 scope link
valid_lft forever preferred_lft forever
3: sit0@NONE: <NOARP> mtu 1480 qdisc noop qlen 1000
link/sit 0.0.0.0 brd 0.0.0.0
[root@dedsec /]# ping -c 1 192.168.100.3
PING 192.168.100.3 (192.168.100.3): 56 data bytes
64 bytes from 192.168.100.3: seq=0 ttl=64 time=1.337 ms
--- 192.168.100.3 ping statistics ---
1 packets transmitted, 1 packets received, 0% packet loss
round-trip min/avg/max = 1.337/1.337/1.337 ms
//虚拟机 ping root
[root@nonroot-dedsec ~]# ip addr
1: lo: <LOOPBACK> mtu 65536 qdisc noop qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq qlen 1000
link/ether 6c:b3:11:9a:e8:77 brd ff:ff:ff:ff:ff:ff
inet 192.168.100.3/24 scope global eth0
valid_lft forever preferred_lft forever
inet6 fe80::6eb3:11ff:fe9a:e877/64 scope link
valid_lft forever preferred_lft forever
3: sit0@NONE: <NOARP> mtu 1480 qdisc noop qlen 1000
link/sit 0.0.0.0 brd 0.0.0.0
[root@nonroot-dedsec ~]# ping -c 1 192.168.100.1
PING 192.168.100.1 (192.168.100.1): 56 data bytes
--- 192.168.100.1 ping statistics ---
1 packets transmitted, 0 packets received, 100% packet loss
[root@nonroot-dedsec ~]# ping -c 1 192.168.100.2
PING 192.168.100.2 (192.168.100.2): 56 data bytes
64 bytes from 192.168.100.2: seq=0 ttl=64 time=1.339 ms
--- 192.168.100.2 ping statistics ---
1 packets transmitted, 1 packets received, 0% packet loss
round-trip min/avg/max = 1.339/1.339/1.339 ms
例子2：noneroot 下(比如 linux 1/2/3) ping 另一个 noneroot 的 linx
分别进入到虚拟机中，然后插网线，启用网卡，配置ip，然后就可以 ping 通了，比如 linux1 的 ip 是 192.168.100.1/24，linux3 的 ip 是 192.168.100.3/24，结果如下：
[root@nonroot-dedsec ~]# ip addr
1: lo: <LOOPBACK> mtu 65536 qdisc noop qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq qlen 1000
link/ether 6c:b3:11:9a:e8:75 brd ff:ff:ff:ff:ff:ff
inet 192.168.100.1/24 scope global eth0
valid_lft forever preferred_lft forever
inet6 fe80::6eb3:11ff:fe9a:e875/64 scope link
valid_lft forever preferred_lft forever
3: sit0@NONE: <NOARP> mtu 1480 qdisc noop qlen 1000
link/sit 0.0.0.0 brd 0.0.0.0
[root@nonroot-dedsec ~]# ping 192.168.100.3
PING 192.168.100.3 (192.168.100.3): 56 data bytes
64 bytes from 192.168.100.3: seq=0 ttl=64 time=136.746 ms
64 bytes from 192.168.100.3: seq=1 ttl=64 time=86.516 ms
64 bytes from 192.168.100.3: seq=2 ttl=64 time=110.807 ms
--- 192.168.100.3 ping statistics ---
3 packets transmitted, 3 packets received, 0% packet loss
round-trip min/avg/max = 86.516/111.356/136.746 ms
