Fragment运行机制源码分析(一)
Fragment是Android3.0中推出的，目的是方便屏幕适配，虽然推出时间比较早，但是由于Fragment本身存在着各种Bug,并且使用起来比Activity复杂得多，所以真正掌握Fragment运行机制的同学并不多。在网上经常可以看到开发者对Fragment各种吐槽，认为在App中根本没有必要使用Fragment，因为使用View也可以完成Fragment的一样的功能，对于这种说法也不完全错，我们公司也是因为Fragment存在各种bug,从而自己写了一套类似Fragment机制的框架，并且使用起来非常简单，有bug自己也非常容易修复。但是我个人认为毕竟Fragment是google提供的，并会长期维护，所以相信以后Fragment会越来越稳定，所以我们还是有必要理解Fragment的运行机制，从而当我们使用过程中出现Bug时，我们有办法进行处理。由于Fragment是在3.0系统引入，所以对于2.x系统，如果想使用Fragment，那么需要依赖support_v4包，对于不同版本的support_v4包源码并不一样(support_v4包的源码和系统中Fragment的源码也不一定一样)，本系列文章使用的support_v4版本是23.2.1.
简单介绍本系列文章目录：
- Fragmeng生命周期
- Fragment和Activity生命周期如何联动
- FragmentTransaction的add,replace,remove,show,hide等操作都做了什么
- Fragment的销毁和重建机制
- addToBackStack系列方法和popBackStack系列方法源码解析
- 无UI Fragment的使用
- Fragment动画机制分析
Fragment生命周期

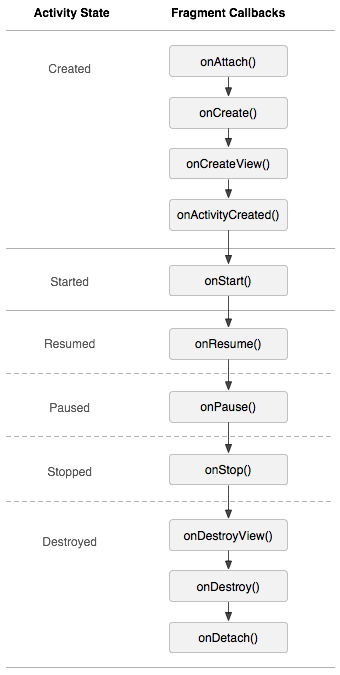

以上内容就是本系列文章会详细介绍的，那么我们先来看看Fragment的生命周期，在具体介绍生命周期之前，我们看看官方给出的生命周期图：
从上图可以看出Fragment的生命周期和Activity的生命周期极其类似，只不过生命周期分得更加细致，例如当Activity的生命周期进入onCreate阶段时，那么该Activty中的Fragment中的onAttach,onCreate,onCreateView,onActivityCreated等方法均会被调用。不同的是，Activity的生命周期是被Android系统(严格说是AMS)管理,Fragment的生命周期是被所属Activity管理。那么Activity是如何管理Fragment的生命周期呢？他们的生命周期是如何联动起来的呢？下面我就来为您解答这两个问题。
Fragment和Activity生命周期联动机制

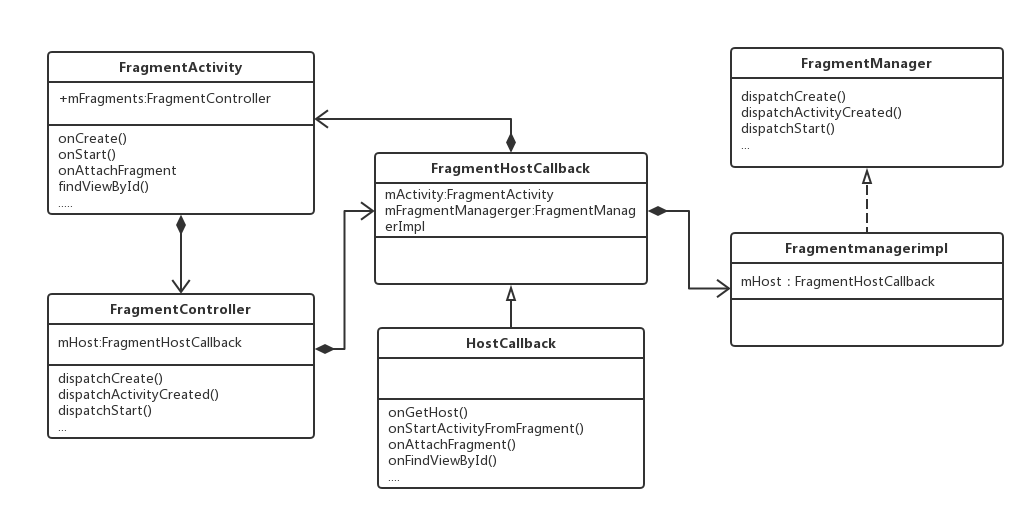

同样在介绍Activity如何管理Fragment生命周期之前，我们先来看一个类图。
从这种图里面我们可以获取一下信息：
- 如果要使用Fragment,那么你的Activity需要继承FragmentActivity(本系列文章讨论的都是support库的Fragment).
- FragmentActivity中有一个属性：mFragments,该属性类型是FragmentController.
- FragmentController类中有一个属性mHost，类型是FragmentHostCallback,它是一个抽象类，实现者是HostCallback.
- FragmentHostCall有两个重要的属性：mActivity和,mFragmentManager. mActivity就是前面说的FragmentActivity,而mFragmentManager是FragmentManagerImpl类型.
- FragmentManagerImpl从名字看来就是用来管理Fragment的，它实现了FragmentManager接口，并且它有一个mHost属性，类型为FragmentHostBack.
- FragmentActivity可以通过mFragment调用到FragmentManager里面的逻辑.
- FragmentManager可以通过mHost调用到FragmentActivity中的逻辑.
分析完类图之后，我们知道FragmentActivity和FragmentManager之间可以通过FragmentHostCallback进行互相调用，那么接下来我们就从代码的角度看看我们是如何交互的。
代码 1：FragmentActivity的onCreate方法
/**
* Perform initialization of all fragments and loaders.
*/
@SuppressWarnings("deprecation")
@Override
protected void onCreate(@Nullable Bundle savedInstanceState) {
mFragments.attachHost(null /*parent*/);
super.onCreate(savedInstanceState);
//....忽略部分代码
mFragments.dispatchCreate();
}- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
为了便于大家分析，我删除了onCreate中一些不相干的逻辑。可以看到在onCreate方法的第一句就调用了mFragment的attachHost方法，经过前面的分析，mFragments就是FragmentController对象，我们先来看看mFragment是如何赋值的。
代码2：FragmentActivity的mFragments属性初始化
final FragmentController mFragments = FragmentController.createController(new HostCallbacks());- 1
- 1
从这里可以知道使用HostCallBacks对FragmentController中的mHost属性进行初始化。
接下来我们进入到FragmentController的attachHost方法看看。
代码3：FragmentController的attachHost方法
/**
* Attaches the host to the FragmentManager for this controller. The host must be
* attached before the FragmentManager can be used to manage Fragments.
*/
public void attachHost(Fragment parent) {
mHost.mFragmentManager.attachController(
mHost, mHost /*container*/, parent);
}- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
attachHost方法远比我们想象的简单，里面就是调用了mHost.mFragmentManager的attachController方法。通过前面的分析，其实就是调用了FragmentManagerImpl的attachController方法，所以我们顺藤摸瓜，进入FragmentManagerImpl看看。
代码 4：FragmentManagerImpl 的attachController
public void attachController(FragmentHostCallback host,
FragmentContainer container, Fragment parent) {
if (mHost != null) throw new IllegalStateException("Already attached");
mHost = host;
mContainer = container;
mParent = parent;
}- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 1
- 2
- 3
- 4
- 5
- 6
- 7
attachController方法也是相当的简单，就是对FragmentManager中的mHost,mContainer,mParent三个属性进行赋值。
到这里我们就知道FragmentActivity和FragmentManager是如何关联起来的，接下来我们看看Activity是如何管理Fragment的生命周期的。
在FragmentActivity的onCreate方法中还调用了一个方法
mFragments.dispatchCreate();- 1
- 1
同样，我们进入到FragmentController的dispatchCreate方法
代码5 ：FragmentController的dispatchCreate方法
/**
* Moves all Fragments managed by the controller's FragmentManager
* into the create state.
* <p>Call when Fragments should be created.
*
* @see Fragment#onCreate(Bundle)
*/
public void dispatchCreate() {
mHost.mFragmentManager.dispatchCreate();
}- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
可以看到FragmentController并没有任何逻辑，仅仅是调用了FragmentManagerImpl的同名方法
代码6 ：FragmentManagerImpl的dispatchCreate方法
public void dispatchCreate() {
mStateSaved = false;
moveToState(Fragment.CREATED, false);
}- 1
- 2
- 3
- 4
- 1
- 2
- 3
- 4
dispatchCreate方法里面调用了一个叫moveToState的方法，同样，细心的同学会发现Activity的其他生命周期方法(onStart,onResume..)都会调用到FragmentManagerImpl的dispatchXXX的方法中，最终都调用到了moveToState这个方法，moveToState这个方法有多个同名的方法，最终调用的代码如下：
代码 7：FragmentManagerImpl的movetoState方法
void moveToState(int newState, int transit, int transitStyle, boolean always) {
if (mHost == null && newState != Fragment.INITIALIZING) {
throw new IllegalStateException("No host");
}
if (!always && mCurState == newState) {
return;
}
mCurState = newState;
if (mActive != null) {
boolean loadersRunning = false;
for (int i=0; i<mActive.size(); i++) {
Fragment f = mActive.get(i);
if (f != null) {
moveToState(f, newState, transit, transitStyle, false);
if (f.mLoaderManager != null) {
loadersRunning |= f.mLoaderManager.hasRunningLoaders();
}
}
}
if (!loadersRunning) {
startPendingDeferredFragments();
}
if (mNeedMenuInvalidate && mHost != null && mCurState == Fragment.RESUMED) {
mHost.onSupportInvalidateOptionsMenu();
mNeedMenuInvalidate = false;
}
}
}- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
moveToState的逻辑比较清晰：
- 使用mCurState保存传入进来的状态，例如onCreate的状态是Fragment.CREATED
-
检查mActive列表是否为空(mActive保存的是Fragment列表)，如果不为空，那么遍历此列表，然后调用另一个moveToState方法。这个moveToState就是Activity管理Fragment生命周期的核心所在。
在分析此moveToState之前，先简单介绍Fragment的状态:
static final int INITIALIZING = 0; // Not yet created.
static final int CREATED = 1; // Created.
static final int ACTIVITY_CREATED = 2; // The activity has finished its creation.
static final int STOPPED = 3; // Fully created, not started.
static final int STARTED = 4; // Created and started, not resumed.
static final int RESUMED = 5; // Created started and resumed.
int mState = INITIALIZING;- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
在Fragment中定义了6个状态，分包代表了当前Fragment的状态，和生命周期一一对应，每个Fragment创建时默认状态就是INITIALIZING.
代码 8 ：FragmentManagerImpl中的另一个moveToState。
void moveToState(Fragment f, int newState, int transit, int transitionStyle,
boolean keepActive) {
// Fragments that are not currently added will sit in the onCreate() state.
if ((!f.mAdded || f.mDetached) && newState > Fragment.CREATED) {
newState = Fragment.CREATED;
}
if (f.mRemoving && newState > f.mState) {
// While removing a fragment, we can't change it to a higher state.
newState = f.mState;
}
// Defer start if requested; don't allow it to move to STARTED or higher
// if it's not already started.
if (f.mDeferStart && f.mState < Fragment.STARTED && newState > Fragment.STOPPED) {
newState = Fragment.STOPPED;
}
if (f.mState < newState) {
// For fragments that are created from a layout, when restoring from
// state we don't want to allow them to be created until they are
// being reloaded from the layout.
if (f.mFromLayout && !f.mInLayout) {
return;
}
if (f.mAnimatingAway != null) {
// The fragment is currently being animated... but! Now we
// want to move our state back up. Give up on waiting for the
// animation, move to whatever the final state should be once
// the animation is done, and then we can proceed from there.
f.mAnimatingAway = null;
moveToState(f, f.mStateAfterAnimating, 0, 0, true);
}
switch (f.mState) {
case Fragment.INITIALIZING:
if (DEBUG) Log.v(TAG, "moveto CREATED: " + f);
if (f.mSavedFragmentState != null) {
f.mSavedFragmentState.setClassLoader(mHost.getContext().getClassLoader());
f.mSavedViewState = f.mSavedFragmentState.getSparseParcelableArray(
FragmentManagerImpl.VIEW_STATE_TAG);
f.mTarget = getFragment(f.mSavedFragmentState,
FragmentManagerImpl.TARGET_STATE_TAG);
if (f.mTarget != null) {
f.mTargetRequestCode = f.mSavedFragmentState.getInt(
FragmentManagerImpl.TARGET_REQUEST_CODE_STATE_TAG, 0);
}
f.mUserVisibleHint = f.mSavedFragmentState.getBoolean(
FragmentManagerImpl.USER_VISIBLE_HINT_TAG, true);
if (!f.mUserVisibleHint) {
f.mDeferStart = true;
if (newState > Fragment.STOPPED) {
newState = Fragment.STOPPED;
}
}
}
f.mHost = mHost;
f.mParentFragment = mParent;
f.mFragmentManager = mParent != null
? mParent.mChildFragmentManager : mHost.getFragmentManagerImpl();
f.mCalled = false;
f.onAttach(mHost.getContext());
if (!f.mCalled) {
throw new SuperNotCalledException("Fragment " + f
+ " did not call through to super.onAttach()");
}
if (f.mParentFragment == null) {
mHost.onAttachFragment(f);
}
if (!f.mRetaining) {
f.performCreate(f.mSavedFragmentState);
}
f.mRetaining = false;
if (f.mFromLayout) {
// For fragments that are part of the content view
// layout, we need to instantiate the view immediately
// and the inflater will take care of adding it.
f.mView = f.performCreateView(f.getLayoutInflater(
f.mSavedFragmentState), null, f.mSavedFragmentState);
if (f.mView != null) {
f.mInnerView = f.mView;
if (Build.VERSION.SDK_INT >= 11) {
ViewCompat.setSaveFromParentEnabled(f.mView, false);
} else {
f.mView = NoSaveStateFrameLayout.wrap(f.mView);
}
if (f.mHidden) f.mView.setVisibility(View.GONE);
f.onViewCreated(f.mView, f.mSavedFragmentState);
} else {
f.mInnerView = null;
}
}
case Fragment.CREATED:
if (newState > Fragment.CREATED) {
if (DEBUG) Log.v(TAG, "moveto ACTIVITY_CREATED: " + f);
if (!f.mFromLayout) {
ViewGroup container = null;
if (f.mContainerId != 0) {
container = (ViewGroup)mContainer.onFindViewById(f.mContainerId);
if (container == null && !f.mRestored) {
throwException(new IllegalArgumentException(
"No view found for id 0x"
+ Integer.toHexString(f.mContainerId) + " ("
+ f.getResources().getResourceName(f.mContainerId)
+ ") for fragment " + f));
}
}
f.mContainer = container;
f.mView = f.performCreateView(f
