three.js 3D世界中的基本概念&&第一个three.js程序

参考文章：https://discoverthreejs.com/zh/book/first-steps/first-scene/

一、3D 世界的组成

three.js世界中，主要包含这几个概念：
基本脚手架：场景、相机和渲染器。
可见对象：网格。



二、场景：小宇宙

场景是我们能看到的一切的载体。您可以将其视为所有 3D 对象都存在于其中的“小宇宙”。
它是一个 3D 笛卡尔坐标系。
场景的中心是点(0,0,0)，也称为坐标系的原点。
每当我们创建一个新对象并将其添加到我们的场景中时，它将被放置在原点，并且每当我们移动它时，我们说的都是在这个坐标系中移动它。

import { Scene } from 'three';

const scene = new Scene();



三、相机：指向小宇宙的望远镜

我们上面说了场景的小宇宙是指纯数学的领域。
我们肉眼要查看场景，需要将其转换为对我们人眼感觉合理的东西，这就是相机的作用。
有几种方法可以将场景图形转换为人类视觉友好的格式，使用称为投影的技术。

1、透视投影PerspectiveCamera

我们使用透视投影 PerspectiveCamera 这种类型的相机是现实世界中相机的 3D 等效物。它主要用于3D场景的渲染。

创建一个PerspectiveCamera

import { PerspectiveCamera } from 'three';

const fov = 35;
const aspect = container.clientWidth / container.clientHeight;
const near = 0.1;
const far = 100;

const camera = new PerspectiveCamera(fov, aspect, near, far);

每个参数的作用：

  • 视野（fov）：
  1. 类型：浮点数（Float）
  2. 描述：这是相机镜头的视角，以度（°）为单位。FOV 控制了相机视野的宽度。例如，FOV 设置为 75 度意味着相机可以看到大约75度的水*视角。通常，FOV值越大，视野越宽，但这也可能导致场景中的物体变形。
  • 宽高比或者叫纵横比（aspect ratio）：
  1. 类型：浮点数（Float）
  2. 描述：这是相机视图的宽高比，通常设置为画布的宽度除以高度。这有助于保持3D对象在渲染时的正确比例。
  3. 示例：window.innerWidth / window.innerHeight
  • *剪裁*面（near clipping plane）：
  1. 类型：浮点数（Float）
  2. 描述：这是相机开始渲染的最小Z值。任何距离小于此值的对象都将被裁剪掉，即不会出现在渲染的图像中。通常设置为一个很小的正数（例如0.1），以确保*处的物体可以被渲染。
  3. 示例：0.1
  • 远剪裁*面（far clipping plane）：
  1. 类型：浮点数（Float）
  2. 描述：这是相机停止渲染的最大Z值。任何距离大于此值的对象都将被裁剪掉。通常设置为一个很大的正数（例如1000或更大），以确保远处的物体可以被渲染。

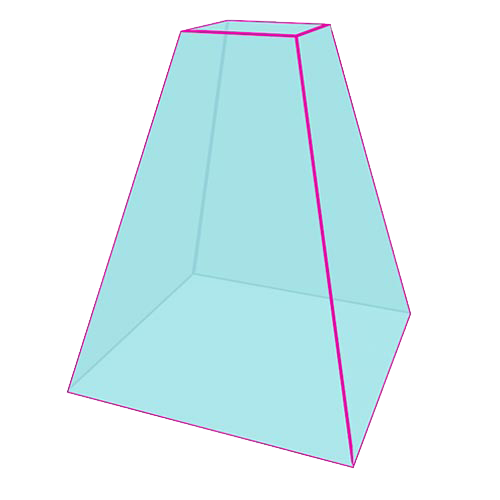

这四个参数一起用于创建一个有边界的空间区域，我们称之为 视锥体。

当我们通过PerspectiveCamera查看场景时，截锥体内的一切都是可见的，而它外面的一切都是不可见的。在上图中，Near Clipping Plane和Far Clipping Plane之间的区域是相机的视锥。

创建相机后，我们都要定位相机，因为我们创建的每个对象最初都位于场景的中心，(0,0,0)，我们添加到场景中的任何对象也将定位在(0,0,0), 都在彼此之上混杂在一起。

import { PerspectiveCamera } from 'three';

const fov = 35;
const aspect = container.clientWidth / container.clientHeight;
const near = 0.1;
const far = 100;

const camera = new PerspectiveCamera(fov, aspect, near, far);
camera.position.set(0, 0, 10);



2、正交投影OrthographicCamera

正交投影 OrthographicCamera 是另外一种相机类型，正交投影意味着从相机到场景的任何物体，无论距离远*，都会以相同的比例显示。这对于渲染2D图形、制作俯视图或者需要精确度量距离的场景非常有用。
OrthographicCamera 的构造函数接受以下参数：

  1. left：相机视锥体的左边界。
  2. right：相机视锥体的右边界。
  3. top：相机视锥体的上边界。
  4. bottom：相机视锥体的下边界。
  5. near：相机视锥体的*裁剪面。
  6. far：相机视锥体的远裁剪面。

参数详解：
left, right, top, bottom：这四个参数定义了相机的视锥体（viewing frustum）的尺寸。
这些值决定了相机可以看到场景的哪一部分。例如，如果 left 是 -1，right 是 1，top 是 1，bottom 是 -1，这意味着相机可以看到一个正方形区域，其宽度和高度相等，形成一个正方形视图。
near 和 far：这两个参数定义了相机的*裁剪面和远裁剪面。在渲染时，所有在*裁剪面和远裁剪面之间的物体都会被渲染。
这两个值决定了相机可以看到的最远和最*的距离。通常，near 设置为一个很小的正值（例如0.1），而 far 设置为一个很大的值（例如10000），以确保大部分场景都被正确渲染。



四、渲染器

渲染器可以把通过望远镜观察到的东西 非常快的绘制到一个<canvas>中去，我们把这个过程叫做渲染，得到的图片就是一个渲染效果图。

import { WebGLRenderer } from 'three';

const renderer = new WebGLRenderer();

WebGLRenderer —— 它使用 WebGL2来渲染我们的场景 （如果可用），如果不可用则回退到WebGL V1。
场景、相机和渲染器一起为我们提供了 three.js 应用程序的基本脚手架。但是，一个都看不到，我们将介绍一种称为网格的可见对象。



五、网格 Mesh -- 可见对象

网格是 3D 计算机图形学中最常见的可见对象，用于显示各种 3D 对象——猫、狗、人类、树木、建筑物、花卉和山脉都可以使用网格来表示。
当然还有其他种类的可见对象，例如线条、形状、精灵和粒子等。

import { Mesh } from 'three';

const mesh = new Mesh(geometry, material);

Mesh构造函数有两个参数：几何和材质。



1、几何体

几何体定义了网格的形状。我们将使用一种称为 BufferGeometry 的几何体。在这里，我们需要一个盒子形状，所以我们将使用 BoxBufferGeometry，它是 three.js 核心中提供的几个基本形状之一。

网格的几何定义了它的形状。如果我们创建一个盒子形状的几何体，我们的网格将被塑造成一个盒子。如果我们创建一个球形几何体，我们的网格将呈球体形状。如果我们创建一个猫形几何体，我们的网格将被塑造成一只猫。

创建1x1x1盒形几何体

import { BoxBufferGeometry } from 'three';

const length = 1;
const width = 1;
const depth = 1;

const geometry = new BoxBufferGeometry(length, width, depth);

参数说明：

  1. length(Float): 立方体的长度。
  2. width (Float): 立方体的宽度。
  3. depth (Float): 立方体的深度。
  4. widthSegments (Integer, 可选): 沿宽度方向的细分段数。默认为 1，表示没有细分。增加这个值可以创建更*滑的边缘。
  5. heightSegments (Integer, 可选): 沿高度方向的细分段数。默认为 1，表示没有细分。增加这个值可以创建更*滑的边缘。
  6. depthSegments (Integer, 可选): 沿深度方向的细分段数。默认为 1，表示没有细分。增加这个值可以创建更*滑的边缘。



2、材质

虽然几何体定义了形状，但材质定义了对象的表面属性，或者换句话说，定义了对象看起来是由什么制成的。几何体告诉我们网格是一个盒子、一辆汽车或一只猫，而材质告诉我们它是一个金属盒子、一辆石质汽车或一只涂成红色的猫。

MeshBasicMaterial，这是可用的最简单（也是最快）的材料类型。此材质还会忽略场景中的任何灯光，并根据材质的颜色和其他设置为网格着色（阴影），我们将在不向构造函数传递任何参数的情况下创建材质，因此我们将获得默认的白色材质。

import { MeshBasicMaterial } from 'three';

const material = new MeshBasicMaterial();

特别说明：

如果我们现在使用除MeshBasicMaterial之外的几乎任何其他材质类型，我们将无法看到任何东西，因为场景完全处于黑暗中。就像在现实世界中一样，我们通常需要光线才能看到场景中的事物。MeshBasicMaterial是该规则的一个例外。

如果您看不到任何东西，请确保您已经在场景中添加了一些灯光，或者暂时将所有材质切换为MeshBasicMaterial。



3、创建网格

有了几何体和材质，我们可以创建我们的网格，将两者都作为参数传入。

import { BoxBufferGeometry, Mesh, MeshBasicMaterial } from 'three';

const geometry = new BoxBufferGeometry(2, 2, 2);
const material = new MeshBasicMaterial();
const cube = new Mesh(geometry, material);



六、第一个three.js程序

<!DOCTYPE html>
<html>
<head>
    <title>第一个three.js程序</title>
    <style>
        #scene-container {
            width: 100vw;
            height: 100vh;
        }
        canvas { display: block; }
    </style>
</head>
<body>
  <div id="scene-container">
  <!-- 我们最终的 <canvas> 绘制在这里 -->
  <!-- 渲染器会自动为我们创建一个<canvas>元素，我们将把它插入到这个容器中 -->
  </div>

  <script src="https://cdnjs.cloudflare.com/ajax/libs/three.js/r128/three.min.js"></script>
  <script>
    /*
    import {
      BoxBufferGeometry,
      Color,
      Mesh,
      MeshBasicMaterial,
      PerspectiveCamera,
      Scene,
      WebGLRenderer,
    } from 'three';
    */

    // 获取容器元素
    const container = document.querySelector('#scene-container');
    // 场景
    const scene = new THREE.Scene();
    scene.background = new THREE.Color('skyblue');
    // 相机
    const camera = new THREE.PerspectiveCamera(75, window.innerWidth / window.innerHeight, 0.1, 1000);
    camera.position.z = 5;
    // 渲染器
    const renderer = new THREE.WebGLRenderer();
    // 设置渲染器的大小，一般设置为容器的大小
    renderer.setSize(container.clientWidth, container.clientHeight);
    // 设置像素比。告诉渲染器设备屏幕的像素比是多少，这是防止 HiDPI 显示器模糊所必需的 （也称为视网膜显示器）。
    renderer.setPixelRatio(window.devicePixelRatio);
    // 渲染器将从相机的角度将我们的场景绘制到一个<canvas>元素中去。这个元素已经为我们自动创建并存储在renderer.domElement中，我们需要将它添加到页面中。
    container.append(renderer.domElement);

    // 创建立方体几何体
    const geometry = new THREE.BoxBufferGeometry(1, 1, 1, 1, 1, 1); // 宽1，高1，深1，每个方向各细分1次

    // 材质
    const material = new THREE.MeshBasicMaterial();

    // 网格（Mesh）
    const mesh = new THREE.Mesh(geometry, material);
    scene.add(mesh);

    // 渲染循环
    function animate() {
      requestAnimationFrame(animate);
      mesh.rotation.x += 0.01;
      mesh.rotation.y += 0.01;
      // 渲染场景: 通过这一行，我们告诉渲染器使用相机创建场景的静态图片并将该图片输出到<canvas>元素中
      renderer.render(scene, camera);
    }
    animate();
  </script>
</body>
</html>

如果我们想删除它，我们可以使用scene.remove(mesh)。 一旦网格被添加到场景中，我们称网格为场景的子节点，我们称场景为网格的父节点。
