【Blender】建模基础

一. 界面认识

1.1 3D视图操作

• 旋转（长按鼠标滚轮）
• 缩放（鼠标滚轮）
• 平移（shift+鼠标滚轮）





1.2 视图操作

• 四视图



（特别注意：快捷键是要使用右边数字键盘的1、3、7；有的笔记本只有上面一排字母键的数字，可以通过如下设置修改输入）



• 视图模式
  • X - Ray 透视模式
  • 线框模式 / 实体模式（默认）



• • Cavity 滤色显示





1.3 主界面

• 几个快捷键（先选中物体）
• 坐标（Grab/Move）归零：alt + G
• 旋转（Rotate）归零：alt + R
• 缩放（Scale）归零：alt + S







二. 基础操作

2.1 物体常用功能

• 命名
• 全选、删除、复制
• Grab抓取模式



• 游标：下一个物体的定位出生点，默认（0，0，0）
• 游标定位
  • 目视定位：shift + 鼠标右键
  • 吸附定位：（Tab进入编辑模式 - 点模式）‘网格’ - ‘吸附’ - ‘游标到选中项’





• 原点（轴心）：物体的基准点



• 统计信息
  • 视图窗口显示
  • 右下角显示





2.2 面的基本操作

• “选择” 工具
  • shift：加选
  • ctrl：减选
  • A：全选





• 面的基本操作方法（使用四边面减少建模的bug）
  • 选中物体，Tab进入编辑模式，3进入面编辑
  • 4种操作手段：右侧工具栏、上方菜单栏、右键、快捷键（但非专业人士记不住）



• • 1. 细分面
    • （注意：单面细分后，线段也被细分了）



• • 2. 挤出面（快捷键：E）
    • 挤出选区
    • 挤出流形



• • 3. 内插面（快捷键：I）
    • 外插面
    • 选择外侧
    • 多个面的内插面操作



• • 4. 面的拆分与合并方法
    • 2种不同的拆分方法：尖分面（从中心点）、面三角化（两两连接）
    • 合并方法：融并面





• • 5. 面的切割、切分



• • 6. 面的法向
    • 面的法向（小箭头）
    • 面的朝向（红朝内、蓝朝外）
    • 面的背面剔除（背面变透明）
    • 面的法向翻转
    • 沿法向挤出面





• • 7. 填充面
    • 填充（选中边线/点填充为面，快捷键：F）
    • 栅格填充（必须是偶数边）





• • 8. 桥接面（选中2个面）





• • 9. 间隔式弃选面
  • 循环面：alt + 鼠标左键
  • 并排面 ：ctrl + alt + 鼠标左键



• 10. 塌陷面











2.3 边的基本操作

• 1. 原理同：面的基本操作
  • ① 边的细分

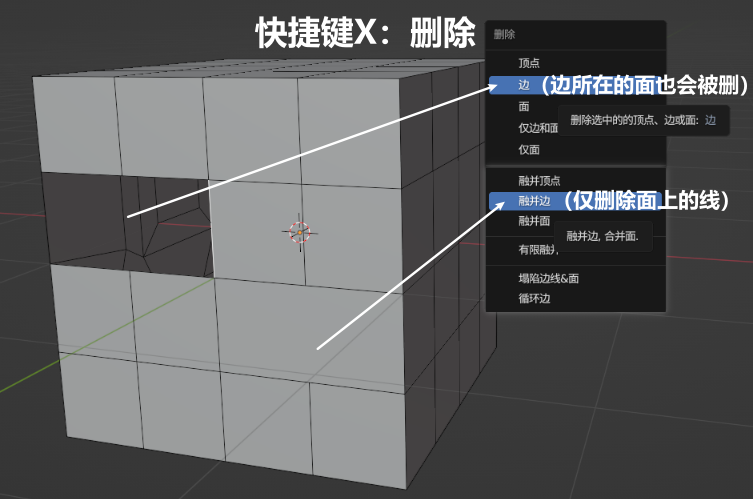

• • ② 边的删除

s



• • ③ 循环边：alt + 鼠标左键
  •     并排边 ：ctrl + alt + 鼠标左键



• • ④ 切变





• • ⑤ 偏移边线并滑移





• • ⑥ 法向收缩





• • ⑦ 桥接循环边



• 2. 边的滑移





• 3. 边的倒角



• 4. 边的环切







2.4 点的基本操作

• 1. 点的移动
  • 全局坐标系、法向坐标系
  • 滑移
  • （顶点吸附工具）





•  2. 合并点
  • 到中心
  • 按距离



•  3. 顶点倒角
  • 平面内倒角可结合 loopTools 插件使用







• 4. 连接顶点
  • 从顶点创建边/面
  • 连接顶点路径（快捷键：J）





• 5. 删除顶点：会把相邻的边、面一起删除
• 6. 融并顶点



• 7. 衰减编辑







 2.5 物体综合操作

•  多物体合并：ctrl + J
  • Selected 选中的物体（橙红色）
  • Active 最后一个选的为活动的物体（橙黄色），合并后的中心点在这
  • 合并方向：Selected -> Active





• Y 拆分
• P 分离











三. 骨骼绑定

 3.1 基础理论













 3.2 以模型绑定为例

 1. ctrl + J 绑定模型为整体



2. 创建骨架





(此处就可以利用一边创建 6.骨骼约束 - 反相动力学)



3. ctrl + P 建立四肢与身体的层级关系，并 shift + D 复制镜像



4. 骨骼绑定



5. 骨骼依次加权重（鼠标移动到相关位置按 L 键，选完了的可以按 H 键隐藏）



6. 骨骼约束：创建左右腿的控制骨和极骨，并添加骨骼约束（反向动力学）

（如遇骨骼位置有问题，可返回编辑模式 - 活动骨骼，调整至正确的位置）



7. 然后痛苦的开始慢慢K动画









 四. 材质导出























---

附录. Blender 插件

 1. Extra Objects

• 建模佬快乐插件工具





 2. Bool Tool

•  布尔运算工具

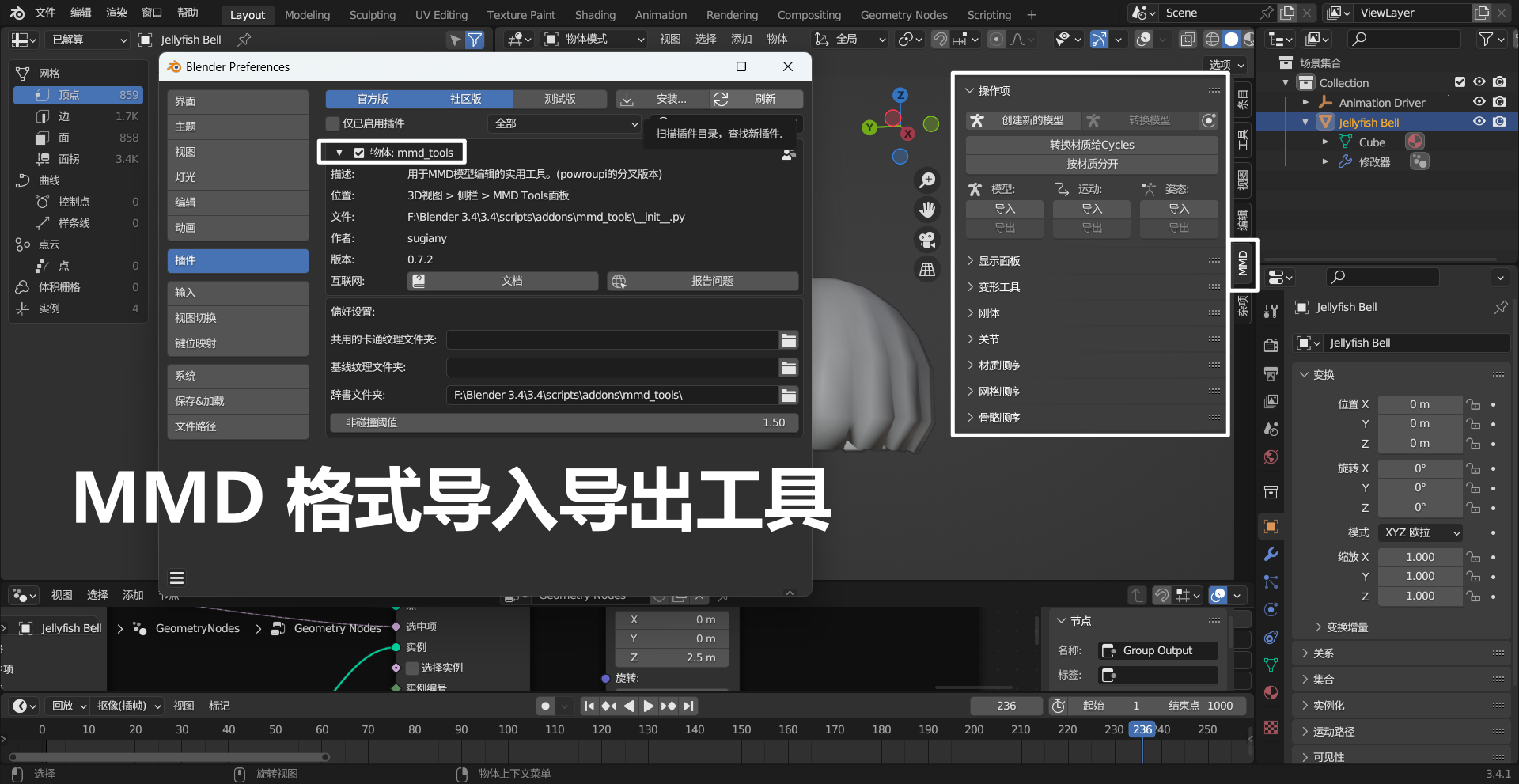

 3. MMD Tool

•  格式导入导出工具



















---



技术参考：

1. Blender3.4建模入门教程_超细节100集课程_哔哩哔哩_bilibili
2.  [Blender] 如何骨骼绑定一个模型(character rigging)_哔哩哔哩_bilibili















未完待续...
