实验2 多个逻辑段的汇编源程序编写与调试

1. 实验任务1
任务1-1
task1_1.asm源码

 1 assume ds:data, cs:code, ss:stack
 2
 3 data segment
 4     db 16 dup(0)
 5 data ends
 6
 7 stack segment
 8     db 16 dup(0)
 9 stack ends
10 code segment
11 start:
12     mov ax, data
13     mov ds, ax
14
15     mov ax, stack
16     mov ss, ax
17     mov sp, 16
18
19     mov ah, 4ch
20     int 21h
21 code ends
22 end start

task1_1调试到line17结束、line19之前截图

问题回答
① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = 076A， 寄存器(SS)
= 076B， 寄存器(CS) = 076C
② 假设程序加载后，code段的段地址是X，则，data段的段地址是X-2， stack的段地址是X-1。

任务1-2
任务task1_2.asm源码

 1 assume ds:data, cs:code, ss:stack
 2
 3 data segment
 4     db 4 dup(0)
 5 data ends
 6
 7 stack segment
 8     db 8 dup(0)
 9 stack ends
10 code segment
11 start:
12     mov ax, data
13     mov ds, ax
14
15     mov ax, stack
16     mov ss, ax
17     mov sp, 8
18
19     mov ah, 4ch
20     int 21h
21 code ends
22 end start

task1_2调试到line17结束、line19之前观察寄存器DS, CS, SS值的截图

问题回答
① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = 076A， 寄存器(SS)
=076B， 寄存器(CS) = 076C
② 假设程序加载后，code段的段地址是X，则，data段的段地址是X-2， stack的段地址是X-1。

任务1-3
任务task1_3.asm源码

 1 assume ds:data, cs:code, ss:stack
 2
 3 data segment
 4     db 20 dup(0)
 5 data ends
 6
 7 stack segment
 8     db 20 dup(0)
 9 stack ends
10 code segment
11 start:
12     mov ax, data
13     mov ds, ax
14
15     mov ax, stack
16     mov ss, ax
17     mov sp, 20
18
19     mov ah, 4ch
20     int 21h
21 code ends
22 end start

task1_3调试到line17结束、line19之前观察寄存器DS, CS, SS值的截图

问题回答
① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = 076A， 寄存器(SS)
= 076C， 寄存器(CS) = 076E
② 假设程序加载后，code段的段地址是X，则，data段的段地址是X-4， stack的段地址是X-2。

任务1-4
任务task1_4.asm源码

 1 assume ds:data, cs:code, ss:stack
 2 code segment
 3 start:
 4     mov ax, data
 5     mov ds, ax
 6
 7     mov ax, stack
 8     mov ss, ax
 9     mov sp, 20
10
11     mov ah, 4ch
12     int 21h
13 code ends
14
15 data segment
16     db 20 dup(0)
17 data ends
18
19 stack segment
20     db 20 dup(0)
21 stack ends
22 end start

task1_4调试到line9结束、line11之前观察寄存器DS, CS, SS值的截图

① 在debug中将执行到line9结束、line11之前，记录此时：寄存器(DS) = 076C， 寄存器(SS) =076E，

寄存器(CS) = 076A。
② 假设程序加载后，code段的段地址是X，则data段的段地址是X+2， stack的段地址是X+4。

任务1-5
基于上述四个实验任务的实践、观察，总结并回答：
① 对于如下定义的段，程序加载后，实际分配给该段的内存空间大小是 2*[N/16] B。

② 如果将程序task1_1.asm, task1_2.asm, task1_3.asm, task1_4.asm中，伪指令 end start 改成
end , 哪一个程序仍然可以正确执行。结合实践观察得到的结论，分析、说明原因。

 程序task1_4.asm可以正确执行，因为end start指明了程序从start开始执行，不指定默认CS为DS+10H，只有task1_4.asm的程序段在最上面，可以正确执行，其余会出错，如图





2. 实验任务2
汇编源代码

 1 assume cs:code
 2
 3 code segment
 4 start:
 5     mov ax,0b800h
 6     mov ds,ax
 7     mov ax,0403h
 8     mov bx,0f00h
 9     mov cx,50h
10 s:
11     mov [bx],ax
12     add bx,2
13     loop s
14
15     mov ah,4ch
16     int 21h
17 code ends
18 end start

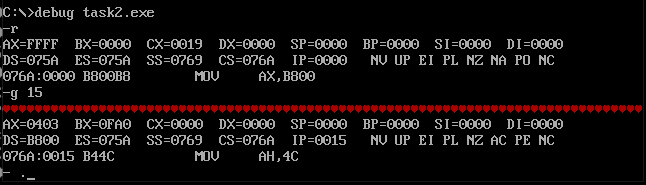

运行结果截图





3. 实验任务3
补充完整后的汇编源代码

 1 assume cs:code
 2 data1 segment
 3     db 50, 48, 50, 50, 0, 48, 49, 0, 48, 49 ; ten numbers
 4 data1 ends
 5
 6 data2 segment
 7     db 0, 0, 0, 0, 47, 0, 0, 47, 0, 0       ; ten numbers
 8 data2 ends
 9
10 data3 segment
11     db 16 dup(0)
12 data3 ends
13
14 code segment
15 start:
16     mov ax,data1
17     mov ds,ax
18     mov bx,0
19     mov cx,0ah
20 s:
21     mov ax,[bx]
22     add ax,10h[bx]
23     mov 20h[bx],ax
24     inc bx
25     loop s
26
27     mov ah,4ch
28     int 21h
29 code ends
30 end start

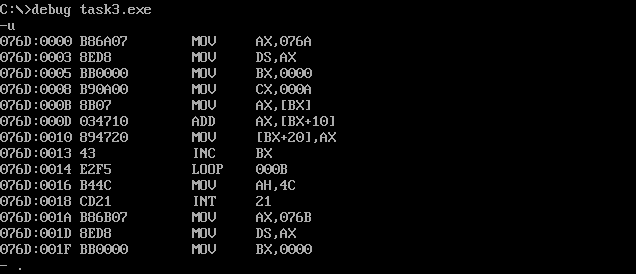

在debug中加载、反汇编、调试截图





相加前：



 相加后：



4. 实验任务4
补充完整后的汇编源代码

 1 assume cs:code,ss:stack
 2
 3 data1 segment
 4     dw 2, 0, 4, 9, 2, 0, 1, 9
 5 data1 ends
 6
 7 data2 segment
 8     dw 8 dup(?)
 9 data2 ends
10
11 stack segment
12     dw 8 dup(?)
13 stack ends
14
15 code segment
16 start:
17     mov ax,stack
18     mov ss,ax
19     mov sp,8
20
21     mov ax,data1
22     mov ds,ax
23     mov bx,0
24     mov cx,8
25 s:
26     push [bx]
27     add bx,2
28     loop s
29
30     mov ax,data2
31     mov ds,ax
32     mov bx,0
33     mov cx,8
34 s2:
35     pop [bx]
36     add bx,2
37     loop s2
38
39     mov ah, 4ch
40     int 21h
41 code ends
42 end start
在debug中加载、反汇编、调试截图

存储前：

存储后：





5. 实验任务5
task5.asm源码

 1 assume cs:code, ds:data
 2 data segment
 3         db 'Nuist'
 4         db 2, 3, 4, 5, 6
 5 data ends
 6
 7 code segment
 8 start:
 9         mov ax, data
10         mov ds, ax
11
12         mov ax, 0b800H
13         mov es, ax
14
15         mov cx, 5
16         mov si, 0
17         mov di, 0f00h
18 s:      mov al, [si]
19         and al, 0dfh
20         mov es:[di], al
21         mov al, [5+si]
22         mov es:[di+1], al
23         inc si
24         add di, 2
25         loop s
26
27         mov ah, 4ch
28         int 21h
29 code ends
30 end start

运行结果截图

使用debug工具对程序进行调试，使用g命令一次性执行到程序返回前（即ine25执行之后、line27
执行之前）的截图

源代码中line19的作用是？

小写字母变成大写
源代码中data段line4的字节数据的用途是？

添加字体颜色


6. 实验任务6
task6.asm源代码

 1 assume cs:code, ds:data, ss:stack
 2
 3 data segment
 4     db 'Pink Floyd      '
 5     db 'JOAN Baez       '
 6     db 'NEIL Young      '
 7     db 'Joan Lennon     '
 8 data ends
 9
10 stack segment
11     dw 1 dup(?)
12 stack ends
13
14 code segment
15 start:
16     mov ax,stack
17     mov ss,ax
18     mov sp,1
19
20     mov ax,data
21     mov ds,ax
22
23     mov ax,data
24     mov es,ax
25     mov cx,4
26 s:
27     push cx
28     mov bx,0
29     mov cx,4
30
31 s2:
32     mov al,es:[bx]
33     or al,20h
34     mov es:[bx],al
35     inc bx
36     loop s2
37
38     pop cx
39     mov ax,es
40     inc ax
41     mov es,ax
42
43     loop s
44
45     mov ah, 4ch
46     int 21h
47 code ends
48 end start



在debug中加载、反汇编、调试截图

要求给出，在程序退出前，使用d命令查看数据段data对应的内存空间的截图。





7. 实验任务7
task7.asm源码

  1 assume cs:code, ds:data, es:table,ss:stack
  2
  3 data segment
  4     db '1975', '1976', '1977', '1978', '1979'
  5     dd  16, 22, 382, 1356, 2390
  6     dw  3, 7, 9, 13, 28
  7 data ends
  8
  9 table segment
 10     db 5 dup( 16 dup(' ') )  ;
 11 table ends
 12
 13 stack segment
 14     dw 1 dup(?)
 15 stack ends
 16
 17 code segment
 18 start:
 19     mov ax,stack
 20     mov ss,ax
 21     mov sp,1
 22     mov ax,data
 23     mov ds,ax
 24     mov ax,table
 25     mov es,ax
 26
 27     mov di,0;data
 28
 29 ;1
 30     mov bx,0;table
 31     mov si,0;table
 32     mov cx,5
 33 year:
 34     push cx
 35     mov cx,4
 36
 37 year2:
 38     mov al,ds:[di]
 39     mov es:[bx+si],al
 40     inc si
 41     inc di
 42     loop year2
 43
 44     pop cx
 45     add bx,10h
 46     mov si,0
 47     loop year
 48
 49 ;2
 50     mov bx,0
 51     mov si,5
 52     mov cx,5
 53 income:
 54     push cx
 55     mov cx,4
 56
 57 income2:
 58     mov al,ds:[di]
 59     mov es:[bx+si],al
 60     inc si
 61     inc di
 62     loop income2
 63
 64     pop cx
 65     add bx,10h
 66     mov si,5
 67     loop income
 68
 69 ;3
 70     mov bx,0
 71     mov si,10
 72     mov cx,5
 73 num:
 74     push cx
 75     mov cx,2
 76
 77 num2:
 78     mov al,ds:[di]
 79     mov es:[bx+si],al
 80     inc si
 81     inc di
 82     loop num2
 83
 84     pop cx
 85     add bx,10h
 86     mov si,10
 87     loop num
 88
 89 ;4
 90     mov bx,0
 91     mov si,5
 92     mov cx,5
 93 cal:
 94     mov ax,word ptr es:[bx+si]
 95     add si,2
 96     mov dx,word ptr es:[bx+si]
 97     add si,3
 98     div word ptr es:[bx+si]
 99     add si,3
100     mov word ptr es:[bx+si],ax
101
102     add bx,10h
103     mov si,5
104     loop cal
105
106     mov ah, 4ch
107     int 21h
108 code ends
109 end start

调试截图

查看table段原始数据信息截图

在debug中运行到程序退出之前，使用d命令查看table段对应的内存空间的截图，确认信息是
否按要求结构化地写入到指定内存
