华为交换机链路聚合

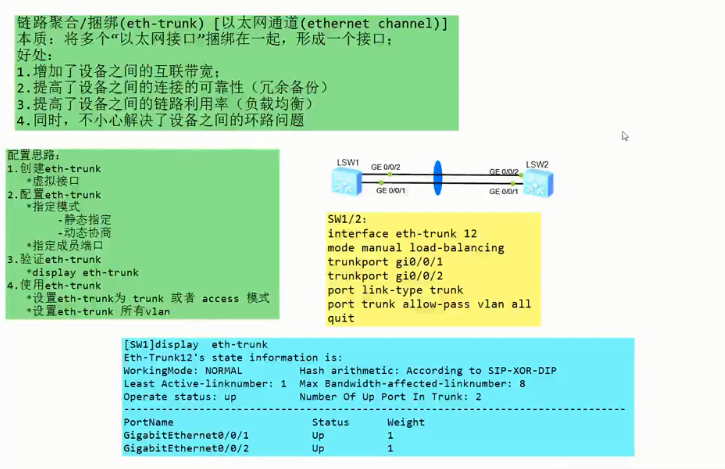

• 静态指定模式

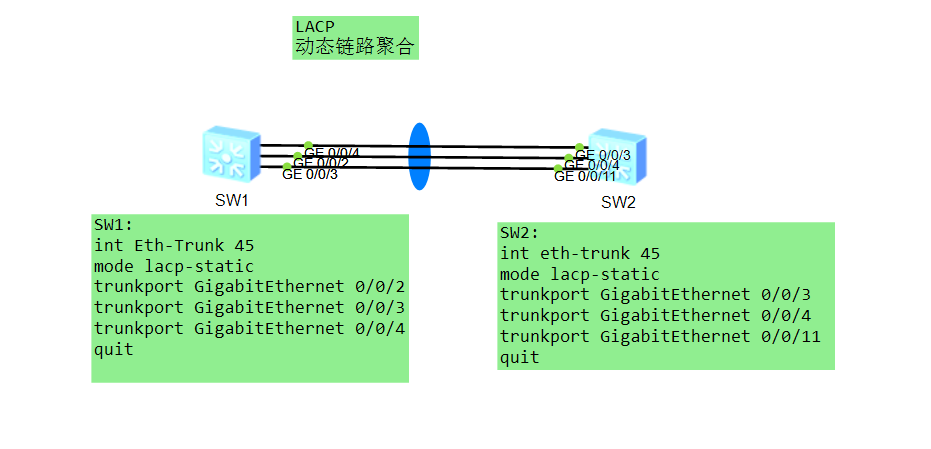

• LACP动态协商

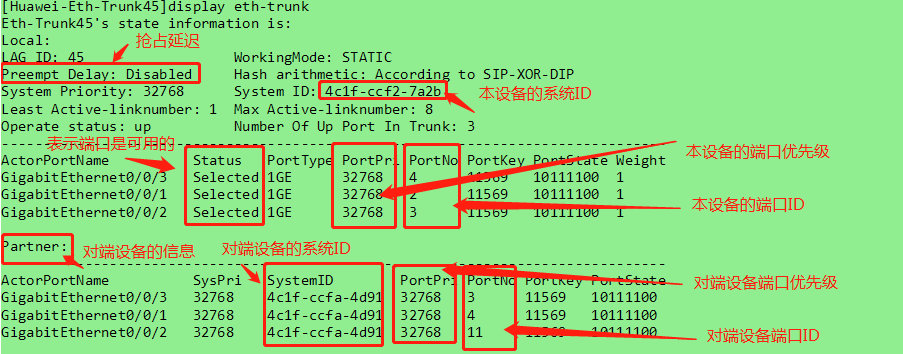

--------------------------------LACP主设备选举--------------------------------------



 通过以上配置，交换机SW1和SW2通过比较系统优先级和系统ID，较小的会成为主设备。

可以看到两个交换机的系统优先级都是默认的32768，SW1的系统ID比较小，SW1成为主设备。

*但也可以通过配置交换机系统优先级来改变主设备，命令如下：

     [Huawei]  lacp priority 32760---->值也是越小越好

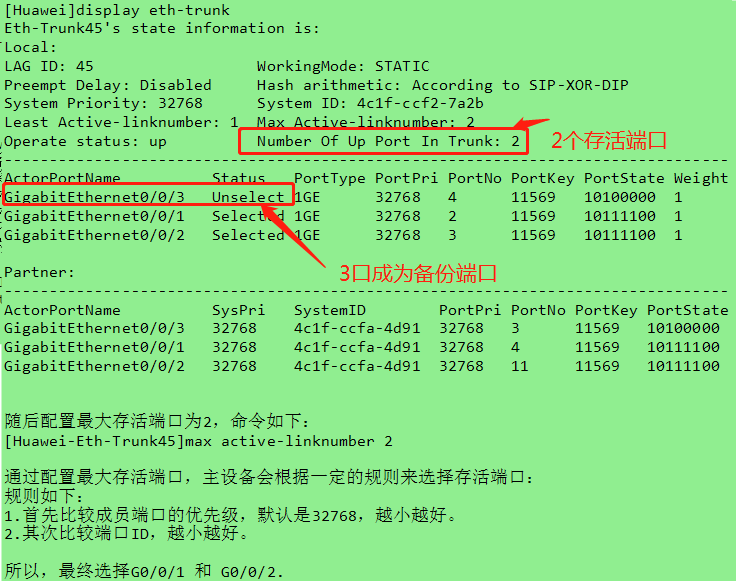

---------------------LACP最大存活端口配置和LACP协议报文配置-----------------------



 这里配置存活端口后，还需要开启端口抢占功能，否则当正常的链路故障后“备份端口”将不会抢占成为存活端口。

那么我们需要两个操作：

1. 开启抢占模式-->eth-trunk 45

                              lacp  preempt   enable

2.配置抢占延迟时间，默认是30秒，修改为10s（默认范围10s-180s），命令------>lacp  preempt   delay  10



lacp协议报文的规则：

1.lacp timeout 命令来配置LACP模式下eth-trunk接口接收lacp协议报文的时间。
2.undo lacp timeout 命令用来恢复lacp模式下eth-trunk接口接收lacp协议报文的超时时间为默认值。
默认情况下，eth-trunk接口接收lacp协议报文的时间是90秒。

命令格式：

lacp timeout （fast[user-defined user-defined] | slow)

undo lacp timeout

参数说明：

fast :  指定lacp模式下eth-trunk接口接收报文的超时时间是3秒，发送lacp报文周期是1秒，响应性能好，但占用系统资源相对slow参数情况较大。
user-defined：指定选择参数fast时，自定义eth-trunk接口接收报文的超时时间。
slow： 指定lacp模式下eth-trunk接口接收报文的超时时间为90秒，发送lacp报文周期为30秒，响应性能较fast低，但占用系统资源较少。

两端配置的超时时间可以不一致，但为了便于维护，建议用户配置一致的lacp协议报文超时时间。

----------------------------------LACP的负载均衡----------------------------------
