因特网的硬件组成

终端系统

• 主机、服务器、PDA

通信介质

• 有线介质：双绞线、同轴电缆、光纤
• 无线介质：无线电波、卫星

中间设备

• 路由器、交换机等

路由器
路由器的产生

• 由思科公司创始人伯塞克发明

路由器的特性和作用

• 存储转发机制
• 连接异构的网络

交换机
交换机的特性

• 交换机一般都指以太网交换机
• 存储转发机制和其他转发机制

交换机的作用

• 将终端设备连接成一个局域网（以太网）

网络的有线传输介质

• 双绞线
  屏蔽双绞线（STP）：抗干扰性好，但不易安装布线
  非屏蔽双绞线（UTP）：抗干扰性较差，但容易安装布线，目前使用范围最广
  根据性能分类：
  1、根据电气性能分为：3类、5类、超5类、6类、7类
  2、3类用于10Mb/s以太网，5类用于100Mb/s以太网，超5类，6类，7类用于千兆网
  3、目前的布线建议采用超5类以上
  4、UTP使用RJ-45水晶头作为连接器

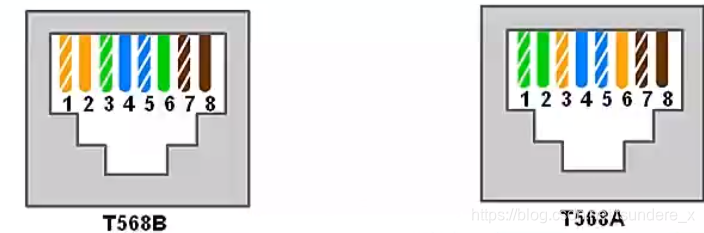

  UTP的接线标准

  T568B接线方式：
  对主机而言：1,2引脚发数据、3,6引脚收数据、1,3高电平、2,6低电平
  接线原则：1 2 3 6，橙绿蓝棕 半全半全

直通线和交叉线
直通线：两端都使用T568B连线，一般用于不同设备之间
交叉线：一端使用T568B，一端使用T568A，一般用于相同或相近设备之间
tips:主机和路由器之间相连用交叉现

UTP的性能讨论

衰减

• 由距离决定，理论不能超过100m
• 距离过长导致衰减过大

串扰

• 线对之间的干扰，在水晶头上尤为突出（因为没有绞合）
• 水晶头上串扰最大

回波损耗（反射）

• 当信号遇到不连续的阻抗会朝相反方向反射，产生干扰
• 线歪曲过度或水晶头上容易产生较强的回波损耗（反射干扰）

同轴电缆

• 50Ω同轴，多用于早期以太网
• 70Ω同轴，用于有线电视
• 屏蔽较好，不容易安装，目前在计算机网络中使用不多

光纤
工作原理

• 通过光的全反射传输信号

特性

• 抗干扰性强，衰减小，传输距离长
• 分成多模光纤和单模光纤
• 随着价格的不断下降应用日益普及

注意事项

• 可以歪曲、不能折
• 两根成对实现全双工
• 注意激光伤害眼睛
