draw.io 输入数学公式

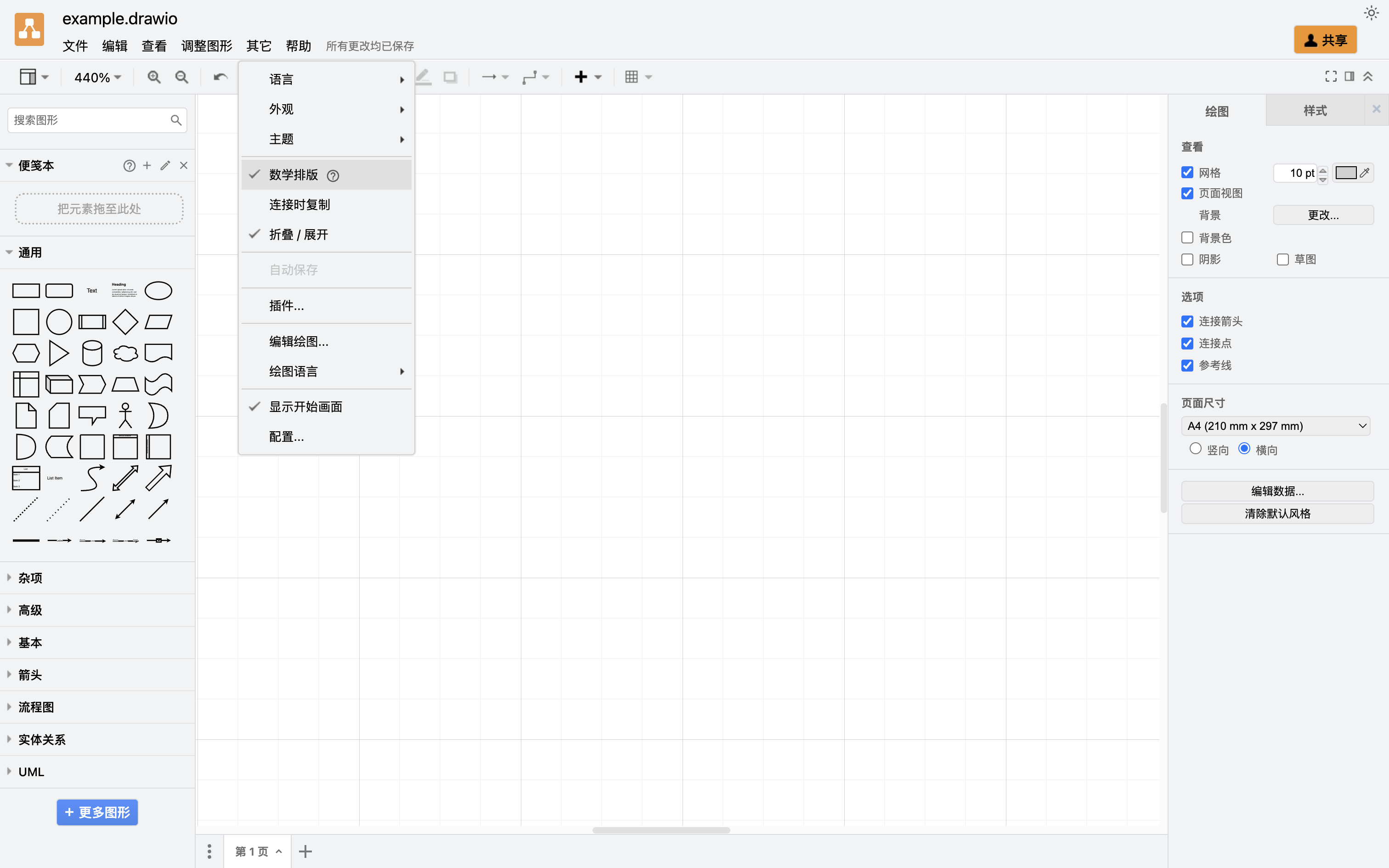

1. 首先我们要把数学排版功能打开：

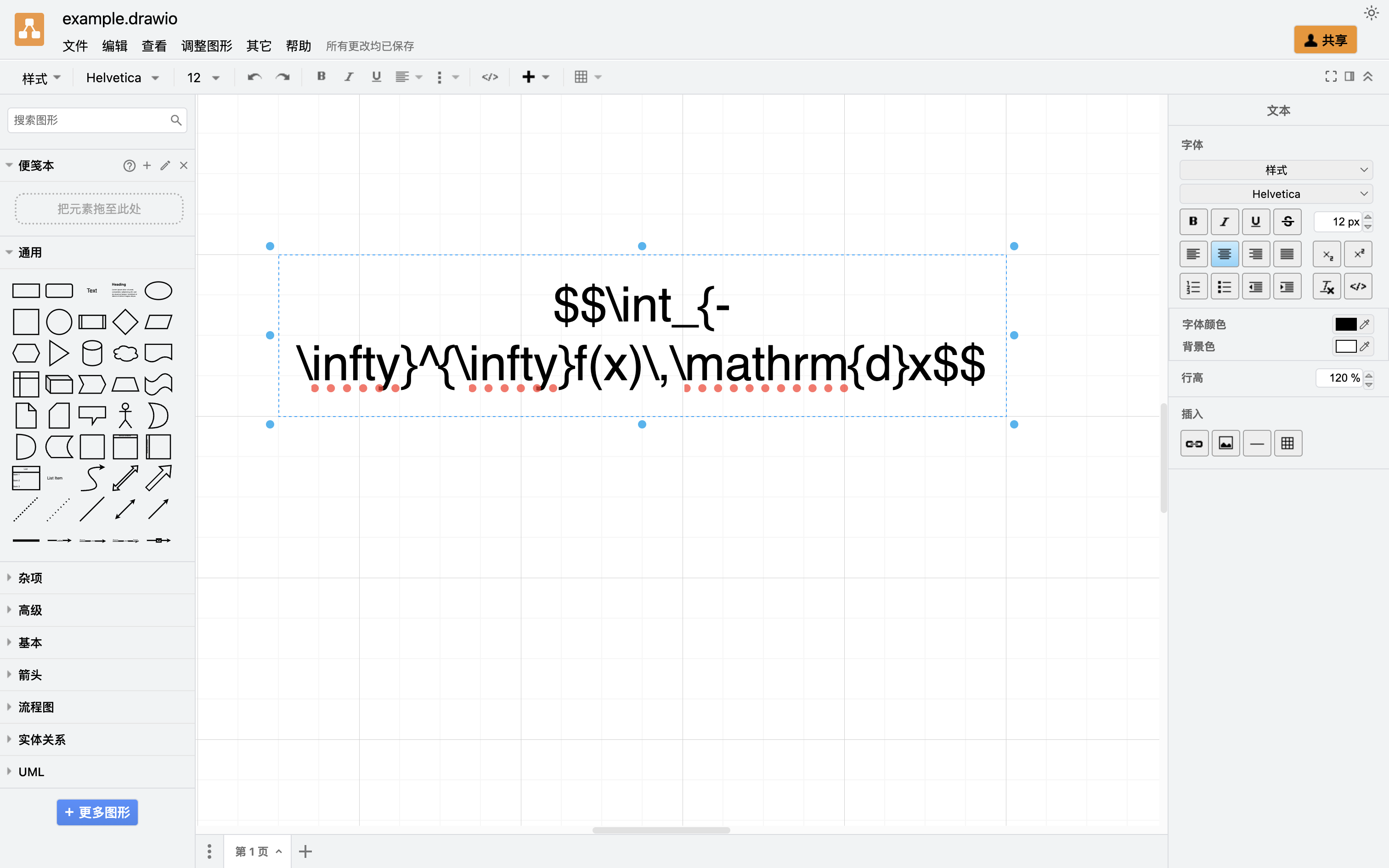

2. 然后输入数学公式：

• AsciiMath 公式由 ` 包裹，如：`a2+b2 = c^2`

  • LaTeX 公式由 $$ 包裹，如：$$\sqrt{3×-1}+(1+x)^2$$
  • 行内 LaTeX 公式由 \( 和 \) 包裹，如：\(\sqrt{3×-1}+(1+x)^2\)

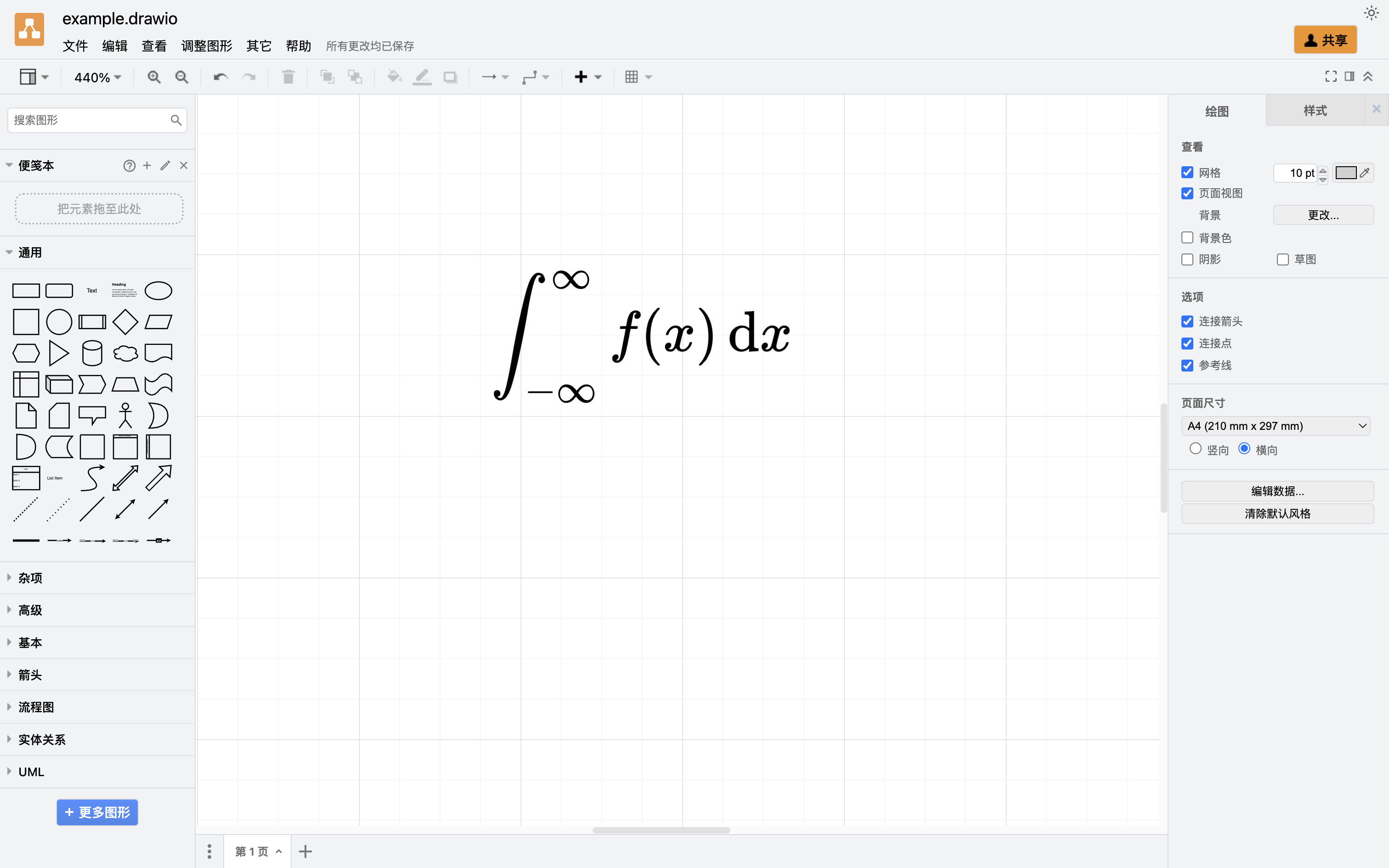

3. 获得渲染结果：



参考：Use mathematical typesetting in diagrams | draw.io Doc Faq
