前  言

本文主要介绍基于创龙科技TL3588-EVM评估板的视频开发案例，适用开发环境如下。

Windows开发环境：Windows 7 64bit、Windows 10 64bit

虚拟机：VMware16.2.5

开发环境：Ubuntu20.04.6 64bit

U-Boot：U-Boot-2017.09

Kernel：Linux-5.10.160

Debian：Debian 11

LinuxSDK：LinuxSDK-[版本号]（基于rk3588_linux_release_v1.2.1_20230720）

我司提供的视频开发案例位于产品资料“4-软件资料\Demo\platform-demos\”目录下，本文档对应案例的测试模块型号、测试结果说明如下表所示。





表 1



评估板文件系统默认已支持GStreamer库，可执行如下命令查看GStreamer库使用说明。

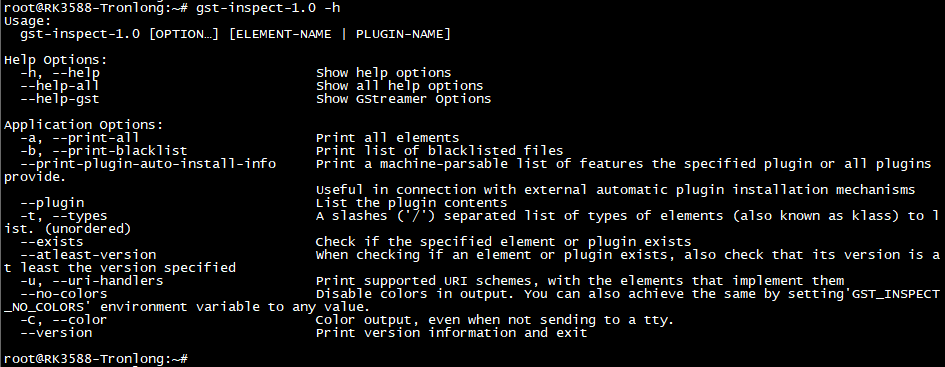

Target# gst-inspect-1.0 -h





图 1



GStreamer是用来构建流媒体应用的开源多媒体框架，其目标是要简化音视频应用程序的开发，目前可被用于处理MP3、Ogg、MPEG1、MPEG2、AVI、Quicktime等多种格式的多媒体数据。



v4l2_capture案例

案例说明

本案例主要基于V4L2与DRM子系统实现MIPI摄像头的视频采集，并通过HDMI进行显示，验证CAMERA1~CAMERA6接口功能。

备注：当前程序仅支持NV12格式数据采集。

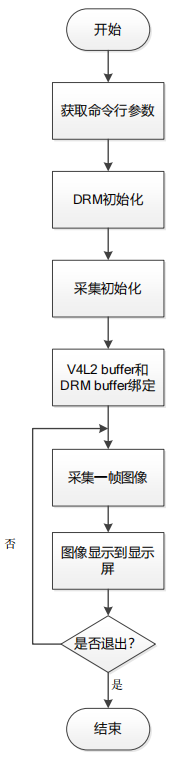

程序流程图如下图所示。





图 2



V4L2(Video For Linux Two)为Video For Linux API的第二个版本，用于模拟无线电、视频捕获、输出驱动程序的内核接口。

DRM(Direct Rendering Manager)用于管理显示输出和分配buffer。关于DRM子系统的详细介绍可参考产品资料“6-开发参考资料\其他参考文档\”目录下的《brezillon-drm-kms》。

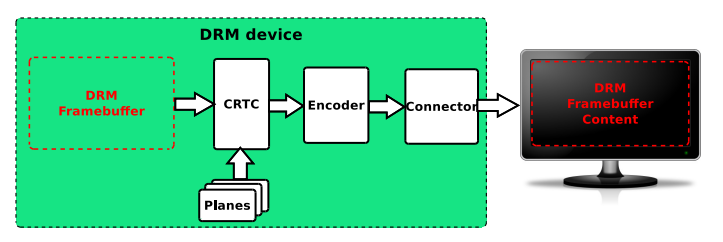

图 3 DRM整体框架



案例测试

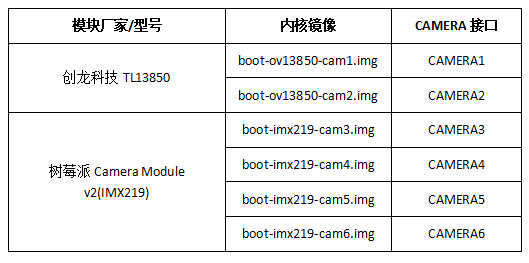

我司提供已配置的内核镜像文件boot-xxx-xxx.img，位于产品资料“4-软件资料\Demo\platform-demos\v4l2_capture\dts\bin\”目录下，其对应关系如下表所示。





表 2



本次以替换boot-ov13850-cam2.img内核镜像为例，请将其拷贝至评估板文件系统，执行如下命令替换评估板内核镜像。如需测试其他模块以及对应的接口，请根据实际情况替换内核镜像。

备注：如需固化至eMMC，请将设备节点修改为"/dev/mmcblk0p3"。

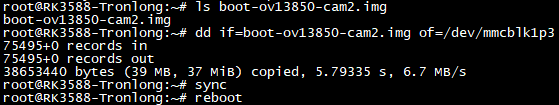

Target# dd if=boot-ov13850-cam2.img of=/dev/mmcblk1p3

Target# sync

Target# reboot





图 4



本次以测试创龙科技TL13850模块为例，请将产品资料"4-软件资料\Demo\platform-demos\iqfiles\"目录下的IQ参数文件ov13850_RK-CMK-8M-2-v1_CK8401.json拷贝至评估板文件系统"/etc/iqfiles/"目录下，然后执行如下命令，进行转换字符。

Target# dos2unix /etc/iqfiles/ov13850_RK-CMK-8M-2-v1_CK8401.json

Target# sync

Target# reboot





图 5

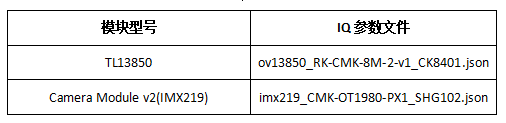

备注：如需测试其他模块，请将对应IQ参数文件拷贝至评估板文件系统"/etc/iqfiles/"目录下，进行转换字符，对应IQ参数文件如下表所示。





表 3



TL13850模块测试

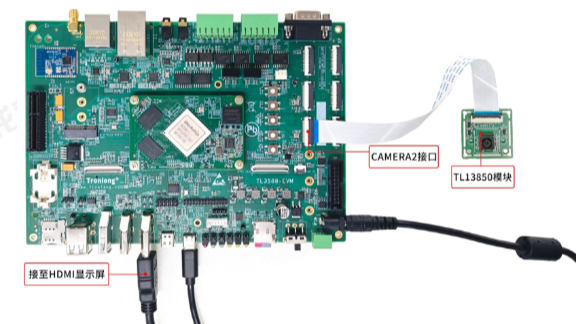

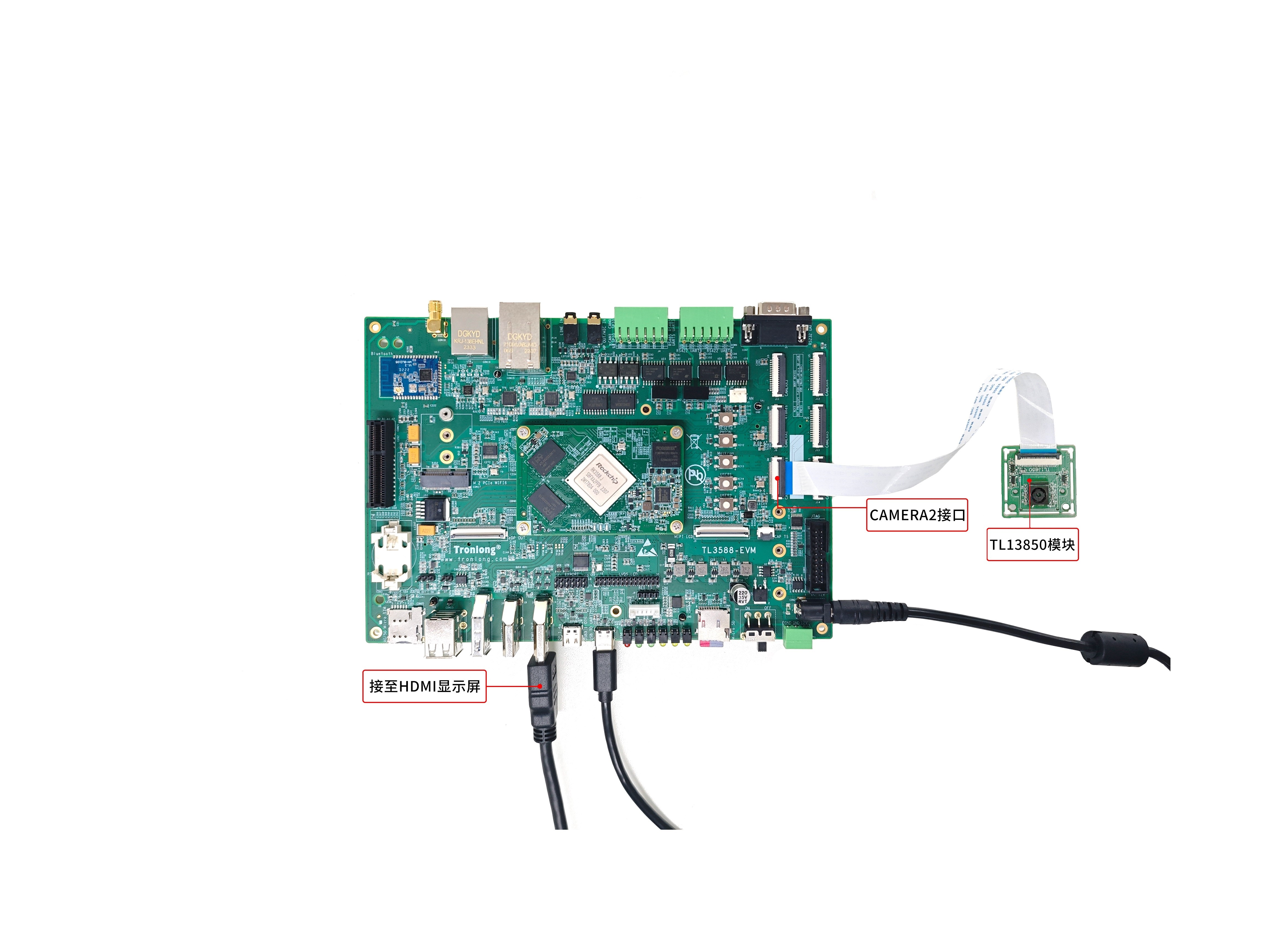

请使用FFC软排线将MIPI摄像头模块（创龙科技TL13850）连接至评估板CAMERA2接口，将评估板HDMI OUT接口连接至HDMI显示屏。

注意：请使用FFC软排线（30pin，间距0.5mm，同向），按照如下方法进行硬件连接，并仔细核对评估板接口、FFC软排线、摄像头三者线序，否则可能烧毁摄像头。





图 6



执行如下命令采集视频，并输出至显示设备。

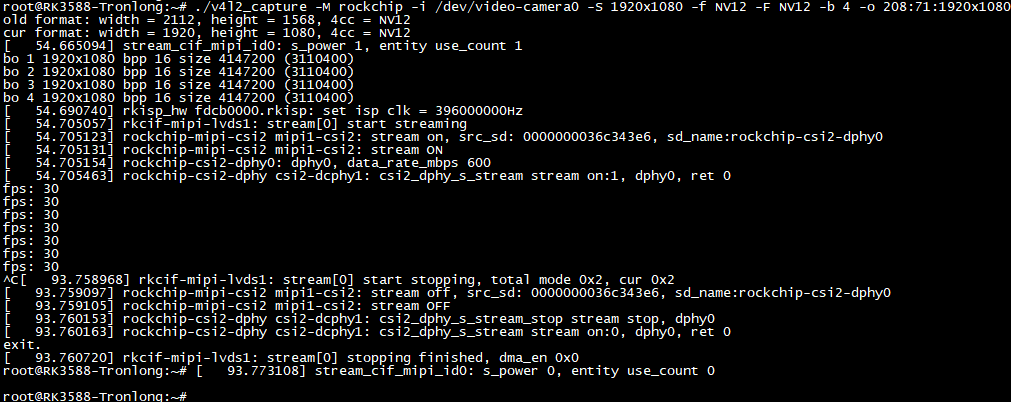

Target# ./v4l2_capture -M rockchip -i /dev/video-camera0 -S 1920x1080 -f NV12 -F NV12 -b 4 -o 208:71:1920x1080





图 7





图 8



Camera Module v2模块测试

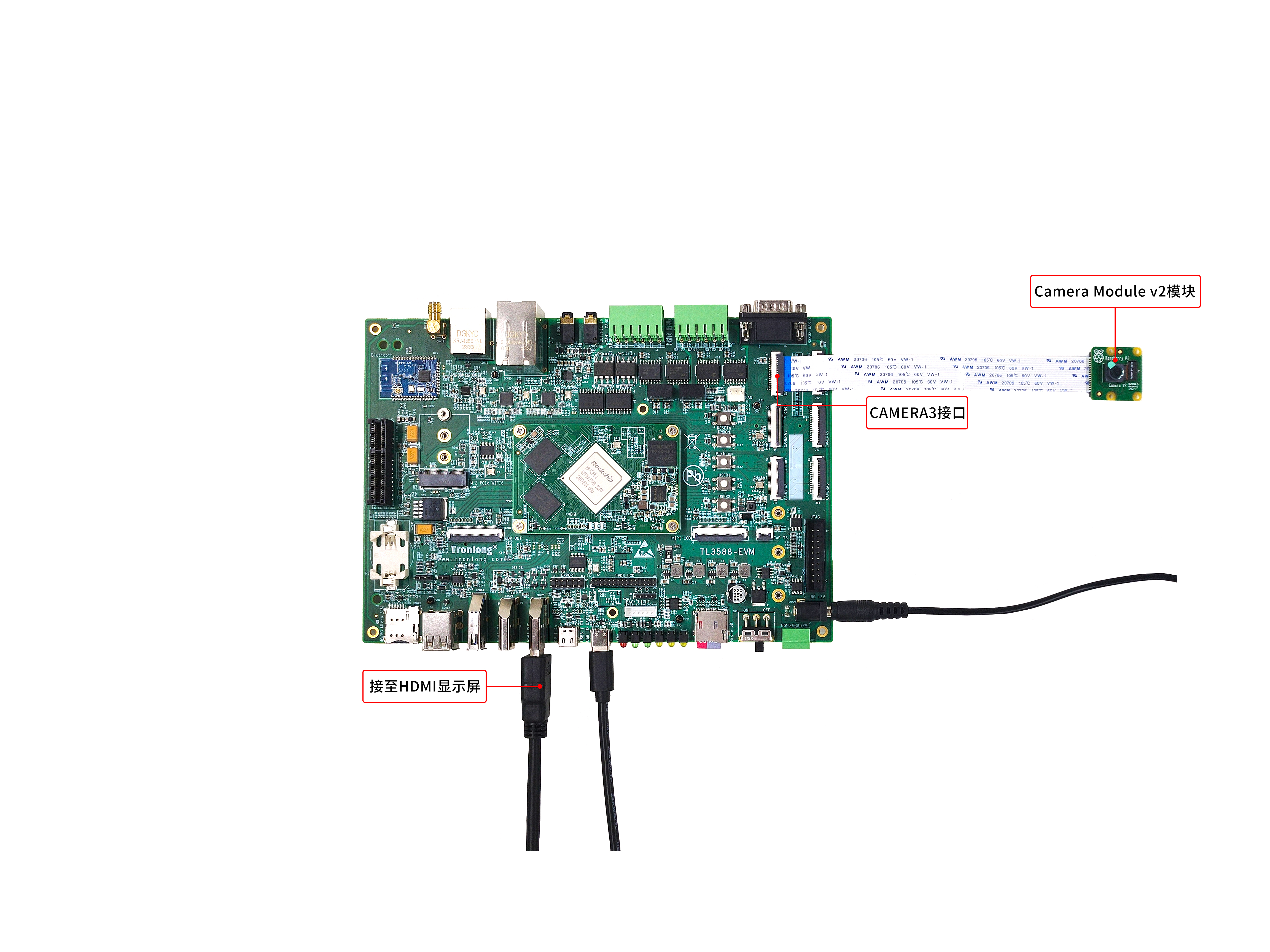

请使用FFC软排线将MIPI摄像头模块（树莓派Camera Module v2）连接至评估板CAMERA3接口，将评估板HDMI OUT接口连接至HDMI显示屏。

注意：请使用FFC软排线（15pin，间距1.0mm，反向），按照如下方法进行硬件连接，并仔细核对评估板接口、FFC软排线、摄像头三者线序，否则可能烧毁摄像头。





图 9



执行如下命令采集视频，并输出至显示设备。

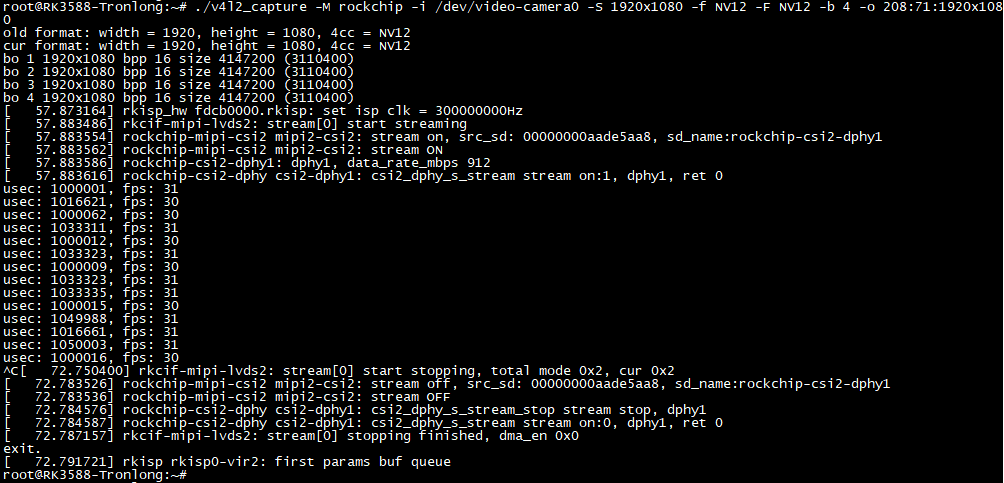

Target# ./v4l2_capture -M rockchip -i /dev/video-camera0 -S 1920x1080 -f NV12 -F NV12 -b 4 -o 208:71:1920x1080





图 10





图 11



案例编译

设备树编译

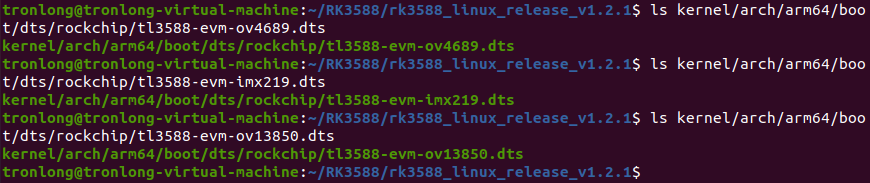

将案例"dts\src\"目录下tl3588-evm-imx219.dts、tl3588-evm-ov13850.dts设备树拷贝至LinuxSDK源码"kernel/arch/arm64/boot/dts/rockchip/"目录下。





图 12



请按照《Debian系统使用手册》文档Debian系统镜像编译、生成章节，替换设备树并重新编译内核，将生成的内核镜像文件拷贝至评估板文件系统进行固化，评估板重启后将会加载新的内核镜像文件。

程序编译

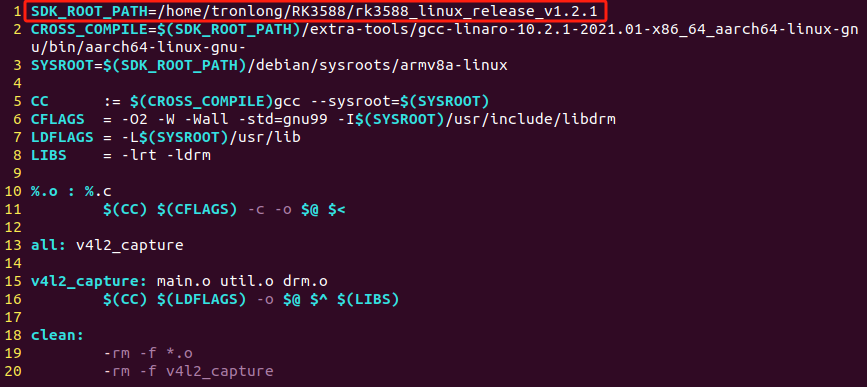

将案例源码拷贝至Ubuntu工作目录，进入src源码目录，执行如下命令修改Makefile文件中的SDK_ROOT_PATH路径，请根据实际情况修改为LinuxSDK源码路径。

Host# vi Makefile





图 13





图 14

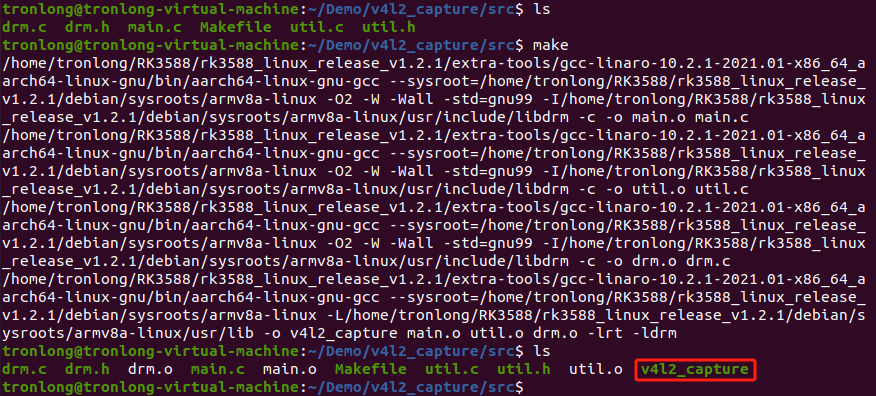

执行如下命令进行案例编译，编译完成将会在相同目录下生成可执行程序。

Host# make





图 15



案例解析

设备树说明

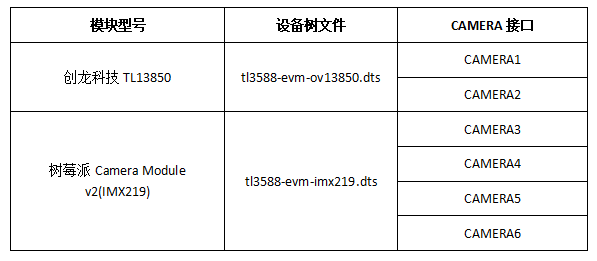

我司提供的设备树文件tl3588-evm-xxx.dts，位于产品资料“4-软件资料\Demo\platform-demos\v4l2_capture\dts\src\”目录下。其对应关系如下表所示。





表 4



如需使用相应接口测试摄像头模块，可参考如下方法修改对应设备树文件。本次以CAMERA3接口为例，测试树莓派Camera Module v2模块。

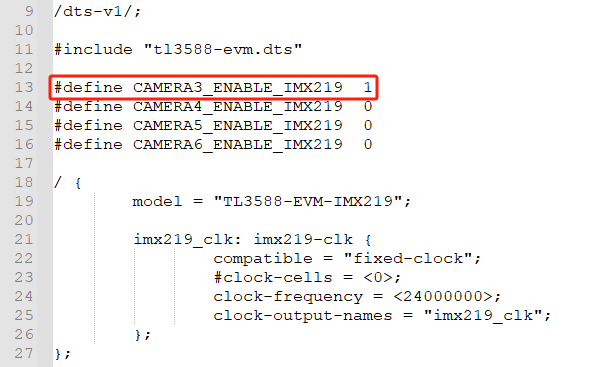

将代码"#define CAMERA3_ENABLE_IMX219  0"修改为："#define CAMERA3_ENABLE_IMX219  1"即可。





图 16 tl3588-evm-imx219.dts



关键代码说明

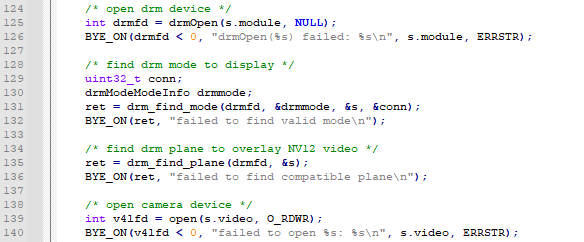

（1）显示初始化。





图 17

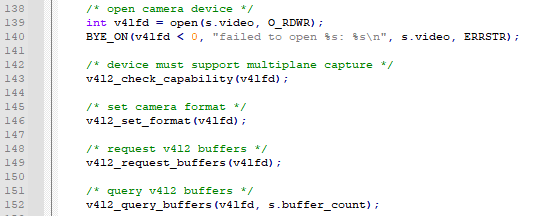

（2）采集初始化。





图 18



（3）DRM buffer申请与绑定。





图 19

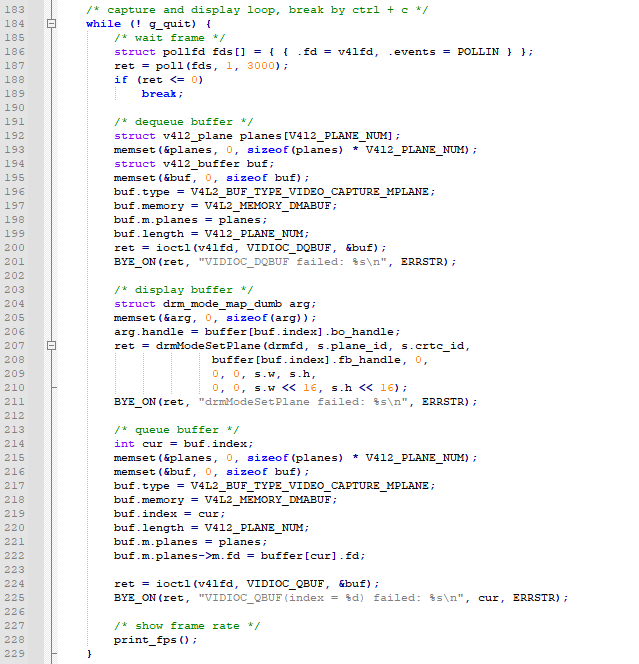

（4）图像采集与显示。





图 20
