国产！全志T113-i 双核Cortex-A7@1.2GHz 工业开发板—双屏异显方案演示

前言

本文主要演示基于TLT113-EVM评估板的双屏异显方案，适用开发环境如下。

Windows开发环境：Windows 7 64bit、Windows 10 64bit

虚拟机：VMware15.5.5

Linux开发环境：Ubuntu18.04.4 64bit

U-Boot：U-Boot-2018.05

Kernel：Linux-5.4.61、Linux-RT-5.4.61

LinuxSDK：T113_Tina5.0-V1.0(Linux)

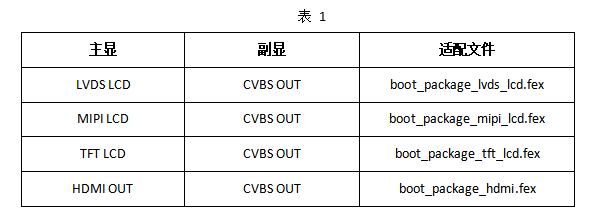

本文配套案例为“4-软件资料\Demo\platform-demos\multi_screen_extend\”，支持多种双屏异显组合方案，需配套产品资料“4-软件资料\Linux\Boot_package\”目录下的boot_package_xxx.fex文件使用，具体说明如下。

本文默认基于NAND FLASH配置评估板进行测试，使用USB TO UART0作为调试串口，通过Linux系统启动卡（Micro SD方式）启动系统。

案例说明

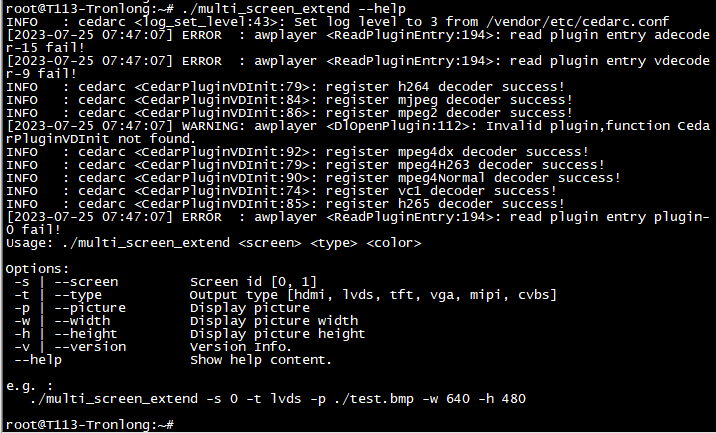

本次操作以TFT LCD(主屏) + CVBS OUT（副屏）的组合方案为例，演示双屏异显功能。multi_screen_extend案例通过指定参数在不同类型的显示屏上显示一帧图像，具体功能如下：

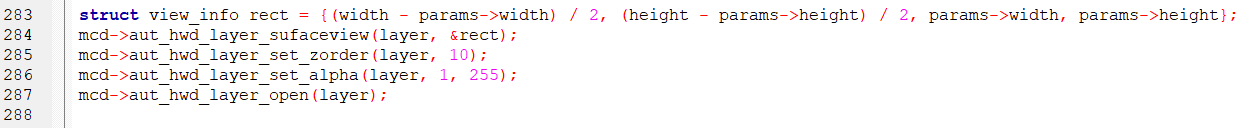

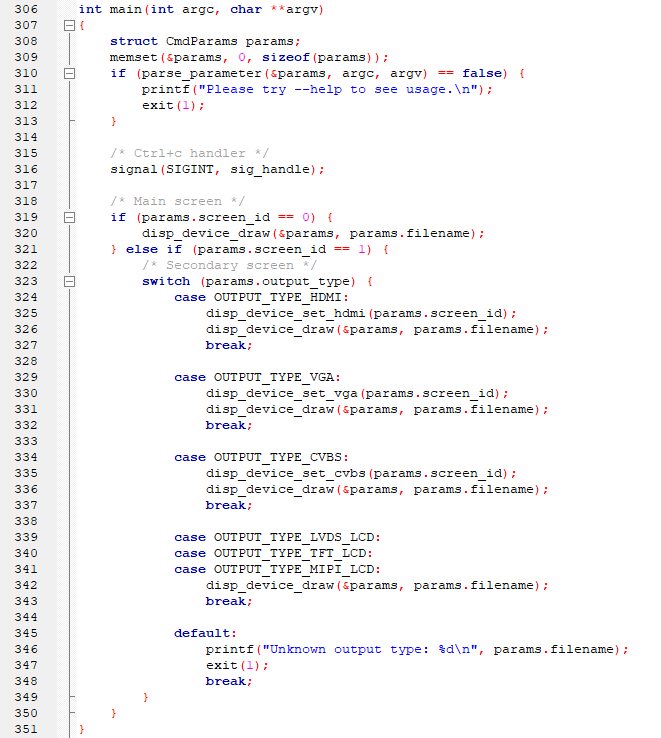

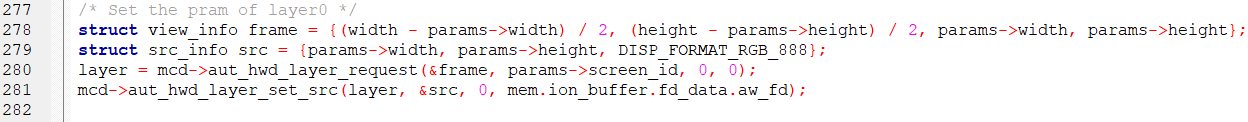

（1）通过ioctl函数操作"/dev/disp"节点，配置显示输出类型和模式。

（2）在显示屏创建一个图层。

（3）将图像数据地址绑定至对应图层。

（4）打开待显示的图层。

（5）程序退出时，关闭图层。

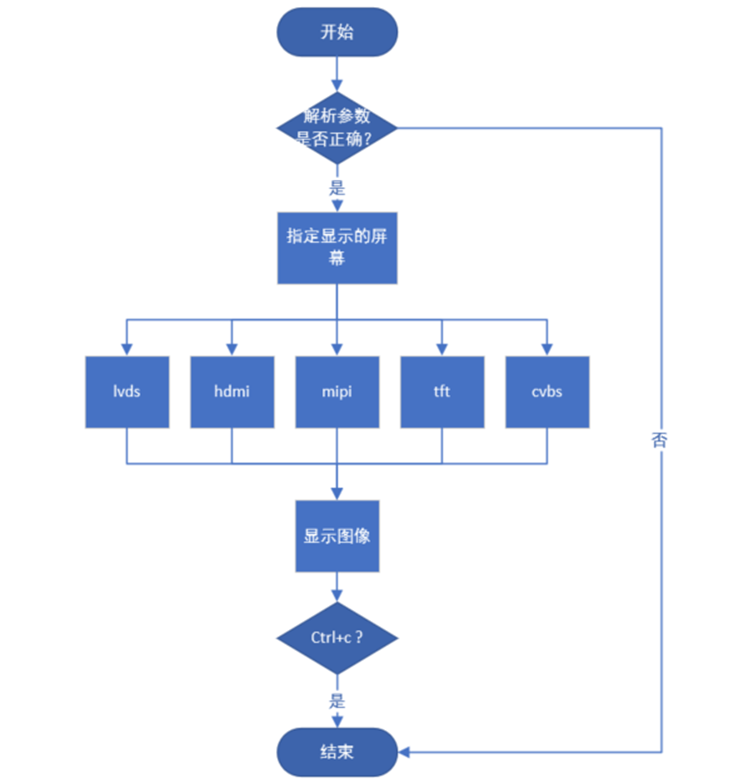

图 1 程序流程图

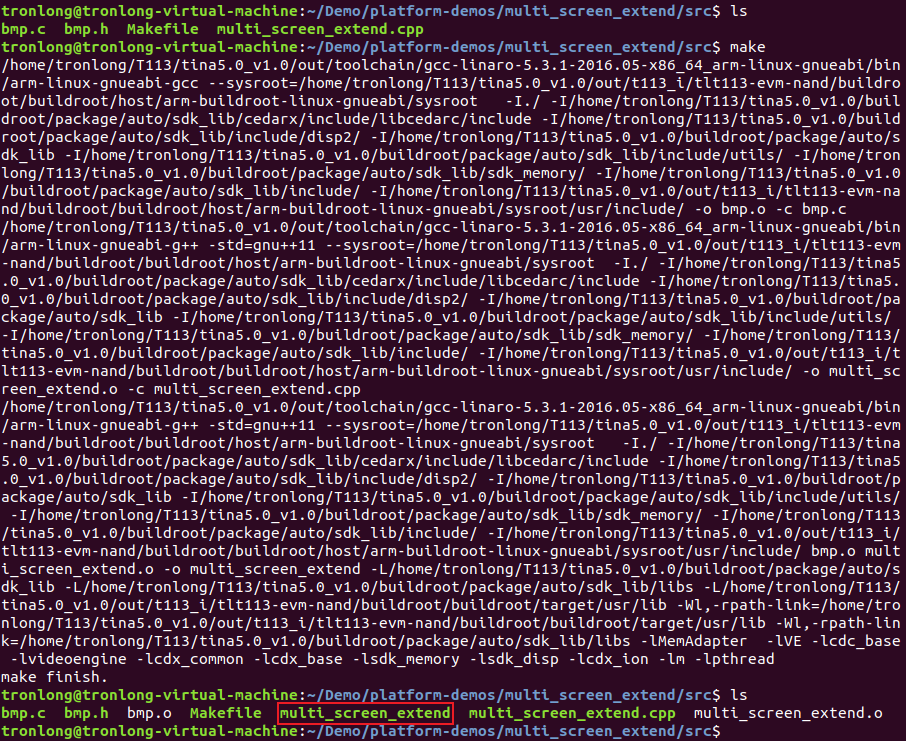

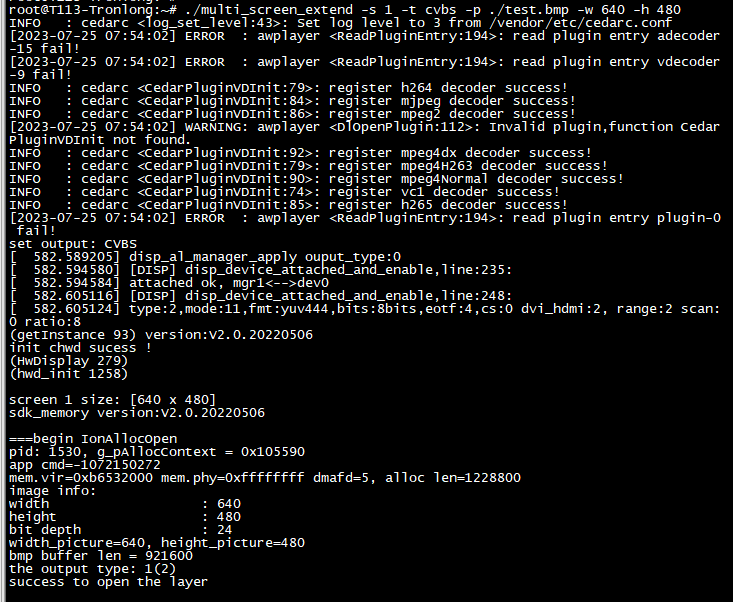

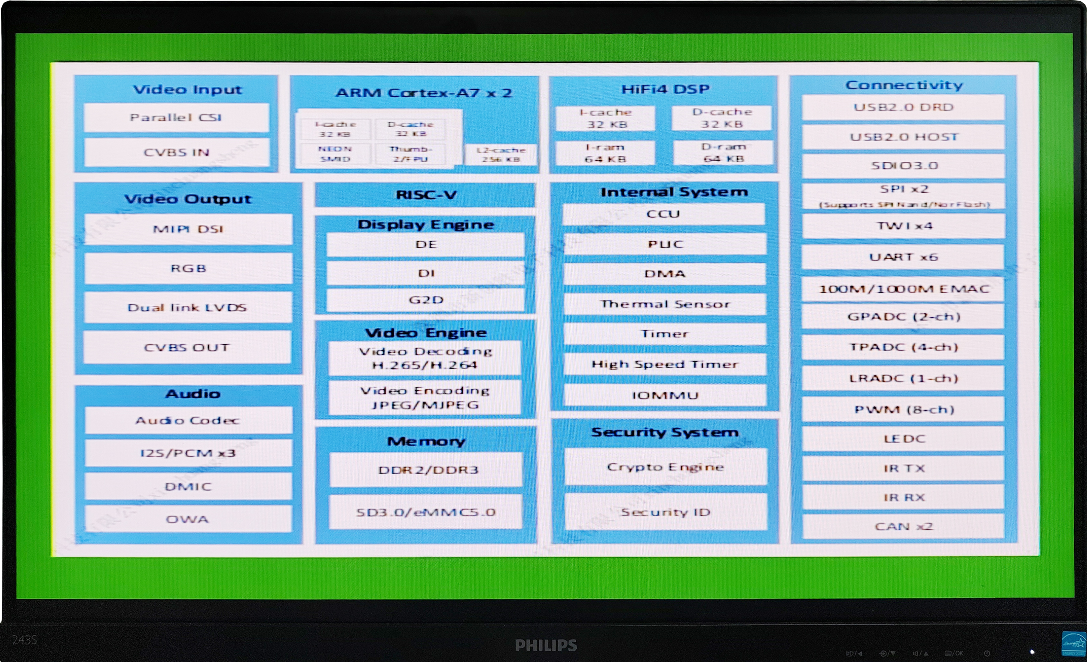

案例测试

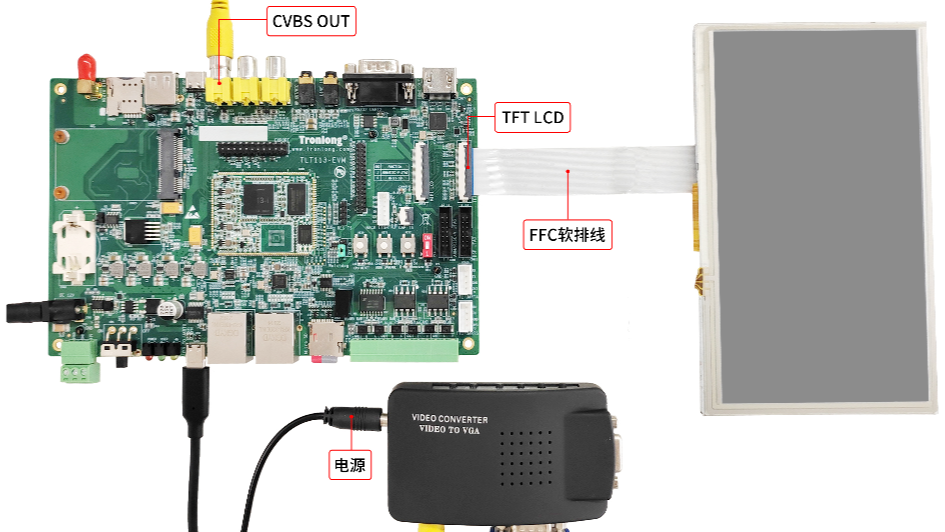

请通过FFC软排线将创龙科技TL070A LCD显示屏与评估板TFT LCD(CON13)接口连接；再使用AV转VGA转换器连接评估板CVBS OUT接口和VGA显示屏，硬件连接如下图所示。

图 2

评估板启动，将产品资料“4-软件资料\Linux\Boot_package\boot_package-AA_BB\nand\”目录下的boot_package_tft_lcd.fex文件（支持TFT LCD显示）和“4-软件资料\Linux\Kernel\image\linux-5.4-[版本号]-[Git系列号]\nand\”目录下的boot_tft_lcd.fex文件拷贝至评估板文件系统"/root/"目录下，执行如下命令将其固化至Linux系统启动卡。镜像同时支持TFT LCD和CVBS OUT显示输出，且默认配置TFT LCD为主显。如需测试其他双屏异显组合方案，请替换为对应的boot_package_xxx.fex文件。

执行如下命令将其固化至Linux系统启动卡，重启即可生效。系统重启后，评估板TFT LCD显示屏将默认显示Qt界面。

备注：若为eMMC配置评估板，请使用emmc目录下的boot_package_tft_lcd.fex文件，且Linux系统启动卡对应设备节点为"/dev/mmcblk1"，请注意区分。

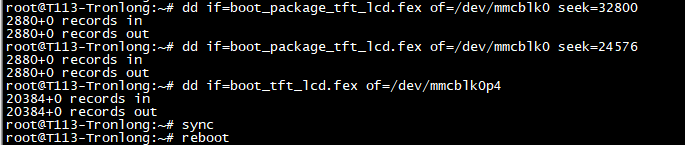

Target# dd if=boot_package_tft_lcd.fex of=/dev/mmcblk0 seek=32800

Target# dd if=boot_package_tft_lcd.fex of=/dev/mmcblk0 seek=24576

Target# dd if=boot_tft_lcd.fex of=/dev/mmcblk0p4

Target# sync

Target# reboot
