前  言

本文主要介绍基于创龙科技TLT113-EVM评估板的视频开发案例，适用开发环境如下。

Windows开发环境：Windows 7 64bit、Windows 10 64bit

虚拟机：VMware15.5.5

Linux开发环境：Ubuntu18.04.4 64bit

U-Boot：U-Boot-2018.07

Kernel：Linux-5.4.61、Linux-RT-5.4.61

LinuxSDK：T113_Tina5.0-V1.0(Linux)

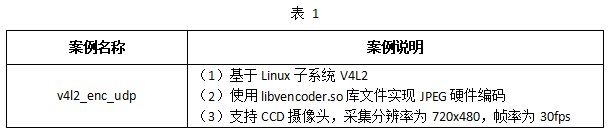

我司提供的视频开发案例位于产品资料“4-软件资料\Demo\platform-demos\”目录下，案例具体功能说明如下：

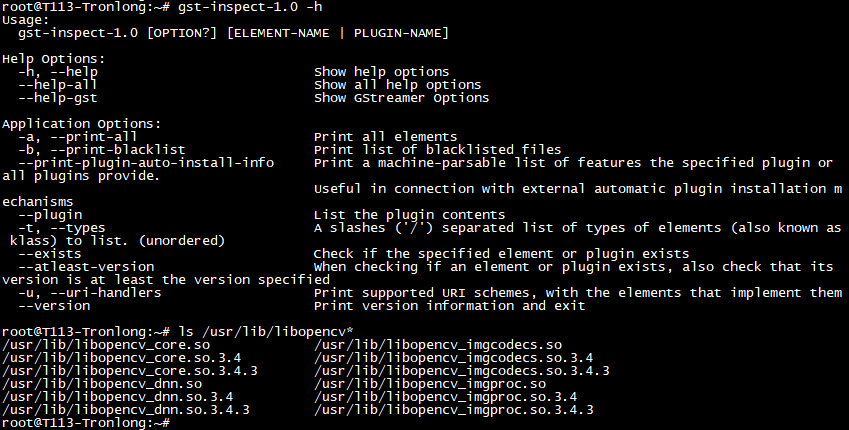

评估板文件系统默认已支持GStreamer和OpenCV库，可执行如下命令查看。

Target# gst-inspect-1.0 -h

Target# ls /usr/lib/libopencv*



图 1



OpenCV是一个基于Apache2.0许可（开源）发行的跨平台计算机视觉和机器学习软件库，实现了图像处理和计算机视觉方面的很多通用算法。

GStreamer是用来构建流媒体应用的开源多媒体框架，其目标是要简化音视频应用程序的开发，目前可被用于处理MP3、Ogg、MPEG1、MPEG2、AVI、Quicktime等多种格式的多媒体数据。

v4l2_enc_udp案例

案例说明

案例功能：使用Linux子系统V4L2实现视频采集和显示，并将视频进行JPEG硬件编码后，实现视频文件保存和推流。

案例支持list、save、display、dis-save、udp五种功能模式，通过命令行参数传入主程序进行选择。功能模式简要说明如下：

1. list模式：查询摄像头设备，并打印设备相关信息，比如分辨率、帧率、格式等。
2. save模式：采集摄像头的图像数据，进行JPEG编码后将图像数据保存至文件。
3. display模式：采集摄像头图像数据，写入至framebuffer生成图像并显示，格式为NV12。
4. dis-save模式：采集摄像头图像数据，然后输出至指定显示设备，同时进行JPEG编码并保存至文件。
5. udp模式：采集摄像头图像数据，经JPEG编码，最后通过UDP协议发送至上位机。

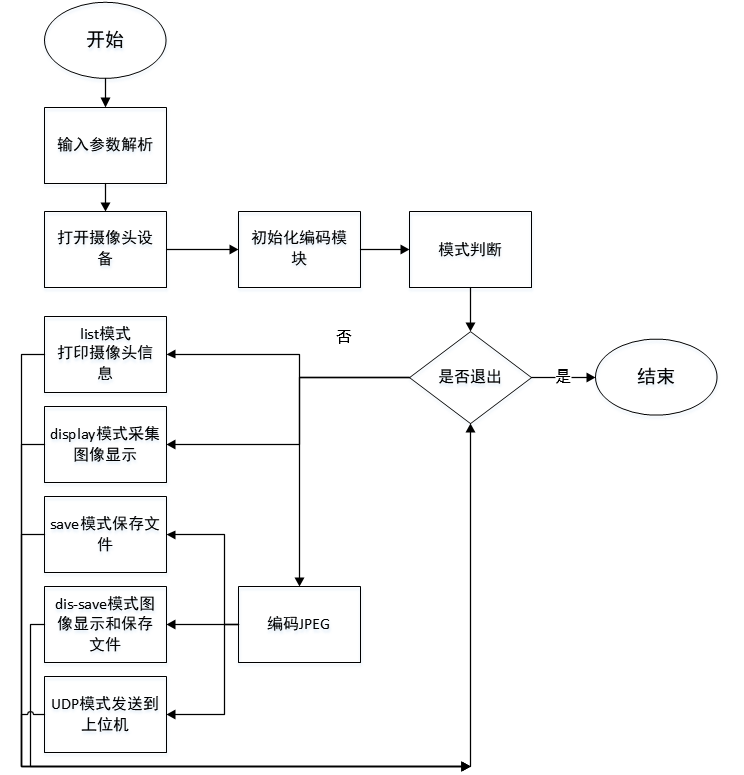

图 2



案例使用LinuxSDK开发包所提供的libvencoder.so库文件，支持输入像素格式为NV12、NV21、I420、YV12，支持输出编码格式为JPEG。本案例使用输入像素格式为NV12，输出编码格式为JPEG。

案例测试

本案例使用逸森(Eviresn)公司的倒车后视高清CCD摄像头，NTSC制式，帧率可达30fps。

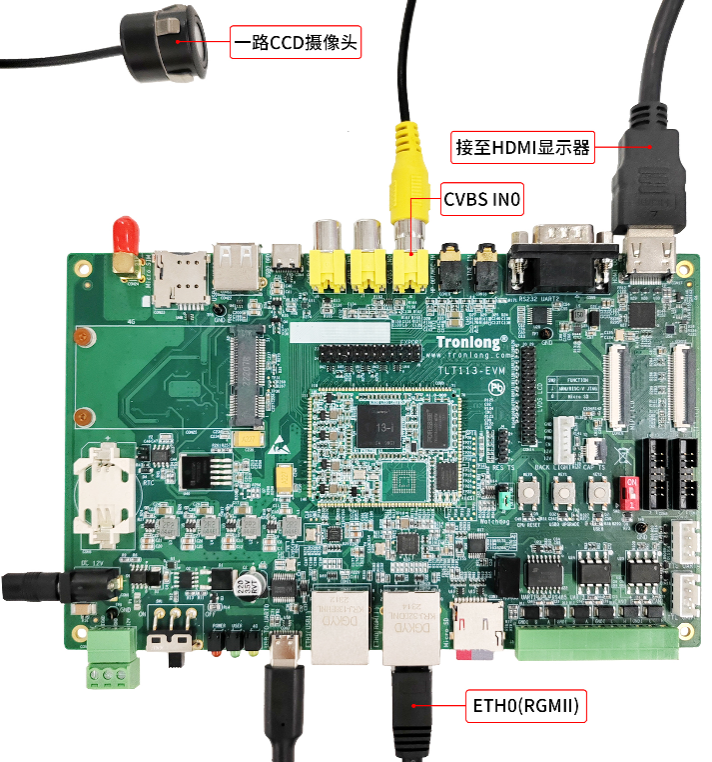

评估板断电，通过网线将评估板ETH0(RGMII)网口与PC机连接至同一个路由器，将一路CCD摄像头接入评估板CVBS IN0或CVBS IN1接口，并将HDMI OUT接口连接至HDMI显示屏。硬件连接如下图所示。

备注：CCD摄像头需连接DC 12V电源。



图 3



请将案例bin目录下的v4l2_enc_udp可执行程序拷贝至评估板文件系统任意目录下，并进入可执行程序所在目录，执行如下命令查看程序参数信息。

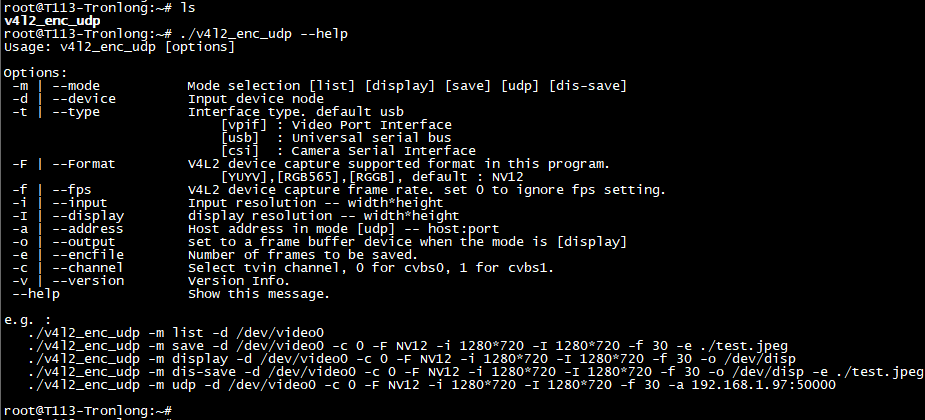

Target# ./v4l2_enc_udp --help



图 4



参数解析：

-m：设置运行模式。

-d：设置目标设备。

-t：设备接口类型选择。

-F：设置采集格式。

-f：设置采集帧率，若摄像头不支持帧率设置，则设为0。

-i：设置摄像头分辨率。

-I：设置显示设备分辨率。

-a：设置与评估板进行UDP通信的上位机IP和端口号。

-o：设置输出目标，display/dis_save模式下为"/dev/disp"设备节点。

-e：save/dis_save模式下，设置保存文件路径。

-c：设置CVBS IN的通道，0为评估板CVBS IN0接口，1为CVBS IN1接口。

-v：版本信息。

--help：帮助信息。

请根据分辨率、帧率等信息查询结果进行程序参数设置，否则程序无法正常执行。分辨率与帧率需与查询信息一一对应，如无帧率信息，则说明摄像头不支持设置帧率，无需在命令中指定"-f"参数。

本次测试使用CVBS IN0接口实现一路CCD摄像头的视频采集，设备节点为"/dev/video4"。



图 5



进入评估板文件系统执行如下命令，关闭Qt程序，初始化framebuffer。

Target# killall Launcher //关闭Qt程序

Target# fbinit //初始化framebuffer



图 6

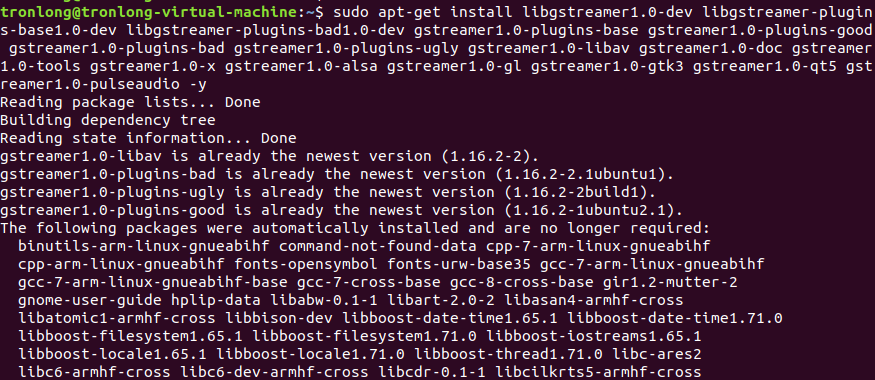

在Ubuntu系统中执行如下命令，在线安装Gstreamer相关软件包，搭建Gstreamer环境。如提示安装失败，请尝试更换源再重新在线安装。

Host# sudo apt-get install libgstreamer1.0-dev libgstreamer-plugins-base1.0-dev libgstreamer-plugins-bad1.0-dev gstreamer1.0-plugins-base gstreamer1.0-plugins-good gstreamer1.0-plugins-bad gstreamer1.0-plugins-ugly gstreamer1.0-libav gstreamer1.0-doc gstreamer1.0-tools gstreamer1.0-x gstreamer1.0-alsa gstreamer1.0-gl gstreamer1.0-gtk3 gstreamer1.0-qt5 gstreamer1.0-pulseaudio -y



图 7



（1）list模式测试

在v4l2_enc_udp可执行程序所在目录下，执行如下命令，查看评估板CVBS IN0接口的摄像头信息。如需查看CVBS IN1接口，请将命令中的"-c 0"修改为"-c 1"，CVBS IN1接口设备节点与CVBS IN0接口一致。

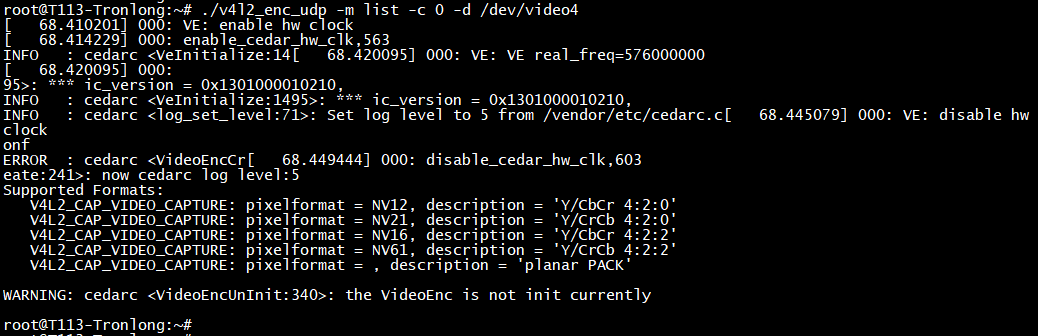

Target# ./v4l2_enc_udp -m list -c 0 -d /dev/video4



图 8



备注：目前摄像头仅支持NV12格式的图像。由于官方Linux系统驱动存在缺陷，上图查询摄像头的信息不准确。



（2）save模式测试

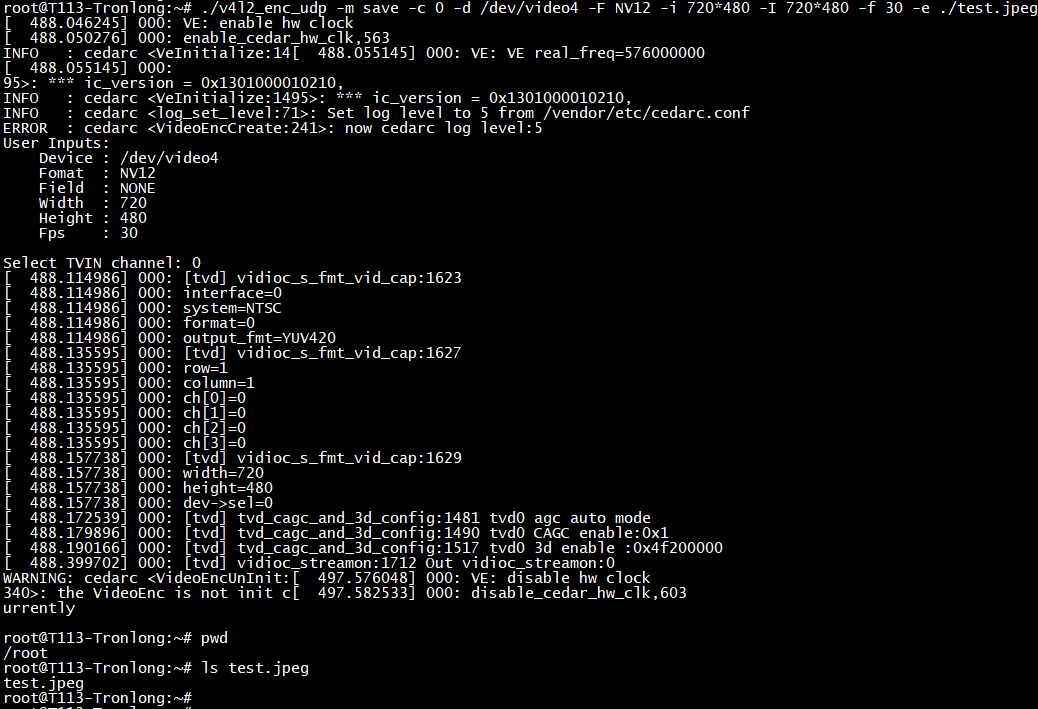

执行如下命令采集图像，经JPEG编码后，将图像数据保存为test.jpeg文件。按"Ctrl + C"停止运行。

参数"-m save"设置运行模式为save，"-d /dev/video4"设置设备节点"/dev/video4"，"-F NV12"设置采集图像格式为NV12，"-i 720*480"设置摄像头分辨率为720x480，"-f 30"设置采集帧率为30fps，"-I 720*480"设置显示设备分辨率720x480，"-e ./test.jpeg"设置保存文件路径。

Target# ./v4l2_enc_udp -m save -c 0 -d /dev/video4 -F NV12 -i 720*480 -I 720*480 -f 30 -e ./test.jpeg



图 9



（3）display模式测试

执行如下命令采集图像，并输出至显示设备。

参数"-m display"设置运行模式为display，"-o /dev/disp"设置显示设备节点。

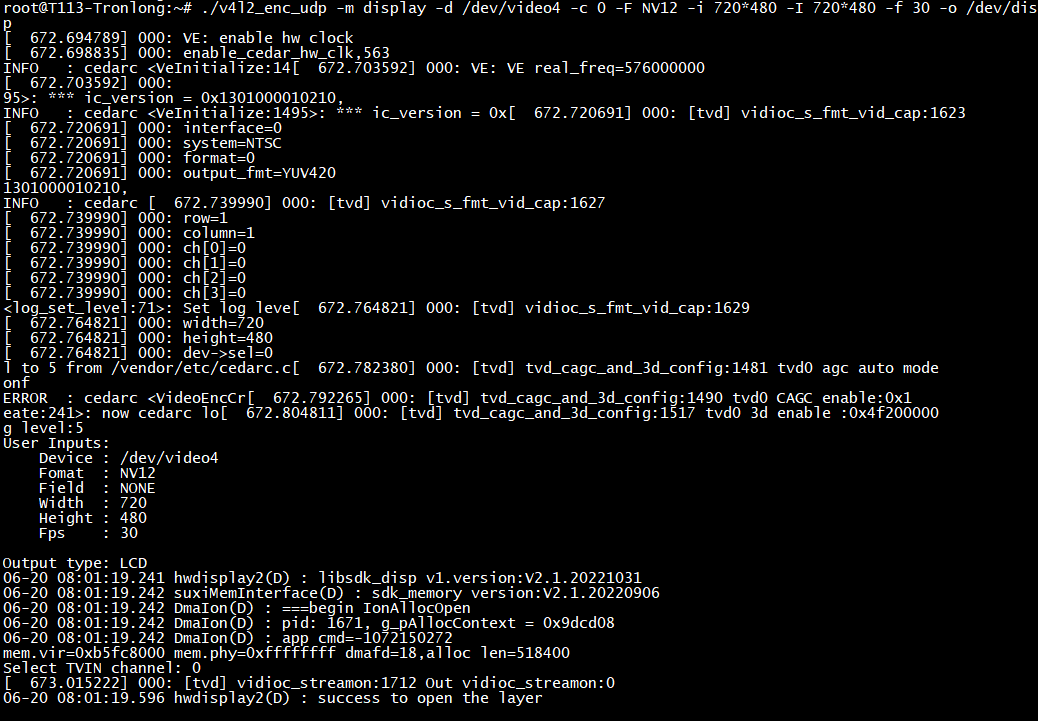

Target# ./v4l2_enc_udp -m display -d /dev/video4 -c 0 -F NV12 -i 720*480 -I 720*480 -f 30 -o /dev/disp

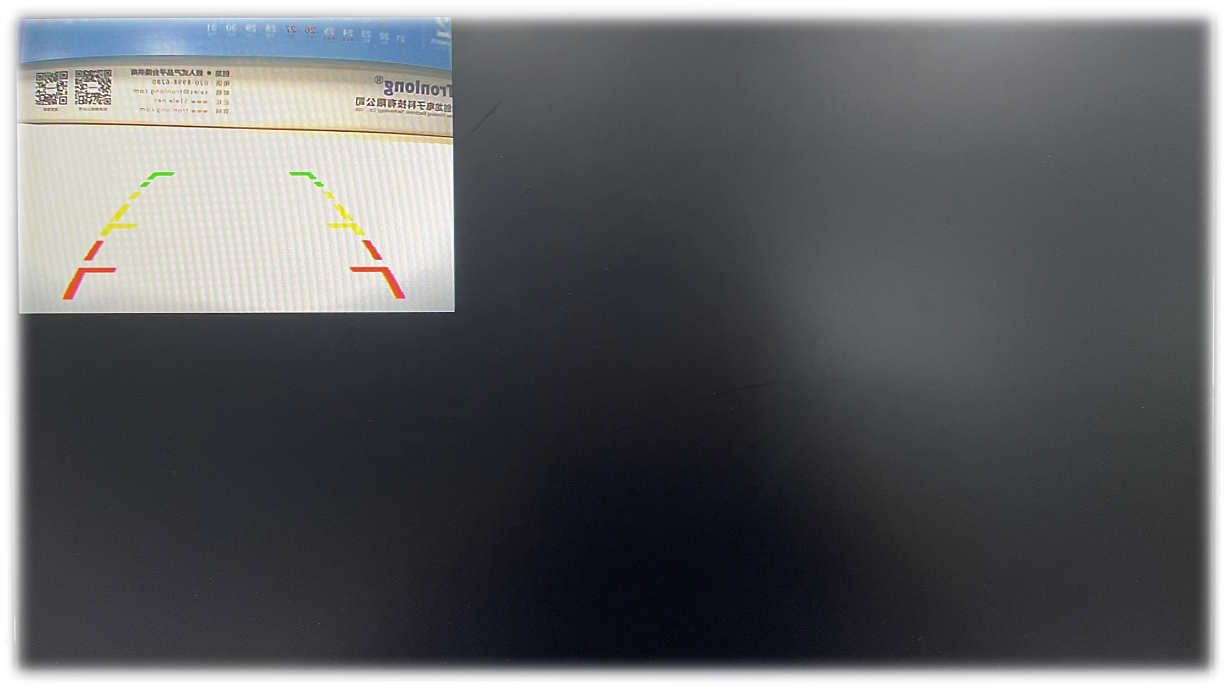

图 10



图 11



（4）dis_save模式测试

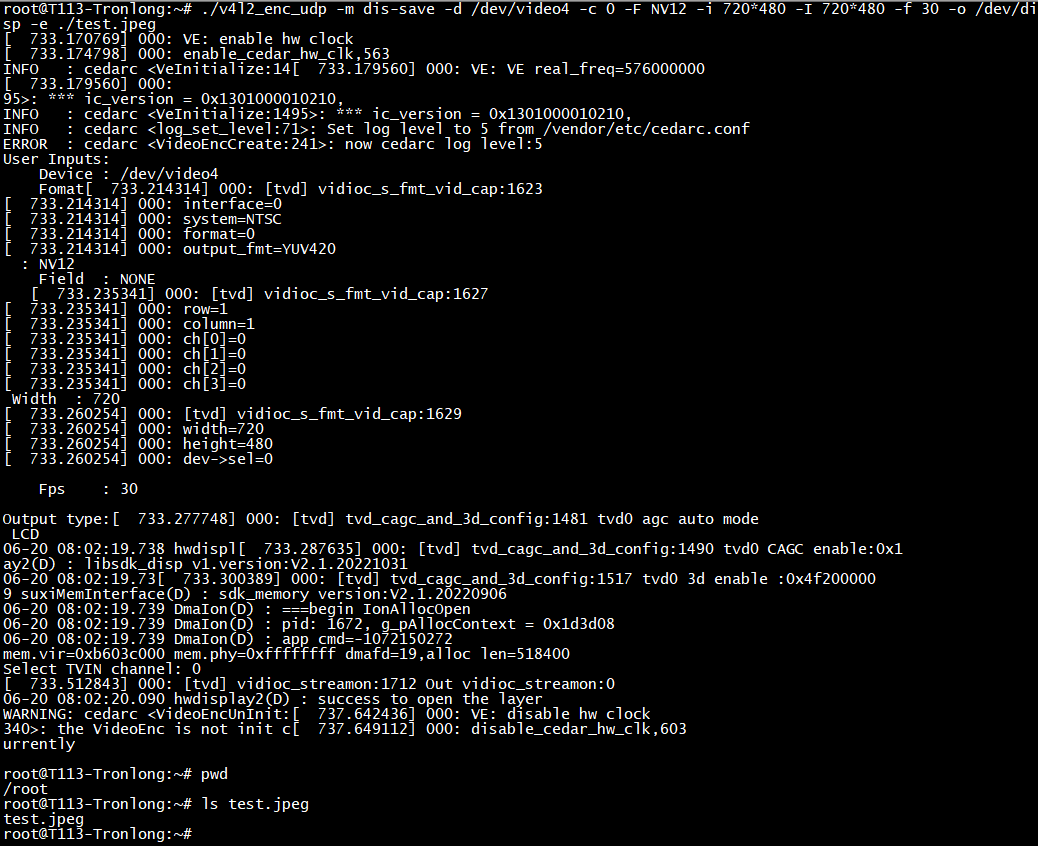

执行如下命令采集图像输出至显示设备，同时进行JPEG编码后，将图像数据保存为test.jpeg文件。

参数"-m dis_save"设置运行模式为dis_save，"-o /dev/disp"设置显示设备节点，"-e ./test.jpeg"设置保存文件路径。

Target# ./v4l2_enc_udp -m dis-save -d /dev/video4 -c 0 -F NV12 -i 720*480 -I 720*480 -f 30 -o /dev/disp -e ./test.jpeg



图 12



图 13



（5）udp模式测试

在Ubuntu系统中执行如下命令，通过gst-launch-1.0工具将评估板发送的图像进行显示。

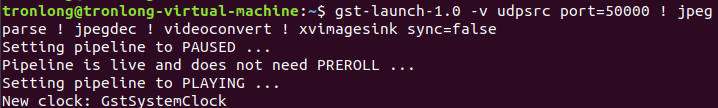

Host# gst-launch-1.0 -v udpsrc port=50000 ! jpegparse ! jpegdec ! videoconvert ! xvimagesink sync=false



图 14

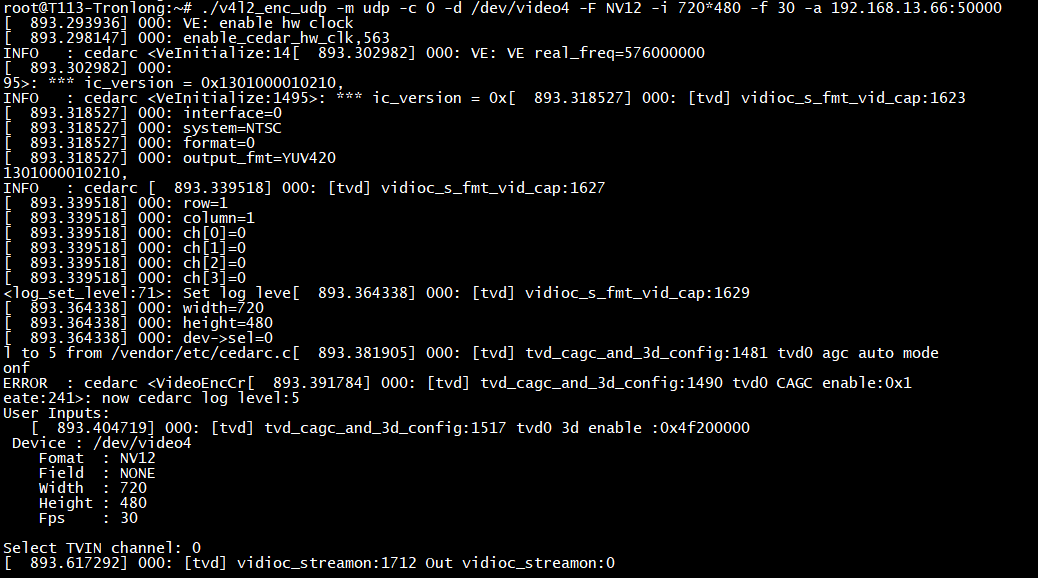

执行如下命令采集图像，经JPEG编码后，通过UDP协议发送至上位机。

参数"-m udp"设置运行模式为udp，"-a 192.168.13.66:50000"设置上位机IP地址和端口号。

Target# ./v4l2_enc_udp -m udp -c 0 -d /dev/video4 -F NV12 -i 720*480 -f 30 -a 192.168.13.66:50000



图 15

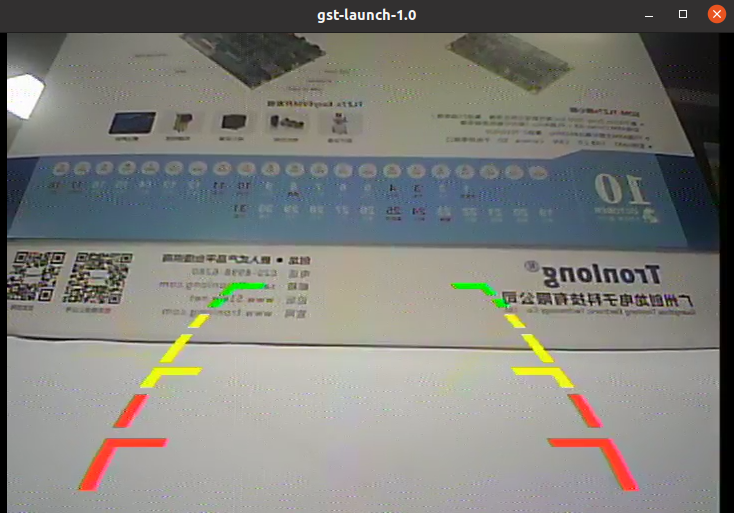

此时，评估板程序运行成功后，上位机将会弹出gst-launch-1.0显示窗口并显示评估板发送的图像。



图 16

案例编译

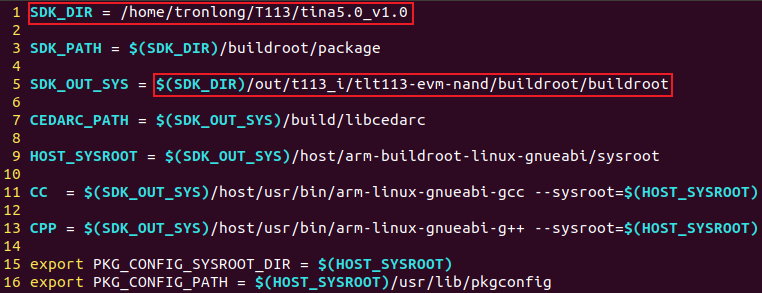

将案例src源码目录拷贝至Ubuntu工作目录下，进入源码目录，执行如下命令修改Rules.mk配置文件，将SDK_DIR路径修改为LinuxSDK开发包实际路径，将SDK_OUT_SYS路径修改为buildroot实际路径。

Host# vi Rules.mk



图 17



修改内容如下：

备注：若为eMMC配置评估板，请将路径"tlt113-evm-nand"修改为"tlt113-evm-emmc"。



SDK_DIR = /home/tronlong/T113/tina5.0_v1.0 //设置LinuxSDK包安装路径

SDK_OUT_SYS = $(SDK_DIR)/out/t113_i/tlt113-evm-nand/buildroot/buildroot/



图 18

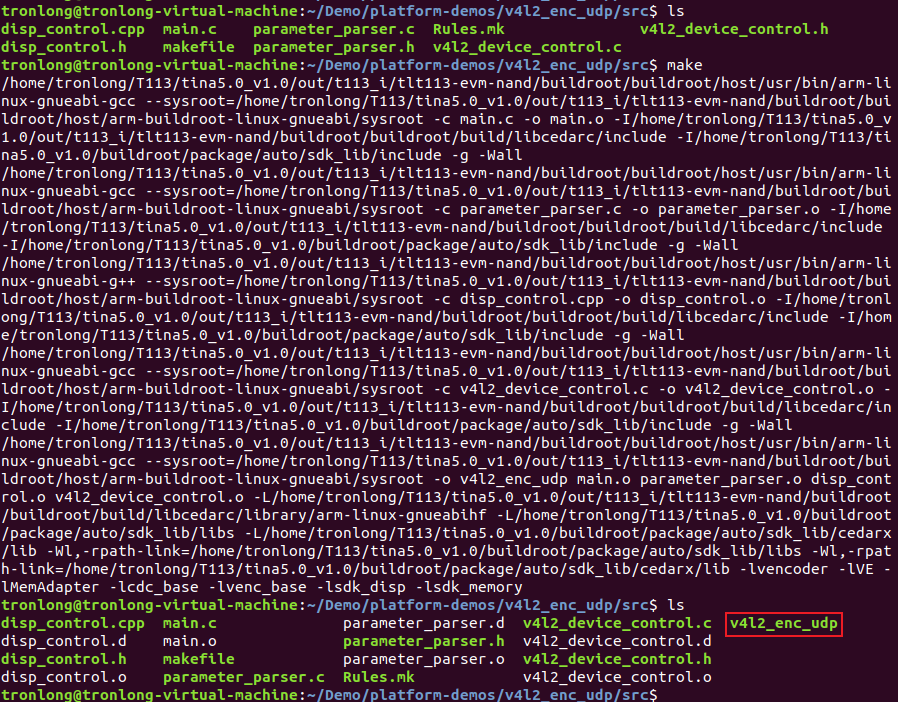

修改完成，继续执行如下命令，使用LinuxSDK开发包目录下的GCC编译器进行案例编译，编译完成将会在同一个目录下生成可执行程序。

Host# make



图 19



关键代码

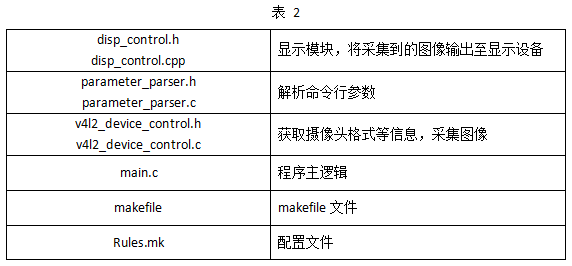

本案例src目录下为工程源文件，具体说明如下表所示。



（1）解析命令行参数。



图 20 main.c



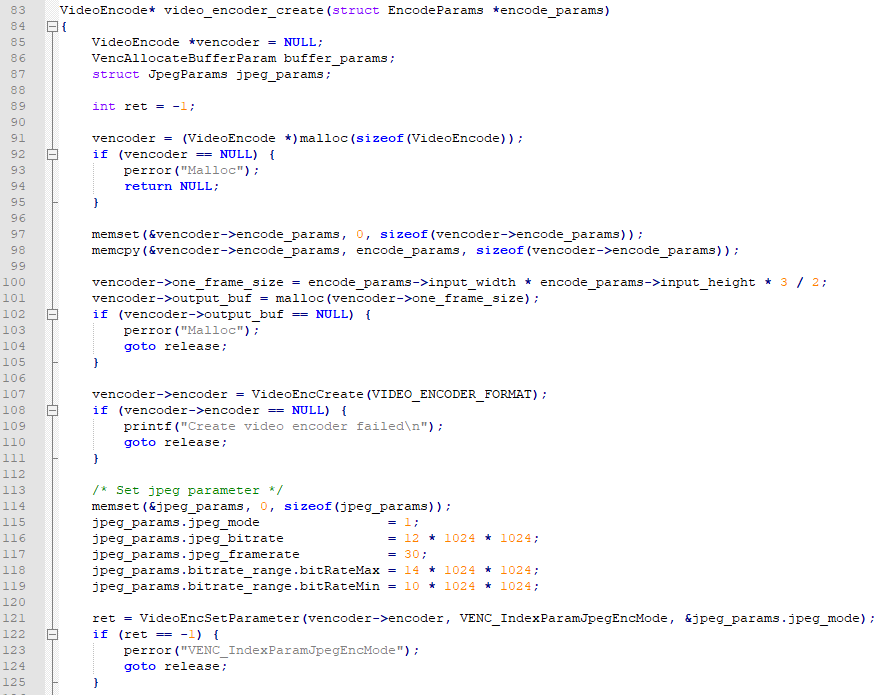

（2）编码模块初始化。



图 21 main.c



（3）摄像头初始化。



图 22 main.c

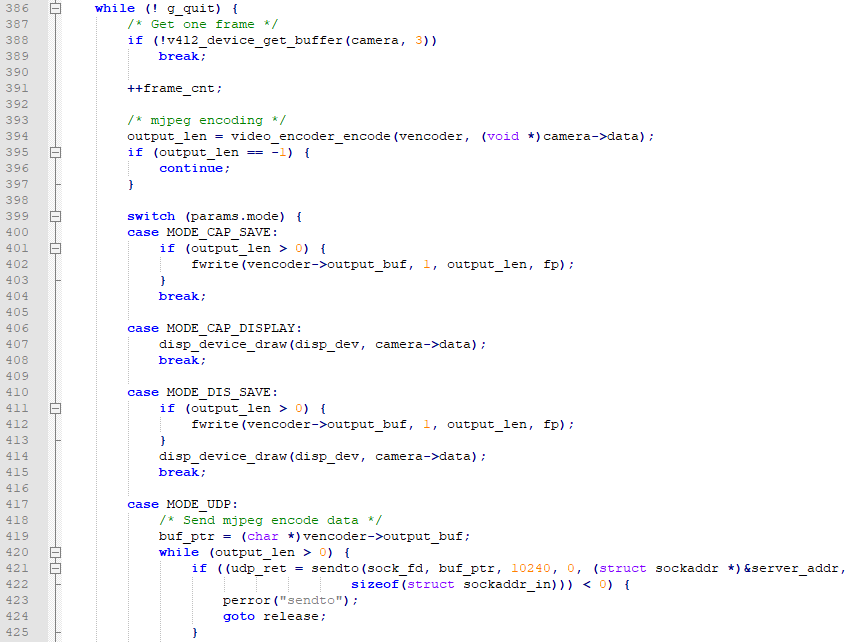

（4）图像采集、编码、显示、保存和UDP发送。



图 23 main.c

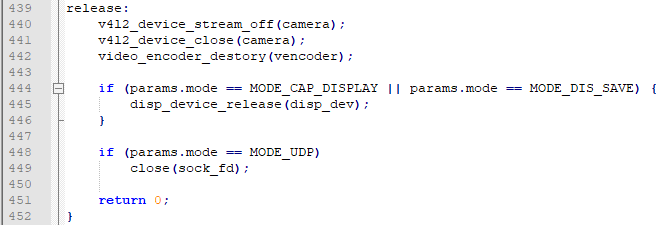

（5）释放资源。



图 24 main.c
