前  言

本文主要介绍基于全志科技T113-i处理器的8/16通道AD采集开发案例，使用的AD芯片为核芯互联CL1606/CL1616（国产）、ADI AD7606/AD7616。适用开发环境：


Windows开发环境：Windows 7 64bit、Windows 10 64bit

虚拟机：VMware15.5.5

Linux开发环境：Ubuntu18.04.4 64bit

U-Boot：U-Boot-2018.07

Kernel：Linux-5.4.61、Linux-RT-5.4.61

LinuxSDK：T113-i_Tina5.0-V1.0(Linux)

无特殊说明情况下，本文默认使用NAND FLASH配置评估板，默认从Linux系统启动卡启动系统（SD启动模式）进行测试。eMMC配置评估板请根据实际情况选择对应目录文件。

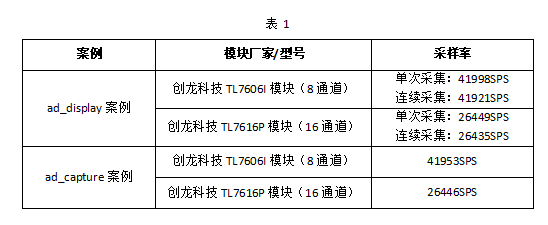

本文档对应案例的测试结果说明如下表所示。





备注：

1. 创龙科技TL7606I模块使用AD芯片为核芯互联CL1606或ADI AD7606，两者均测试通过，且测试步骤无差别。
2. 创龙科技TL7616P模块使用AD芯片为核芯互联CL1616或ADI AD7616，两者均测试通过，且测试步骤无差别。



ad_display案例

案例说明

案例功能：评估板通过SPI总线采集8/16通道AD数据，ARM核心运行Linux应用程序，RISC-V核心运行RTOS程序。RISC-V核心通过rpmsg发送AD数据至Linux应用程序，Linux应用程序接收并转换为电压值，通过Qt显示波形。

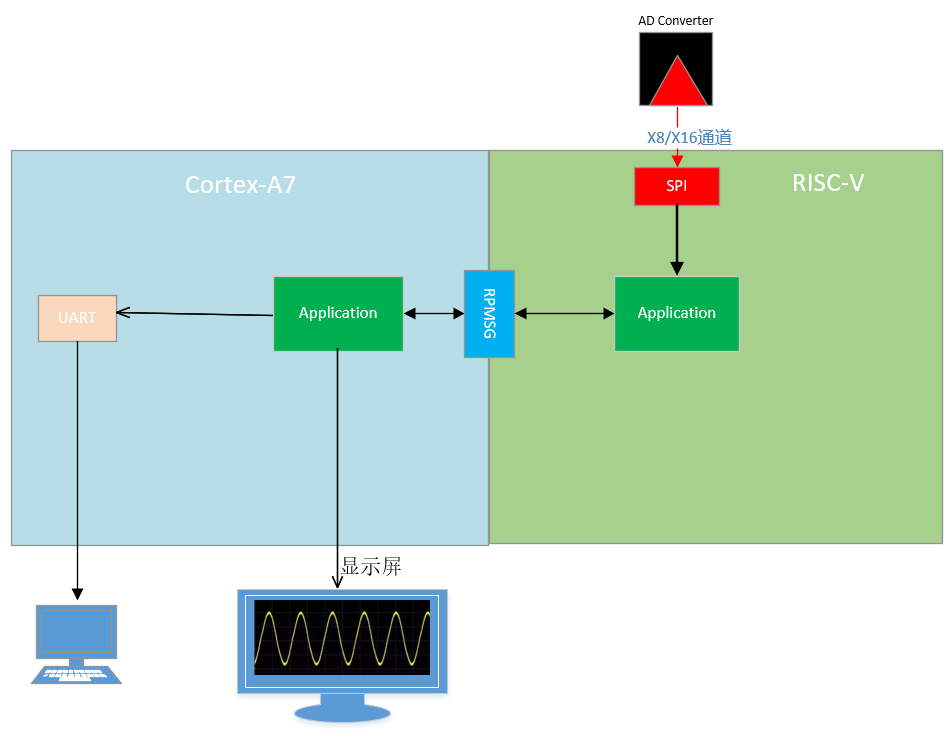

系统工作示意框图如下所示。



图 1 系统工作示意框图



AD采集数据通过rpmsg传输流程图如下所示。



图 2

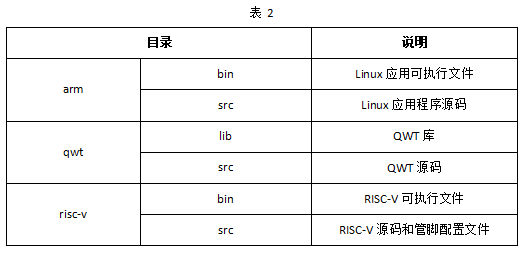

案例源码位于产品资料“4-软件资料\Demo\platform-demos\ad_display\”目录下，具体目录结构说明如下。





案例支持如下2种模式：

1. 单次采集：程序采集1024个数据后，显示静态波形。
2. 连续采集：程序将会连续采集数据，并实时显示动态波形。

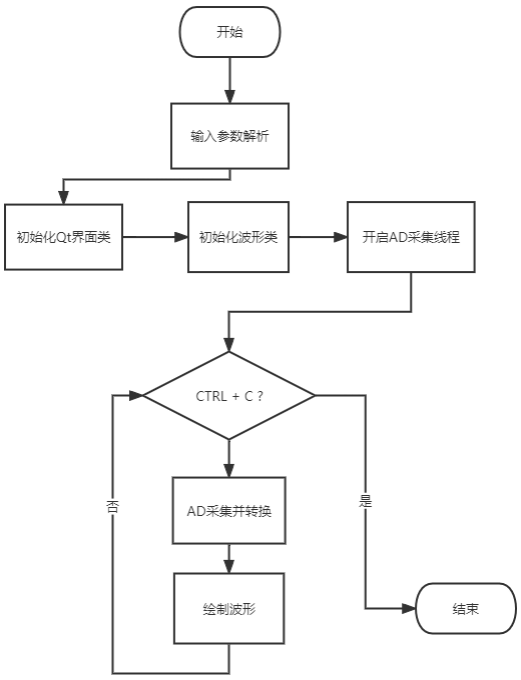

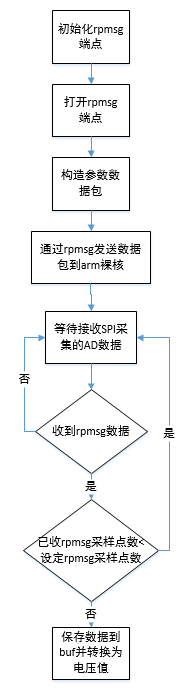

程序流程如下图所示。



图 3 程序流程图



案例测试

TL7606I模块测试

1.硬件连接

请使用HDMI线将评估板HDMI OUT接口与HDMI显示屏连接。

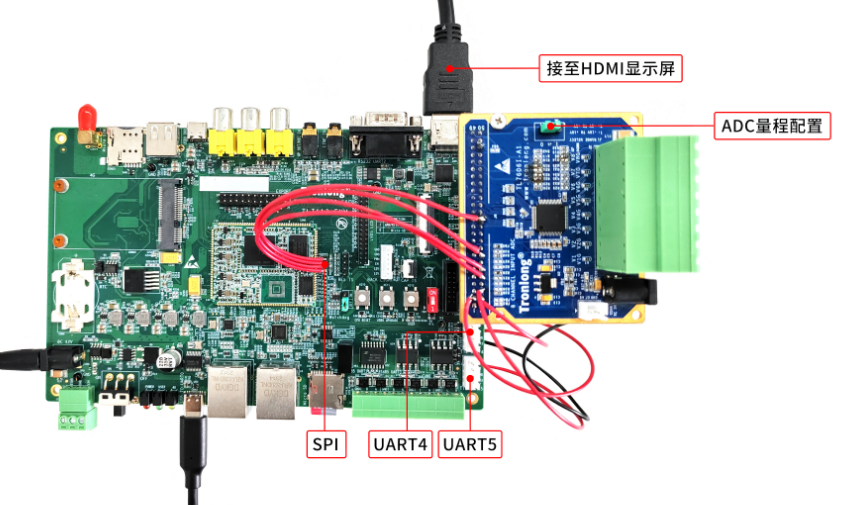

由于评估底板拓展接口未预留SPI总线引脚，因此需参考如下方法进行飞线，并且应尽可能使用短线连接。TL7606I模块使用5V电源供电，J1跳线帽连接至0，使用±5V量程。硬件连接如下图所示。



图 4

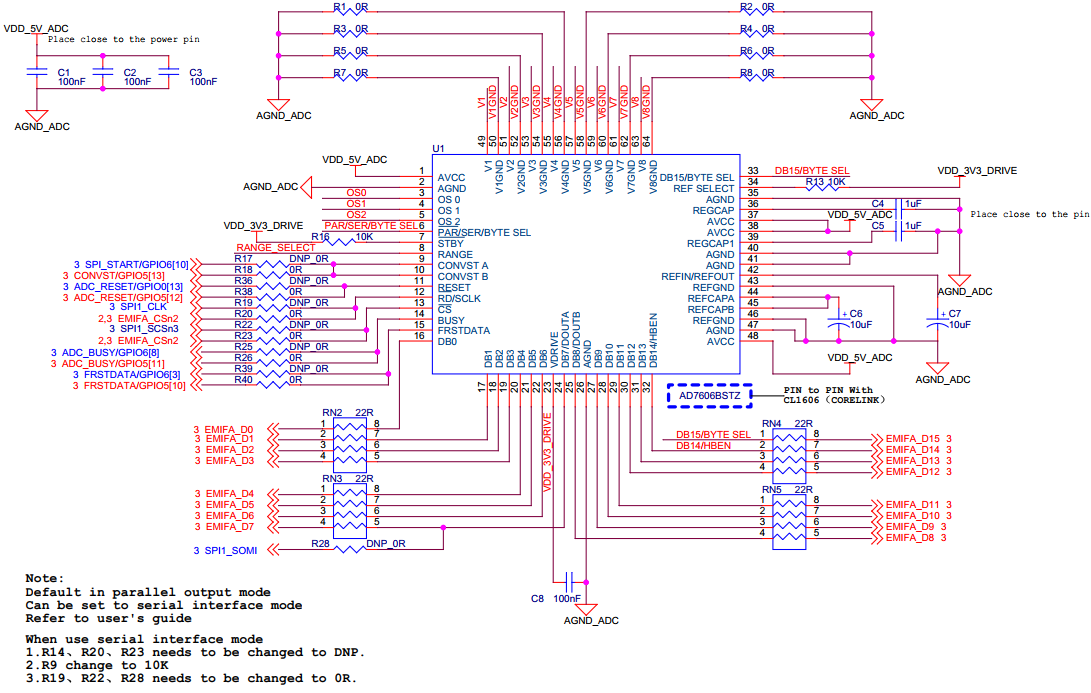

备注：TL7606I模块默认为并行输出模式。本案例是采用串行接口模式，请先参考如下原理图改为串行接口模式。



图 5



将评估底板的R76电阻空贴，避免引脚复用影响SPI_MISO信号。并根据评估底板丝印将SPI1测试点TP25(SPI1 MISO)、TP26(SPI1 MOSI)、TP27(SPI1 CLK)、TP28(SPI1 CS)通过飞线引出。



图 6



图 7

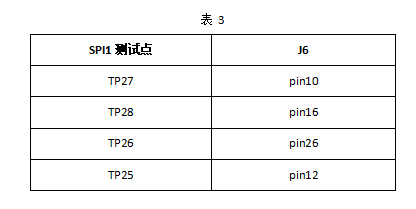

将SPI1测试点飞线引出的引脚与TL7606I模块的J6接口参照下表对应关系进行连接。

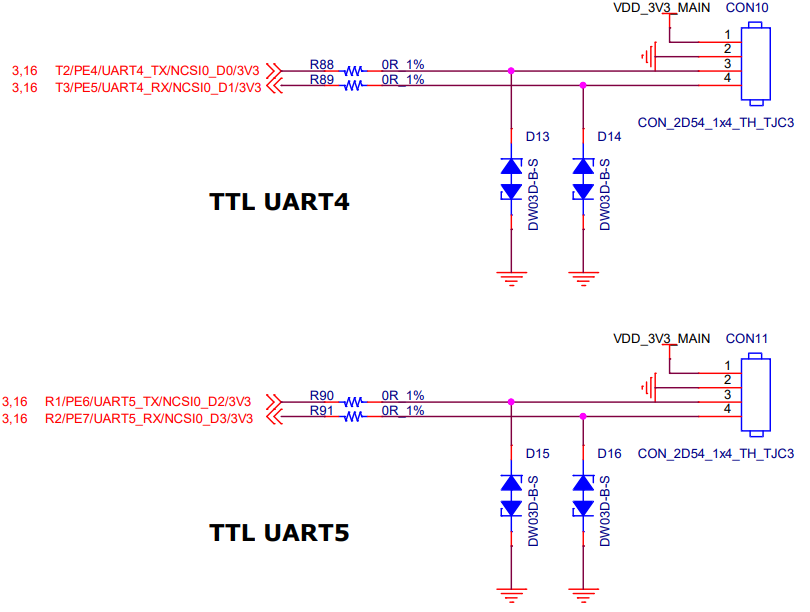

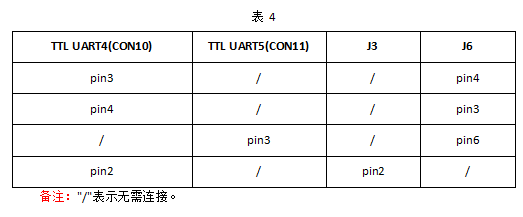

请使用杜邦线或飞线将评估底板TTL UART4(CON10)、TTL UART5(CON11)接口与TL7606I模块的J3、J6接口，参照下表对应关系进行连接，为TL7606I模块提供控制信号。





图 8



案例支持TL7606I模块8通道同时采集与显示。本次测试以TL7606I模块V1和V8通道为例，请将TL7606I模块的V1和V8通道分别正确连接至信号发生器A通道和B通道。信号发生器设置A通道输出频率为1KHz、峰峰值为2.0Vpp（即幅值为1.0V）的正弦波信号，B通道输出频率为1KHz、峰峰值为2.0Vpp（即幅值为1.0V）的正弦波信号，如下图所示。待测信号电压请勿超过模块量程，否则可能会导致模块损坏。





图 9



2.案例测试

在U-Boot命令行执行如下命令，关闭设备树UART1，UART2，UART4，UART5节点并删除reg_usb0_vbus节点GPIO配置。

备注：此修改方法重启评估板后会失效。

Target# fdt set /soc/uart@2500400 status disabled

Target# fdt set /soc/uart@2500800 status disabled

Target# fdt set /soc/uart@2501000 status disabled

Target# fdt set /soc/uart@2501400 status disabled

Target# fdt rm /usb0-vbus gpio

Target# boot





图 10

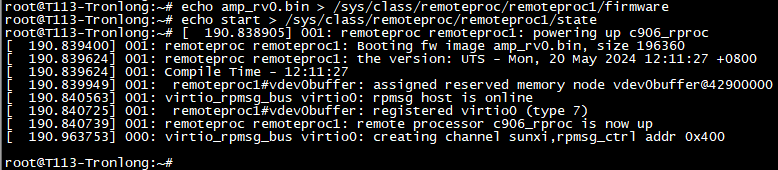

将本案例"risc-v\bin\"目录下的可执行文件amp_rv0.bin拷贝至评估板系统的"/lib/firmware/"目录下，执行如下命令，启动RISC-V核心并加载工程镜像。

Target# echo amp_rv0.bin > /sys/class/remoteproc/remoteproc1/firmware //指定加载的工程镜像

Target# echo start > /sys/class/remoteproc/remoteproc1/state //启用HiFi4 DSP核心并加载工程镜像



图 11

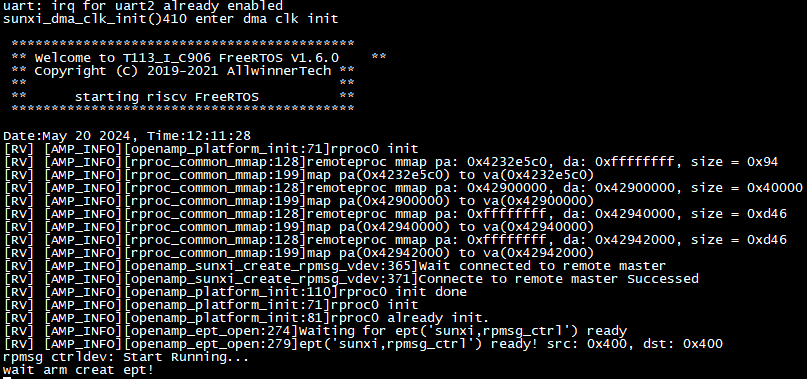

RISC-V核心启动后将自动运行程序，RS232 UART2串口终端将会打印如下类似信息。



图 12



评估板上电后，请将案例bin目录下的可执行文件ad_display拷贝至评估板文件系统任意目录下。同时，将案例"qwt\bin\"目录下的压缩包解压，将解压后的文件拷贝至评估板文件系统"/usr/lib/"目录下。

备注：由于"qwt\bin\"目录下的压缩包文件包含链接文件，因此须将该压缩包拷贝至Ubuntu下解压。

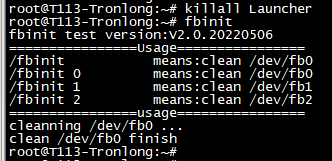

执行如下命令，关闭默认运行的Qt GUI显示，使能Qt程序运行环境。

Target# killall Launcher

Target# fbinit



图 13

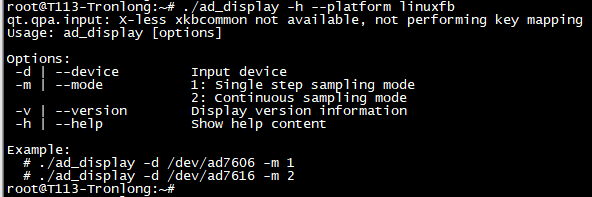

执行如下命令，查询程序命令参数。

Target# ./ad_display --h --platform linuxfb



图 14



（1）单次采集

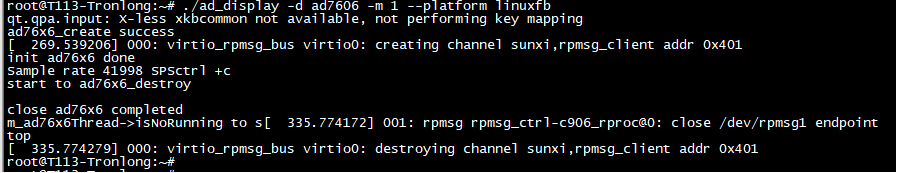

执行如下命令，单次采集1024个数据采样点，本次测试采样率为41998SPS。

Target# ./ad_display -d ad7606 -m 1 --platform linuxfb

参数解析：

-d：指定设备节点；

-m：选择运行模式（1表示单次采集，2表示连续采集）。



图 15

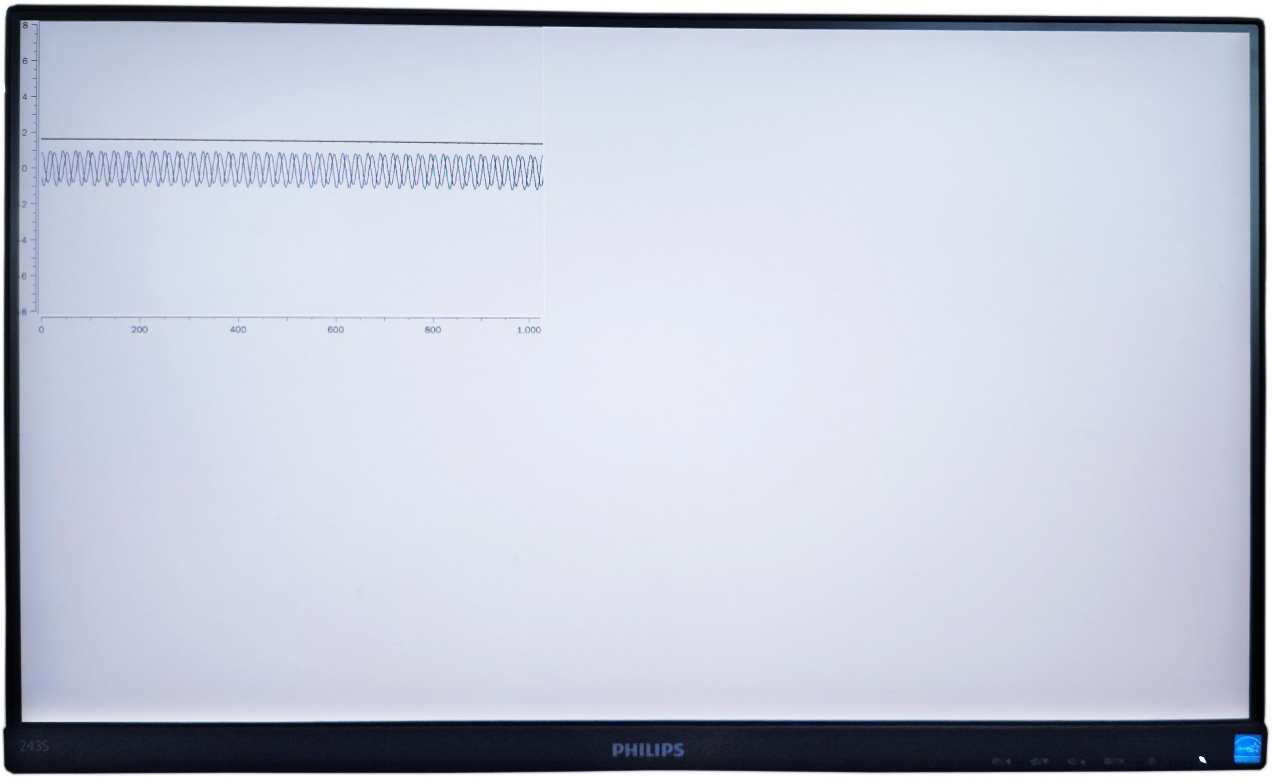

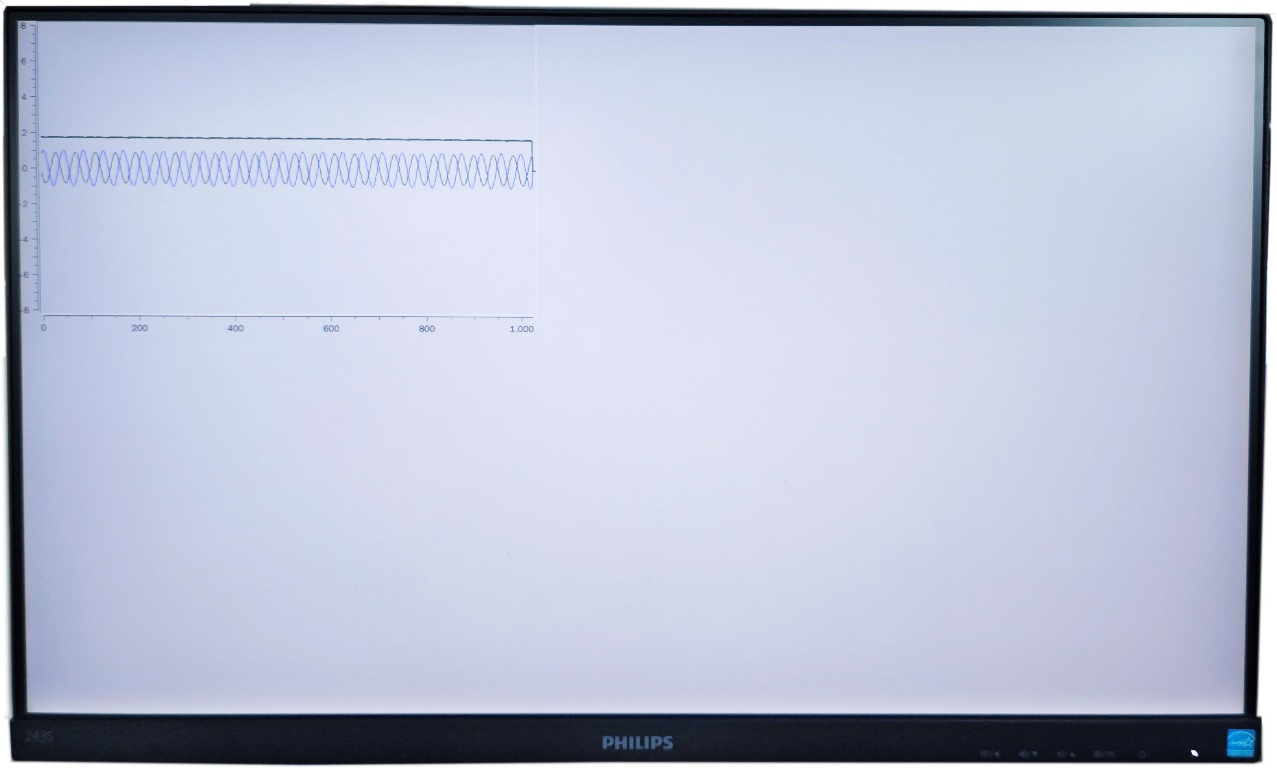

同时，HDMI显示屏将会显示静态波形，如下图所示。

备注：由于波形显示窗口全屏显示将占用较多CPU资源，会导致波形显示延迟，因此案例对波形显示窗口进行缩小。



图 16



按下"Ctrl + C"可停止程序运行。



图 17



（2）连续采集

执行如下命令，以连续采集数据，本次测试采样率为41921SPS。

Target# ./ad_display -d ad7606 -m 2 --platform linuxfb



图 18



同时，HDMI显示屏将会实时显示动态波形，如下图所示。

备注：由于采样率的提高会影响波形实时显示，若波形显示窗口全屏显示将会导致波形显示延迟，因此案例对波形显示窗口进行缩小。



图 19

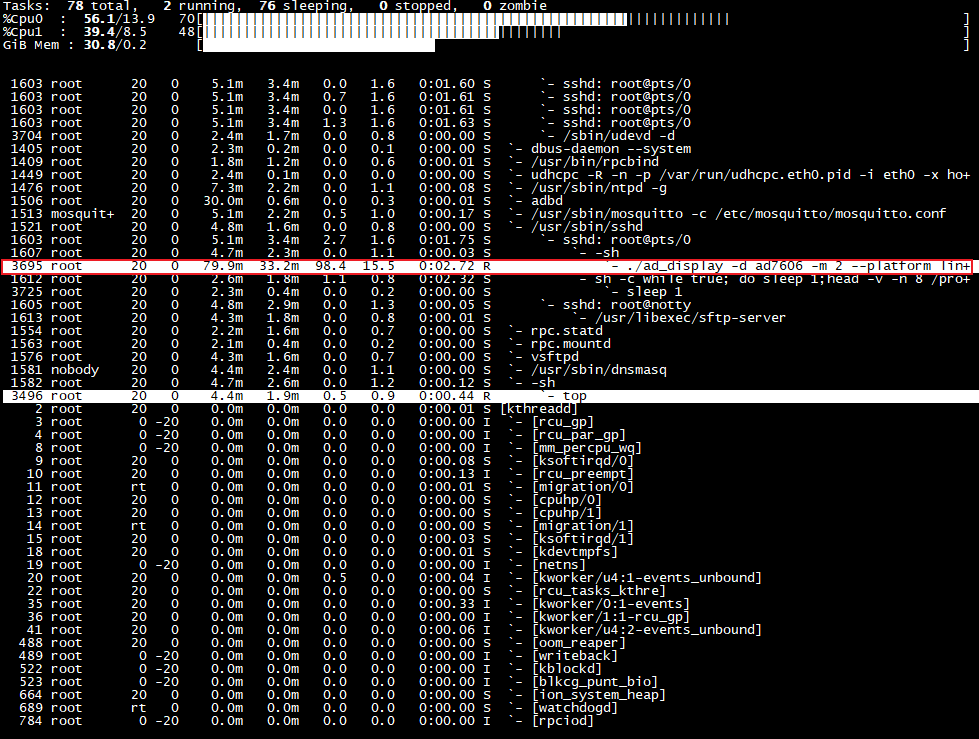

程序运行过程中，CPU0占用率为70%，CPU1占用率约48%。



图 20



按下"Ctrl + C"可停止程序运行。



图 21



TL7616P模块测试

1.硬件连接

请使用HDMI线将评估板HDMI OUT接口与HDMI显示屏连接。

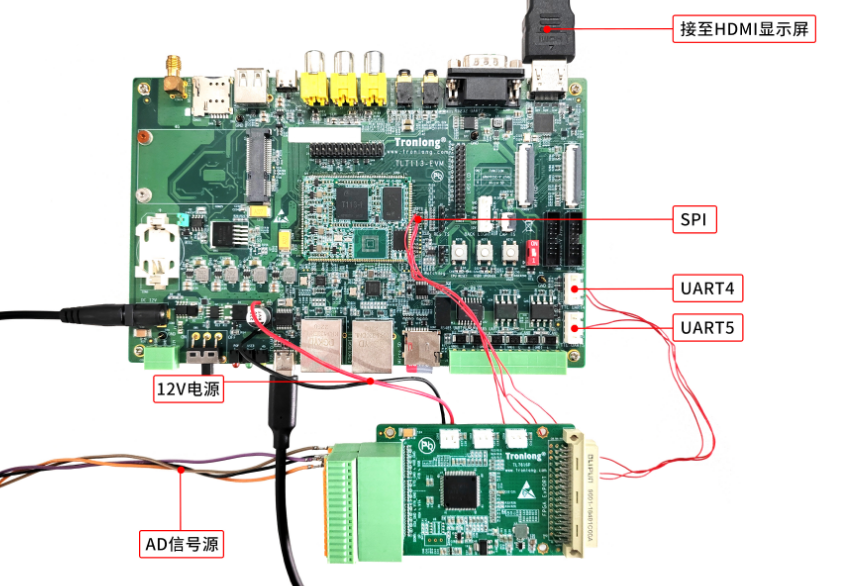

由于评估底板拓展接口未预留SPI总线引脚，因此需参考如下方法进行飞线，并且应尽可能使用短线连接，硬件连接如下图所示。



图 22



将评估底板的R76电阻空贴，并根据评估底板丝印将SPI1测试点TP25(SPI1 MISO)、TP26(SPI1 MOSI)、TP27(SPI1 CLK)、TP28(SPI1 CS)通过飞线引出。



图 23



图 24



将SPI1测试点飞线引出的引脚与TL7616P模块的CON1接口参照下表对应关系进行连接。





请使用杜邦线或飞线将评估底板TTL UART4(CON10)、TTL UART5(CON11)接口与TL7616P模块的CON1接口，参照下表对应关系进行连接，为TL7616P模块提供控制信号。





图 25

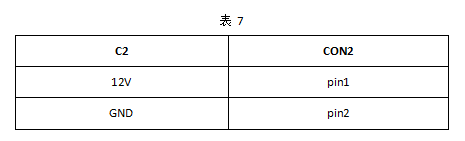

请通过飞线将评估底板C2电解电容器的正负极引出，并与TL7616P模块CON2接口参照下表对应关系进行连接，为TL7616P模块提供12V直流电源。







案例支持TL7616P模块16通道AD数据同时采集与显示。本次测试以TL7616P模块V3A和V5B通道为例，请将TL7616P模块的V3A和V5B通道分别正确连接至信号发生器A通道和B通道。信号发生器设置A通道输出频率为1KHz、峰峰值为2.0Vpp（即幅值为1.0V）的正弦波信号，B通道输出频率为1KHz、峰峰值为2.0Vpp（即幅值为1.0V）的正弦波信号，如下图所示。待测信号电压请勿超过模块量程，否则可能会导致模块损坏。



图 26



2.案例测试

在U-Boot命令行执行如下命令，关闭设备树UART1，UART2，UART4，UART5节点并删除reg_usb0_vbus节点GPIO配置。

备注：此修改方法重启评估板后会失效。

Target# fdt set /soc/uart@2500400 status disabled

Target# fdt set /soc/uart@2500800 status disabled

Target# fdt set /soc/uart@2501000 status disabled

Target# fdt set /soc/uart@2501400 status disabled

Target# fdt rm /usb0-vbus gpio

Target# boot



图 27



将本案例"risc-v\bin\"目录下的可执行文件amp_rv0.bin拷贝至评估板系统的"/lib/firmware/"目录下，执行如下命令，启动RISC-V核心并加载工程镜像。

Target# echo amp_rv0.bin > /sys/class/remoteproc/remoteproc1/firmware //指定加载的工程镜像

Target# echo start > /sys/class/remoteproc/remoteproc1/state //启用HiFi4 DSP核心并加载工程镜像



图 28



RISC-V核心启动后将自动运行程序，RS232 UART2串口终端将会打印如下类似信息。



图 29



评估板上电后，请将案例bin目录下的可执行文件ad_display拷贝至评估板文件系统任意目录下。同时，将案例"qwt\bin\"目录下的压缩包解压，将解压后的文件拷贝至评估板文件系统"/usr/lib/"目录下。

备注：由于"qwt\bin\"目录下的压缩包文件包含链接文件，因此须将该压缩包拷贝至Ubuntu下解压。

执行如下命令，关闭默认运行的Qt GUI显示，使能Qt程序运行环境。

Target# killall Launcher

Target# fbinit



图 30



执行如下命令，查询程序命令参数。

Target# ./ad_display --h --platform linuxfb



图 31



（1）单次采集

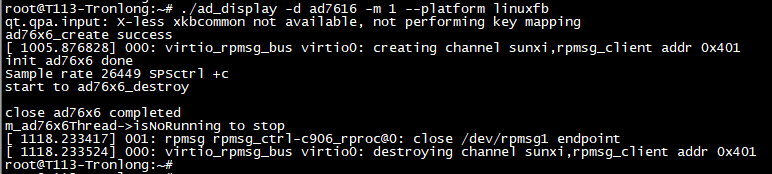

执行如下命令，单次采集1024个数据采样点，本次测试采样率为26449SPS。

Target# ./ad_display -d ad7616 -m 1 --platform linuxfb

参数解析：

-d：指定设备节点；

-m：选择运行模式（1表示单次采集，2表示连续采集）。



图 32



同时，HDMI显示屏将会显示静态波形，如下图所示。





图 33



按下"Ctrl + C"可停止程序运行。



图 34



（2）连续采集

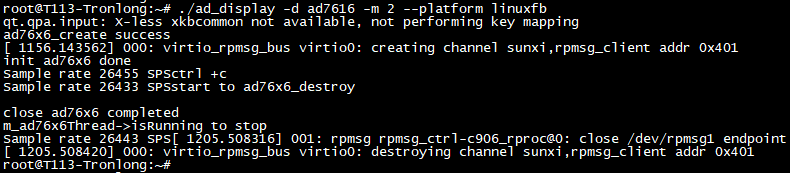

执行如下命令，以连续采集数据，本次测试采样率为26435SPS。

Target# ./ad_display -d ad7616 -m 2 --platform linuxfb



图 35



同时，HDMI显示屏将会实时显示动态波形，如下图所示。



图 36



程序运行过程中，CPU0占用率为25%，CPU1占用率约为100%。





图 37



按下"Ctrl + C"可停止程序运行。



图 38



由于篇幅过长等原因，部分内容均不逐一展示，如需获取完整版详细资料，请关注创龙科技微信公众号或官网，或者评论区留言，感谢您的支持！
