视频转换芯片LT6211UX简介：HDMI 2.0转LVDS/MIPI,支持4K60Hz

1. LT6211UX简介

LT6211UX是一个高性能HDMI2.0到LVDS &MIPI转换器。

HDMI2.0输入支持高达6Gbps的数据速率为4k@60Hz视频提供足够的带宽。数据解密支持HDCP2.2。

对于LVDS输出，LT6211UX可以配置为单端口；双端口或四端口LVDS带1个高速时钟通道，并在3~4个高速数据通道上运行最大1.2Gbps/lane，可支持总数带宽高达19.2Gbps。

对于MIPI DSI/CSI输出，LT6211UX功能可配置单端口，双端口或四端口MIPI DSI/CSI 1高速时钟通道，1~4高速数据通道最大运行速度为2Gbps/lane，可以支持总带宽高达32Gbps。LT6211UX支持突发模式DSI视频数据传输。

LT6211UX支持灵活的视频数据映射路径2D和3D应用。

两个数字音频输出接口，I2S和SPDIF。I2S接口支持8-ch LPCM和SPDIF接口支持2-ch LPCM或压缩音频，都在最大192kHz采样率。

该装置具有自动操作的能力由集成微处理器启用，该微处理器使用嵌入式SPI闪存固件存储。系统控制也可以通过配置I2C从机接口。



2. LT6211UX

HDMI2.0信号输入

支持HDMI2.0b, HDMI1.4和DVI1.0

支持HDCP2.2和HDCP1.4

数据速率高达6Gbps

自适应接收机均衡

支持4k@60Hz

支持的3D格式：

对于HDMI -> LVDS：

直接3D输出

2路2D L/R输出

对于HDMI -> MIPI：

框架包装（渐进式），并排（半/满），顶和底线，备选方案

支持的视频格式：

对于HDMI -> LVDS：

禁用CSC: 24位RGB

CSC enabled: 24位YCbCr4:4:4, 16/20/24位YCbCr4:2:2

对于HDMI -> MIPI：

禁用CSC: 24/30/36位RGB， 16/20/24位YCbCr4:2:2, 8位YCbCr4:2:0

启用CSC: 24位RGB/YCbCr4:4:4, 16/20/24位YCbCr4:2:2

集成EDID阴影

单/双/四端口LVDS发射器

兼容VESA和JEIDA标准

1/2/4个可配置端口

每个端口1个时钟通道和3/4个可配置数据通道

每个数据通道1.2Gbps

可编程变送器摆动

6位和8位颜色深度

3D支持：直接3D输出，2路2D L/R输出

单/双/四端口MIPI DSI/CSI发射器

符合DCS1.1、D-PHY1.2、DSI1.3和CSI-2标准1.3

1/2/4个可配置端口

每个端口1个时钟通道和1/2/3/4个可配置数据通道

每个数据通道80Mbps~2Gbps

可编程变送器摆动和预强调

3D支持：两个端口同时传输L和R帧或奇数- l /偶数-R替代像素

DSI支持突发模式和非突发模式

DSI支持的视频格式：

CSC禁用：打包16/18/24/30/36位RGB，封装18位RGB，封装16/24位YCbCr4:2:2，松散封装20位YCbCr4:2:2，封装12位YCbCr4:2:0

启用CSC：封装16/18/24位RGB，松散封装18位RGB，封装16位YCbCr4:2:2

CSI支持视频格式：

禁用CSC: RGB565/666/888， YUV422 8/10位，传统YUV420 8位

启用CSC: RGB565/666/888， YUV422 8位

每个半部分最大64像素重叠

每个端口的视频流复制模式

数字音频输出

I2S接口支持8声道音频，带采样速率为32~ 192khz，采样大小为16~24位

SPDIF接口支持PCM、杜比数字、DTS帧率高达192kHz的数字音频

兼容IEC60958或IEC61937

其它

CSC: RGB <-> YUV444 <-> YUV422，仅支持8位

集成CEC控制器（无命令解析）

外部振荡器

集成微处理器

内置SPI flash固件和HDCP密钥

用于系统控制的gpio

集成100/400kHz I2C从站

通过SPI或I2C接口升级固件

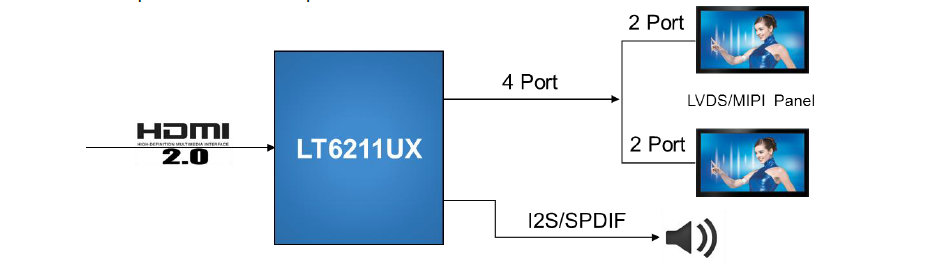

3. 应用场景

显示器

VR
