《高频电子线路》 —— 选频网络

此篇文章内容来源于【中国大学MOOC 华中科技大学通信（高频）电子线路精品公开课】，此篇文章仅作为笔记分享。

---

目录

选频网络

常见的选频网络（理想）

电感和电容

电感的品质因素Q

选频网络分类

 小结

---

选频网络

发端和收端的频率不一致，很显然无法通信，对于此门课，我们需要发端和收端的频率一致。其次，我们需要在收端，对于我们想要接收的频率进行选频，同时滤除我们所不需要的噪声，这就是选频网络所要达到的功能。

常见的选频网络（理想）

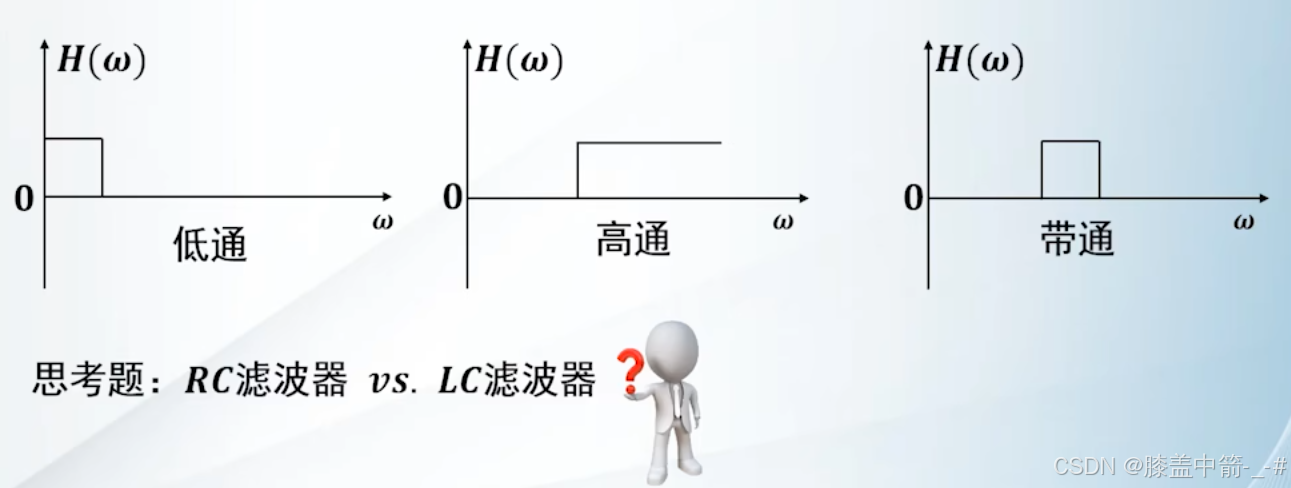

对于低频信号，常常使用RC滤波器；对于高频信号，常常使用LC滤波器。
若想知道RC和LC滤波器本质的区别，可以看此篇文章【RC滤波器与LC滤波器详解】。

电感和电容

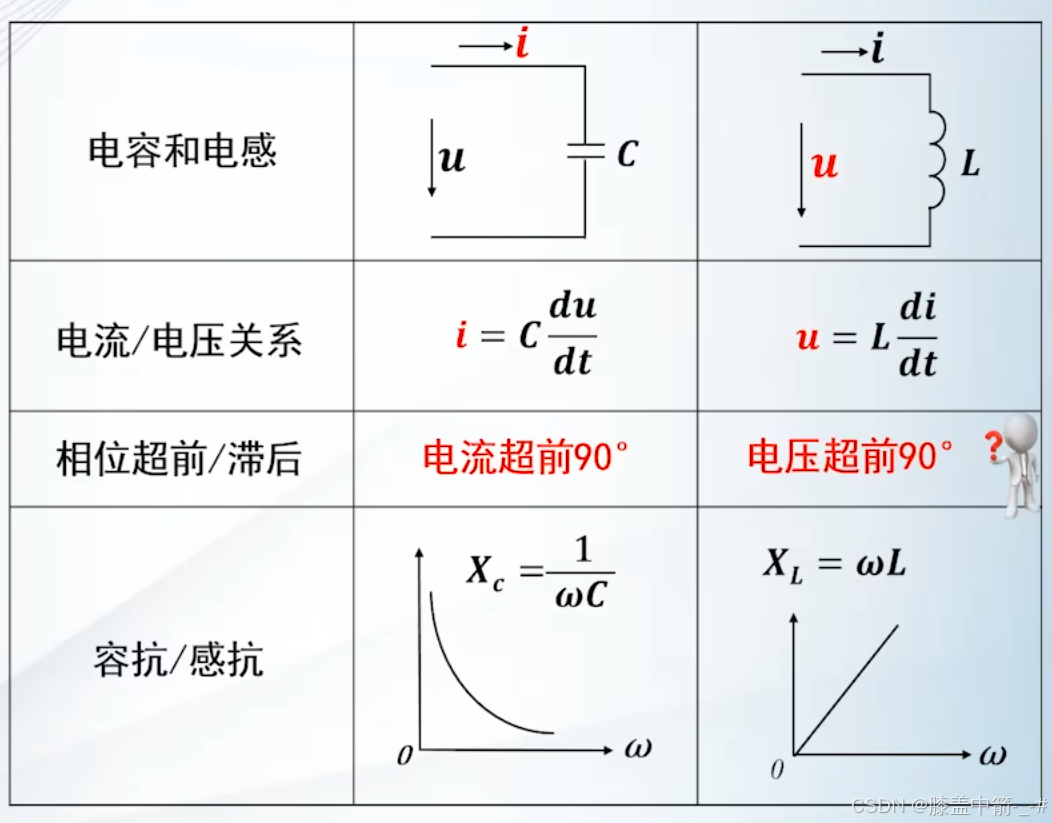

由于电容是电流相位超前90°，故电压不能突变；电感是电压相位超前90°，故电流不能突变。
对于电容和电感的电流与电压的超前与滞后，想了解本质原因可以参考此篇文章：怎么理解电流超前电压、电压超前电流？

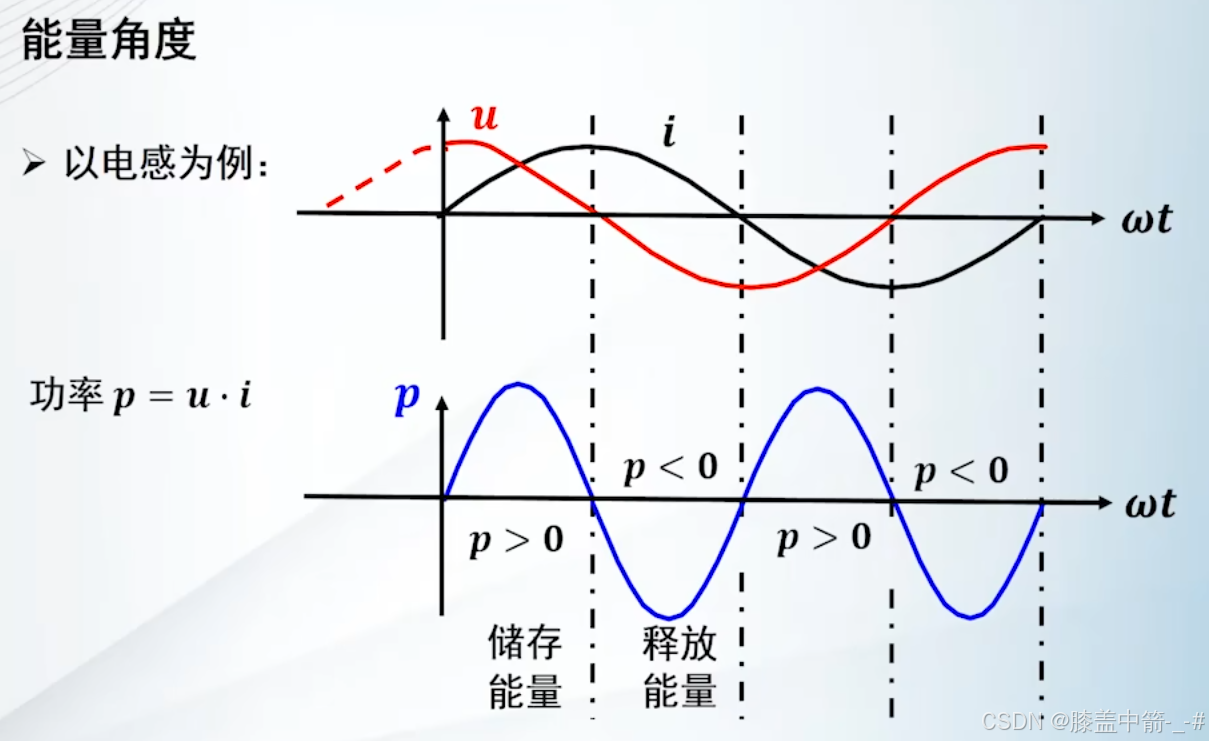

从能量的角度看，电感和电容都是储能元件，这两个可以结合起来，一个储存能量，一个释放能量，从而形成一个能量的互相转移，进而产生谐振，可以被用于选频。

电感的品质因素Q

由于电感是由线圈绕制的，是存在电阻的，其被称为损耗电阻，会消耗能量。

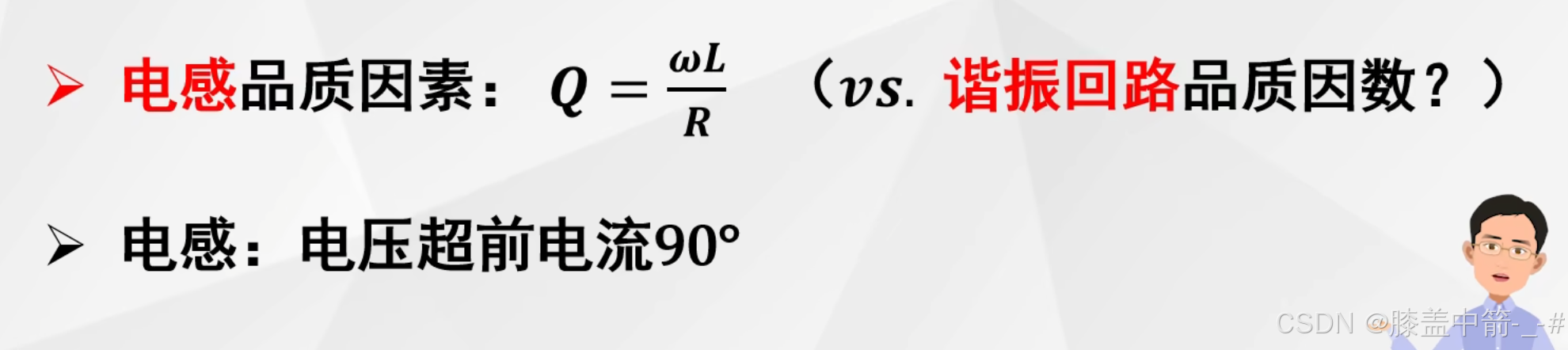

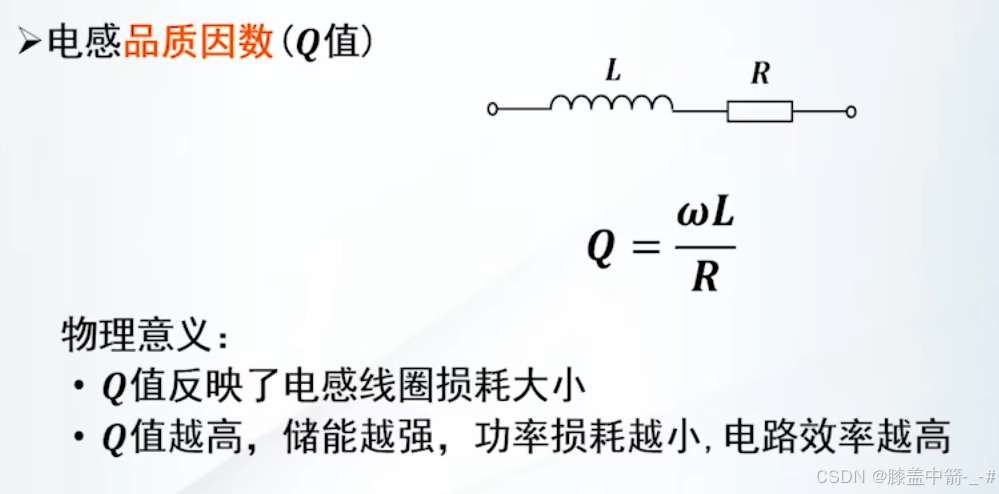

公式：品质因素Q = 电感的感抗 / 损耗电阻的阻值
损耗电阻越小，损耗能量越少，储能能力越强。

学习电感的品质因素可以为回路的品质因素做铺垫。

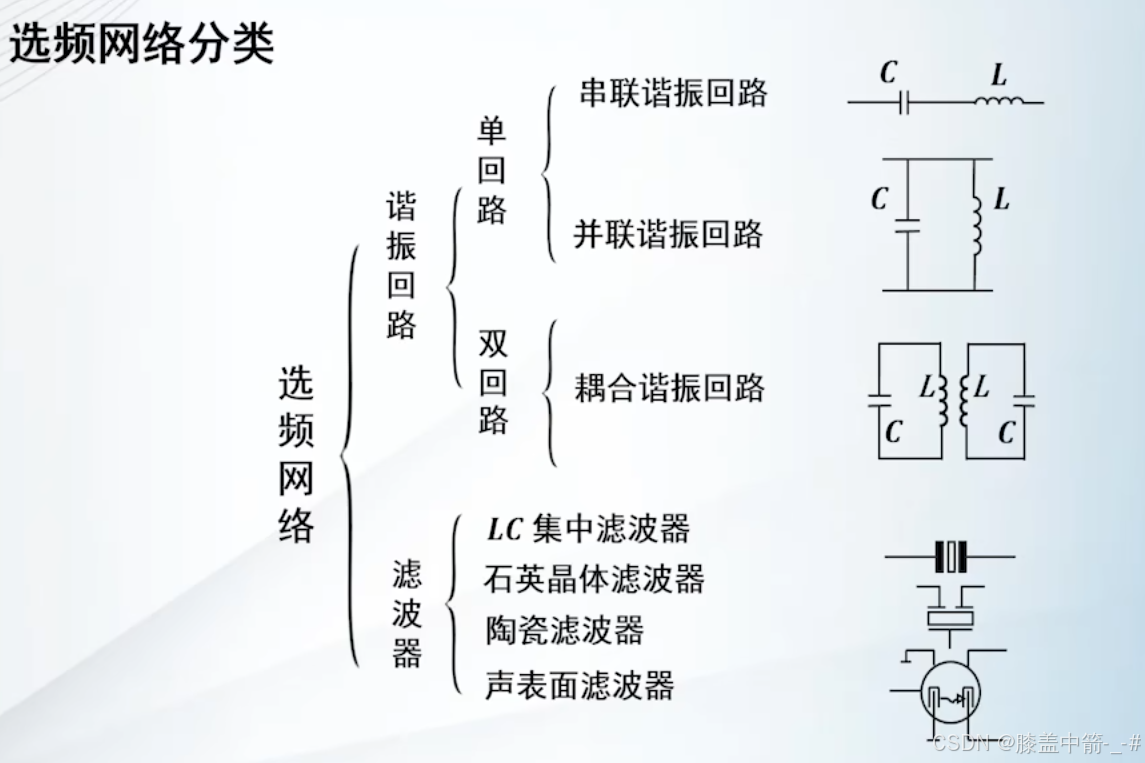

选频网络分类
