PCIe的理解

1. 如何理解PCIe传输的可靠性？

物理介质是不可靠的，可靠性是通过高层协议确保在不可靠的物理层之上建立可靠的传输，PCIe有点对点的特点,PCIe设备之间点对点可靠性主要是是通过数据链路层的ACK/NACK机制¹（类似于TCP的ACK/NACK机制）来保证，PCIe数据链路层可靠性是PCIe系统可靠性的一大特色也是主要手段，但是单独数据链路层无法保证PCIe系统端到端（如CPU到EP设备）可靠性，数据事物层的ECRC为端到端提供了可靠性保证。具体来说如果系统中PCIe switch内部出现不可靠，TLP在不同端口之间传输出现错误，那么ECRC在接受侧的检测可以发现这种错误，如果Switch支持检测ECRC错误也会检测，但是不会纠正这个错误会将TLP报文原封不动的转发。

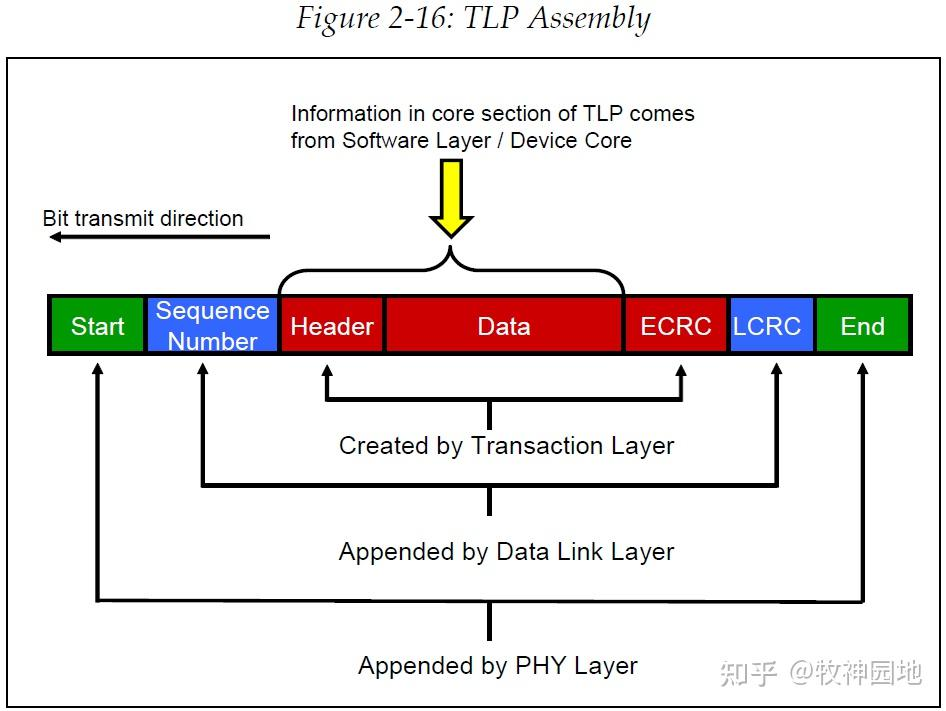

展开来讲 ECRC 字段区域在通过源设备和目标设备之间的任何服务点（service point，即PCIe Switch或RC端口）时都不改变，这使得目的端可以用它来验证在整个传输过程中（举个栗子：经过Switch内部转发时）都没有发生错误。TLP 的核心部分由事务层转发至数据链路层，数据链路层负责在 TLP 中添加一个序列号（Sequence）和链路层校验LCRC（Link CRC, 链路CRC）；LCRC 被接收端用来进行错误检查，并将链路上传输的每个数据包的检查结果都汇报给发送端。

——LCRC只负责PCIe物理链路两端的传输是否正确：当数据包到达PCIe Switch的一个端口，并进行错误检查（LCRC）和路由检查，然后当它被从另一个端口发出时，设备会计算出一个新的 LCRC 值并添加在数据包中，新的LCRC 会取代老的 LCRC。
——如果 LCRC 已经证明了链路传输的正确，那么 ECRC 还有什么作用呢？因为LCRC有以个地方的传输错误没有被检查，那就是负责路由数据包的设备内部；因为数据在PCIe Switch的转发过程中（Switch内部交换过程）并不会对LCRC进行校验，此时如果转发过程中出现了错误，那么就需要更内层封装的ECRC来进行校验了；接收端对LCRC的检测只能说明对接的PCIe物理链路传输没有问题，而不能保证TLP数据包本身是否正确。
