TCP/IP协议栈在Linux内核中的运行时序分析
可选题目三：TCP/IP协议栈在Linux内核中的运行时序分析
在深入理解Linux内核任务调度（中断处理、softirg、tasklet、wq、内核线程等）机制的基础上，分析梳理send和recv过程中TCP/IP协议栈相关的运行任务实体及相互协作的时序分析。
编译、部署、运行、测评、原理、源代码分析、跟踪调试等
应该包括时序
一， 基础概念简介
1.什么是TCP/IP?
TCP/IP 也即传输控制协议/网际协议（Transmission Control Protocol / Internet Protocol），是一类通信协议，也是因特网种最根本的协议，用于提供已连接因特网的计算机进行通信。TCP/IP 定义了电子设备（比如计算机）如何连入因特网，以及数据如何在它们之间传输的标准。当然，TCP/IP协议不仅仅是指TCP和IP两个协议，而是指一类协议，如下图所示，对于四层模型，应用层中Telnet、FTP、SMTP等协议及传输层TCP/UDP协议也包括其中。以此命名，也只是因为在TCP/IP协议中TCP协议和IP协议最具代表性。
2.osi七层模型
OSI参考模型将网络结构划分为七层，即物理层、数据链路层、网络层、传输层、会话层、表示层和应用层。每一层均有自己的一套功能集，并与紧邻的上层和下层交互作用。在顶层，应用层与用户使用的软件进行交互，在七层模型中，每个分层都接受由它下一层所提供的特定服务，并且负责为自己的上一层提供特定的服务。需要注意的是OSI为理论参考模型，现在普遍采用的是下面介绍的四层模型。
3. TCP/IP四层模型
基于TCP/IP的参考模型将网络结构分成四层，分别是网络访问层、网际层、传输层和应用层。相对于OSI参考模型，去掉了会话层和表示层（这两层的功能被合并到应用层实现）。同时将OSI参考模型中的数据链路层和物理层合并为网络访问层。
4.Socket
Socket接口是TCP/IP网络的API，独立于具体协议的网络编程接口，在TCP/IP模型中，socket套接字主要位于传输层和应用层之间。Socket接口定义了许多函数或例程，可以用它们来开发TCP/IP网络上的应用程序，事实上，它是设计模式的一种应用，用于让编程变的更简单。
二、套接口层相关结构
1.socket结构
2.proto_ops 结构：套接口系统调用到传输层函数的跳转表，完成从套接口层到传输层的映射功能
3.sock结构：公用的网络描述块，定义了基本的传输控制块结构。与具体的协议无关。
4.proto结构：在proto_ops 结构的基础上，进一步将传输层和网络层之间进行映射
5.net_proto_family：每一个协议族都会用net_porto_family结构的一个实例进行表示，在初始化时，会调用sock_register函数进行统一的注册
三、 Socket系统调用
1.sys_socketcall
在Linux系统中，所有的socket系统的调用总入口都为sys_socketcall，其函数原型为：
函数的两个形参含义如下：
*call:每个数字代表一个操作码，一共17种，具体操作码对应情况如下：
对一些常用操作的说明：
SYS_SOCKET: 创建一个套接口，若创建成功，返回一个打开的文件描述符
SYS_BIND:将套接字地址与套接字号相绑定
SYS_CONNECT: 建立连接
SYS_LISTEN: 仅在TCP服务器端调用，将套接字转换到LISTEN状态
SYS_ACCEPT: 用于面向对象的连接器，用于接受新的连接
SYS_SEND:见下分析
SYS_RECV:见下分析
*args参数：为一个指针，指向数组，其可以根据不同的操作码要求，从用户态复制相应长度的数据，结构如下：
2.SYS_SOCKET()函数分析：

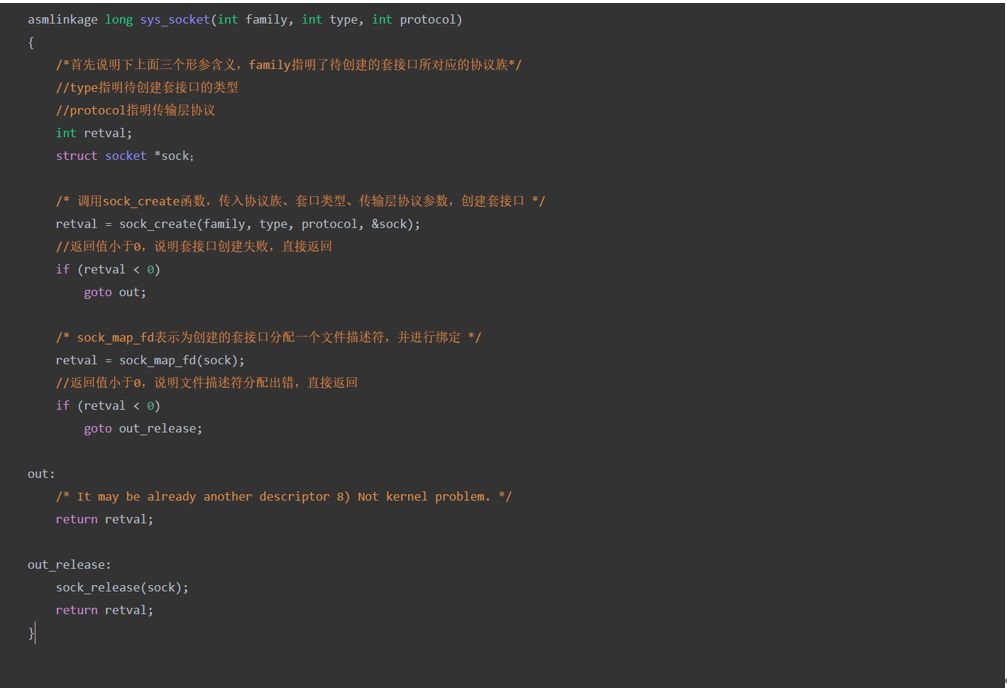

前面有同学对该函数进行了一定的分析，但是仍不够全面，在此做一定的补充。首先对源码进行分析：
我们发现在sys_socket函数中，还调用了两个函数：socket_create()以及socket_mp_fd()，下面我们进一步对这两个函数进行进一步的解析：
- sock_create()
事实上，我们可以看到该函数只是将__socket_create()进行了简单封装，并将最后一个参数默认设置为0，所以我们这里将对__socket_create()做解析即可。

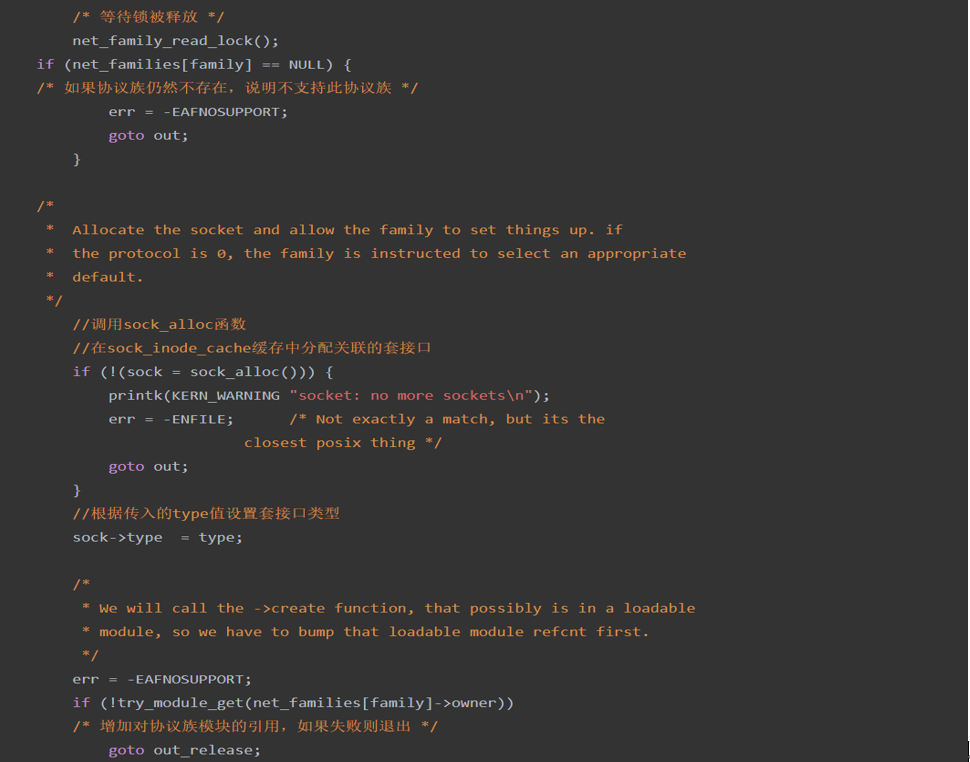

__socket_create()函数解析：
2.socket_mp_fd（）
socket_map_fd的功能实际上是将socket套接口与文件描述符进行绑定（实际上我们从函数名也可以推测出）。
综上所述，由此我们可以得到sys_socket的函数调用时序图大致如下：
跟踪调试结果：
四、 Send系统调用分析：
事实上sys_send只是对sys_sendto函数的简单封装：
同时未指定数据输出的目的地址（参数为NULL），所以采取默认地址，即connect函数连接的那个地址。

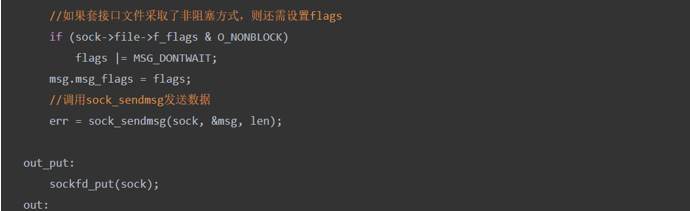

所以我们对sys_sendto函数进行分析即可，实际上该函数的作用是将数据报发送至指定的目的地址，下面对源码进行分析：

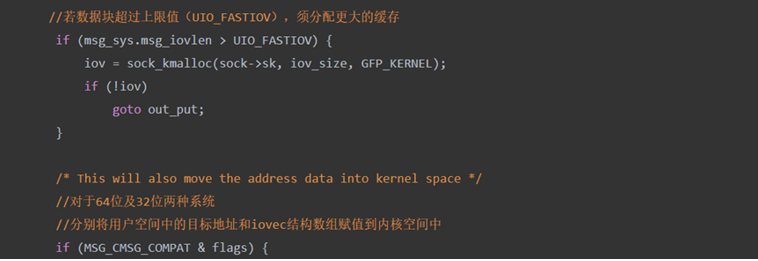

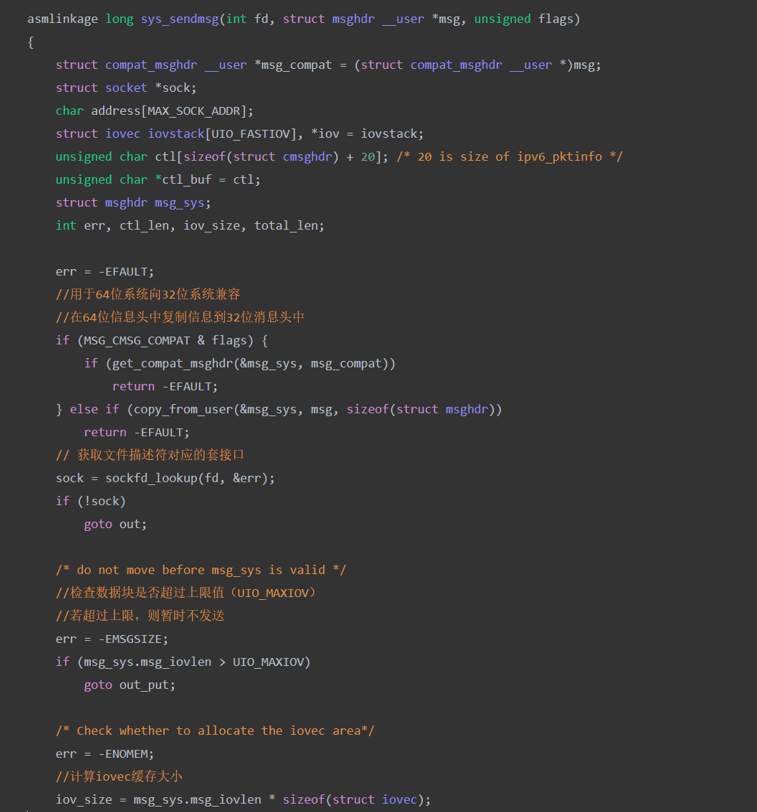

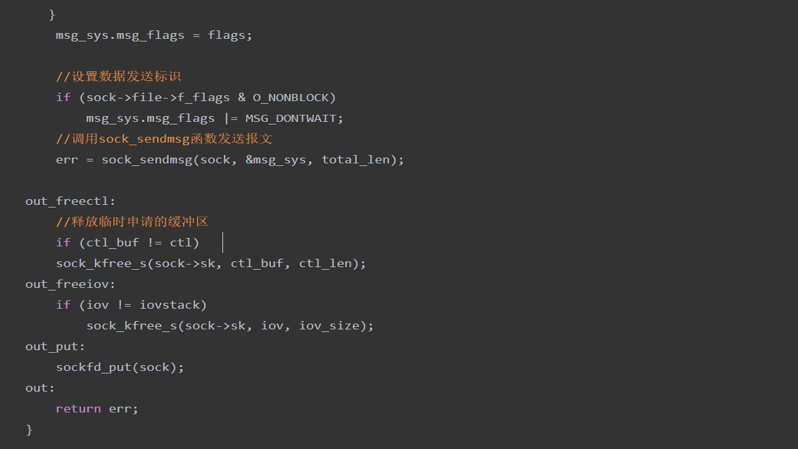

我们发现在sys_sendto函数种最终还是通过调用SYS_SENDMSG函数进行发送数据，所以我们接着对SYS_SENDMSG函数做分析。该函数的主要工作是将用户空间的信息复制到内核空间中，然后再逐级调用发包接口发送数据。具体到源码的解析如下：
通过上述源码的分析，我们大致可以画出sendmsg函数的系统调用过程
调试结果：
五、RECV系统调用分析：
与send过程类似，相当于镜像操作。这里就没必要详细展开了。直接给出调用过程图如下：

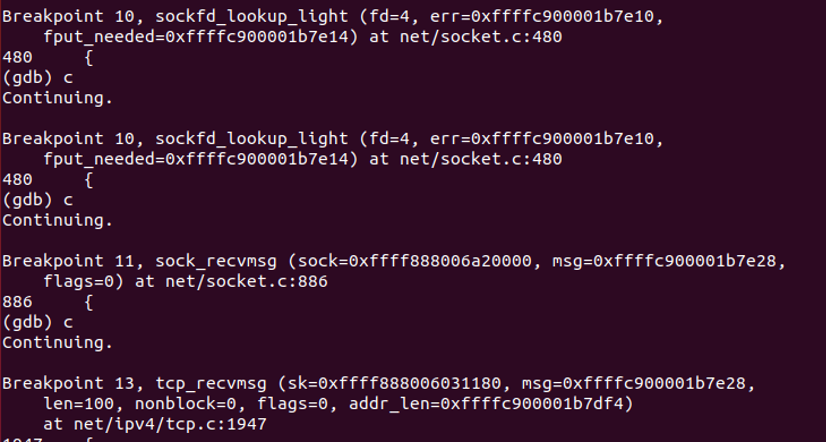

调试结果：
五、 传输层部分
网际层向传输层方向：
各调用函数作用说明：
1.tcp_v4_rcv()：充当网络层与传输层的接口，传输层报文处理入口函数
2.__inet_lookup_v4_lookup()：在ehash或者bhask中查找传输控制块，若无找到则进行退出， 并通过tcp_v4_send_reset(skb)发送RST段给对方，如果报文被损坏则无法发送rst，直接丢包
3.xfrm4_policy_check()：进行安全检查
4.sk_filter()：看是否符合过滤器规则
5.tcp_v4_do_rcv()：传输层处理TCP段的主入口
6.tcp_rcv_established()：当连接已经建立时，用快速路径处理报文
7. tcp_v4_hnd_req():为侦听套口，处理半连接状态的ACK消息
8. tcp_child_process（）：不是侦听套接字，说明已经建立了半连接。调用此函数初始化子传输控制块，如果失败则向客户端发送rst段，即tcp_v4_send_reset()
调试结果：
传输层向网际层方向：
大致经历了以下几个步骤：
调用Tcp_sendmsg函数检查链接状态，并同时获取链接的MSS。创建该数据包的 sk_buffer 数据结构实例 skb，从 userspace buffer 中拷贝 packet 的数据到 skb 的 buffer。构造数据包头部,接而计算 TCP 校验和（ack）和顺序号(seq)。最后调用ip_queue_xmit函数将数据包传输到网际层进行处理。
这里主要对Tcp_sendmsg函数的调用逻辑进行补充分析，该函数只要检查已经建立的 TCP connection 的状态，然后获取有效的 MSS，Tcp_sendmsg函数的内部调用顺序如下：
各调用函数作用说明：
1.Tcp_sendmsg分析：sendmsg系统调用在TCP层的实现
2.lock_sock()：获取套接口的锁
3.sock_sndtimeo()根据标志计算阻塞超时时间
4.sk_stream_wait_connect()：对于不能发送信息状态须等待连接正确建立，超时
5.tcp_current_mss()：获得有效的MSS
六、网际层：
网际层到传输层方向：
各调用函数作用说明：
1.Ip_rcv函数：对IP头部合法性进行严格检查，如数据报文长度、首部长度、是否为共享数据包，然后把具体功能交给ip_rcv_finish
2.ip_rcv_finish函数：如果还未为该数据报查找输入路由缓存，调用ip_route_input为其查找输入的路由缓存，接着处理IP数据报首部中的选项，最后根据输入路由缓存输入到本地或转发。
3.Ip_forward: 数据报转发的接口函数。
4.Ip_forward_finish:完成输入ip数据报的转发
5.Ip_local_deliver:处理输入到本地的IP数据报，将分片进行重组，获得完整数据报，之后调用ip_local_deliver_finish函数进行数据传输。
6.ip_local_deliver_finish:将数据报从网络层传递到传输层。

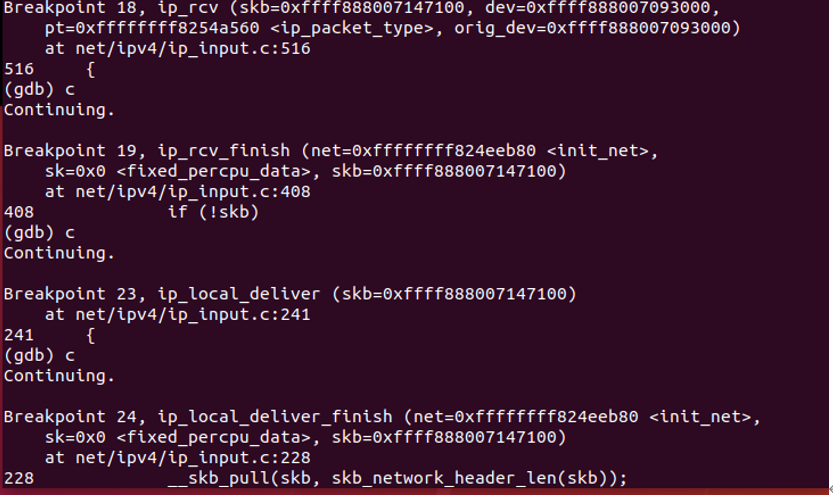

调试结果：

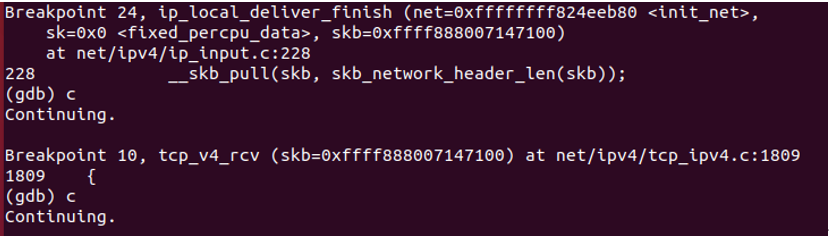

同时发现了传输层与网络层接口部分·：
网际层到网络访问层方向：
各调用函数作用说明：
Ip_queue_xmit:将TCP端打包成IP数据报
Dst_output:封装了输出数据报目的路由缓存项中的输出端口（分为两类：单播，组播）
Ip_output: 处理单播数据报，设置数据报的输出网络设备以及网络层协议类型参数。
Ip_finish_output:观察数据报长度是否大于MTU，若大于，则调用ip_fragment分片，否则调用ip_finish_output2输出；
Ip_ finish_output2: 对skb的头部空间进行检查，看是否能够容纳下二层头部，若空间不足，则需要重新申请skb；然后，获取邻居子系统，并通过邻居子系统输出

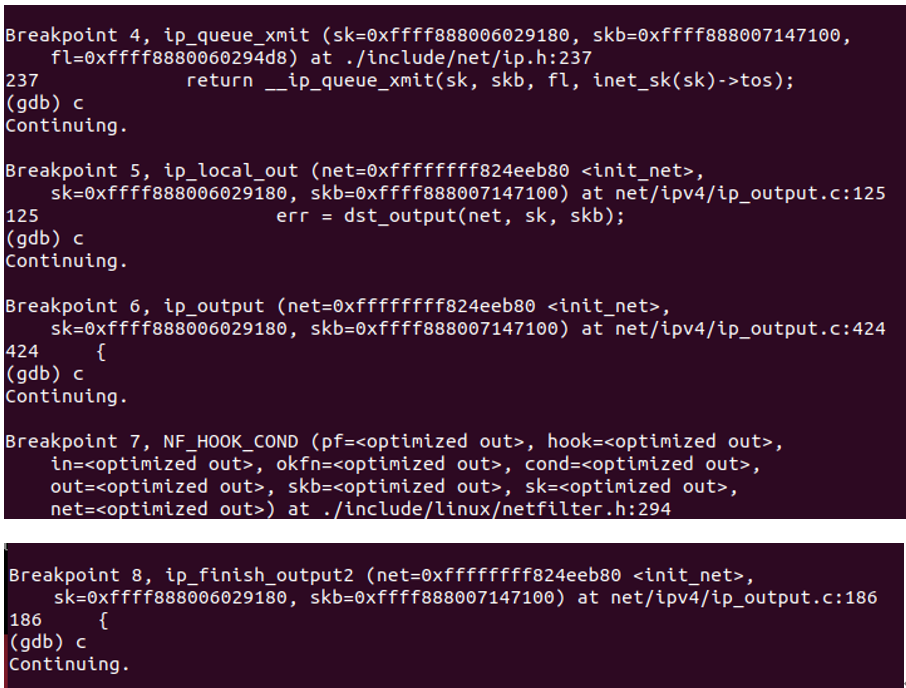

调试结果：

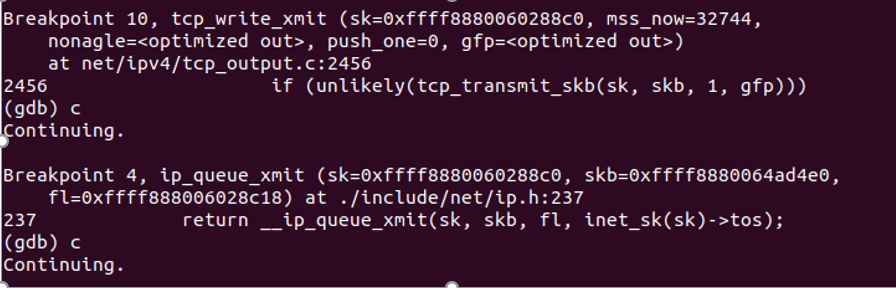

网络层与传输层的接口部分：
七、网络访问层：
从网际层接受数据方向：
数据包传输过程：

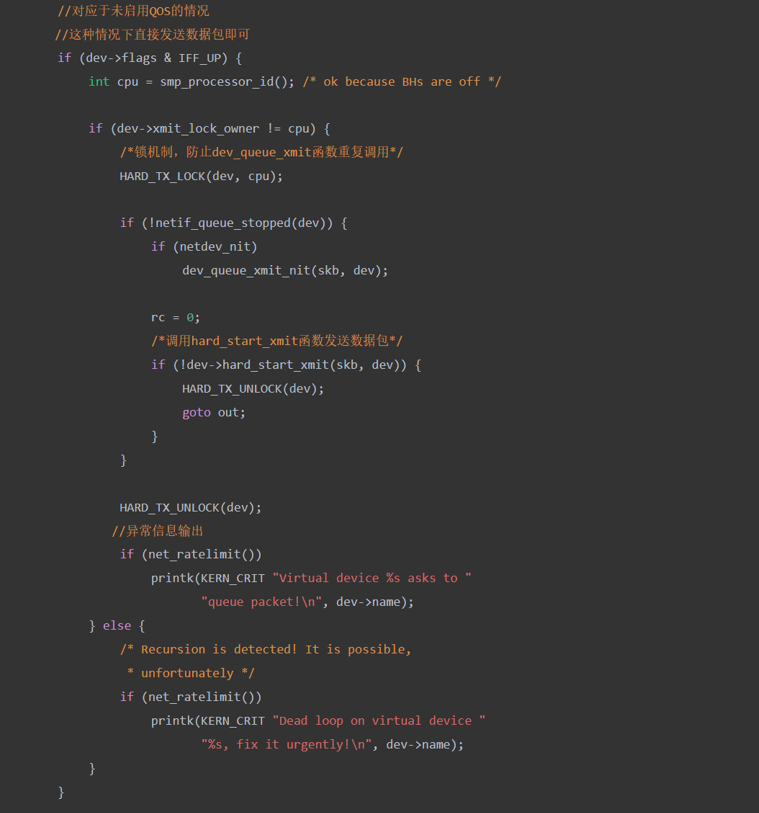

启用软中断后，调用dev_queue_xmit函数对数据包进行处理，主要处理依据为是否采用了Generic Segmentation Offload技术，是否采用了QoS技术进行处理。对函数dev_queue_xmit的源码分析如下：
从网络接口层向网际层方向：
主要实现函数为softnet_data，前面有同学也提到，但未做出详细分析，所以下面部分就softnet_data结构及其工作原理加以说明补充。该结构实质上描述的是与软中断相关的输入及输出队列。该结构的源码如下：
结构的参数说明：
Throttle：该参数与后面avg_blog、cng_level参数配合使用，实现拥塞管理算法，throttle的值实际为bool值，其含义是，当CPU是超载时，为true，否则为false。
cng_level：用于表示拥塞级别，在处理每一帧时会重新进行计算。
avg_blog：表示的是后面参数input_pkt_queue队列的平均长度
input_pkt_queue：数据包排列形成的队列结构
poll_list：等待处理入帧的双向设备链表。
output_queue：记录了需要发送数据包的设备列表。
completion_queue：记录了已经成功发送可以释放的缓冲区。
backlog_dev：表示与CPU相关的的设备
数据包传输过程：
若采取非NAPI方式，首先会通过硬中断读取数据包。再调用netif_rx函数将收到的数据包添加到input_pkt_queue队列结构中，最后通过产生一个软中断的方式，依次将数据传输到网络层。
若采取NAPI方式，相较于非NAPI方式，可以有效的减少硬中断的数量。首先会将网络设备添加到poll_list结构中，再通过软中断的方式将网络设备中的报文传输到网络层中。
