【STM32】基于标准库和HAL库分别实现RS485通信方式

一、简介

发展历程：

UART 的产生：UART（通用异步收发器）的发展与串行通信的发展密切相关。早期的串行通讯主要用于电信和无线电设备，采用莫尔斯电码和调幅（AM），这些系统通常是定制化的，缺乏标准化的硬件模块。随着串行通信的普及，20 世纪 60 年代末，UART 应运而生。
RS-232 的出现：UART 产生后，需要有相应的标准来规范其硬件的电气特性和协议，使串行通信更加规范化。1962 年，EIA 发布了 RS-232 标准，命名为 EIA-232-E，作为工业标准，以保证不同厂家产品之间的兼容。RS-232 采用单端信号传送，存在共地噪声和不能抑制共模干扰等问题，一般用于 20 米以内的通信，最大位速率为 20Kb/s。
RS-422 的发展：由于 RS-232 存在通信距离短、速率低的缺点，为了改进这些不足，EIA 在 RS-232 的基础上发展出了 RS-422 标准。RS-422 定义了一种平衡通信接口，将传输速率提高到 10Mbps，传输距离延长到 1200 米（速率低于 100Kbps 时），并允许在一条平衡总线上连接最多 10 个接收器。它是一种单机发送、多机接收的单向、平衡传输规范，被命名为 TIA/EIA-422-A 标准。
RS-485 的诞生：为了进一步扩展应用范围，EIA 于 1983 年在 RS-422 基础上制定了 RS-485 标准。RS-485 增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为 TIA/EIA-485-A 标准。RS-485 为半双工通信，用于多站互连时可节省信号线，便于高速、远距离传送，允许最多并联 32 台驱动器和 32 台接收器。

需要注意的是，按照技术发展的先后顺序，应该是 UART->RS-232->RS-422->RS-485。

RS485和RS422电路原理基本相同，都是以差动方式发送和接受，不需要数字地线。差动工作是同速率条件下传输距离远的根本原因，这正是二者与RS232的根本区别，因为RS232是单端输入输出，双工工作时至少需要数字地线、发送线和接受线三条线（异步传输），还可以加其它控制线完成同步等功能。RS422通过两对双绞线可以全双工工作收发互不影响，而RS485只能半双工工作，发收不能同时进行，但它只需要一对双绞线。

RS-232、RS-422与RS-485标准只对接口的电气特性（电压，阻抗）做出规定，而不涉及接插件、电缆或协议，在此基础上用户可以建立自己的高层通信协议。

RS485：

与CAN类似，RS-485是一种工业控制环境中常用的通讯协议，它具有抗干扰能力强、传输距离远的特点。RS-485通讯协议由RS-232协议改进而来，协议层不变，只是改进了物理层，因而保留了串口通讯协议应用简单的特点。（参考链接）

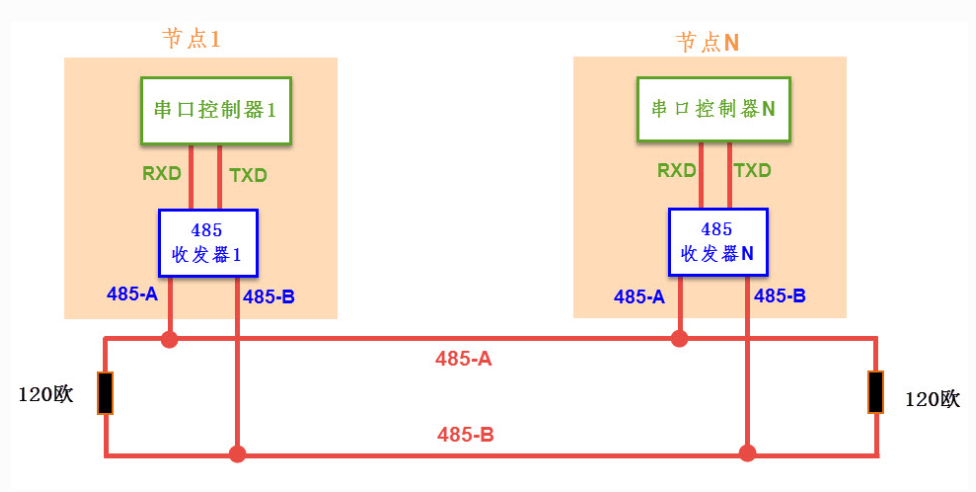

RS485通信网络示意图

对比CAN通讯网络，可发现它们的网络结构组成是类似的，每个节点都是由一个通讯控制器和一个收发器组成，在RS-485通讯网络中，节点中的串口控制器使用RX与TX信号线连接到收发器上，而收发器通过差分线连接到网络总线，串口控制器与收发器之间一般使用TTL信号传输，收发器与总线则使用差分信号来传输。发送数据时，串口控制器的TX信号经过收发器转换成差分信号传输到总线上，而接收数据时，收发器把总线上的差分信号转化成TTL信号通过RX引脚传输到串口控制器中。

RS-485通讯网络的最大传输距离可达1200米，总线上可挂载128个通讯节点，而由于RS-485网络只有一对差分信号线，它使用差分信号来表达逻辑，当AB两线间的电压差为-6V~-2V时表示逻辑1，当电压差为+2V~+6V表示逻辑0，在同一时刻只能表达一个信号，所以它的通讯是半双工形式的，它与RS-232通讯协议的特性对比见图。

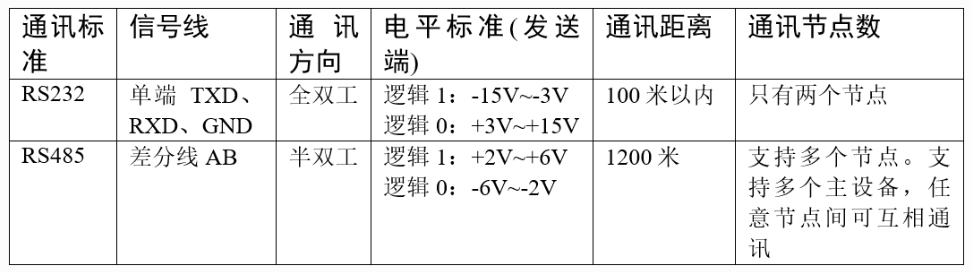

RS-485与RS-232的差异只体现在物理层上，它们的协议层是相同的，也是使用串口数据包的形式传输数据。而由于RS-485具有强大的组网功能，人们在基础协议之上还制定了MODBUS协议，被广泛应用在工业控制网络中。此处说的基础协议是指前面串口章节中讲解的，仅封装了基本数据包格式的协议(基于数据位)，而MODBUS协议是使用基本数据包组合成通讯帧格式的高层应用协议(基于数据包或字节)。感兴趣的读者可查找MODBUS协议的相关资料了解。

由于RS-485与RS-232的协议层没有区别，进行通讯时，同样是使用STM32的USART外设作为通讯节点中的串口控制器，再外接一个RS-485收发器芯片把USART外设的TTL电平信号转化成RS-485的差分信号即可。

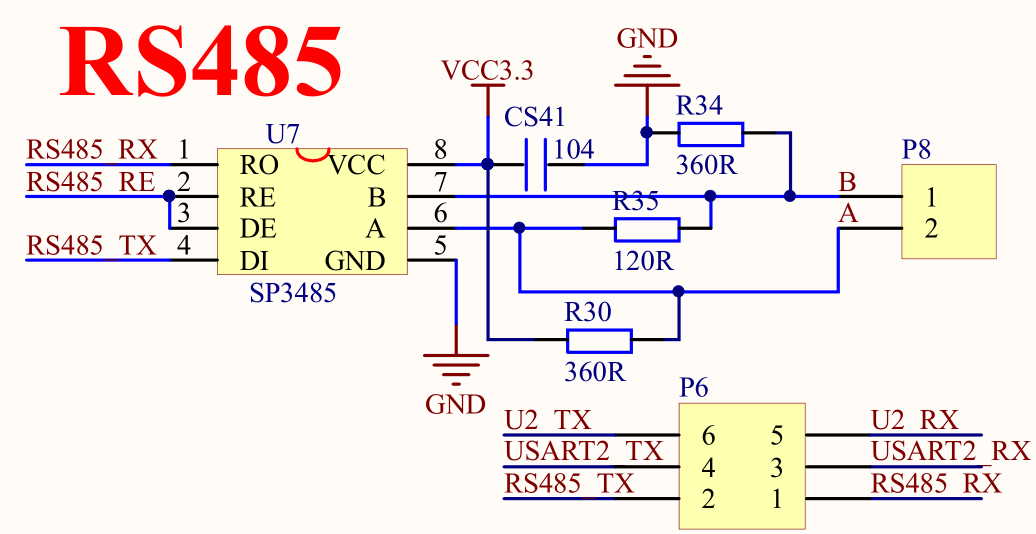

实际的RS485收发器的硬件原理图：

SP3485 是一款高性能、低功耗的 RS-485/RS-422 收发器。其引脚定义如下：

RO（接收输出）：将从 RS485 中接收到的差分信号转换为数字信号，并输出到 USART 的 RX 引脚。（RO接MCU的RX）
RE（接收使能）：低电平有效，即当该引脚为低电平时，使能接收功能，高电平则禁用接收功能。（MCU对RE输出低电平就激活收发器的接收功能，反之禁用接收）
DE（发送使能）：高电平有效，当该引脚为高电平时，使能发送功能，低电平则禁用发送功能。（MCU对DE输出高电平就激活收发器的发送功能，反之禁用发送）
DI（发送输入）：将 USART 输入的数字信号发送到 RS485，将其转换为差分信号后输出到总线。（DI接MCU的TX）
GND（接地）：连接到电源地。
A（发送器输出 / 接收器输入正端）：用于 RS-485 差分信号传输的正极引脚。（半双工）
B（发送器输出 / 接收器输入负端）：用于 RS-485 差分信号传输的负极引脚。（半双工）
VCC（电源）：芯片供电引脚，通常接 + 3.3V 电源。

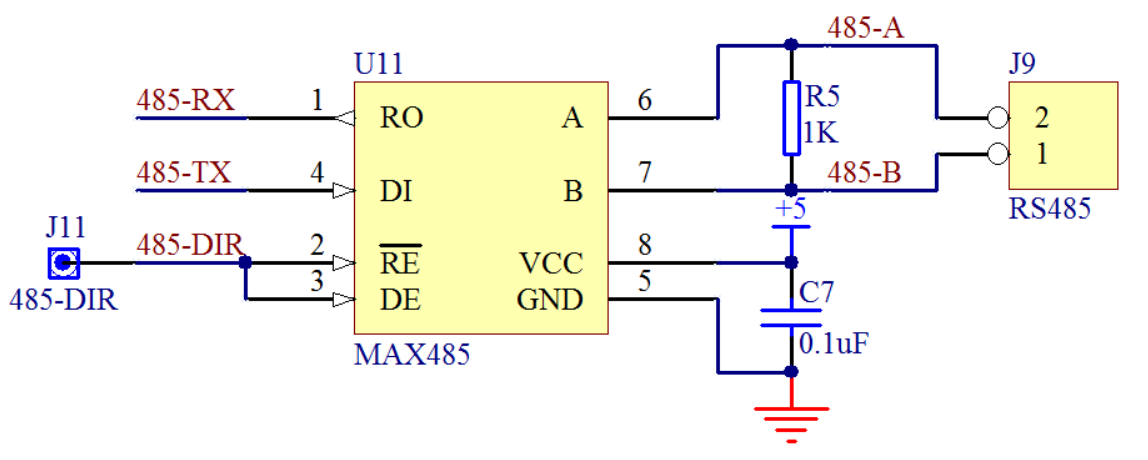

单片机通信一般是TTL电平，而外接设备如果是485设备，通信的电平就是485电平，电平是不一样的，所以两者不能直接相接。中间需要电平转换的芯片来转换一下，所以就有了我们的485芯片。因为485通信是半双工的，所以又把485芯片叫做半双工收发器。而SP3485芯片就是一款非常经典的低功耗半双工收发器的芯片，满足RS485串行协议要求。

RS485 通信采用差分信号传输，通常情况下只需要两根信号线就可以进行正常的通信。
在差分信号中，逻辑0和逻辑1是用两根信号线（A+和B-）的电压差来表示。

逻辑 1：两根信号线（A+和B-）的电压差在 +2V～+6V 之间。
逻辑 0：两根信号线（A+和B-）的电压差在 -2V～-6V 之间。

串行接口RS485简介-视频链接

二、工程创建

1.基于STM32CubeMX的HAL库实现RS485通讯

（1）打开STM32CubeMX进行工程创建，首先，开启外部高速时钟

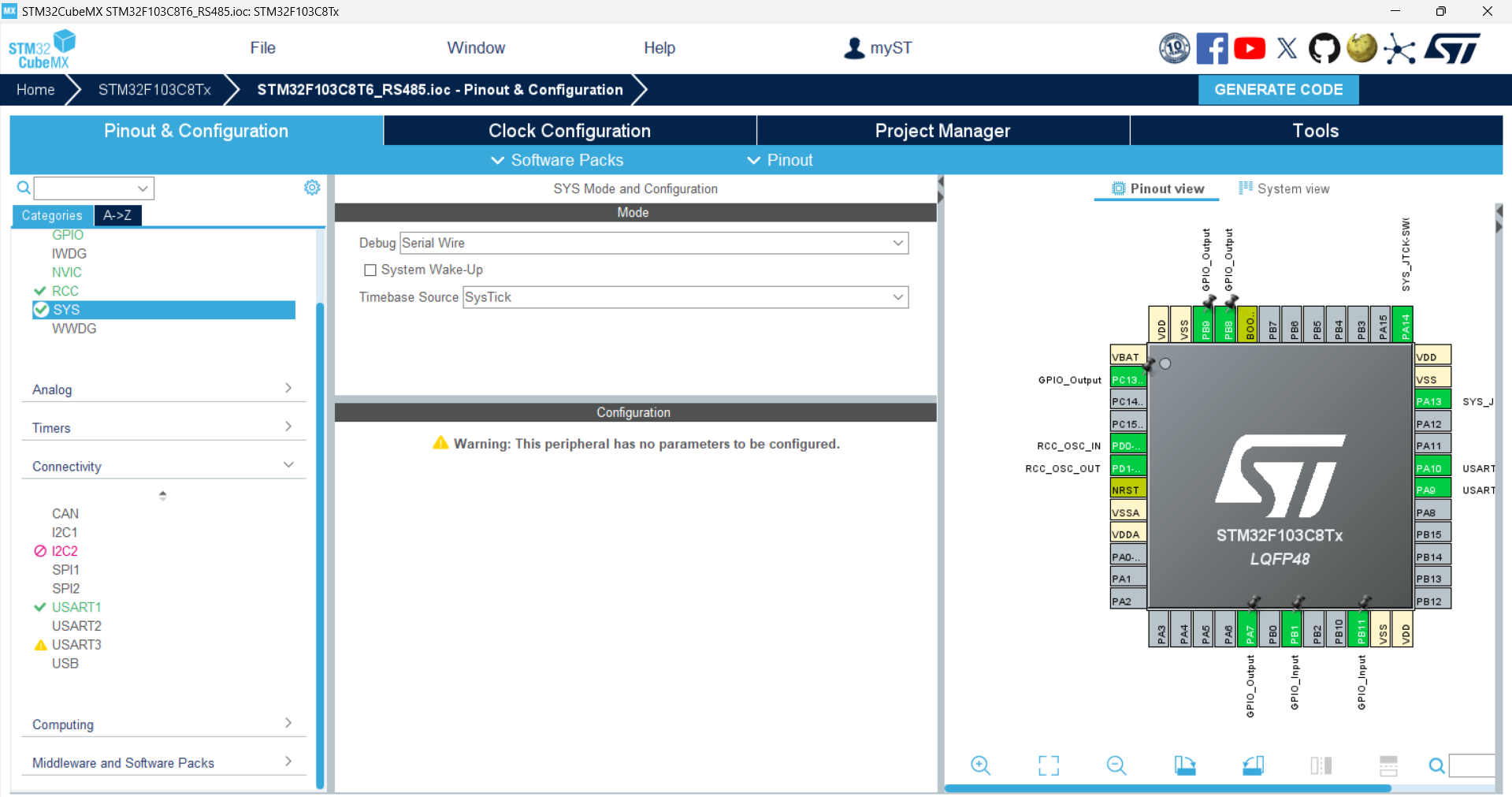

（2）开启SWD

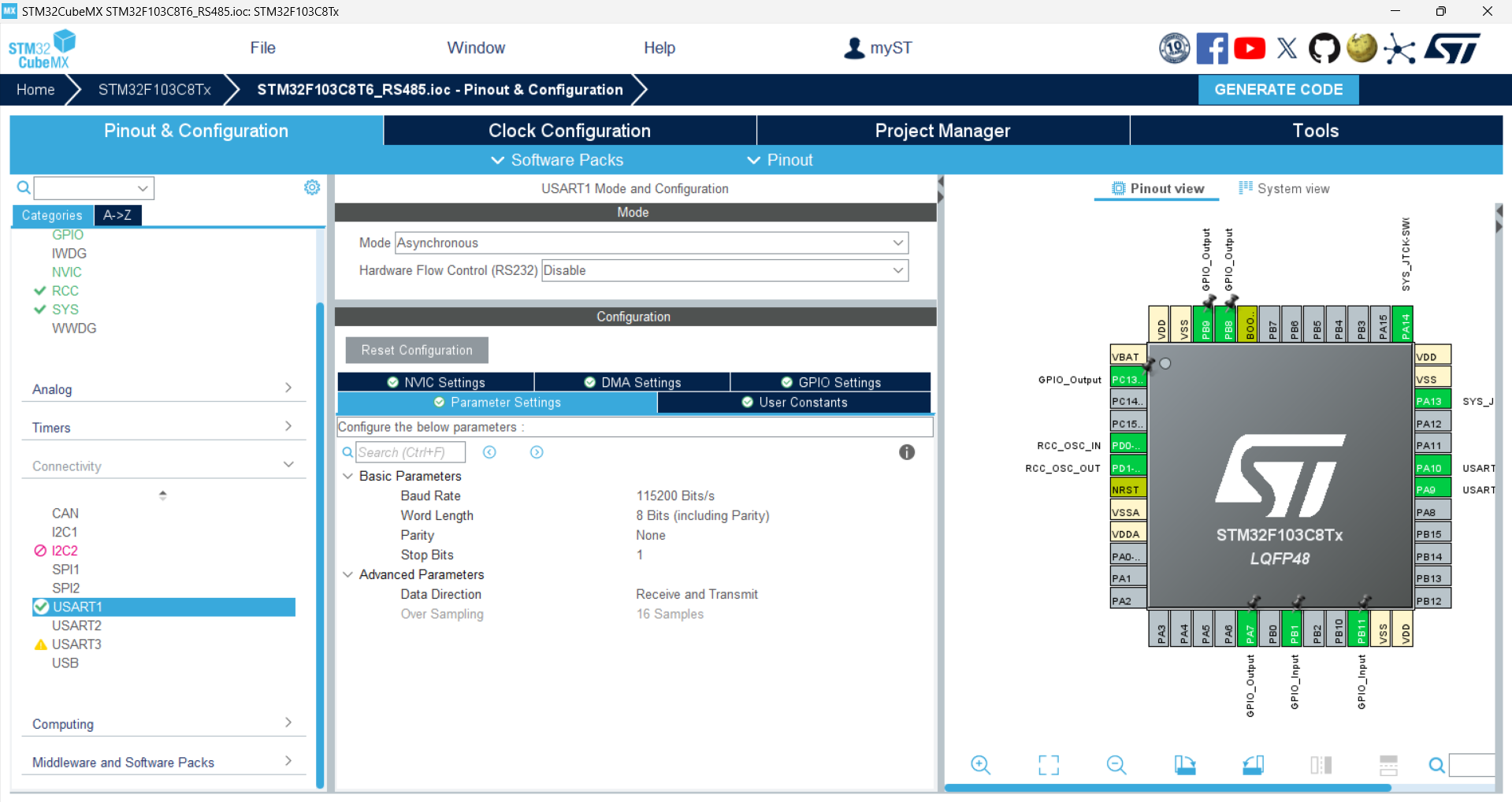

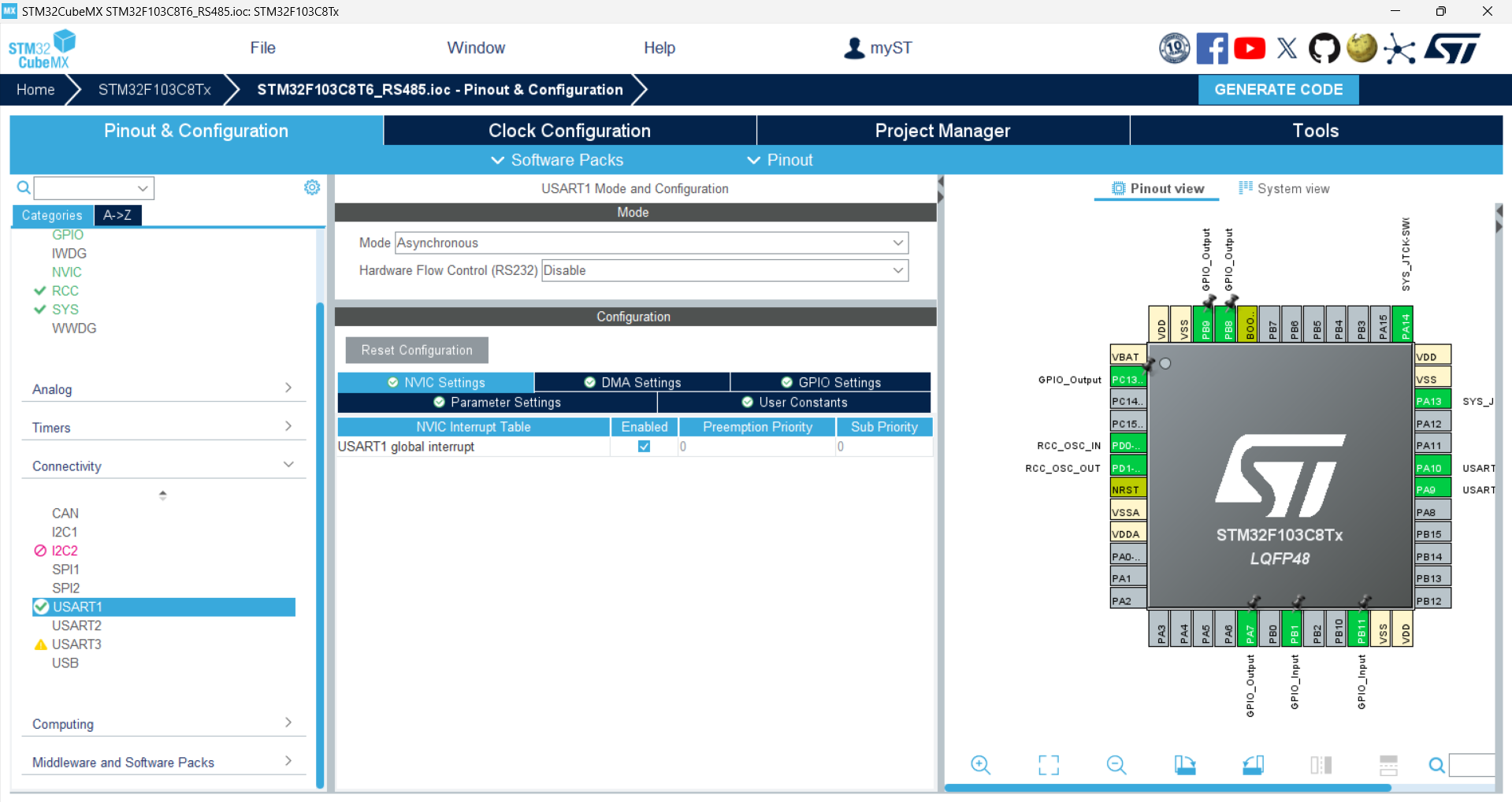

（3）开启串口1，作为MCU链接RS485的串口接口，并且开启全局中断

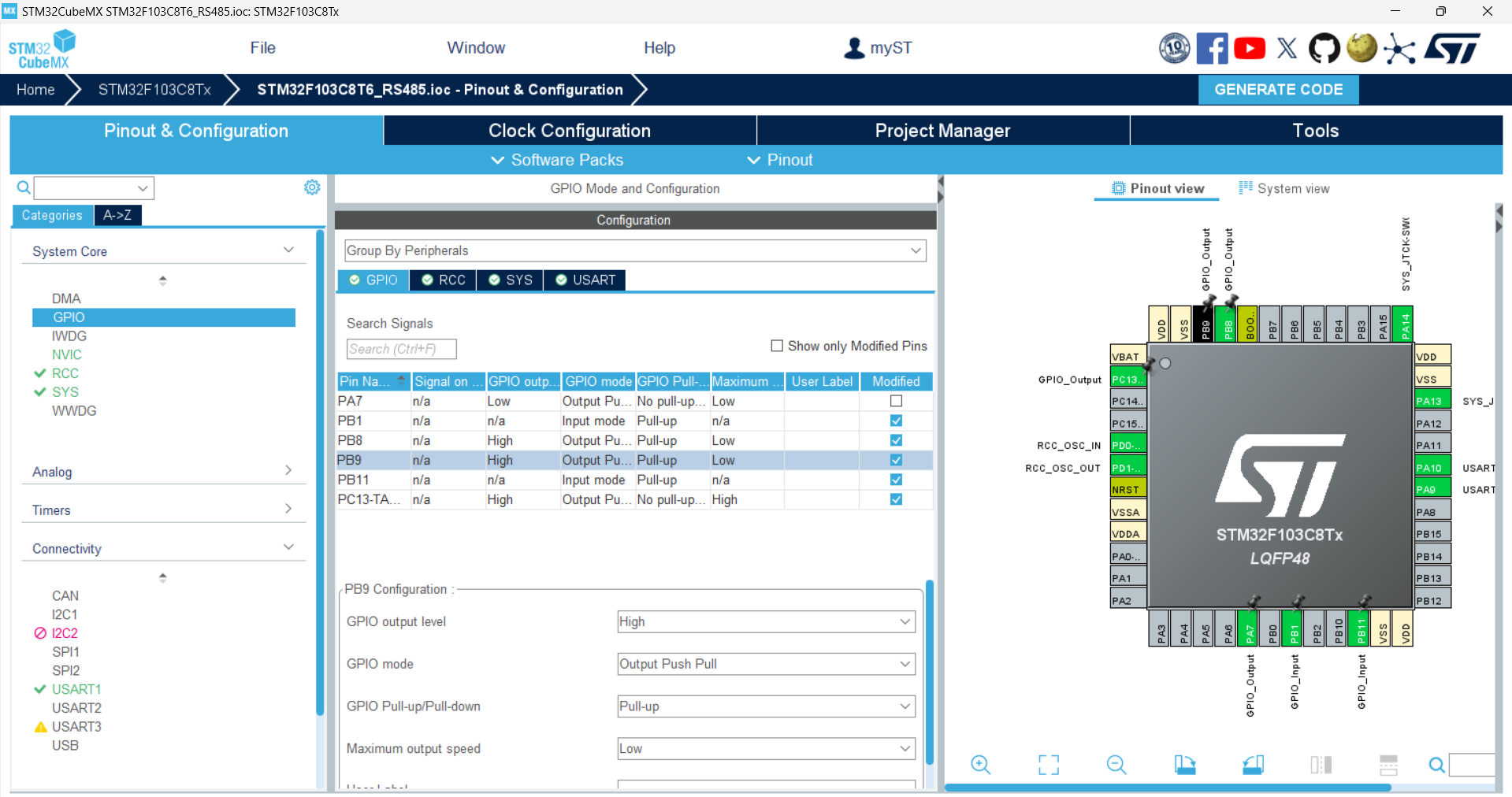

（4）开启一个GPIO-PA7作为RS485的控制引脚

（5）PB8/9 作为OLED驱动引脚，PB1/11作为按键来控制发送部分

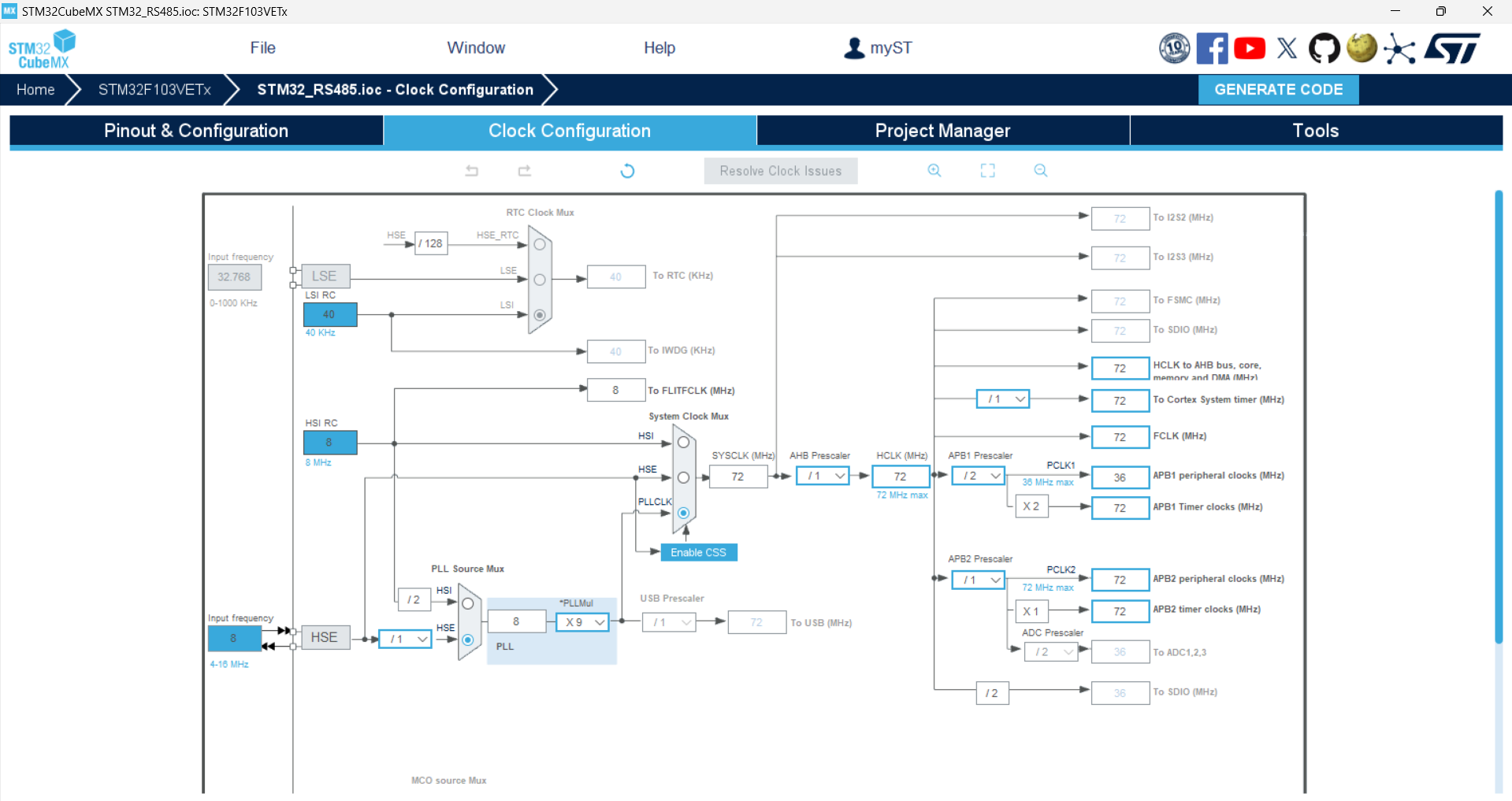

（6）配置时钟树

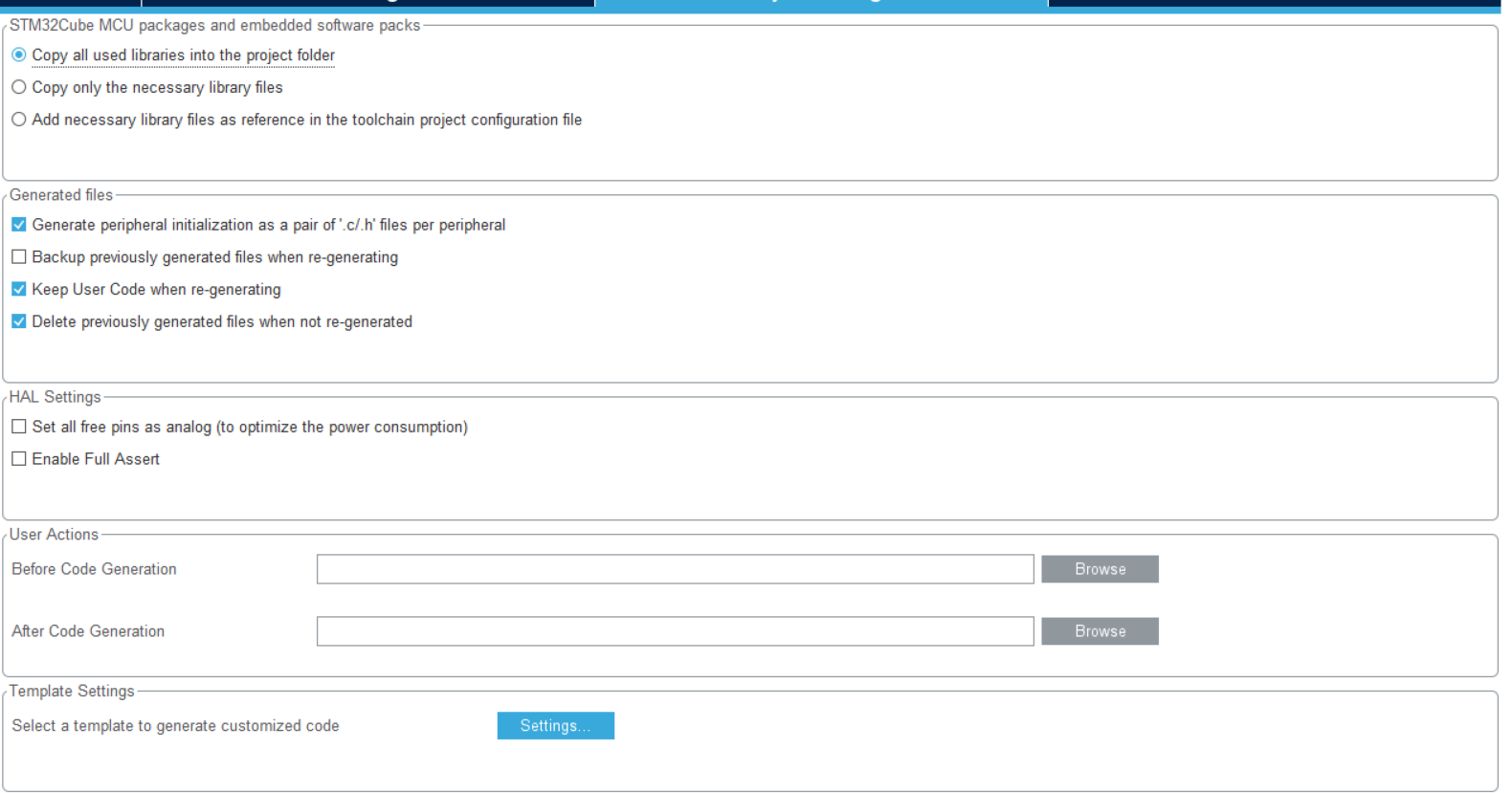

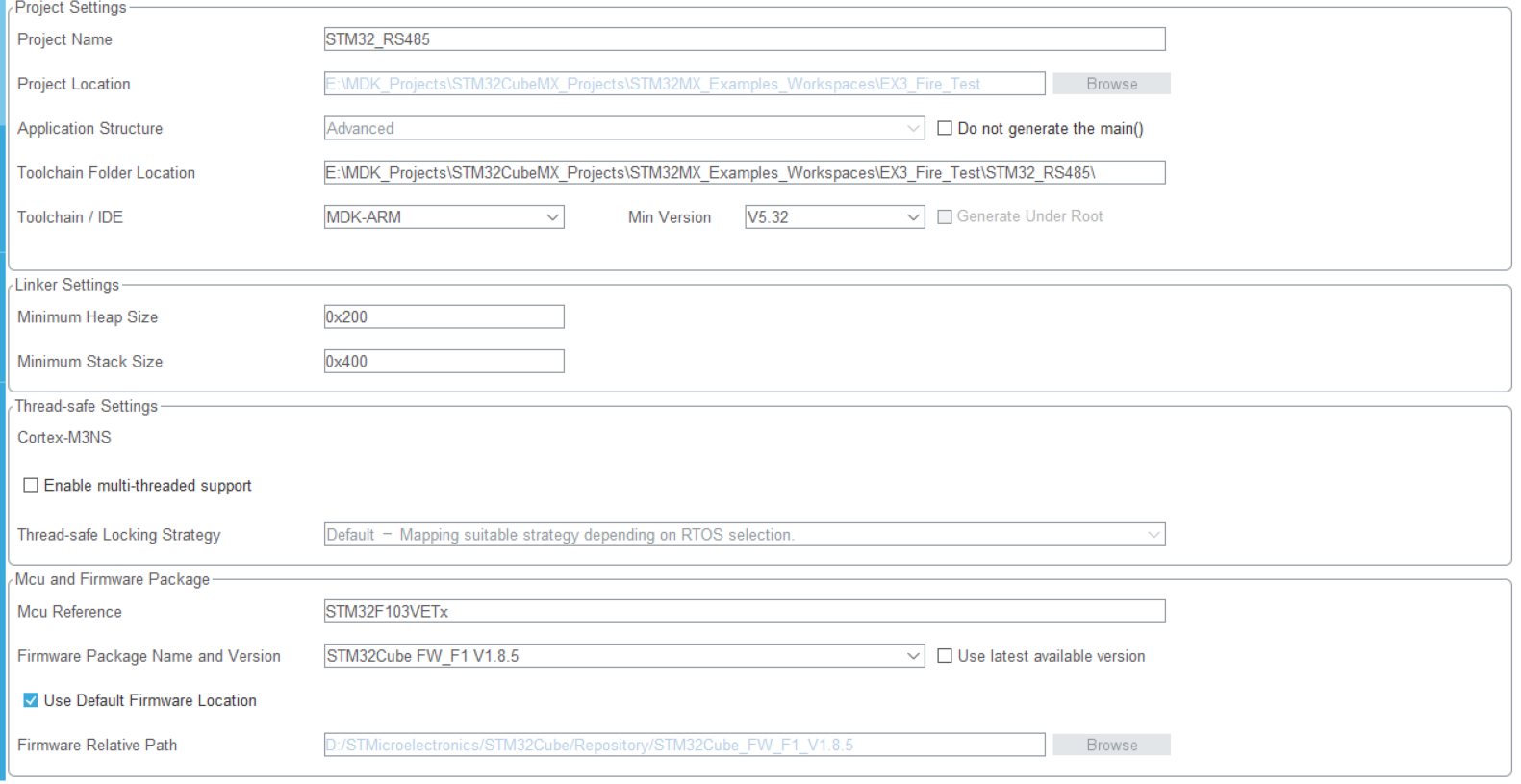

（7）工程配置

（8）代码编写

接收部分：

bsp_RS485.h

#ifndef __BSP_485_H
#define __BSP_485_H

#include "stm32f1xx_hal.h"

#define USART1_RX_Byte_Size 1
#define USART1_RxBuffer_Size 256

#define RS485DIR_TX_MODE HAL_GPIO_WritePin(GPIOB,GPIO_PIN_5,GPIO_PIN_SET);//定义我们的控制引脚为发送状态
#define RS485DIR_RX_MODE HAL_GPIO_WritePin(GPIOB,GPIO_PIN_5,GPIO_PIN_RESET);//定义我们的控制引脚为接收状态

extern uint16_t USART1_RX_Flag;
extern uint8_t USART1_RX_Byte[USART1_RX_Byte_Size];
extern uint8_t USART1_RxBuffer[USART1_RxBuffer_Size];

void RS485_Init(void);

#endif //__BSP_485_H

bsp_RS485.c

#include "bsp_RS485.h"

#include "usart.h"

uint16_t USART1_RX_Flag = 0;

uint8_t USART1_RX_Byte[USART1_RX_Byte_Size]; //字节接受
uint8_t USART1_RxBuffer[USART1_RxBuffer_Size]; //缓冲区


uint8_t RX_index = 0;

void RS485_Init(void)
{
	//RS485DIR_TX_MODE;
	RS485DIR_RX_MODE;
	HAL_UART_Receive_IT(&huart1, (unsigned char *)USART1_RX_Byte, sizeof(USART1_RX_Byte));//初始化接收中断使能
}

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{

	if(huart->Instance==USART1)//如果是串口1
	{
//		if((USART1_RX_Flag&0x8000)==0)//接收未完成
//		{
//			if(USART1_RX_Flag&0x4000)
//			{
//				if(USART1_RX_Byte[0]!=0x0a)USART1_RX_Flag=0;//接收错误,重新开始
//				else USART1_RX_Flag|=0x8000;	//收到0x0a 接收完成了
//			}
//			else
//			{
//				//判断是否收到0X0D
//				if(USART1_RX_Byte[0]==0x0d)USART1_RX_Flag|=0x4000; //收到0X0D USART1_RX_Flag为0x4000
//				else //没有收到0X0D
//				{
//					USART1_RxBuffer[USART1_RX_Flag&0X3FFF]=USART1_RX_Byte[0] ;
//					USART1_RX_Flag++;
//					if(USART1_RX_Flag>(USART1_RxBuffer_Size-1))USART1_RX_Flag=0;//接收数据错误,重新开始接收
//				}
//			}
//		}

		USART1_RX_Flag = 1;
		USART1_RxBuffer[RX_index++] = USART1_RX_Byte[0];
		USART1_RX_Byte[0] = 0;


		HAL_UART_Receive_IT(&huart1, (unsigned char *)USART1_RX_Byte, sizeof(USART1_RX_Byte));

	}
}

main.c

/* USER CODE BEGIN Header */
/**
  ******************************************************************************
  * @file           : main.c
  * @brief          : Main program body
  ******************************************************************************
  * @attention
  *
  * Copyright (c) 2025 STMicroelectronics.
  * All rights reserved.
  *
  * This software is licensed under terms that can be found in the LICENSE file
  * in the root directory of this software component.
  * If no LICENSE file comes with this software, it is provided AS-IS.
  *
  ******************************************************************************
  */
/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "usart.h"
#include "gpio.h"

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include "bsp_key.h"
#include "bsp_oled.h"
#include "bsp_RS485.h"
/* USER CODE END Includes */

/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */

/* USER CODE END PTD */

/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */

/* USER CODE END PD */

/* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM */

/* USER CODE END PM */

/* Private variables ---------------------------------------------------------*/

/* USER CODE BEGIN PV */

/* USER CODE END PV */

/* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
/* USER CODE BEGIN PFP */

/* USER CODE END PFP */

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */

/* USER CODE END 0 */

/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{

  /* USER CODE BEGIN 1 */
	uint8_t len;
	uint8_t message[] = "tip";
  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_USART1_UART_Init();
  /* USER CODE BEGIN 2 */
	OLED_Init();
	RS485_Init();//RX

	OLED_Clear();
	OLED_ShowString(1, 1, "TX:");
	OLED_ShowString(3, 1, "RX:");
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
	HAL_Delay(100);
	HAL_GPIO_TogglePin(GPIOC, GPIO_PIN_13);
	HAL_Delay(100);


	  //USART1_RX_Flag&0x8000
	if(USART1_RX_Flag == 1)
		{
			//len=USART1_RX_Flag&0x3fff;//得到此次接收到的数据长度

//			RS485DIR_TX_MODE;//拉高PB5，更改RS485模式为发送
//			HAL_UART_Transmit(&huart1,(uint8_t*)message,sizeof(message),1000);	//发送提示信息
//			while(__HAL_UART_GET_FLAG(&huart1,UART_FLAG_TC)!=SET);		//等待发送结束
//			HAL_UART_Transmit(&huart1,(uint8_t*)USART1_RxBuffer,len,1000);	//发送接收到的数据
//			while(__HAL_UART_GET_FLAG(&huart1,UART_FLAG_TC)!=SET);		//等待发送结束


			OLED_ShowNum(3, 5, USART1_RxBuffer[0], 2);

			OLED_ShowNum(3, 9, USART1_RxBuffer[1], 2);




			USART1_RxBuffer[0] = 0;
			USART1_RxBuffer[1] = 0;
//			USART1_RxBuffer[2] = 0;
//			USART1_RxBuffer[3] = 0;

			RX_index=0;
			//RS485DIR_RX_MODE;//拉低PB5，更改RS485模式为接收
			len = 0;
			USART1_RX_Flag=0;
//			if(USART1_RxBuffer[0] == '1')
//				HAL_GPIO_TogglePin(GPIOB,GPIO_PIN_1);
		}
  }
  /* USER CODE END 3 */
}

/**
  * @brief System Clock Configuration
  * @retval None
  */
void SystemClock_Config(void)
{
  RCC_OscInitTypeDef RCC_OscInitStruct = {0};
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

  /** Initializes the RCC Oscillators according to the specified parameters
  * in the RCC_OscInitTypeDef structure.
  */
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
  RCC_OscInitStruct.HSEState = RCC_HSE_ON;
  RCC_OscInitStruct.HSEPredivValue = RCC_HSE_PREDIV_DIV1;
  RCC_OscInitStruct.HSIState = RCC_HSI_ON;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
  RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
  RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL9;
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  {
    Error_Handler();
  }

  /** Initializes the CPU, AHB and APB buses clocks
  */
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                              |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2;
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;

  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2) != HAL_OK)
  {
    Error_Handler();
  }
}

/* USER CODE BEGIN 4 */

/* USER CODE END 4 */

/**
  * @brief  This function is executed in case of error occurrence.
  * @retval None
  */
void Error_Handler(void)
{
  /* USER CODE BEGIN Error_Handler_Debug */
  /* User can add his own implementation to report the HAL error return state */
  __disable_irq();
  while (1)
  {
  }
  /* USER CODE END Error_Handler_Debug */
}

#ifdef  USE_FULL_ASSERT
/**
  * @brief  Reports the name of the source file and the source line number
  *         where the assert_param error has occurred.
  * @param  file: pointer to the source file name
  * @param  line: assert_param error line source number
  * @retval None
  */
void assert_failed(uint8_t *file, uint32_t line)
{
  /* USER CODE BEGIN 6 */
  /* User can add his own implementation to report the file name and line number,
     ex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) */
  /* USER CODE END 6 */
}
#endif /* USE_FULL_ASSERT */

发送部分：

main.c

/* USER CODE BEGIN Header */
/**
  ******************************************************************************
  * @file           : main.c
  * @brief          : Main program body
  ******************************************************************************
  * @attention
  *
  * Copyright (c) 2025 STMicroelectronics.
  * All rights reserved.
  *
  * This software is licensed under terms that can be found in the LICENSE file
  * in the root directory of this software component.
  * If no LICENSE file comes with this software, it is provided AS-IS.
  *
  ******************************************************************************
  */
/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "usart.h"
#include "gpio.h"

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include "bsp_key.h"
#include "bsp_oled.h"
#include "bsp_RS485.h"
/* USER CODE END Includes */

/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */

/* USER CODE END PTD */

/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */

/* USER CODE END PD */

/* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM */

/* USER CODE END PM */

/* Private variables ---------------------------------------------------------*/

/* USER CODE BEGIN PV */

/* USER CODE END PV */

/* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
/* USER CODE BEGIN PFP */

/* USER CODE END PFP */

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */

/* USER CODE END 0 */

/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{

  /* USER CODE BEGIN 1 */
	uint8_t TX_Buffer[2] = {1,2};
	uint8_t Key_Num = 0;
  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_USART1_UART_Init();
  /* USER CODE BEGIN 2 */
	OLED_Init();
	RS485_Init();//TX

	OLED_Clear();
	OLED_ShowString(1, 1, "TX:");
	OLED_ShowString(3, 1, "RX:");

	uint8_t new[2] = "\r\n";


  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
	//HAL_Delay(100);


	Key_Num = KEY_GetNum();
	if(Key_Num == 1)
	{
		HAL_UART_Transmit(&huart1, TX_Buffer, 2, 1000);
		//HAL_UART_Transmit(&huart1, new, 2, 1000);
		OLED_ShowNum(1, 5, TX_Buffer[0], 2);
		OLED_ShowNum(1, 9, TX_Buffer[1], 2);

		TX_Buffer[0]++;
		TX_Buffer[1]++;
	}


	HAL_GPIO_TogglePin(GPIOC, GPIO_PIN_13);
	HAL_Delay(500);



  }
  /* USER CODE END 3 */
}

/**
  * @brief System Clock Configuration
  * @retval None
  */
void SystemClock_Config(void)
{
  RCC_OscInitTypeDef RCC_OscInitStruct = {0};
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

  /** Initializes the RCC Oscillators according to the specified parameters
  * in the RCC_OscInitTypeDef structure.
  */
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
  RCC_OscInitStruct.HSEState = RCC_HSE_ON;
  RCC_OscInitStruct.HSEPredivValue = RCC_HSE_PREDIV_DIV1;
  RCC_OscInitStruct.HSIState = RCC_HSI_ON;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
  RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
  RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL9;
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  {
    Error_Handler();
  }

  /** Initializes the CPU, AHB and APB buses clocks
  */
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                              |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2;
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;

  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2) != HAL_OK)
  {
    Error_Handler();
  }
}

/* USER CODE BEGIN 4 */

/* USER CODE END 4 */

/**
  * @brief  This function is executed in case of error occurrence.
  * @retval None
  */
void Error_Handler(void)
{
  /* USER CODE BEGIN Error_Handler_Debug */
  /* User can add his own implementation to report the HAL error return state */
  __disable_irq();
  while (1)
  {
  }
  /* USER CODE END Error_Handler_Debug */
}

#ifdef  USE_FULL_ASSERT
/**
  * @brief  Reports the name of the source file and the source line number
  *         where the assert_param error has occurred.
  * @param  file: pointer to the source file name
  * @param  line: assert_param error line source number
  * @retval None
  */
void assert_failed(uint8_t *file, uint32_t line)
{
  /* USER CODE BEGIN 6 */
  /* User can add his own implementation to report the file name and line number,
     ex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) */
  /* USER CODE END 6 */
}
#endif /* USE_FULL_ASSERT */

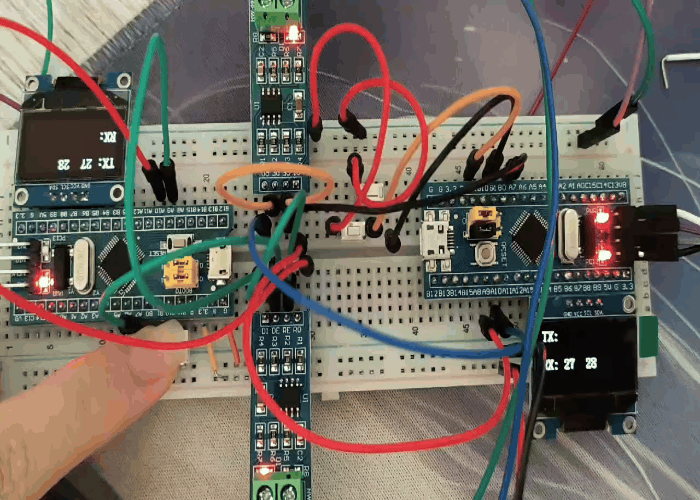

实验效果：

总结：

RS485 是在串口（UART）的串行通信原理基础上，通过以下方式实现升级的通信技术：

物理层增强：采用差分信号传输（通过 RS485 收发器实现电平转换和驱动），提升抗干扰能力和传输距离，支持多节点组网。
上层协议补充：RS485 本身仅定义物理层标准，需搭配 Modbus 等上层协议规定数据帧格式、通信规则，以实现有效通信。

posted @ 2025-07-07 17:02 Molesidy 阅读(19) 评论(0) 收藏举报来源

刷新页面返回顶部

Molesidy
