【MCU】【CH32】基于CH32F103C8T6离线固件库和MDK环境下的工程模板搭建（纯手动）

一、简介

CH32F103C8T6 是南京沁恒微电子（WCH）推出的一款 32 位微控制器，兼容 STM32F103C8T6（意法半导体的经典型号），采用 ARM Cortex-M3 内核，性能与成本平衡，适合替代 STM32 在各类嵌入式项目中的应用。以下是其核心特性和应用场景：

（1）核心参数

• 内核与性能

  • 32 位 ARM Cortex-M3 内核，最高 72MHz 主频，支持 Thumb-2 指令集。
  • 1.25DMIPS/MHz，内置硬件乘法器和除法器。

• 存储与外设

  • 64KB Flash（支持 ICP/IAP）、20KB SRAM。
  • 丰富通信接口：3 个 USART、2 个 SPI、2 个 I2C、1 个 USB 2.0 全速（12Mbps）、CAN 2.0B。
  • 1 个 12 位 ADC（16 通道，最高 1MHz 采样率）、2 个 12 位 DAC。
  • 7 个定时器（包括高级定时器），支持 PWM 输出和编码器接口。

• 工作条件

  • 供电电压：2.0V~3.6V，工作温度：-40°C~+85°C（工业级）。
  • 低功耗模式：睡眠、停止、待机。

（2）与 STM32F103C8T6 的兼容性

• 硬件引脚兼容：完全兼容 STM32F103C8T6 的 LQFP48 封装，可直接替换。
• 软件兼容：支持标准库（需使用 WCH 提供的固件库）和 HAL 库，大部分 STM32 代码可无缝移植。
• 工具链支持：
  • 开发环境：Keil MDK、IAR、GCC（如 OpenOCD）。
  • 调试接口：支持 SWD/JTAG（与 STM32 相同）。

（3）应用场景

• 工业控制：电机控制、传感器数据采集、PLC 模块。
• 消费电子：智能家居设备、手持设备、无线充电。
• 通信设备：串口转 USB/CAN 转换器、网关。
• 替代方案：在 STM32 缺货或成本敏感场景中作为直接替代品。

（4）优势与注意事项

• 优势

  • 成本更低：价格通常低于 STM32F103C8T6。
  • 国产支持：供货稳定，技术支持响应快。
  • 扩展特性：部分型号增加了 USB 和 CAN 等接口（如 CH32F103xC 系列）。

• 注意事项

  • 固件库差异：虽然 API 与 STM32 类似，但细节可能不同，需参考 WCH 官方文档。
  • 生态资源较少：第三方库和教程不如 STM32 丰富。
  • 性能微调：部分外设（如 ADC）的精度和稳定性可能略逊于 STM32。

（5）开发资源

• 官方资源：
  • 沁恒官网（www.wch.cn）提供固件库、数据手册和开发工具（如 WCH-Link）。
  • 支持标准的 ARM 开发工具链（如 Keil、GCC）。
• 社区支持：国内开源社区（如 STM32 论坛）有部分 CH32 移植经验分享。

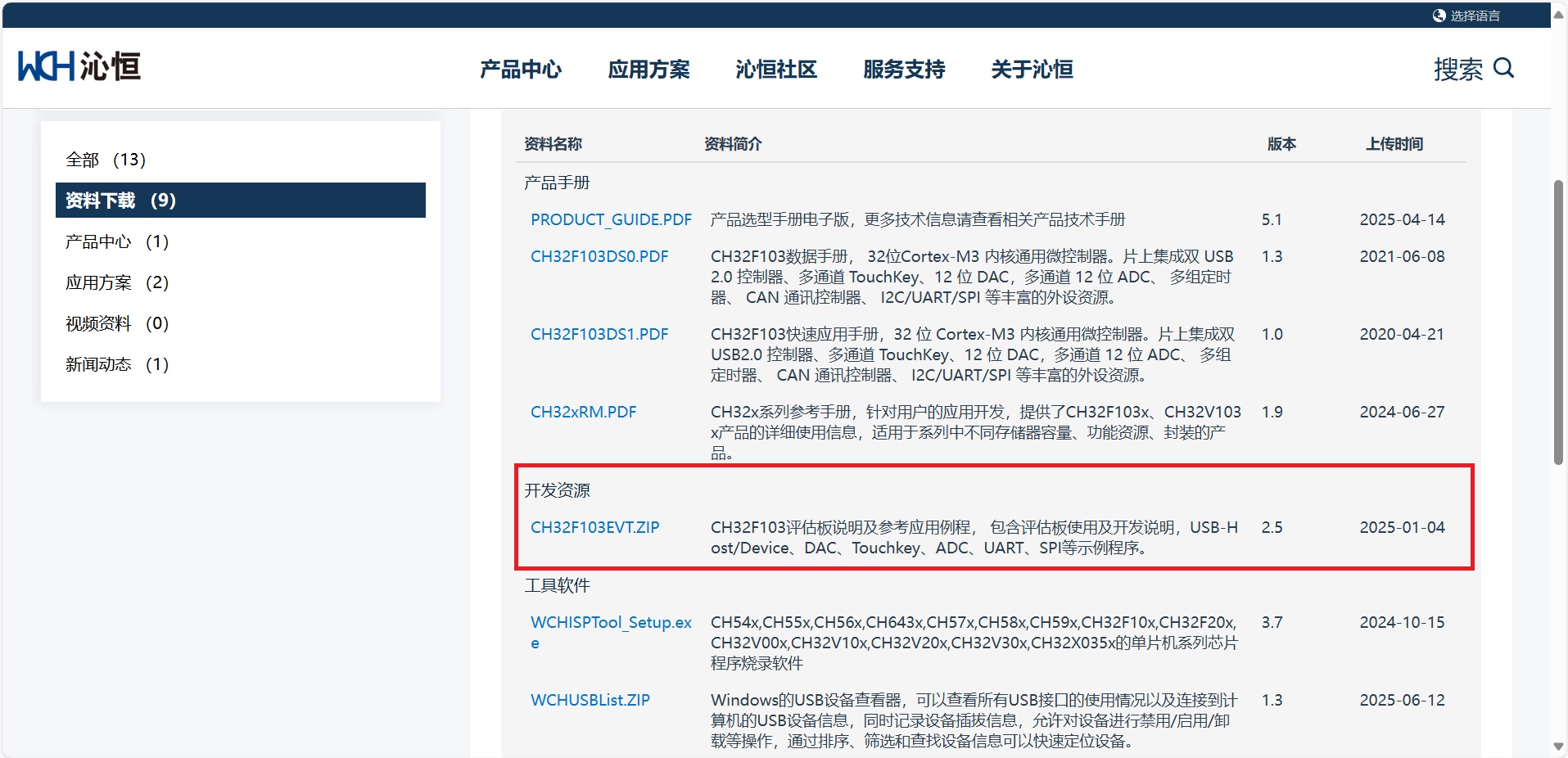

CH32F103C8T6的官方示例链接

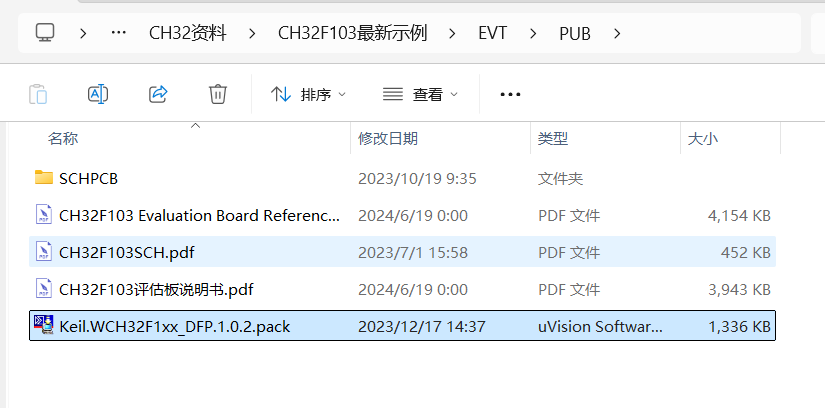

安装CH32F103C8T6的MDK支持包

二、工程搭建

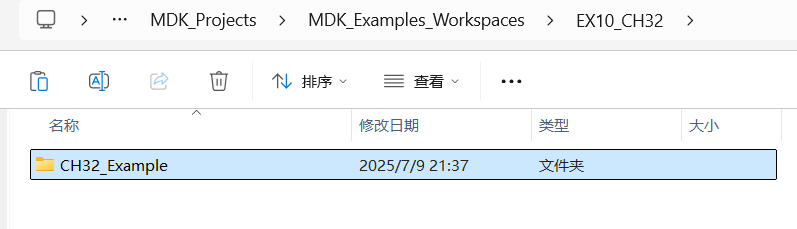

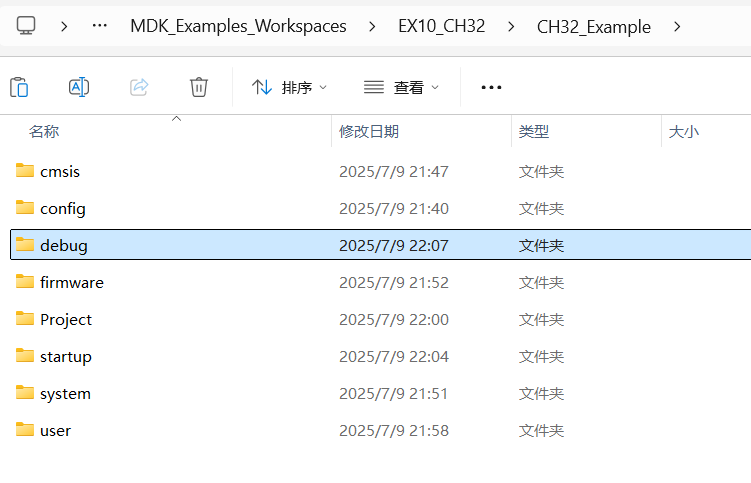

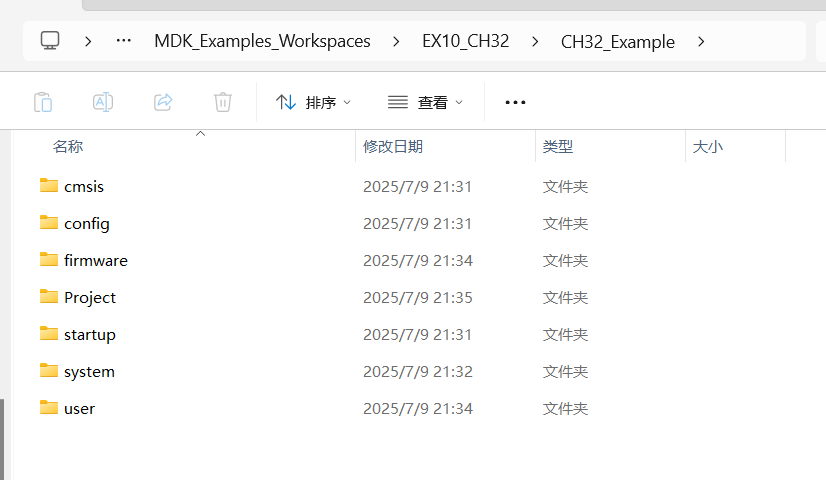

1.新建文件夹CH32_Example，然后再在其内新建文件夹

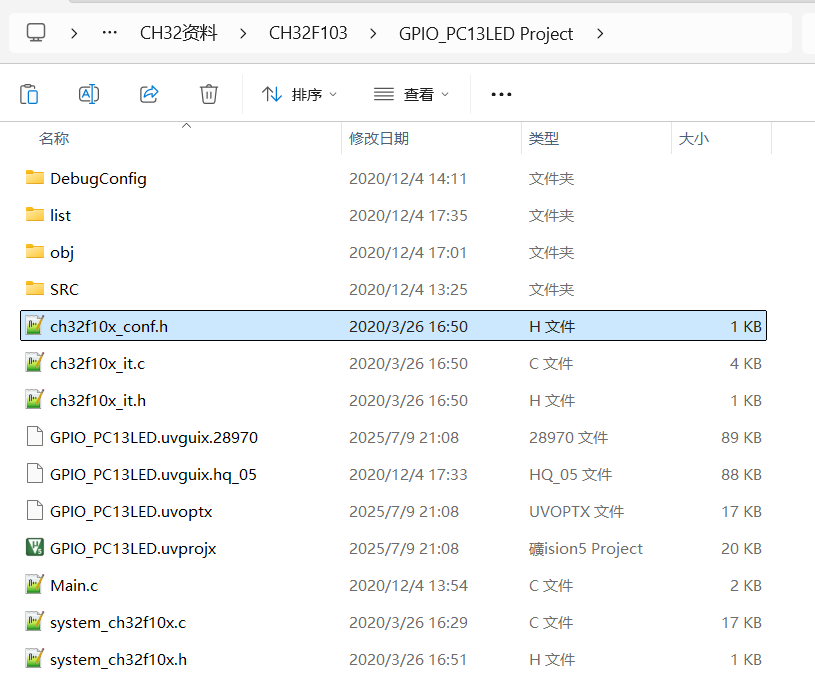

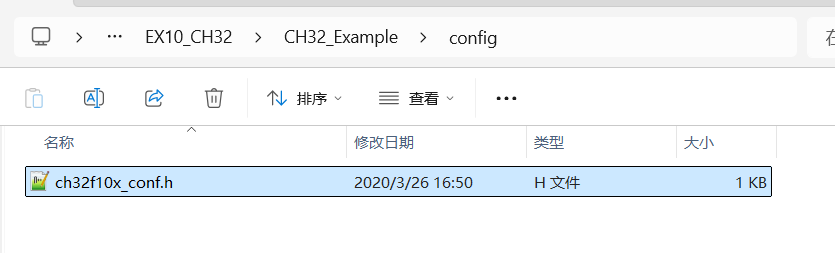

 2.\CH32资料\CH32F103\GPIO_PC13LED Project下的ch32f10x_conf.h放到我们的工程文件夹下的config文件夹下

       使用了商家给的示例工程方便来移植整理，官方的其实也可以，但是外设源码是分开的需要自己整理，所以这里我就使用了商家给的来移植。

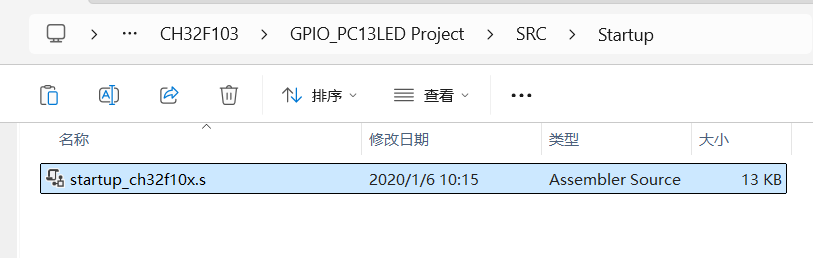

3.将.s启动文件放到startup文件夹下

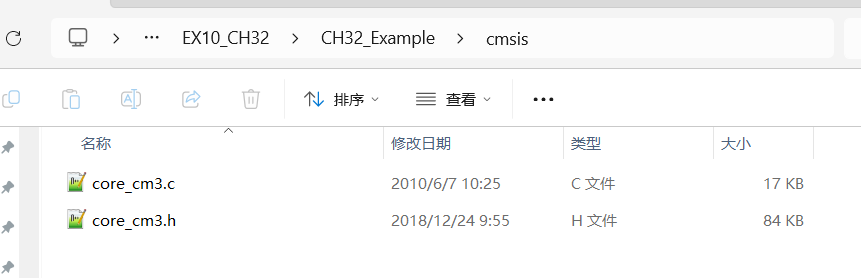

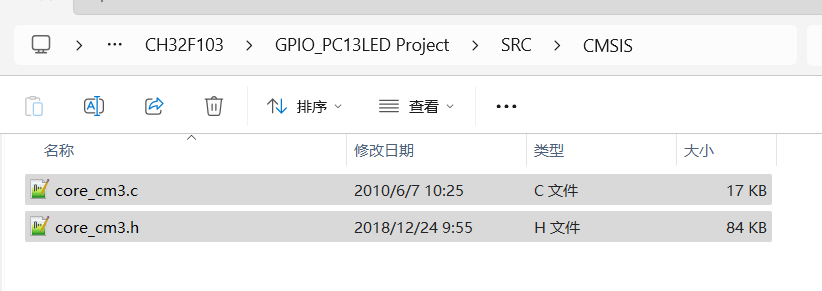

4.将\CH32资料\CH32F103\GPIO_PC13LED Project\SRC\CMSIS下的内核文件放到cmsis文件夹下

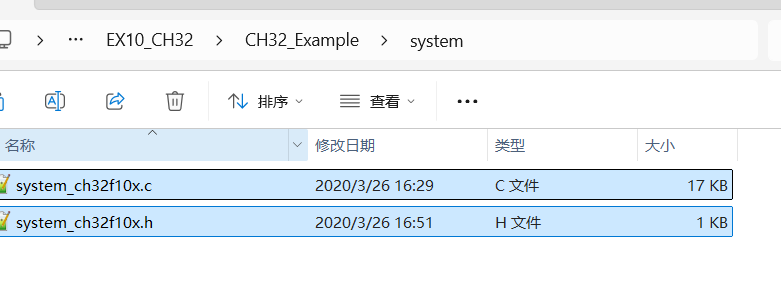

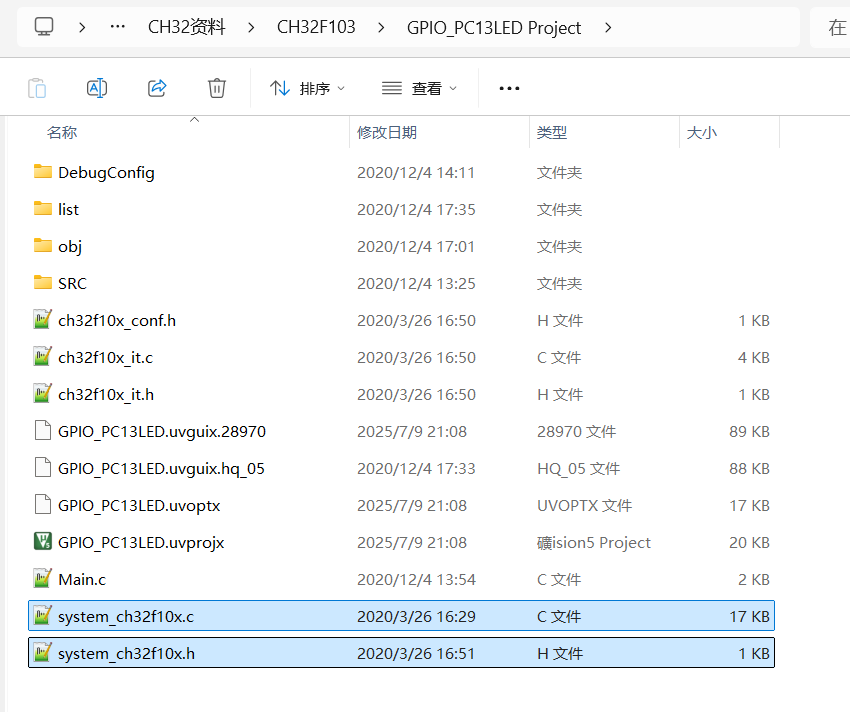

5.将\CH32资料\CH32F103\GPIO_PC13LED Project下的system_ch32f10x.h/c系统文件放到system文件夹下

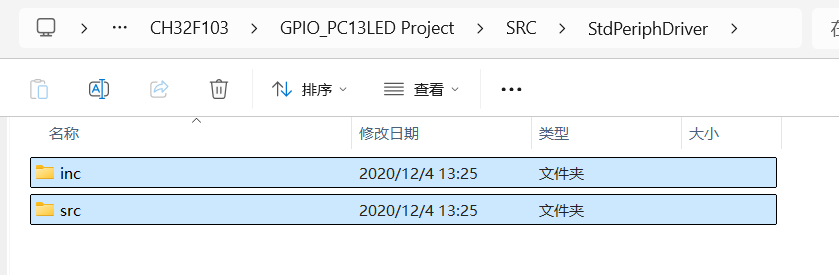

6.将\CH32资料\CH32F103\GPIO_PC13LED Project\SRC\StdPeriphDriver下的外设头文件和c文件放到firmware下

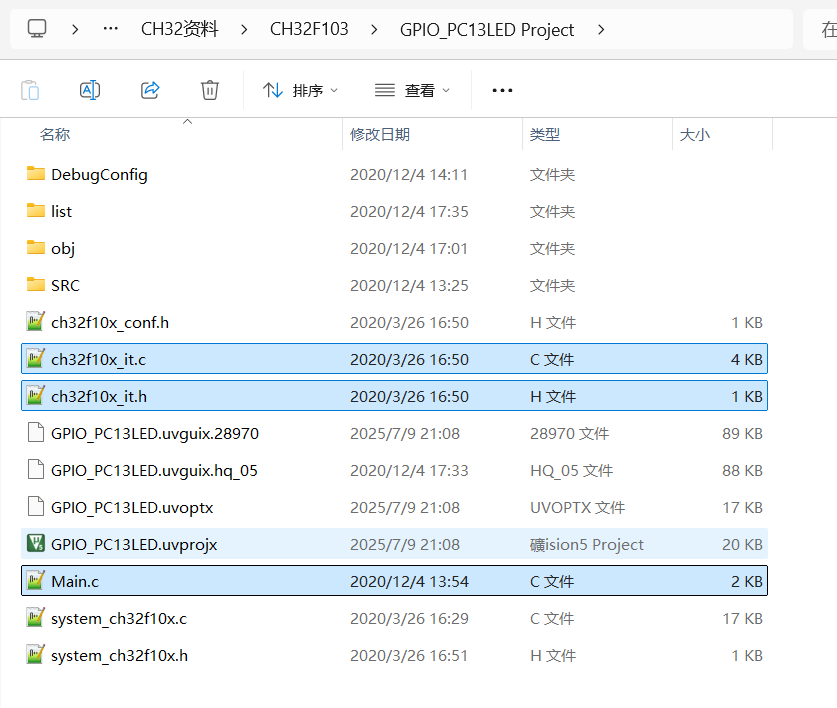

7.将\CH32资料\CH32F103\GPIO_PC13LED Project下的ch32f10x_it.h/c和main.c的文件放到user下

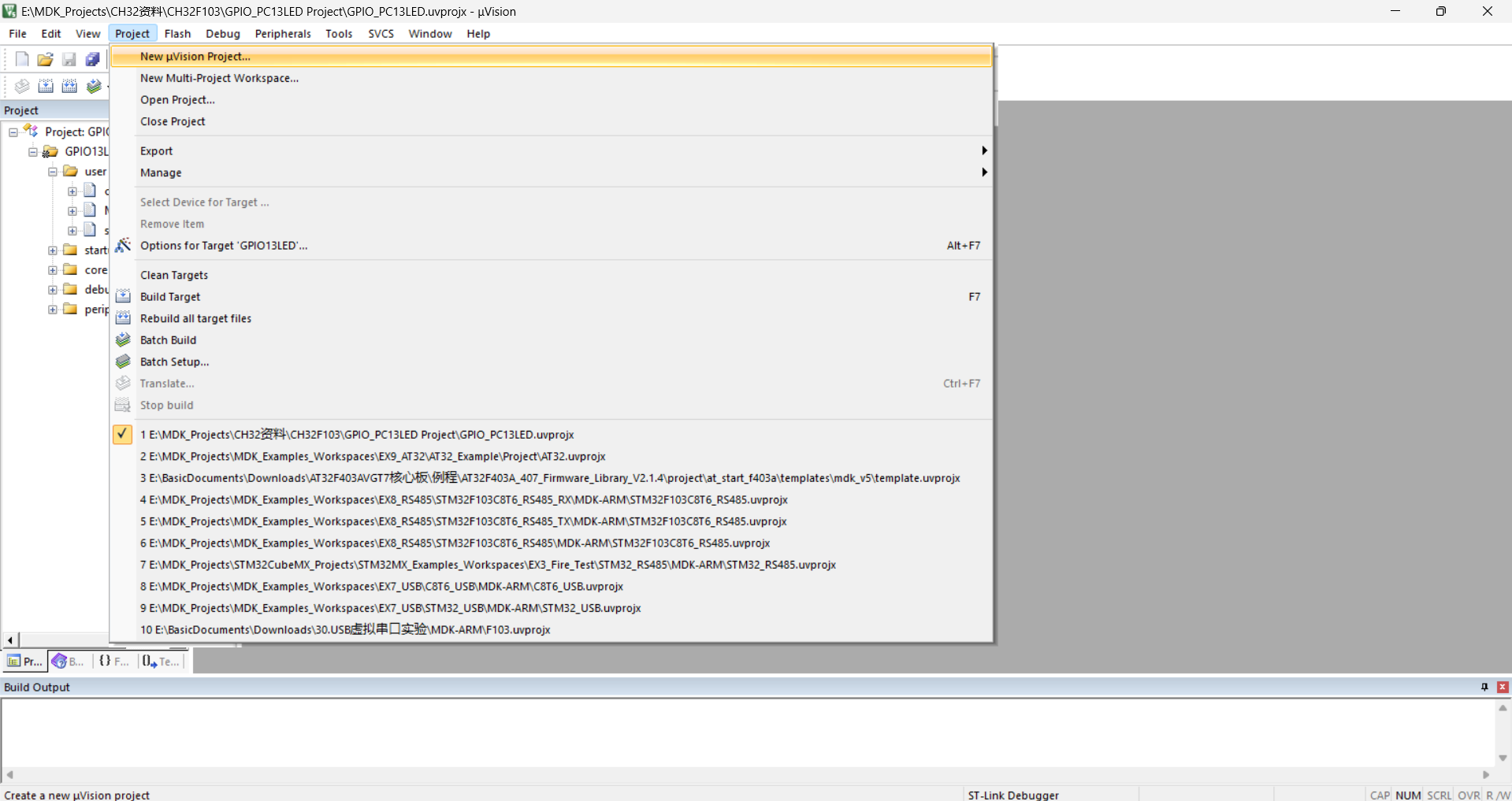

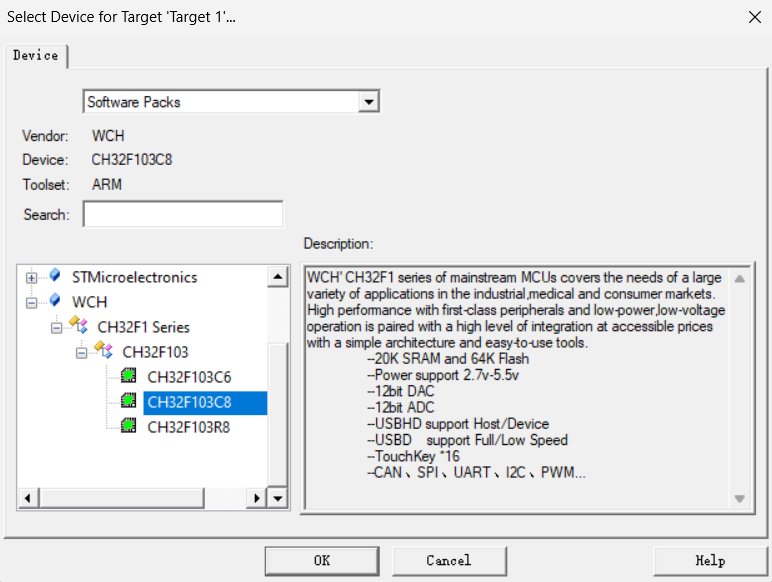

8.打开MDK新建工程在Project下，并选择CH32的支持包

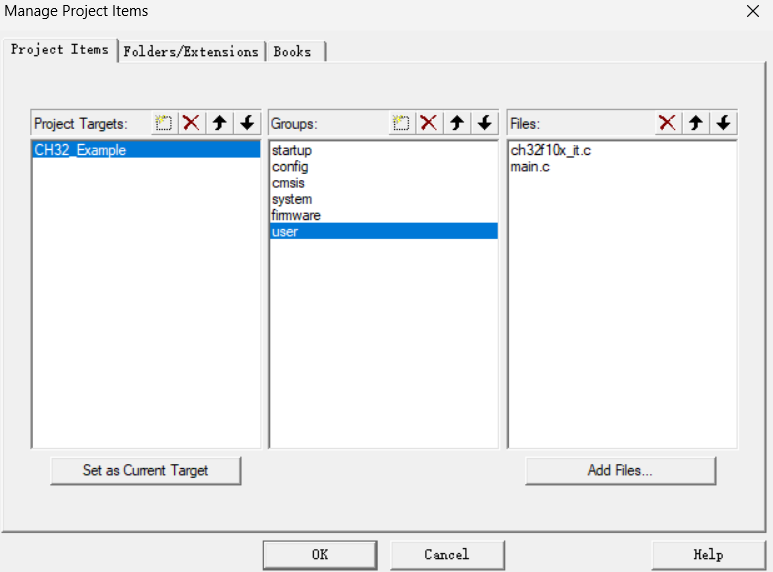

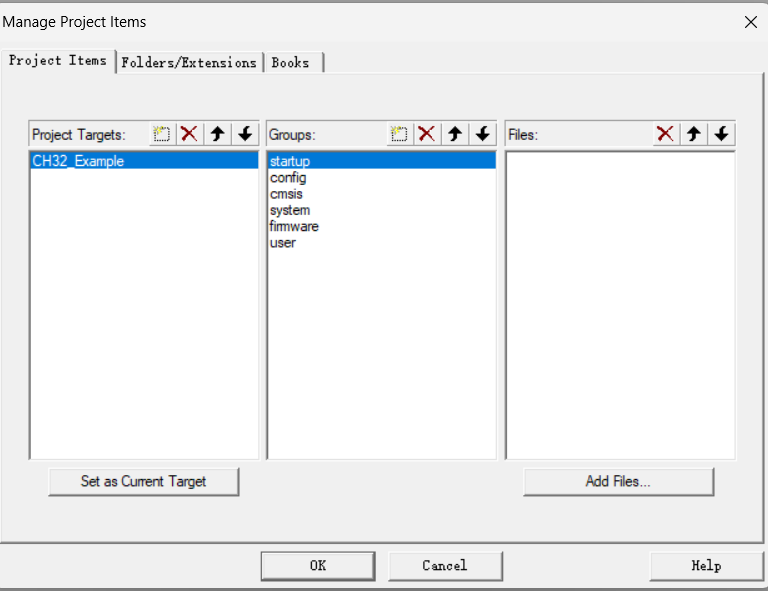

9.重新建立工程结构

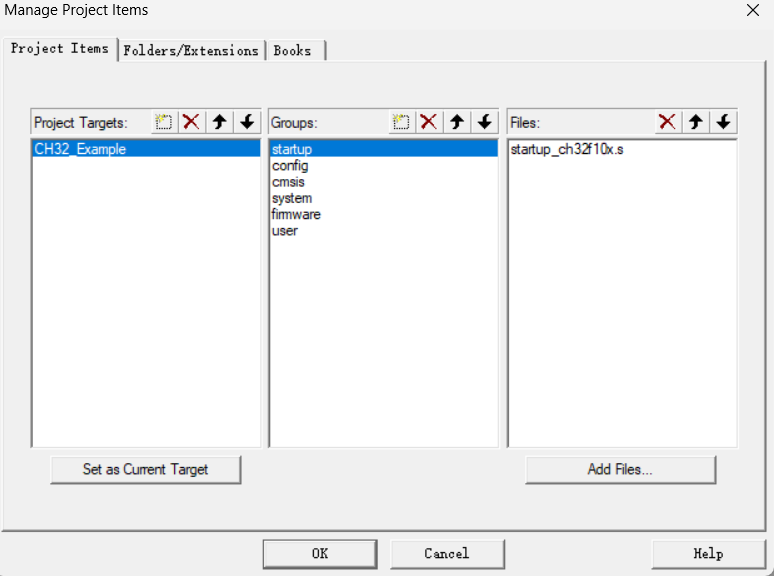

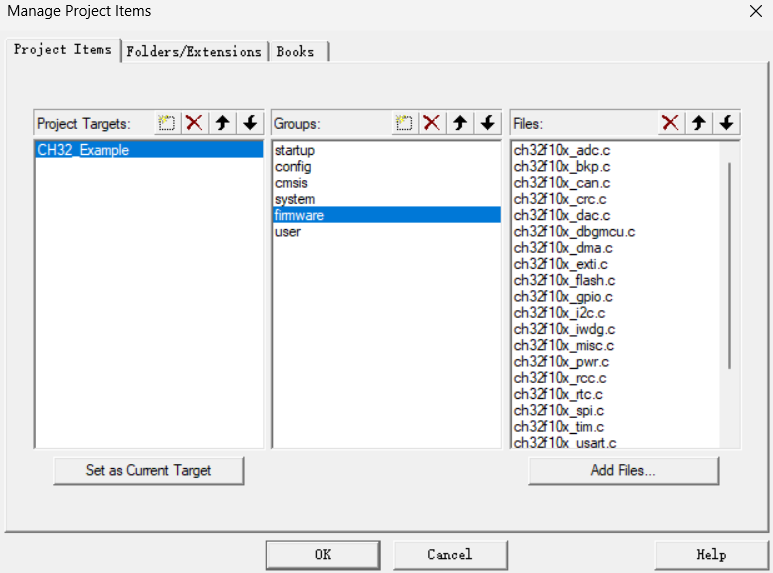

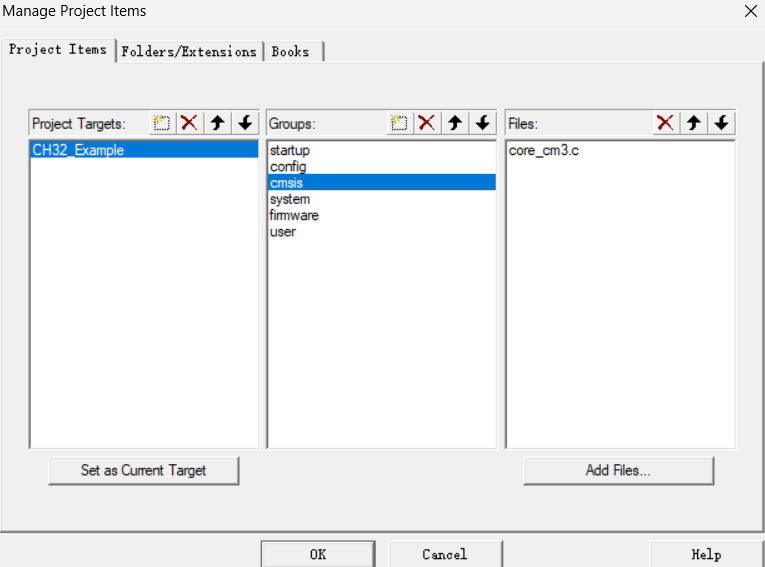

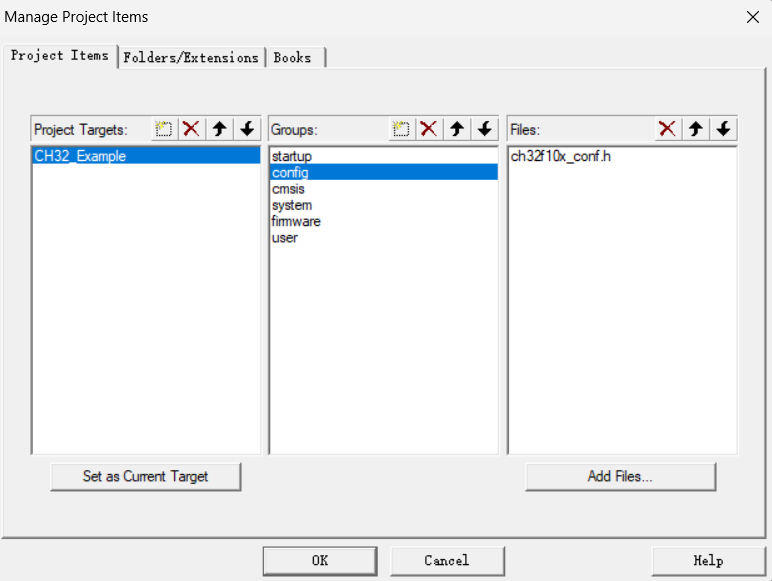

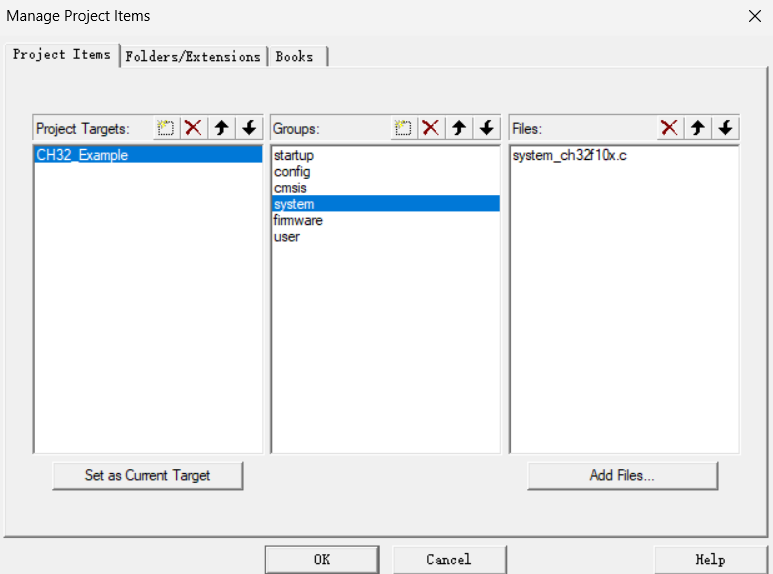

10.添加文件

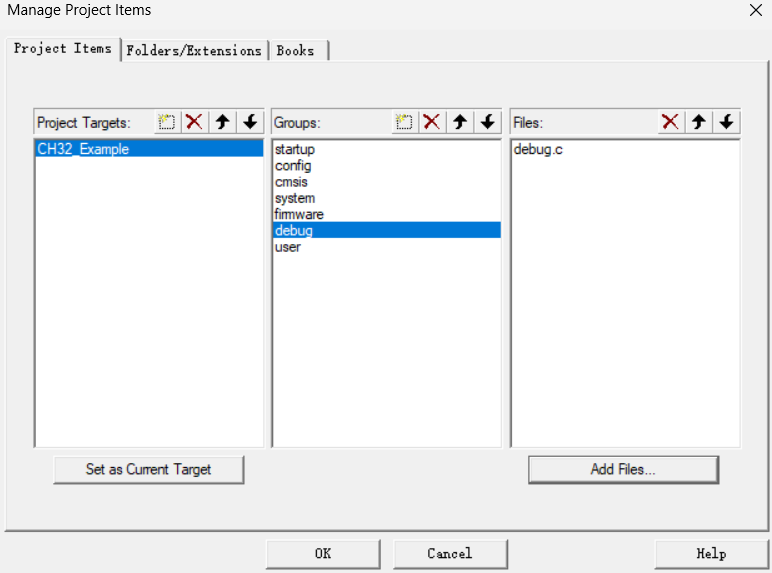

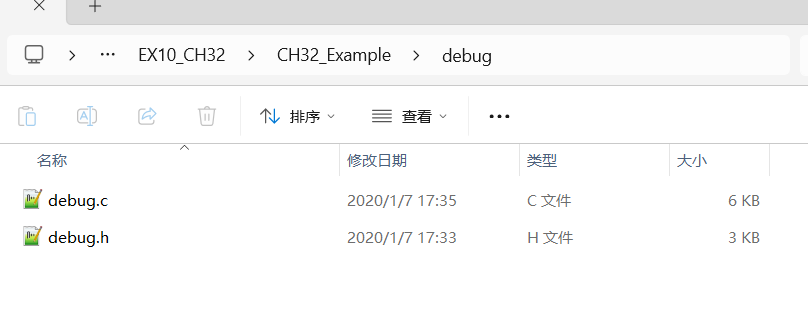

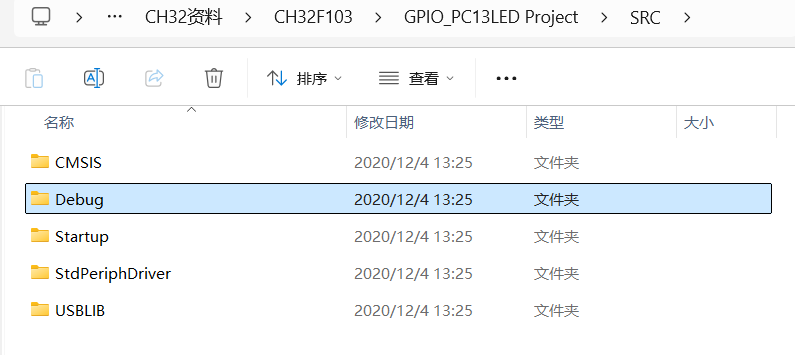

11.添加商家给的额外的库

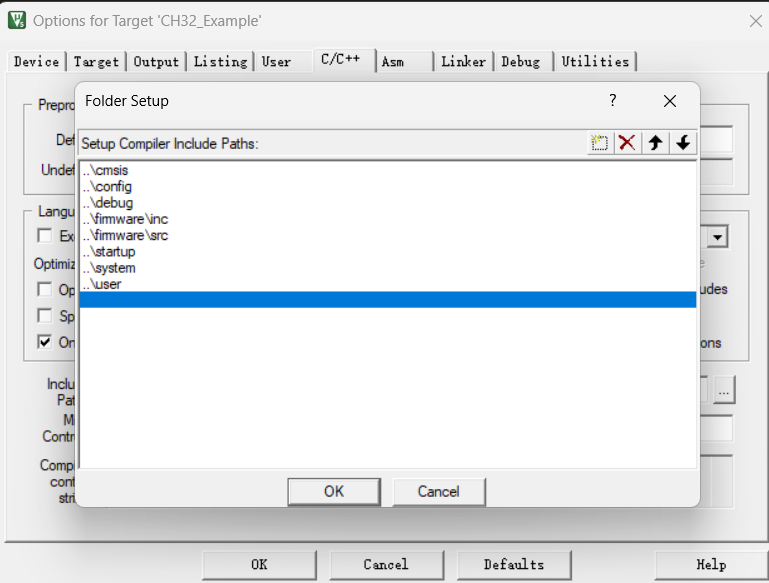

12.添加文件路径

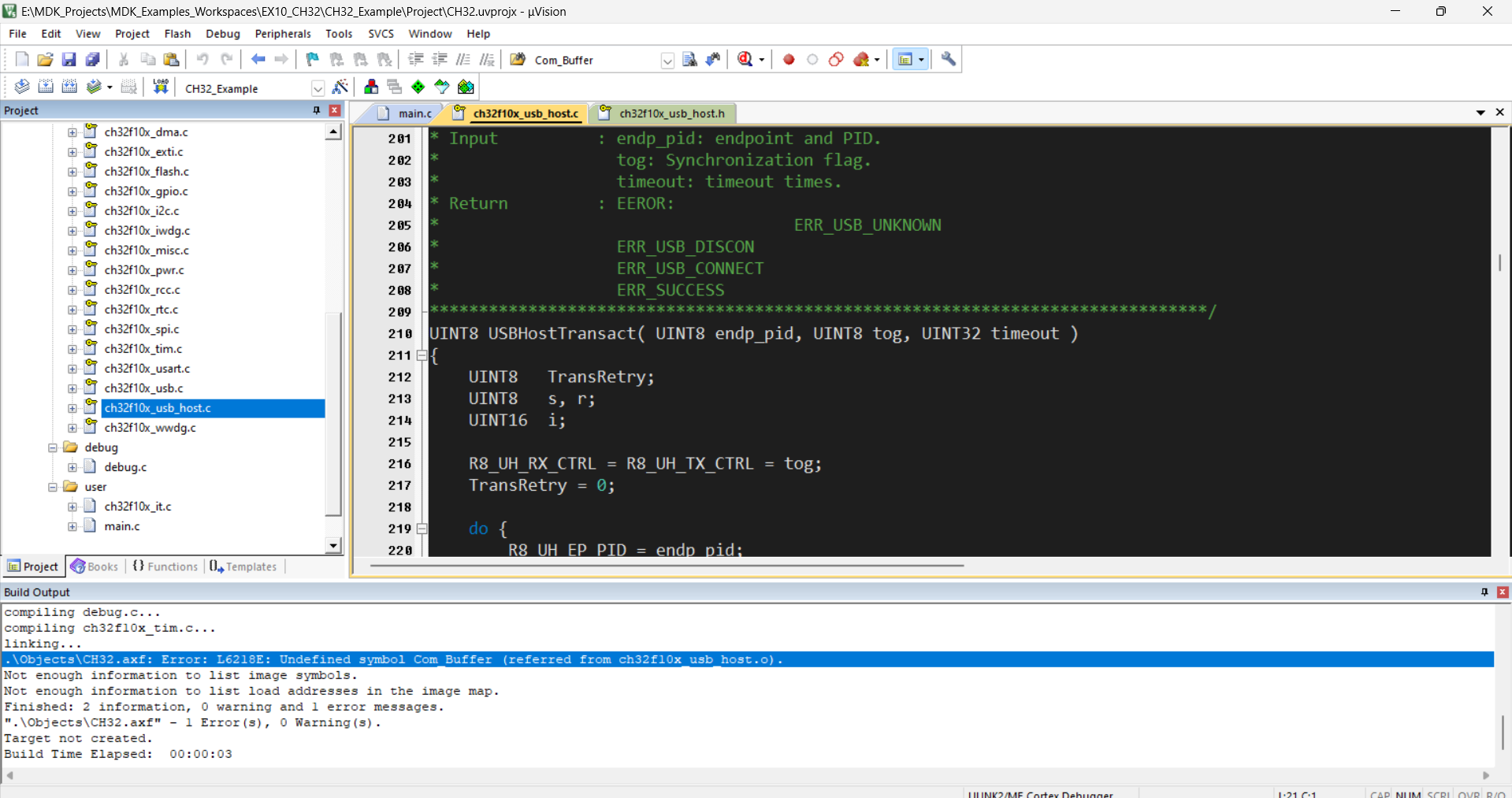

13.移去ch32f10x_usb_host.c

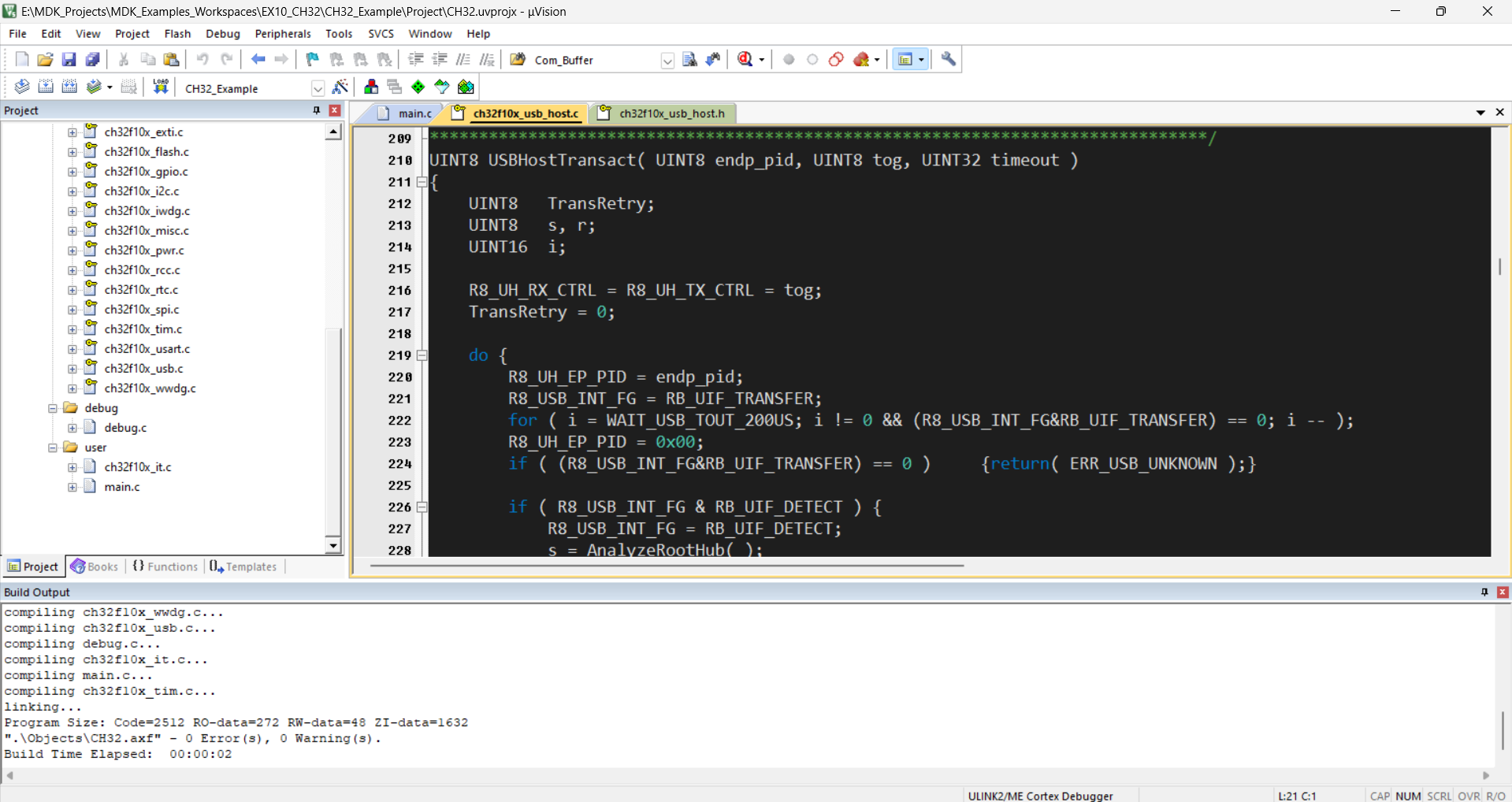

14.编译完成

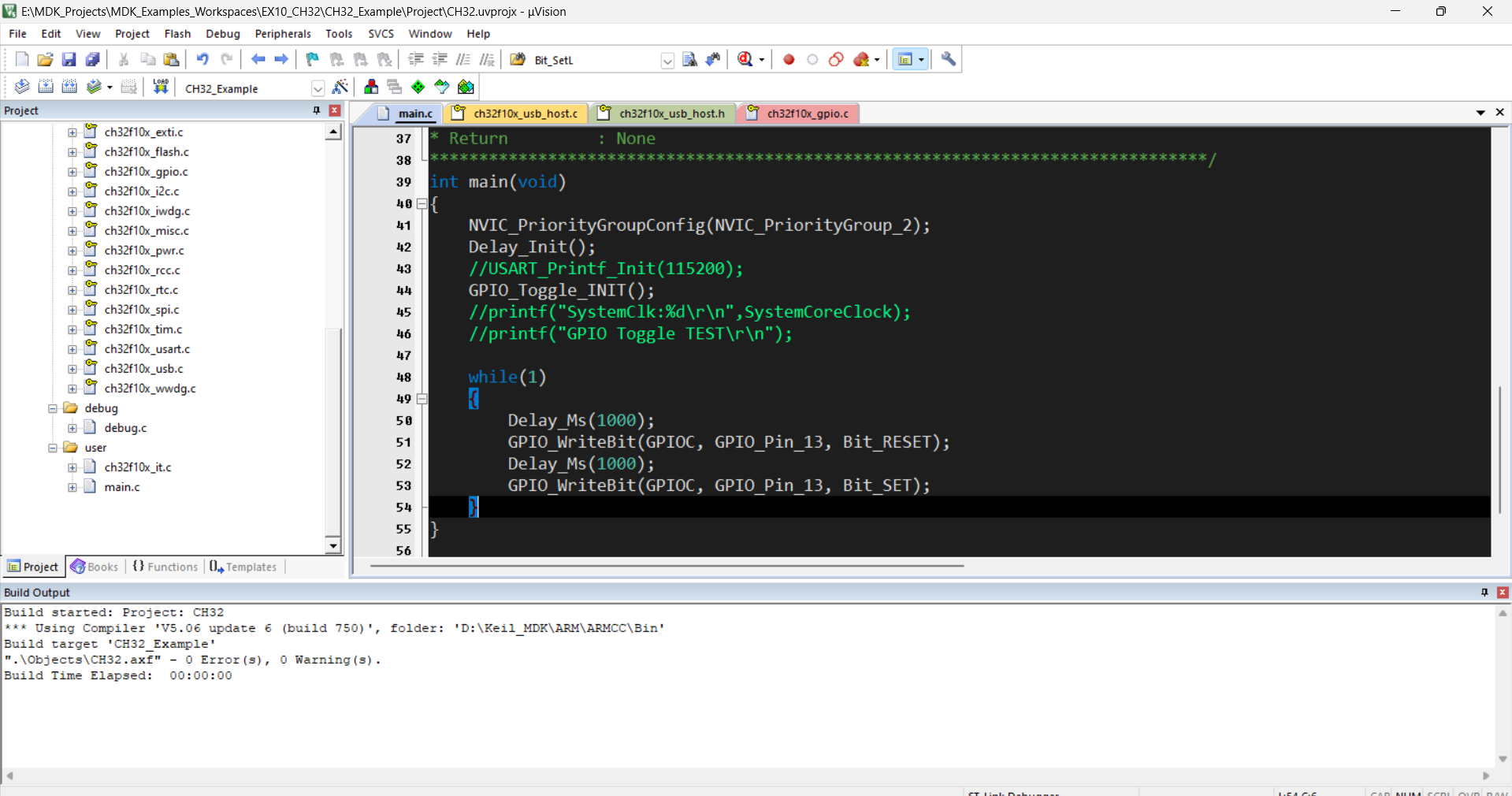

三、代码编写

/********************************** (C) COPYRIGHT *******************************
* File Name          : main.c
* Author             : WCH
* Version            : V1.0.0
* Date               : 2019/10/15
* Description        : Main program body.
*******************************************************************************/
#include "debug.h"

/* Global define */


/* Global Variable */


/*******************************************************************************
* Function Name  : GPIO_Toggle_INIT
* Description    : Initializes GPIOA.0
* Input          : None
* Return         : None
*******************************************************************************/
void GPIO_Toggle_INIT(void)
{
	GPIO_InitTypeDef  GPIO_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE);
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
	GPIO_Init(GPIOC, &GPIO_InitStructure);
}

/*******************************************************************************
* Function Name  : main
* Description    : Main program.
* Input          : None
* Return         : None
*******************************************************************************/
int main(void)
{
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
	Delay_Init();
	//USART_Printf_Init(115200);
	GPIO_Toggle_INIT();
	//printf("SystemClk:%d\r\n",SystemCoreClock);
	//printf("GPIO Toggle TEST\r\n");

	while(1)
	{
		Delay_Ms(1000);
		GPIO_WriteBit(GPIOC, GPIO_Pin_13, Bit_RESET);
		Delay_Ms(1000);
		GPIO_WriteBit(GPIOC, GPIO_Pin_13, Bit_SET);
	}
}

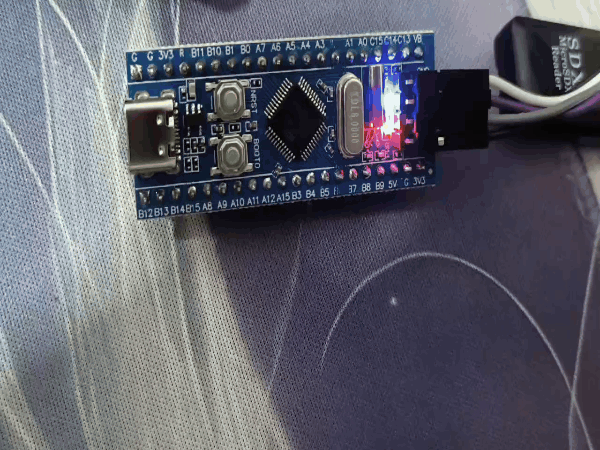

四、实验效果

示例工程链接：

https://github.com/Molesidy/CH32.githttps://github.com/Molesidy/CH32.git
